Автомобильная антенна – ключевой элемент для стабильного приема радиосигналов, особенно в условиях городской застройки или на трассе. Стандартные антенны часто не обеспечивают достаточного качества звука из-за слабого усиления или неправильного монтажа. Правильная установка позволяет улучшить прием на 30–50%, избежать помех и продлить срок службы оборудования.
Для работы потребуются: антенна с крепежом (штыревая или активная), коаксиальный кабель с сопротивлением 50 Ом, разъемы типа F или ISO, инструменты для демонтажа обшивки (если требуется скрытая проводка), мультиметр для проверки цепи. Выбор антенны зависит от условий эксплуатации: пассивные модели подходят для городских условий, активные – для дальних поездок или слабого сигнала.
Основные этапы установки включают выбор места крепления (крыша, багажник, крыло), прокладку кабеля без перегибов и заломов, подключение к магнитоле через соответствующий разъем. Важно соблюдать полярность и экранирование кабеля, чтобы избежать наводок от электрооборудования автомобиля. При монтаже на крыше используйте герметик для защиты от влаги.
После установки проверьте качество приема на разных частотах. Если сигнал слабый, отрегулируйте положение антенны или замените кабель на более короткий. Активные антенны требуют дополнительного питания 12 В – подключите их через предохранитель 5 А. Неправильное подключение может вывести из строя магнитолу или антенный усилитель.
Выбор подходящей антенны для автомобильного радио
Первый шаг – определить тип антенны, соответствующий условиям эксплуатации. В городских условиях с плотной застройкой и помехами от зданий оптимальны активные антенны с усилителем сигнала, например, Bosch Autofun Pro или Calearo ANT 77 27 020. Они компенсируют потери сигнала на коротких расстояниях от передатчика. Для загородных поездок, где расстояние до ретрансляторов достигает 50–100 км, лучше подойдут пассивные штыревые антенны длиной 70–90 см, такие как Triada 100 или Lemme 2100. Их преимущество – отсутствие зависимости от питания и минимальные искажения сигнала.
Материал корпуса антенны влияет на долговечность и качество приёма. Алюминиевые модели, например Proxel PA-200, устойчивы к коррозии, но могут деформироваться при механических воздействиях. Пластиковые антенны с металлическим сердечником, как Hella 5WA 007 797-001, легче и дешевле, но менее прочны. Для регионов с высокой влажностью или солёным воздухом (приморские районы) рекомендуются антенны с нержавеющим стальным основанием, например Stinger SGH4000, которые выдерживают агрессивные среды без потери характеристик.
Способ крепления антенны зависит от конструкции автомобиля. Магнитные основания, как у Calearo ANT 77 27 020, подходят для временной установки, но могут смещаться на высоких скоростях или при мойке. Врезные антенны, например Triada 100, монтируются в кузов и обеспечивают стабильное положение, но требуют сверления отверстия. Для автомобилей с панорамной крышей или ограниченным местом на крыше оптимальны внутренние антенны, такие как Bosch Autofun Compact, которые крепятся на лобовое стекло и не нарушают аэродинамику.
Частотный диапазон антенны должен соответствовать стандартам вещания в вашем регионе. В России и Европе основные FM-частоты лежат в пределах 87,5–108 МГц, поэтому антенны с полосой пропускания 80–110 МГц, например Lemme 2100, обеспечат стабильный приём. Для AM-диапазона (530–1710 кГц) требуются антенны с ферритовым сердечником или выдвижные телескопические модели, как Stinger SGH4000, которые поддерживают оба диапазона. Проверяйте спецификации: некоторые бюджетные модели, например Proxel PA-200, работают только в FM.
Коэффициент усиления антенны измеряется в децибелах (дБ) и определяет её чувствительность. Для активных антенн оптимальное значение – 15–25 дБ, как у Calearo ANT 77 27 020, что достаточно для компенсации потерь в кабеле и слабого сигнала. Пассивные антенны обычно имеют усиление 3–5 дБ, например Triada 100, но их эффективность зависит от высоты установки и ориентации. Избегайте моделей с усилением выше 30 дБ: они могут перегружать тюнер радио и вызывать искажения.
Длина кабеля антенны влияет на качество сигнала. Стандартная длина – 3–5 метров, как у Hella 5WA 007 797-001, но для крупных автомобилей (внедорожники, микроавтобусы) может потребоваться 6–8 метров. Кабель должен быть экранированным, с волновым сопротивлением 50 Ом, чтобы минимизировать потери. При длине свыше 5 метров используйте кабель с низким затуханием, например RG-58 или RG-213, и избегайте резких изгибов – это ухудшает приём. Некоторые антенны, как Bosch Autofun Pro, комплектуются кабелем с разъёмом FAKRA, который обеспечивает надёжное соединение и защиту от помех.
Дополнительные функции могут упростить эксплуатацию. Антенны с автоматическим выдвижением, например Stinger SGH4000, удобны для гаражного хранения, но требуют подключения к бортовой сети. Модели с регулируемым углом наклона, как Lemme 2100, позволяют корректировать направление приёма в зависимости от рельефа местности. Для автомобилей с металлизированными стёклами выбирайте антенны с внешним креплением, так как внутренние теряют до 30% сигнала. Перед покупкой проверьте совместимость с головным устройством: некоторые антенны, например Calearo ANT 77 27 020, требуют адаптера для подключения к нестандартным разъёмам.
Необходимые инструменты и материалы для монтажа
Для установки автомобильной антенны потребуется минимальный набор инструментов, но их выбор напрямую влияет на качество монтажа. Основной комплект включает крестовую и плоскую отвёртки (размер PH2 и SL5 для большинства моделей), пассатижи с изолированными ручками и торцевой ключ на 10 мм. Если кузов автомобиля оцинкован или имеет антикоррозийное покрытие, дополнительно понадобится сверло диаметром 8–10 мм с победитовым наконечником и кернер для точной разметки отверстия. Избегайте использования ударной дрели – вибрация может повредить лакокрасочное покрытие.
Для фиксации антенны на крыше или крыле используйте штатный крепёж, входящий в комплект, либо аналоги с резьбой M6 или M8. Обратите внимание на длину болтов: для крыши толщиной 0,8–1,2 мм подойдут болты 12–16 мм, для усиленных участков (например, стойки) – до 20 мм. В качестве альтернативы можно применять саморезы с пресс-шайбой 4,2×16 мм, но только при условии предварительного сверления направляющего отверстия. Для герметизации резьбовых соединений используйте анаэробный фиксатор резьбы (например, Loctite 243) – он предотвращает самопроизвольное откручивание от вибрации.
- Мультиметр с функцией прозвонки (диапазон 0–20 В) – для проверки целостности кабеля и контактов.
- Кримпер для обжимки разъёмов типа FAKRA или ISO – если антенна не оснащена заводскими клеммами.
- Антикоррозийный спрей (например, CRC Marine или аналоги) – для обработки кромок отверстия после сверления.
- Изолента или термоусадочные трубки диаметром 4–6 мм – для изоляции мест пайки или скрутки проводов.
Кабель для подключения антенны должен соответствовать стандарту RG-58 или RG-174 с волновым сопротивлением 50 Ом. Длина кабеля зависит от места установки: для монтажа на крыше достаточно 3–4 метров, для заднего стекла или багажника – до 6 метров. Избегайте резких изгибов кабеля (радиус менее 5 см) – это ухудшает приём сигнала. Если штатный кабель слишком короткий, используйте соединительные муфты с экранированием, а не скрутки.
Для защиты от влаги и пыли потребуется силиконовый герметик (нейтральный, без кислотного отвердителя) или бутилкаучуковая лента. Наносите герметик тонким слоем на основание антенны перед установкой, а также на резьбовые соединения. Если антенна монтируется на стекло (например, внутрисалонная), используйте двухсторонний скотч 3M VHB толщиной 1 мм – он выдерживает температурные перепады от -40 до +90°C и не оставляет следов при демонтаже.
Дополнительные материалы зависят от типа антенны. Для активных антенн с усилителем понадобится предохранитель на 5 А и провод сечением 0,75 мм² для подачи питания (обычно красный – «+12 В», чёрный – «масса»). Если автомобиль оснащён аудиосистемой с цифровым тюнером, проверьте совместимость антенны с протоколом RDS – некоторые модели требуют дополнительного адаптера. Для тестирования приёма используйте FM-радиостанцию с частотой 87,5–108 МГц и минимальным уровнем помех в вашем регионе.

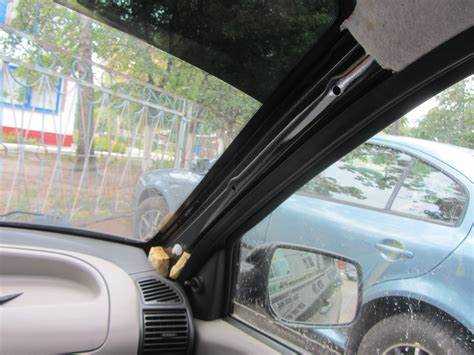

Подготовка места установки антенны на кузове автомобиля
Выбор точки крепления антенны зависит от типа кузова и конструкции автомобиля. Оптимальные зоны – крыша, крыло или багажник, где обеспечивается максимальная высота и минимальные помехи от металлических элементов. На крыше антенну размещают ближе к центру, избегая стыков панелей и зон с усиливающими накладками, чтобы не нарушить герметичность. Для антенн с магнитным основанием подойдет любая ровная металлическая поверхность, но на крыле или багажнике потребуется сверление отверстия диаметром 16–20 мм – стандартный размер для большинства моделей.
Перед сверлением очистите выбранный участок от грязи, ржавчины и защитного покрытия. Используйте наждачную бумагу зернистостью P80–P120, затем обезжирьте поверхность спиртом или растворителем. Если кузов оцинкован, нанесите тонкий слой антикоррозийного грунта (например, цинксодержащего) на края отверстия после сверления. Для защиты от влаги установите резиновую прокладку под основание антенны – она должна плотно прилегать к кузову, не деформируясь при затяжке крепежа.
При работе с крышей учитывайте наличие внутренних усилителей и проводки. Проверьте расположение штатных кабелей с помощью мультиметра или схемы электрооборудования автомобиля. Если антенна устанавливается на крыло, избегайте зон над топливным баком или выхлопной системой – вибрации и нагрев могут повредить крепление. Для сверления используйте ступенчатое сверло или коронку с центровочным сверлом, чтобы исключить смещение отверстия. Работайте на малых оборотах дрели, чтобы не перегреть металл и не повредить лакокрасочное покрытие.
После подготовки отверстия обработайте его края герметиком на основе полиуретана или силикона (например, Teroson MS 9399). Наносите состав тонким слоем, захватывая 5–7 мм вокруг отверстия. При установке антенны с резьбовым креплением используйте динамометрический ключ – момент затяжки не должен превышать 3–4 Н·м, чтобы не деформировать кузов. Для магнитных антенн проверьте силу притяжения основания: оно должно удерживаться на скорости до 120 км/ч без смещения.
Прокладка кабеля от антенны к магнитоле внутри салона
Определите оптимальный маршрут кабеля, избегая зон с высокой температурой (например, рядом с выпускным коллектором) и подвижными элементами (дверные проёмы, педали). В большинстве автомобилей кабель прокладывают вдоль штатной электропроводки под обшивкой стоек или порогов – используйте пластиковые клипсы или изоленту для фиксации, чтобы исключить трение о металл. Если антенна крепится на крыше, просверлите отверстие диаметром 8–10 мм рядом с водосточным желобом, предварительно обработав края антикоррозийным составом. Для защиты кабеля от влаги установите резиновую втулку или герметик на силиконовой основе.
При подключении к магнитоле используйте коаксиальный кабель RG-58 или RG-174 с волновым сопротивлением 50 Ом – это минимизирует потери сигнала. Длина кабеля не должна превышать 3–4 метра; при необходимости удлинения применяйте соединители F-типа с обжимными наконечниками, избегая скруток. В салоне кабель заводите через технологические отверстия в моторном щите или под торпедо, используя заводские резиновые заглушки. Если штатных отверстий нет, просверлите новое в незаметном месте, например, под бардачком, и закройте его пластиковой заглушкой.
Перед окончательной фиксацией проверьте качество сигнала: включите радио на минимальной громкости и пройдитесь по диапазону FM/AM, убедившись в отсутствии помех. Если приём ухудшается при работающем двигателе, экранируйте кабель алюминиевой фольгой или используйте ферритовые кольца на концах. Зафиксируйте кабель хомутами с шагом 20–30 см, избегая натяжения – вибрация может привести к обрыву. В местах изгибов (например, у дверных уплотнителей) оставляйте запас 10–15 см, чтобы исключить перелом жил при открывании дверей.
Крепление антенны и герметизация точек соединения
Выбор крепежа зависит от материала кузова. Для стальных поверхностей используйте саморезы 4,2×16 мм с пресс-шайбой и резиновой прокладкой – они обеспечивают усилие прижима 8–10 Н·м без деформации металла. На алюминиевых кузовах применяйте болты М5 с нейлоновыми вставками (момент затяжки 5–6 Н·м) или клеевые основания на эпоксидной смоле типа 3M VHB 5952 при толщине металла менее 0,8 мм. Избегайте крепления в зонах сварных швов – минимальное расстояние от кромки шва должно составлять 30 мм.
Герметизация начинается с подготовки поверхности: зачистите место установки наждачной бумагой Р120, обезжирьте ацетоном или изопропиловым спиртом, затем нанесите праймер (например, Loctite SF 770) для улучшения адгезии. Для кабельного ввода используйте резиновые втулки с внутренним диаметром на 1–1,5 мм меньше толщины кабеля – это предотвращает проникновение влаги при перепадах температур от -40°C до +80°C. Шов вокруг основания антенны заполните полиуретановым герметиком (Sikaflex-221) слоем 3–4 мм, разравнивая пластиковым шпателем под углом 45°.
При прокладке кабеля через технологические отверстия в кузове применяйте гофрированные трубки ПВХ диаметром 10–12 мм с толщиной стенки 1,5 мм. В местах изгиба кабеля (радиус менее 50 мм) используйте силиконовые вставки или спиральные защитные оболочки, чтобы избежать перетирания изоляции. Для фиксации кабеля внутри салона используйте пластиковые хомуты с шагом 200–250 мм, избегая натяжения – допустимый провис составляет 10–15 мм на метр длины.
Проверка герметичности проводится через 24 часа после установки. Нанесите мыльный раствор (20 г хозяйственного мыла на 1 л воды) на все точки соединений и подайте давление 0,3 бар через ниппель в салоне. Появление пузырьков указывает на утечку – в таких местах добавьте герметик и повторите тест. Для антенн с активным усилителем дополнительно изолируйте разъемы термоусадочной трубкой с клеевым слоем (коэффициент усадки 3:1) и прогрейте строительным феном до 120°C в течение 30 секунд.
Подключение антенного кабеля к разъему радио
Для подключения антенного кабеля к магнитоле используйте разъем типа FAKRA (стандарт ISO 10487) или DIN 72583, если речь идет о штатных системах. Перед началом работ отключите клемму аккумулятора, чтобы избежать короткого замыкания. Снимите облицовку панели, чтобы получить доступ к задней части головного устройства. На большинстве современных магнитол антенный вход обозначен символом ANT или FM/AM и имеет характерный круглый разъем с центральным штырьком.
Процесс подключения:
- Зачистите антенный кабель RG-58 или RG-6 на 10–12 мм, обнажив центральную жилу и оплетку. Используйте нож с ограничителем глубины или специальный стриппер для коаксиальных кабелей.
- Вставьте кабель в разъем до упора, убедившись, что центральная жила не касается оплетки. Для фиксации используйте обжимной или резьбовой F-коннектор (зависит от типа разъема магнитолы).
- Проверьте качество соединения: при слабом сигнале или помехах переподключите кабель, исключив замыкание жил. Для дополнительной защиты от влаги и вибраций нанесите на место соединения термоусадочную трубку или силиконовый герметик.
Проверка качества сигнала и настройка радиочастот
После установки антенны подключите магнитолу к источнику питания и включите радио. Перейдите в режим ручной настройки частот, используя кнопки «Tune» или «Seek» – автоматический поиск может пропустить слабые станции. Начните с диапазона FM (87,5–108 МГц) и медленно пролистывайте частоты с шагом 0,1 МГц, фиксируя уровни сигнала по шкале на экране (обычно отображается в dBμV или %). Оптимальный уровень для стабильного приёма – не менее 60 dBμV; значения ниже 40 dBμV указывают на помехи или неверное расположение антенны. Для AM-диапазона (530–1710 кГц) проверьте качество сигнала в ночное время, когда дальность приёма увеличивается из-за особенностей распространения средних волн.
Если сигнал прерывистый или сопровождается шумами, выполните следующие действия:
- Измените положение антенны: для штыревых моделей оптимальный угол – 45–60° к горизонту, для магнитных – горизонтальное размещение на крыше.
- Укоротите или удлините кабель: длина должна быть кратна 0,5λ (λ – длина волны станции, рассчитывается как 300/частота в МГц). Например, для FM-станции на 100 МГц оптимальная длина кабеля – 1,5 м или 3 м.
- Проверьте заземление: подключите корпус антенны к «массе» автомобиля через провод сечением не менее 4 мм², избегая мест с лакокрасочным покрытием.
- Используйте фильтр помех: подключите его между антенной и магнитолой, если сигнал искажается из-за работы генератора или системы зажигания.
Для точной настройки воспользуйтесь анализатором спектра или приложением для смартфона (например, *RF Analyzer* для Android), которое визуализирует уровень сигнала в реальном времени. Запомните частоты с максимальным качеством и сохраните их в память магнитолы.
Устранение возможных проблем после установки антенны
Первым сигналом неисправности часто становится слабый или искажённый приём радиосигнала. Проверьте кабель антенны на целостность: переломы, окисление контактов или неплотное соединение с магнитолой снижают эффективность на 30–50%. Используйте мультиметр в режиме прозвонки – сопротивление исправного кабеля не должно превышать 2 Ом. Если кабель повреждён, замените его на экранированный с волновым сопротивлением 50 Ом (например, RG-58).
Шумы и помехи при работе двигателя или включении электрооборудования указывают на недостаточное заземление антенны. Убедитесь, что клемма заземления плотно прикручена к кузову без слоя краски или ржавчины. Для улучшения контакта зачистите поверхность до металла и нанесите токопроводящую смазку (например, Kontakt 60). Если антенна активная, проверьте напряжение питания на разъёме – оно должно составлять 12 В ± 0,5 В при включённом зажигании.
Отсутствие сигнала на отдельных диапазонах (FM/AM) может быть вызвано неверной настройкой магнитолы. В меню настроек выберите режим «Автопоиск» и дождитесь завершения сканирования. Если станции не находятся, вручную установите частоту местного ретранслятора (например, 100,5 МГц для FM) и проверьте чувствительность приёмника. При использовании активной антенны отключите встроенный усилитель магнитолы – двойное усиление приводит к перегрузке и искажениям.
Механические повреждения антенны проявляются в виде треска при движении или полном пропадании сигнала. Осмотрите штырь на наличие изгибов, трещин или коррозии. Для телескопических антенн проверьте плавность хода секций – заедание на 1–2 мм снижает эффективность на 15–20%. При обнаружении дефектов замените антенну на модель с аналогичными характеристиками (длина штыря для FM – не менее 75 см, для AM – 120 см).
Если после установки антенны на крыше автомобиля сигнал стал хуже, чем при тестировании на капоте, проблема в экранировании кузова. Металлические элементы (крыша, стойки) создают «мёртвые зоны» для радиоволн. Переместите антенну ближе к центру крыши или используйте выносную конструкцию на магнитном основании. Для стационарных антенн проверьте угол наклона – оптимальное положение для приёма FM-сигнала: 45° относительно горизонта.
При подключении антенны через переходник (например, ISO на FAKRA) убедитесь в совместимости разъёмов. Несоответствие стандартов приводит к потерям сигнала до 40%. Используйте адаптеры с позолоченными контактами и минимальной длиной – каждый дополнительный сантиметр кабеля снижает уровень сигнала на 0,1–0,3 дБ. Если проблема сохраняется, протестируйте антенну на другом автомобиле или с портативным радиоприёмником – это поможет локализовать неисправность.
