Тормозные диски на Рено Логан служат в среднем 50–70 тыс. км, но ресурс зависит от стиля вождения, качества дорог и материала деталей. Оригинальные диски (артикул 7701208253 для передних) изготовлены из чугуна и имеют толщину 22 мм в новом состоянии. Минимально допустимая толщина – 19,7 мм для передних и 9,7 мм для задних (если установлены). Превышение этих значений приводит к снижению эффективности торможения и риску деформации диска.
Первые признаки износа – вибрация руля при торможении, увеличенный тормозной путь или металлический скрежет. На Логане с ABS неравномерный износ дисков может вызывать ложные срабатывания системы. Проверку толщины проводят штангенциркулем в 8 точках по окружности диска: разница более 0,05 мм между измерениями указывает на биение. Допустимое биение – не более 0,07 мм для передних дисков.
Замена дисков на Рено Логан требует одновременной установки новых колодок (артикул 410602192R для передних). Использование старых колодок с новыми дисками ускоряет износ и снижает эффективность торможения. При замене обязательно проверяют состояние направляющих суппортов (артикул 7703034493) и смазывают их высокотемпературной смазкой (ATE 03.9902-1001.2). Болты крепления диска (М12×1,25) затягивают моментом 90 Н·м.
Для замены потребуются: домкрат, ключ на 17 для суппорта, шестигранник на 7 для направляющих, динамометрический ключ. После установки новых дисков проводят притирку: 20–30 торможений с 60 до 30 км/ч без резких нажатий на педаль. Избегайте интенсивных торможений первые 200 км – это продлит срок службы дисков.
Какие признаки указывают на необходимость замены тормозных дисков
Скрежет или металлический скрип при торможении возникает, когда колодки начинают тереть о металлическую основу диска из-за полного износа фрикционного слоя. На Логане это происходит при остаточной толщине диска менее 10,6 мм (для 1,4 и 1,6 л) или 11,5 мм (для 1,5 dCi). Замер проводится штангенциркулем в 4–6 точках по окружности – минимальное значение определяет необходимость замены.
Глубокие борозды или задиры на рабочей поверхности диска – результат абразивного износа или попадания твердых частиц между колодкой и диском. На Логане допускается глубина рисок до 0,3 мм. Превышение этого значения снижает эффективность торможения на 15–20% и ускоряет износ колодок. Визуальный осмотр выявит также трещины – даже микротрещины длиной более 5 мм требуют немедленной замены.
Увеличение тормозного пути на 20% и более от паспортных значений (для Логана – 38–42 м со 100 км/ч) указывает на критический износ дисков. Причина – уменьшение площади контакта колодок с диском из-за неравномерного износа или коробления. Тест на сухом асфальте при скорости 60 км/ч должен показывать остановку не более чем за 18–20 м. Превышение этого значения – повод для диагностики.
Перегрев дисков после коротких поездок проявляется синеватым оттенком рабочей поверхности. На Логане это происходит при температуре свыше 450°C, что приводит к снижению твердости металла и ускоренному износу. Если после 5–7 интенсивных торможений диск нагревается до такой степени, что капля воды на нем шипит, требуется замена – термическая деформация необратима.
Стук или люфт колеса при покачивании в вывешенном состоянии может свидетельствовать о разрушении крепления диска к ступице. На Логане диск фиксируется пятью болтами М12 с моментом затяжки 90 Н·м. Ослабление хотя бы одного болта на 10% от нормы приводит к биению и неравномерному износу. Проверка проводится динамометрическим ключом – отклонение более 5 Н·м требует подтяжки или замены крепежа.
Неравномерный износ колодок – косвенный признак проблем с дисками. Если одна колодка изнашивается на 30% быстрее другой, диск деформирован или имеет неравномерную толщину. На Логане разница в износе колодок на одном колесе не должна превышать 1,5 мм. Замер проводится штангенциркулем по фрикционному слою – превышение нормы требует замены диска и обеих колодок.
Появление ржавчины на рабочей поверхности диска после длительной стоянки – нормальное явление, но если коррозия не стирается после 5–7 торможений, диск изношен до предела. На Логане допускается поверхностная ржавчина глубиной до 0,1 мм. Глубже – металл теряет прочность, и диск подлежит замене. Проверка проводится визуально после мойки колеса – остаточные очаги коррозии свидетельствуют о критическом износе.

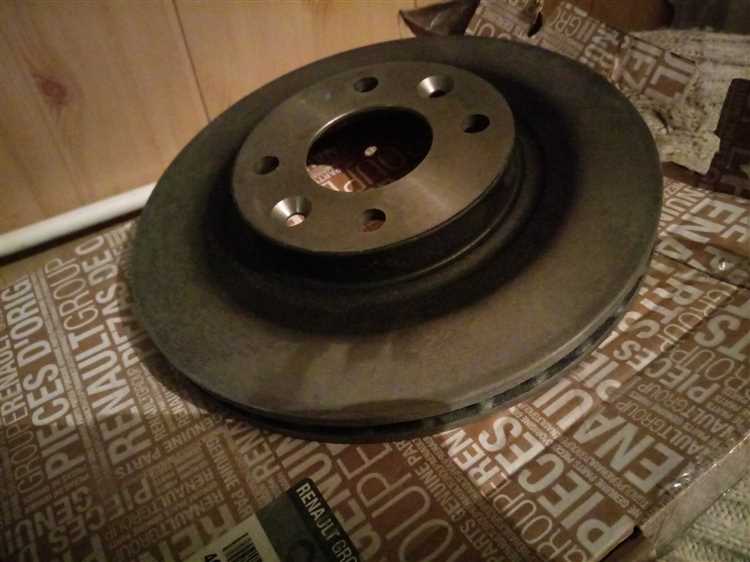

Какие инструменты и материалы понадобятся для замены дисков
Для замены тормозных дисков на Рено Логан потребуется стандартный набор инструментов: головки на 13, 17 и 18 мм, удлинитель и трещотка для доступа к болтам суппорта и скобы. Обязателен динамометрический ключ – затяжка болтов скобы должна соответствовать 105 Н·м, а направляющих суппорта – 28 Н·м. Для снятия прикипевших дисков пригодится молоток с медной или резиновой насадкой, а также проникающая смазка типа WD-40 или LIQUI MOLY LM-40. Не забудьте торцевую головку TORX T40 для винтов крепления диска к ступице.
Из расходных материалов понадобятся новые тормозные диски – оригинальные Renault (артикул 7701208253 для передних) или аналоги от Brembo, ATE или TRW. Для очистки поверхностей используйте безворсовую ветошь и очиститель тормозов (например, Liqui Moly Bremsen-Reiniger). При замене дисков рекомендуется одновременно менять тормозные колодки – подойдут Ferodo FDB1617 или Textar 2520201. Для смазки направляющих суппорта возьмите высокотемпературную пасту, например, Permatex 24110 или Febi 31942.
Дополнительно: домкрат с подставками (грузоподъемностью не менее 2 тонн), противооткатные упоры и штангенциркуль для проверки остаточной толщины диска (минимально допустимая – 19,8 мм для передних). Если ступица имеет следы коррозии, подготовьте наждачную бумагу зернистостью P120-P180 и медную смазку для обработки посадочной поверхности. Работайте в перчатках – тормозная пыль содержит асбест и другие вредные вещества.

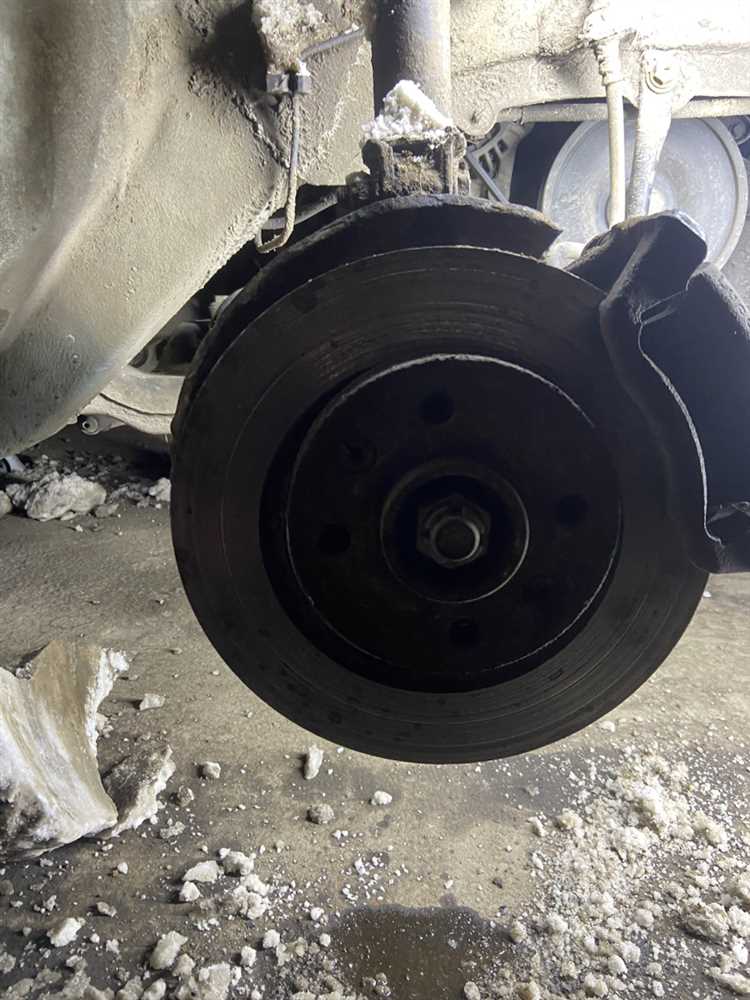

Как правильно снять старые тормозные диски на Рено Логан
Перед началом работ зафиксируйте автомобиль на ровной поверхности, включите первую передачу (или «P» для АКПП) и установите противооткатные упоры под задние колеса. Снимите колесо, открутив пять болтов крепления ключом на 17 мм. Отсоедините тормозной суппорт, выкрутив два болта направляющих пальцев шестигранником на 7 мм – не допускайте провисания суппорта на шланге, закрепите его проволокой к пружине подвески.
Снимите тормозные колодки, аккуратно поддев их плоской отверткой, если они прикипели. Открутите два винта крепления диска к ступице – используйте ударную отвертку или биту Torx T40 с удлинителем, так как винты часто закисают. Если диск не поддается, нанесите проникающую смазку (например, WD-40) на посадочное место и винты, выждите 10–15 минут, затем повторите попытку, постукивая молотком через деревянную проставку по ободу диска.
При сильном прикипании диска к ступице используйте съемник или метод «двух болтов»: вверните два болта М8 в резьбовые отверстия на диске (если они предусмотрены) и поочередно затягивайте их, создавая равномерное усилие. Избегайте ударов по рабочей поверхности диска – это может привести к его деформации. После снятия очистите ступицу металлической щеткой и нанесите тонкий слой медной смазки на привалочную поверхность для предотвращения коррозии.
Проверьте состояние ступичного подшипника: вращайте ступицу рукой – люфт или посторонние шумы указывают на необходимость замены. Осмотрите тормозной щит на предмет трещин или деформаций, особенно в зоне крепления суппорта. Если диск снимался с трудом, замените винты крепления на новые – оригинальные имеют артикул 7703033261.
Пошаговая инструкция по установке новых тормозных дисков
Перед началом работ убедитесь, что автомобиль зафиксирован на ровной поверхности с включенным стояночным тормозом. Поднимите нужное колесо домкратом и снимите его, используя баллонный ключ на 17 мм. Подставьте под кузов страховочную стойку – стандартный домкрат не обеспечивает достаточной устойчивости.
Открутите два болта крепления тормозного суппорта ключом на 13 мм. Если болты прикипели, нанесите проникающую смазку (например, WD-40) и выждите 10–15 минут. Снимите суппорт и подвесьте его на проволоке к пружине подвески, чтобы не повредить тормозной шланг. Не допускайте свисания суппорта на шланге.
Демонтируйте тормозные колодки. На Рено Логан они фиксируются металлическими пластинами – снимите их плоскогубцами. Осмотрите колодки: если толщина фрикционного слоя менее 2 мм, замените их одновременно с дисками. Очистите посадочные места колодок металлической щеткой от грязи и ржавчины.
Открутите фиксирующий винт тормозного диска. На Логане он расположен в центре ступицы и имеет головку под Torx T30. Если винт не поддается, ударьте по нему молотком через выколотку – часто это помогает сорвать резьбу. Снимите старый диск. Если он прикипел, обстучите его молотком по ободу, избегая ударов по рабочей поверхности.
Перед установкой нового диска очистите ступицу от коррозии и старой смазки. Нанесите тонкий слой медной пасты на привалочную поверхность ступицы – это предотвратит прикипание диска в будущем. Установите новый диск, совместив отверстия под винт. Затяните фиксирующий винт моментом 9 Н·м.
Соберите тормозной механизм в обратном порядке. Установите колодки, зафиксировав их пластинами. Перед установкой суппорта вдавите поршень в цилиндр специальным инструментом или струбциной, вращая его по часовой стрелке. Если поршень не вдавливается, откройте крышку бачка тормозной жидкости, чтобы сбросить давление. Затяните болты суппорта моментом 35 Н·м.
После установки дисков и сборки механизма несколько раз нажмите на педаль тормоза, чтобы поршень занял рабочее положение. Убедитесь в отсутствии утечек тормозной жидкости. Установите колесо и опустите автомобиль. Прокатитесь на малой скорости, выполняя плавные торможения, чтобы притереть новые диски и колодки. Избегайте резких остановок первые 200 км.
Какие ошибки чаще всего допускают при замене дисков и как их избежать
Первая распространённая ошибка – игнорирование состояния направляющих пальцев суппорта. На Рено Логан они часто закисают из-за отсутствия смазки или попадания грязи, что приводит к неравномерному износу дисков и колодок. Перед установкой новых дисков обязательно разберите суппорт, очистите пальцы от старой смазки (используйте очиститель тормозов), нанесите высокотемпературную смазку на силиконовой основе (например, TRW PFG110 или Febi 31942) и проверьте целостность резиновых пыльников. Пренебрежение этим этапом сокращает ресурс новых дисков на 30–40%.
Вторая ошибка – неправильная затяжка колёсных гаек. Момент затяжки для Логана составляет 90 Н·м, но многие используют динамометрический ключ только при первой установке, а затем затягивают «на глаз». Это приводит к деформации диска или ослаблению крепления, что вызывает биение руля на скорости свыше 80 км/ч. Всегда используйте ключ с контролем момента и затягивайте гайки крест-накрест в два этапа: сначала 50 Н·м, затем окончательные 90 Н·м. После 100 км пробега проверьте затяжку повторно – гайки могут ослабнуть из-за термического расширения.

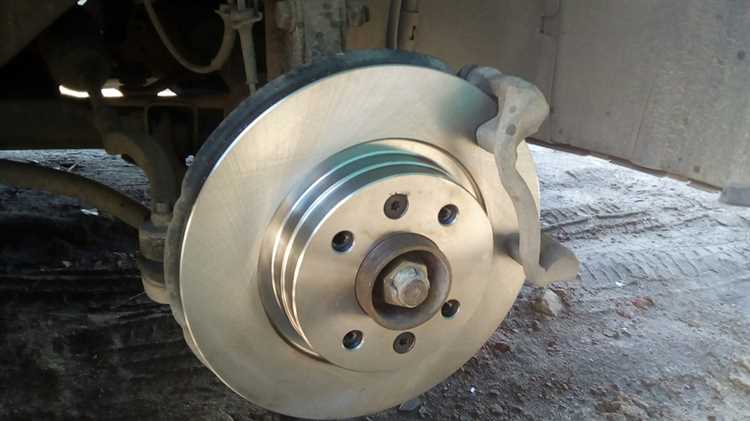

Как проверить работоспособность тормозной системы после замены
Первым этапом проверки станет визуальный осмотр всех заменённых и сопряжённых элементов. Убедитесь, что тормозные диски установлены ровно, без перекосов – допустимое биение не должно превышать 0,05 мм (измеряется индикатором часового типа на расстоянии 10–15 мм от внешнего края диска). Проверьте затяжку колёсных гаек динамометрическим ключом: для Рено Логан момент составляет 90 Н·м. Осмотрите тормозные шланги на предмет трещин, вздутий или потёков – даже микроскопические повреждения могут привести к разгерметизации системы.
Запустите двигатель и несколько раз нажмите на педаль тормоза, удерживая её в нажатом положении 10–15 секунд. Педаль не должна проваливаться или пружинить – это признак завоздушивания системы или негерметичности уплотнений. Если педаль постепенно уходит вниз, проверьте уровень тормозной жидкости в бачке: он должен находиться между отметками MIN и MAX. При необходимости долейте жидкость DOT 4, рекомендованную производителем, и повторите прокачку контура.
На ровной площадке без уклонов выполните тестовый заезд на скорости 30–40 км/ч. Резко нажмите на педаль тормоза до полной остановки – автомобиль должен замедляться плавно, без рывков, увода в сторону или вибраций. Если руль дёргается или машину тянет влево/вправо, причиной может быть неравномерный износ колодок, деформация диска или неправильная регулировка суппорта. Повторите торможение 3–4 раза, чтобы убедиться в стабильности работы системы.
- Проверьте эффективность стояночного тормоза: на уклоне 23% автомобиль должен удерживаться при подъёме рычага на 4–6 щелчков. Если ход рычага превышает 8 щелчков, отрегулируйте натяжение тросов через гайку под днищем.
- Оцените температуру дисков после тестового заезда: через 10–15 минут после остановки приложите руку к колесному диску (не к тормозному!) – он должен быть тёплым, но не обжигающим. Перегрев указывает на заедание суппорта или недостаточный зазор между колодками и диском.
- Прослушайте работу тормозов: скрипы, скрежет или металлический визг сигнализируют о некачественных колодках, отсутствии противоскрипных пластин или попадании абразивных частиц между фрикционным материалом и диском.
Для диагностики равномерности износа колодок снимите колесо и измерьте толщину фрикционных накладок штангенциркулем. Минимально допустимый остаток – 2 мм. Разница в толщине между внутренней и внешней колодкой не должна превышать 1 мм. Если износ неравномерный, проверьте направляющие суппорта на предмет коррозии или заклинивания – смажьте их высокотемпературной смазкой (например, ATE Plastilube) и замените пыльники при наличии повреждений.
Прокачайте тормозную систему, если после замены дисков наблюдается «мягкая» педаль. Начинайте с колеса, наиболее удалённого от главного тормозного цилиндра (заднее правое), и заканчивайте ближайшим (переднее левое). Используйте прозрачную трубку и ёмкость с тормозной жидкостью, чтобы контролировать выход пузырьков воздуха. После прокачки проверьте герметичность всех соединений – даже капля жидкости на штуцере или шланге недопустима.
На ходу обратите внимание на поведение автомобиля при торможении с высоких скоростей (80–100 км/ч). Если при резком замедлении появляется пульсация педали или вибрация кузова, это свидетельствует о биении диска свыше 0,1 мм. В таком случае демонтируйте диск и проверьте его плоскость на токарном станке – допустимое отклонение не более 0,03 мм. Также убедитесь, что ступица и привалочная поверхность диска очищены от ржавчины и грязи перед установкой.
После завершения всех проверок выполните контрольный заезд в условиях, приближенных к реальным: с пассажирами или грузом, на мокром покрытии, при экстренном торможении. Зафиксируйте тормозной путь с 60 км/ч – для Рено Логан с исправной системой он не должен превышать 18–20 метров. Если результаты не соответствуют норме, повторите диагностику суппортов, колодок и дисков, уделяя внимание скрытым дефектам: трещинам на дисках, задирам на поршнях суппорта или неравномерному распределению тормозных усилий.
