Для чего нужны полупроводниковые диоды

Полупроводниковые диоды – основа современной электроники, обеспечивающая преобразование, стабилизацию и защиту сигналов в устройствах от бытовой техники до промышленных систем. Их ключевое свойство – однонаправленная проводимость – реализуется за счёт p-n-перехода, эффективность которого зависит от материала: кремний (рабочая температура до 150°C), германий (85°C) или арсенид галлия (300°C). Выбор диода определяет не только электрические параметры, но и надёжность системы в экстремальных условиях.

В источниках питания диоды выпрямляют переменный ток с КПД до 99% (например, диоды Шоттки с падением напряжения 0,2–0,5 В против 0,7–1,1 В у кремниевых аналогов). Для импульсных схем критичны время восстановления обратного сопротивления (<5 нс у сверхбыстрых диодов) и максимальный прямой ток (до 1000 А в силовых модулях). При проектировании важно учитывать тепловое сопротивление корпуса: TO-220 выдерживает 2–3 Вт без радиатора, D2PAK – до 50 Вт при принудительном охлаждении.

В высокочастотных цепях диоды работают как смесители, детекторы и ограничители. Например, pin-диоды с временем переключения <1 нс используются в радарах на частотах 1–100 ГГц, а туннельные диоды обеспечивают генерацию сигналов до 10 ТГц. Для защиты от перенапряжений применяют стабилитроны с напряжением пробоя от 2,4 В до 200 В и мощностью рассеивания 0,5–5 Вт. При выборе стабилитрона рекомендуется запас по току 20–30% от максимального для предотвращения теплового пробоя.

В оптоэлектронике светодиоды и фотодиоды преобразуют электрическую энергию в свет и обратно с эффективностью до 300 лм/Вт (белые светодиоды) и квантовой эффективностью фотодиодов 80–95% в ИК-диапазоне. Для точных измерений используют лавинные фотодиоды с коэффициентом умножения 100–1000 и шумом <1 пА/√Гц. При интеграции в схемы необходимо учитывать температурный дрейф параметров: например, прямое напряжение светодиода снижается на 2 мВ/°C, что требует термокомпенсации в прецизионных устройствах.

Как диоды выпрямляют переменный ток в источниках питания

Выпрямление переменного тока (AC) в постоянный (DC) – ключевая функция полупроводниковых диодов в источниках питания. Диод пропускает ток только в одном направлении, блокируя обратную полуволну синусоиды. Для однофазного напряжения 220 В с частотой 50 Гц диод срезает отрицательную часть сигнала, формируя пульсирующий ток с амплитудой до 311 В (пиковое значение). Эффективность такого однополупериодного выпрямителя не превышает 40%, так как используется лишь половина энергии входного сигнала.

Двухполупериодные схемы, например мостовые выпрямители на четырёх диодах (схема Гретца), удваивают эффективность. При подаче напряжения 220 В на вход моста диоды переключаются попарно, пропуская обе полуволны. Выходное напряжение сохраняет пульсации с частотой 100 Гц, но среднее значение увеличивается до 198 В (для идеальных диодов). Для снижения пульсаций до 1% применяют фильтрующие конденсаторы ёмкостью от 1000 мкФ на каждый ампер нагрузки.

Ключевые параметры диодов для выпрямителей: максимальное обратное напряжение (VRRM) должно превышать пиковое значение входного напряжения минимум на 20%. Например, для сети 220 В выбирают диоды с VRRM ≥ 400 В (1N4004–1N4007). Прямой ток (IF) зависит от мощности нагрузки: при токе 1 А подойдут диоды с IF ≥ 1,5 А (1N5408). В импульсных источниках питания используют быстродействующие диоды Шоттки с временем восстановления ≤ 50 нс (например, SB560), чтобы минимизировать потери на высоких частотах.

Температурный режим критичен для надёжности выпрямителя. При токе 3 А и прямом падении напряжения 1 В диод рассеивает 3 Вт мощности. Без теплоотвода корпус диода нагревается до 100°C за 30 секунд, что сокращает срок службы. Для охлаждения используют радиаторы с термопастой или принудительный обдув при плотности мощности свыше 0,5 Вт/см². В герметичных корпусах применяют диоды с рабочей температурой до 150°C (например, HER308).

В современных источниках питания диоды часто заменяют синхронными выпрямителями на MOSFET-транзисторах, но классические схемы остаются актуальными для линейных блоков питания мощностью до 50 Вт. При проектировании выпрямителя учитывают динамическое сопротивление диода (rd), влияющее на КПД: для 1N4007 rd ≈ 0,2 Ом, что при токе 1 А создаёт потери 0,2 В. В высоковольтных приложениях (свыше 600 В) используют последовательное соединение диодов с выравнивающими резисторами по 100 кОм на каждый элемент.

Применение диодов Шоттки для снижения потерь в импульсных схемах

Диоды Шоттки выделяются в импульсных схемах благодаря времени восстановления обратного сопротивления менее 10 нс и падению напряжения в прямом направлении от 0,2 до 0,5 В. Эти параметры критичны для высокочастотных преобразователей, где стандартные кремниевые диоды с падением 0,7–1,1 В и временем восстановления 50–100 нс увеличивают динамические потери на 15–30%. В синхронных выпрямителях замена p-n-диодов на Шоттки снижает потери проводимости на 40–60% при частотах коммутации свыше 100 кГц.

Основные области применения:

• Импульсные источники питания (SMPS) – диоды Шоттки в выходных выпрямителях повышают КПД на 2–5% за счёт снижения тепловыделения. Например, в обратноходовых преобразователях мощностью 50 Вт при 200 кГц потери на выпрямлении уменьшаются с 3,5 до 1,8 Вт.
• Схемы защиты от обратной полярности – благодаря низкому прямому напряжению диоды Шоттки минимизируют падение напряжения на входе устройств, что критично для портативной электроники с напряжением питания 3,3–5 В.
• Ключевые каскады с MOSFET – использование диодов Шоттки в качестве антипараллельных диодов снижает потери на обратном восстановлении транзистора, особенно в мостовых схемах с частотой коммутации выше 500 кГц.

При выборе диода Шоттки для импульсных схем учитывают три ключевых параметра: максимальное обратное напряжение (обычно 20–200 В), прямой ток (от 1 до 100 А) и тепловое сопротивление корпуса. Для высокочастотных приложений предпочтительны диоды в корпусах TO-220 или D2PAK с тепловым сопротивлением менее 2 °C/Вт. Например, диод MBR20200CT (20 А, 200 В) обеспечивает потери проводимости 0,4 В при 10 А, что на 0,3 В ниже, чем у аналогов на p-n-переходе.

Оптимизация потерь требует учёта динамических характеристик. В схемах с жёсткой коммутацией (например, в LLC-преобразователях) диоды Шоттки с барьером из карбида кремния (SiC) выдерживают температуры до 175 °C и обратные напряжения до 1200 В, сохраняя время восстановления менее 20 нс. Однако их стоимость в 3–5 раз выше кремниевых аналогов, что оправдано только в системах с мощностью свыше 1 кВт. Для массовых применений (до 500 Вт) оптимальны кремниевые диоды Шоттки с барьером из платины или никеля, например, серии STPS20L15D (20 А, 15 В).

Практическая рекомендация: при проектировании импульсных схем с диодами Шоттки рассчитывайте тепловой режим с запасом. Для диода с прямым током 5 А и падением 0,4 В при 85 °C окружающей среды требуется радиатор с тепловым сопротивлением не более 10 °C/Вт. В высокочастотных преобразователях дополнительно минимизируйте паразитные индуктивности монтажа, используя короткие дорожки и параллельное включение диодов для распределения тока.

Защита электронных цепей от обратного напряжения с помощью диодов

Обратное напряжение возникает при неправильной полярности подключения источника питания или переходных процессах в цепи. Превышение допустимого обратного напряжения на полупроводниковых компонентах приводит к их пробою, деградации или полному выходу из строя. Диоды, включенные в цепь встречно-параллельно или последовательно, блокируют ток при обратной полярности, ограничивая напряжение на защищаемых элементах до безопасного уровня.

Для защиты маломощных цепей (до 1 А) применяют выпрямительные диоды серий 1N4001–1N4007 с обратным напряжением от 50 до 1000 В. В импульсных источниках питания используют диоды Шоттки (например, 1N5817–1N5822) с низким прямым падением напряжения (0,3–0,5 В) и временем восстановления менее 10 нс. При выборе диода учитывают максимальный прямой ток, обратное напряжение и скорость переключения.

Схема защиты на основе диода, включенного параллельно нагрузке в обратной полярности, называется «диодом обратной защиты». При нормальной работе диод закрыт, не влияя на цепь. При смене полярности он открывается, шунтируя нагрузку и предотвращая повреждение. Для повышения надежности в цепях с индуктивной нагрузкой (реле, двигатели) применяют дополнительный диод, гасящий ЭДС самоиндукции.

В автомобильной электронике и промышленных системах распространены TVS-диоды (Transient Voltage Suppressor), сочетающие функции защиты от обратного напряжения и импульсных помех. Например, диод P6KE6.8CA выдерживает импульсный ток до 54 А при обратном напряжении 6,8 В. Такие компоненты устанавливают параллельно защищаемой цепи, ограничивая выбросы напряжения до безопасного уровня.

При проектировании защиты учитывают тепловые режимы. Диоды рассеивают мощность при протекании тока, что требует теплоотвода при больших нагрузках. Например, диод 1N4007 при токе 1 А и прямом падении 1 В рассеивает 1 Вт. В компактных устройствах используют SMD-диоды (например, SMAJ5.0A) с тепловым сопротивлением 50 °C/Вт, монтируемые на печатную плату с медными полигонами.

В высокочастотных цепях (свыше 1 МГц) применяют быстродействующие диоды с временем восстановления менее 50 нс, такие как UF4007 или HER108. Их емкость перехода не превышает 20 пФ, что минимизирует влияние на сигнал. Для защиты линий передачи данных (USB, HDMI) используют специализированные диоды ESD-защиты (например, PRTR5V0U2X), выдерживающие импульсы до 30 кВ.

Примеры практической реализации защиты:

Ошибки при выборе диода приводят к ложным срабатываниям или недостаточной защите. Например, использование диода Шоттки в цепи с высоким обратным напряжением (свыше 100 В) недопустимо из-за низкого пробивного напряжения. В цепях с индуктивной нагрузкой обязательно устанавливают диод параллельно катушке для подавления выбросов напряжения, иначе возможен пробой ключевых элементов (транзисторов, микросхем).

Использование стабилитронов для поддержания постоянного напряжения

Стабилитроны (диоды Зенера) работают в режиме обратного пробоя, обеспечивая стабильное напряжение на нагрузке при колебаниях входного напряжения или тока. Их ключевое преимущество – способность поддерживать фиксированное напряжение в диапазоне от 2,4 В до 200 В с точностью до ±5% при правильном подборе номинала. Для расчёта схемы стабилизации используют формулу: R_бал = (U_вх − U_ст) / (I_ст + I_н), где R_бал – балластный резистор, U_вх – входное напряжение, U_ст – напряжение стабилизации, I_ст – ток через стабилитрон (обычно 5–20 мА), I_н – ток нагрузки. Превышение максимально допустимого тока (I_{ст max}) приводит к тепловому пробою, поэтому для мощных нагрузок выбирают стабилитроны с рассеиваемой мощностью от 0,5 Вт до 5 Вт.

В источниках питания стабилитроны применяют для защиты чувствительных компонентов от перенапряжений. Например, в схемах с микроконтроллерами, где допустимое напряжение питания составляет 3,3 В или 5 В, стабилитрон на 5,1 В предотвращает выход из строя при скачках до 6–7 В. Для повышения надёжности параллельно стабилитрону подключают конденсатор ёмкостью 0,1–1 мкФ, сглаживающий высокочастотные помехи. При проектировании важно учитывать температурный коэффициент напряжения (ТКН): для стабилитронов с U_ст < 5 В ТКН отрицательный, а при U_ст > 6 В – положительный, что требует компенсации в прецизионных схемах.

В автомобильной электронике стабилитроны защищают цепи от бросков напряжения, возникающих при работе генератора или стартера. Стандартные автомобильные стабилитроны (например, 1N4744A на 15 В) выдерживают импульсные токи до 100 А при длительности до 1 мс. Для увеличения срока службы последовательно с нагрузкой устанавливают токоограничивающий резистор, а параллельно стабилитрону – варистор для поглощения энергии мощных импульсов. В системах с напряжением бортовой сети 24 В используют стабилитроны на 27 В или последовательное включение двух диодов на 13 В.

При выборе стабилитрона учитывают не только напряжение стабилизации, но и динамическое сопротивление (R_дин), которое определяет стабильность выходного напряжения при изменении тока. Для маломощных стабилитронов (например, серии BZX55) R_дин составляет 5–50 Ом, для мощных (серии 1N5333) – 0,5–5 Ом. Чем ниже R_дин, тем меньше колебания напряжения на нагрузке. В схемах с высокими требованиями к стабильности (например, АЦП) применяют прецизионные стабилитроны с R_дин < 1 Ом и ТКН менее 0,001%/°C.

Для расширения диапазона стабилизации используют каскадное включение стабилитронов или комбинацию с транзисторами. В параметрических стабилизаторах на базе стабилитрона и биполярного транзистора выходное напряжение определяется как U_вых = U_ст − U_бэ, где U_бэ – напряжение база-эмиттер (≈0,6 В). Такие схемы обеспечивают ток нагрузки до 1 А при входном напряжении до 30 В. Для защиты от обратной полярности последовательно с входом устанавливают диод Шоттки, снижающий падение напряжения до 0,2–0,3 В.

Светодиоды: преобразование электрической энергии в свет в индикаторах

Светодиоды (LED) основаны на принципе электролюминесценции – излучении света при протекании тока через p-n-переход. В отличие от ламп накаливания, где свет генерируется за счет нагрева нити, LED преобразуют до 90% электрической энергии в видимое излучение, что делает их эффективнее в 8–10 раз. Типичный светодиод с прямым напряжением 2–3,5 В и током 10–30 мА обеспечивает световой поток от 5 до 100 лм/Вт в зависимости от материала полупроводника: GaN (синий, белый), AlGaInP (красный, желтый) или InGaN (зеленый).

В индикаторных устройствах светодиоды применяются благодаря компактности, низкому энергопотреблению и возможности точного управления яркостью через широтно-импульсную модуляцию (ШИМ). Например, в цифровых часах или панелях управления используются SMD-светодиоды размером 0603 (1,6×0,8 мм) или 0805 (2,0×1,2 мм), работающие при токах 2–20 мА. Для стабилизации тока в цепях с переменным напряжением питания применяют резисторы или драйверы на базе микросхем типа LM317, рассчитанные на падение напряжения до 1,25 В.

Цветовая температура светодиодов в индикаторах варьируется от 2700 К (теплый белый) до 6500 К (холодный белый), что позволяет адаптировать их под задачи визуального восприятия. В медицинском оборудовании, где критична точность цветопередачи, используют LED с индексом цветопередачи (CRI) выше 80, например, на основе люминофоров с пиковыми длинами волн 450 нм (синий) и 570 нм (желтый). Для аварийных сигналов предпочтительны красные светодиоды с длиной волны 620–630 нм, так как человеческий глаз наиболее чувствителен к этому диапазону в условиях низкой освещенности.

Надежность светодиодов в индикаторах определяется тепловыми характеристиками: при превышении температуры p-n-перехода выше 125°C срок службы сокращается с 50 000 до 10 000 часов. Для отвода тепла в корпусах с высокой плотностью монтажа применяют алюминиевые подложки или термопасты с теплопроводностью не менее 2 Вт/(м·К). В автомобильных индикаторах, где рабочий диапазон температур составляет от -40°C до +85°C, используют светодиоды с расширенным температурным диапазоном, например, серии OSRAM Golden DRAGON.

Для динамических индикаторов, таких как бегущие строки или матричные дисплеи, критична скорость переключения светодиодов. Время нарастания/спада излучения у современных LED составляет 10–50 нс, что позволяет реализовать частоты обновления до 10 МГц. В системах с высокой частотой переключения (например, в оптопарах) применяют светодиоды с низкой емкостью p-n-перехода, например, на основе GaAsP, где емкость не превышает 15 пФ при обратном напряжении 5 В.

В индикаторах с низким напряжением питания (1,8–3,3 В) используют светодиоды с пониженным прямым напряжением, такие как красные на основе AlGaAs (1,6–1,8 В) или инфракрасные на основе GaAs (1,2–1,4 В). Для согласования с логическими уровнями микроконтроллеров (например, 3,3 В) последовательно включают резисторы, рассчитанные по формуле R = (V_пит – V_LED) / I_LED, где V_LED – прямое напряжение светодиода, а I_LED – требуемый ток (обычно 5–15 мА).

При проектировании индикаторов на светодиодах учитывают угол излучения: для точечных источников используют LED с узким углом (15–30°), например, в лазерных указателях, а для равномерного освещения – с широким углом (120–140°), как в подсветке ЖК-дисплеев. В многоцветных индикаторах (RGB) применяют светодиоды с раздельным управлением каналами, где каждый цвет имеет собственное прямое напряжение: 2,0–2,2 В (красный), 3,0–3,2 В (зеленый), 3,2–3,4 В (синий). Для синхронизации яркости каналов используют калибровочные коэффициенты, компенсирующие разницу в светоотдаче.

Туннельные диоды в генераторах высокочастотных сигналов

Туннельные диоды, благодаря эффекту квантового туннелирования, обеспечивают отрицательное дифференциальное сопротивление в диапазоне напряжений 50–300 мВ, что позволяет создавать генераторы с частотами до 100 ГГц при минимальных фазовых шумах. Их вольт-амперная характеристика с участком отрицательного сопротивления (обычно 10–100 Ом) делает их незаменимыми в схемах с обратной связью, где требуется стабильная генерация без внешних резонаторов. Для достижения максимальной частоты генерации используют диоды на основе GaAs или InP с временем переключения менее 10 пс и емкостью перехода 0,1–0,5 пФ.

В схемах генераторов на туннельных диодах ключевую роль играет выбор рабочей точки на участке отрицательного сопротивления. Оптимальное смещение – 100–200 мВ при токе 1–10 мА, что обеспечивает максимальную амплитуду выходного сигнала и минимальные искажения. Для стабилизации частоты применяют колебательные контуры с добротностью не менее 50, а температурную нестабильность компенсируют термостабильными резисторами или термокомпенсирующими цепями. Пример: генератор на диоде 1N3714 с контуром L=0,5 нГн, C=0,2 пФ выдает сигнал 10 ГГц с нестабильностью частоты ±0,1% в диапазоне температур −20…+80°C.

Основные ограничения туннельных диодов в генераторах связаны с низкой выходной мощностью (обычно 0,1–1 мВт) и чувствительностью к паразитным емкостям монтажа. Для увеличения мощности используют каскадное включение диодов или усилители на транзисторах с согласующими цепями. Паразитные емкости минимизируют за счет бескорпусных диодов и коротких проводников (длина менее λ/10). В СВЧ-диапазоне критично применение микрополосковых линий с волновым сопротивлением 50 Ом и экранирование для подавления внешних наводок.

Практическое применение туннельных диодов в генераторах включает радиолокационные системы (частота 35–94 ГГц), медицинские томографы (сигналы 60–80 ГГц) и квантовые устройства. Для проектирования рекомендуется использовать SPICE-модели с учетом нелинейностей ВАХ и паразитных параметров. Пример расчета: для генерации на 50 ГГц выбирают диод с емкостью 0,2 пФ и индуктивность контура 0,1 нГн, что дает резонансную частоту f=1/(2π√(LC))≈50,3 ГГц.

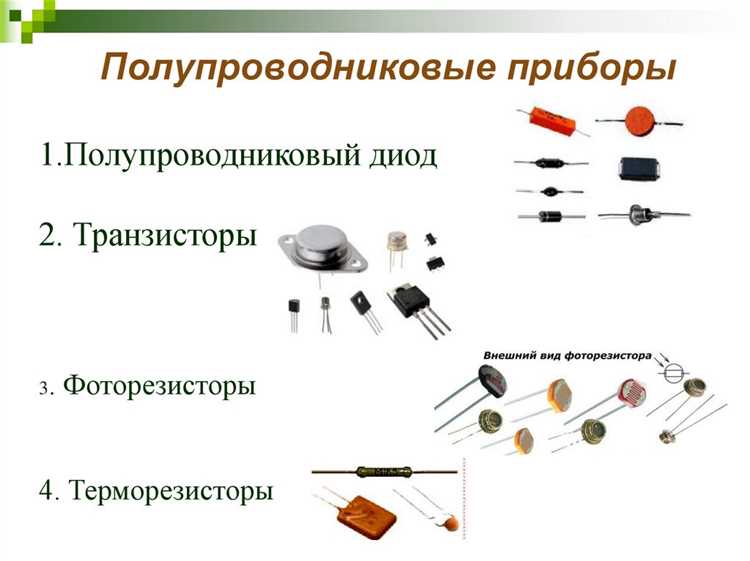

Диоды в схемах детектирования радиосигналов и модуляции

Детектирование радиосигналов – ключевая задача в радиоприёмных устройствах, где полупроводниковые диоды выполняют функцию выделения огибающей модулированного сигнала. Наиболее распространены германиевые диоды (например, Д9, Д18) и диоды Шоттки (1N5711, BAT54) благодаря низкому пороговому напряжению (0,2–0,3 В для Ge, 0,15–0,25 В для Schottky) и высокой скорости переключения. Германиевые диоды предпочтительны в простых АМ-детекторах из-за минимальных потерь на выпрямление, однако их температурная нестабильность ограничивает применение в прецизионных схемах. Диоды Шоттки, напротив, обеспечивают лучшую линейность и меньшие искажения при детектировании слабых сигналов (менее 10 мВ), что критично для современных SDR-приёмников.

В схемах амплитудного детектирования (АМ) диод включается последовательно с нагрузкой (резистором 1–10 кОм) и конденсатором (100–1000 пФ), образуя RC-цепочку. Оптимальное соотношение постоянной времени τ = R·C выбирается исходя из частоты модуляции: для речевых сигналов (300–3400 Гц) τ ≈ 0,1–1 мс, для музыкальных (20–20000 Гц) – 0,05–0,5 мс. Превышение τ приводит к «затягиванию» огибающей, занижение – к пульсациям несущей. Для минимизации нелинейных искажений рекомендуется использовать диоды с крутой вольт-амперной характеристикой (ВАХ) в области малых токов, например, кремниевые диоды с барьером Шоттки (HSMS-285x), обеспечивающие коэффициент гармоник менее 1% при входном сигнале 50 мВ.

Частотное детектирование (ЧМ) реализуется с помощью диодных дискриминаторов, где диоды выполняют роль нелинейных элементов в фазосдвигающих цепях. Классическая схема – дискриминатор Фостера-Сили – использует два диода (например, 1N4148) для сравнения фаз сигналов с опорного и расстроенного контуров. Ключевые требования к диодам: идентичность ВАХ (разброс параметров не более 5%) и малая ёмкость перехода (менее 2 пФ). Для повышения чувствительности применяют диоды с низким последовательным сопротивлением (Rs < 1 Ом), такие как BAV99, что позволяет снизить порог детектирования до 10 мкВ при отношении сигнал/шум 10 дБ.

• Модуляция сигналов: диоды используются в балансных модуляторах для подавления несущей частоты. В схеме двойного балансного модулятора (DBM) применяют диодные кольцевые сборки (например, SRA-1), где четыре диода работают в режиме переключения, обеспечивая подавление несущей на 40–60 дБ. Для эффективной работы требуется симметрия диодов по прямому падению напряжения (ΔVf < 10 мВ) и обратному току (Iобр < 10 нА).
• Импульсная модуляция: в схемах ШИМ и АИМ диоды выполняют роль ключей, формирующих импульсы с крутыми фронтами. Здесь критична скорость восстановления обратного сопротивления (trr < 4 нс для 1N4148), иначе возникают «хвосты» на фронтах, искажающие спектр сигнала. Для высокочастотных применений (свыше 10 МГц) рекомендуются диоды с p-i-n-структурой (например, HPND-4005), обладающие низкой ёмкостью и высокой стойкостью к перегрузкам.

В схемах квадратурной модуляции (QAM) диоды применяются в фазовых детекторах для разделения синфазной (I) и квадратурной (Q) составляющих. Используются сдвоенные диоды (например, HSMS-282x) с согласованными характеристиками, что минимизирует фазовые ошибки. Для работы в диапазоне СВЧ (до 6 ГГц) выбирают диоды с граничной частотой fT > 10 ГГц, такие как MA4E2054, обеспечивающие развязку между каналами не менее 30 дБ.

Практические рекомендации по выбору диодов для детектирования и модуляции:

1. Для АМ-детекторов на частотах до 10 МГц – германиевые диоды (Д9, Д18) или диоды Шоттки (BAT54). При входном сигнале < 50 мВ предпочтительны Schottky.
2. Для ЧМ-детекторов – кремниевые диоды с малым Rs (BAV99, 1N4148) или специализированные сборки (SRA-1).
3. Для балансных модуляторов – диодные кольцевые сборки (SRA-1, HSMS-282x) с симметрией Vf < 5 мВ.
4. Для импульсной модуляции – диоды с trr < 4 нс (1N4148) или p-i-n-диоды (HPND-4005) для частот > 10 МГц.
5. Для СВЧ-применений – диоды с fT > 10 ГГц (MA4E2054, HSMS-285x) в SMD-корпусах.
6. Для прецизионных схем – диоды с термокомпенсацией (например, BAS70) или GaAs-диоды.
