Сигнальный провод в драйвере светодиодов – ключевой элемент, обеспечивающий передачу управляющего сигнала от контроллера к силовой части схемы. В большинстве современных драйверов используется ШИМ-сигнал (широтно-импульсная модуляция) с частотой от 100 Гц до 20 кГц, который определяет яркость свечения светодиодов. Без корректной работы этого канала невозможно реализовать динамическое управление освещением, включая плавное включение, диммирование или цветовые сценарии в RGB-системах.
Типичный сигнальный провод подключается к входу EN (Enable) или PWM микросхемы драйвера, например, LM3404, PT4115 или MT7201. Напряжение на этом входе обычно составляет 3,3–5 В, а логический уровень «1» активирует работу драйвера. При использовании низковольтных контроллеров (например, Arduino или ESP8266) важно учитывать пороговые значения сигнала: для надежной работы рекомендуется применять буферные каскады на транзисторах или специализированные микросхемы согласования уровней, такие как TXB0104.
Помехи на сигнальном проводе – распространенная проблема, приводящая к мерцанию светодиодов или нестабильной работе драйвера. Для минимизации влияния электромагнитных наводок используют экранированные кабели (например, витую пару с заземленным экраном) и размещают провод на максимальном удалении от силовых линий. Длина сигнального провода не должна превышать 1–2 метра без дополнительных усилителей, иначе возможны искажения ШИМ-сигнала. В критичных приложениях (например, медицинское оборудование или системы видеонаблюдения) применяют оптоизоляцию на входе драйвера, например, с помощью оптопар PC817 или HCPL-3120.
Как сигнальный провод управляет яркостью светодиодов
Сигнальный провод в драйвере светодиодов передаёт ШИМ-сигнал (широтно-импульсную модуляцию) или аналоговое напряжение для регулировки тока через светодиоды. Частота ШИМ-сигнала обычно составляет 100 Гц–20 кГц: при частоте ниже 100 Гц заметно мерцание, выше 20 кГц – возрастают потери на переключение. Для RGB-светодиодов используют отдельные сигнальные провода на каждый канал (красный, зелёный, синий), что позволяет независимо управлять яркостью каждого цвета.
Амплитуда сигнала на проводе определяет диапазон регулировки. Стандартные драйверы принимают сигналы с логическими уровнями 0–5 В или 0–3,3 В. При 0 В светодиод полностью выключен, при максимальном напряжении – работает на номинальной мощности. Для аналогового управления яркостью важно соблюдать линейность: например, 1 В может соответствовать 20% яркости, 2 В – 40%, и так далее. Несоответствие уровней приводит к неравномерной шкале регулировки.
В системах с цифровым управлением (например, DMX512 или DALI) сигнальный провод передаёт пакеты данных, где яркость кодируется 8–16 битами. Восемь бит обеспечивают 256 градаций яркости, 12 бит – 4096. Для плавного изменения яркости без видимых ступеней рекомендуется использовать не менее 10 бит (1024 уровня). При этом частота обновления данных должна быть не ниже 50 Гц, чтобы избежать эффекта стробоскопа.
Сопротивление сигнального провода влияет на качество передачи. Для ШИМ-сигналов с частотой выше 1 кГц длина провода не должна превышать 5 метров при сечении 0,2 мм². При большей длине или меньшем сечении возникают искажения фронтов импульсов, что приводит к нестабильной яркости. Для аналоговых сигналов критично низкое сопротивление линии: падение напряжения более 0,1 В на метр провода требует использования буферных усилителей или экранированных кабелей.
Помехи на сигнальном проводе вызывают случайные колебания яркости. Для защиты применяют витые пары с экраном, ферритовые кольца на концах кабеля и развязку по питанию. В автомобильных системах, где уровень помех высок, используют дифференциальные сигналы (например, CAN или LIN) с порогом срабатывания 0,5 В. При подключении к микроконтроллерам рекомендуется устанавливать RC-фильтры с постоянной времени 10–50 мкс для сглаживания шумов.
При проектировании схемы важно учитывать входное сопротивление драйвера. Для ШИМ-входов оно обычно составляет 10–100 кОм, для аналоговых – 10–50 кОм. Низкое сопротивление нагрузки (менее 1 кОм) требует использования операционных усилителей с низким выходным импедансом. В драйверах с гальванической развязкой (например, через оптопары) сигнальный провод подключается через токоограничивающий резистор 220–470 Ом для защиты от перенапряжений.
Типовые схемы подключения сигнального провода в драйверах
Для аналогового диммирования (0–10 В) сигнальный провод подключается к источнику постоянного напряжения через резистивный делитель или потенциометр. Типовое сопротивление нагрузки на входе драйвера – 100 кОм. При напряжении 0 В яркость минимальна, при 10 В – максимальна. Некоторые драйверы поддерживают диапазон 1–10 В, где 1 В соответствует минимальной яркости. Избегайте подачи напряжения выше 10 В – это может вывести драйвер из строя.
В схемах с цифровым управлением (например, DALI) сигнальный провод подключается к шине данных через согласующий резистор 120 Ом. Драйверы с поддержкой DALI требуют питания 16 В и двунаправленной передачи данных. При подключении к микроконтроллеру используйте оптопару (например, PC817) для гальванической развязки. Частота передачи данных в DALI – 1200 бод, а адресация устройств осуществляется программно. Без развязки возможны помехи, влияющие на стабильность работы.
В драйверах с функцией 3-in-1 dimming сигнальный провод может работать в трёх режимах: ШИМ, аналоговый (0–10 В) или резистивный (1–100 кОм). Переключение режимов осуществляется перемычками или программно. Например, в драйверах Mean Well серии HLG перемычка JP1 определяет режим: разомкнута – ШИМ, замкнута – аналоговый. При резистивном диммировании яркость регулируется переменным резистором, подключённым между сигнальным проводом и землёй.
В промышленных системах сигнальный провод часто используется для обратной связи. Например, в драйверах с функцией constant lumen output (CLO) сигнал с фотодатчика или термодатчика подаётся на вход FB (feedback). Это позволяет корректировать ток светодиодов в зависимости от температуры или освещённости. Для подключения датчика используйте экранированный кабель и фильтрующие конденсаторы (10–100 нФ) для подавления помех. Без фильтрации возможны ложные срабатывания.
При подключении сигнального провода к внешним устройствам (датчикам, реле) всегда используйте защитные элементы: стабилитроны (например, 1N4744A для 15 В) и диоды (1N4007) для предотвращения обратных токов. В условиях повышенной влажности или вибрации применяйте герметичные разъёмы (например, Molex Micro-Fit). Для длинных линий (>5 м) используйте витую пару и согласующие резисторы (100–120 Ом) на концах. Игнорирование этих мер приводит к помехам и нестабильной работе драйвера.

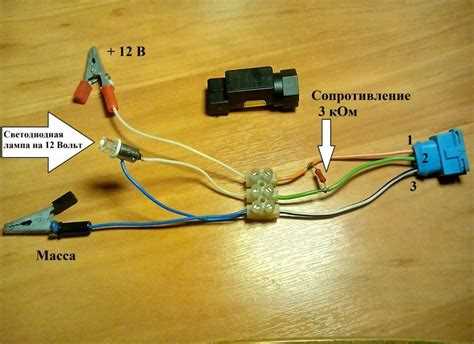

Отличия сигнального провода от силовых линий в цепи светодиодов
Сигнальный провод в драйвере светодиодов передает управляющие импульсы с частотой от 100 Гц до нескольких МГц, тогда как силовые линии обеспечивают постоянный или импульсный ток до 3 А при напряжении 12–48 В. Сигнальный провод работает с уровнями напряжения 3,3–5 В (логические уровни микроконтроллеров), в то время как силовые линии рассчитаны на мощность до 150 Вт. Основная задача сигнального провода – модуляция яркости или включение/отключение светодиодов без потерь энергии, тогда как силовые линии питают нагрузку напрямую.
Сопротивление сигнального провода может достигать 100 Ом/м без заметного влияния на работу, так как ток в нем не превышает 20 мА. В силовых линиях падение напряжения даже на 0,5 В критично: при токе 1 А на проводе сечением 0,5 мм² потери составят 0,2 В/м, что снижает эффективность драйвера на 4–6%. Для сигнальных цепей используют витые пары или экранированные кабели, чтобы минимизировать наводки от силовых линий, особенно в системах с ШИМ-управлением на частотах выше 1 кГц.
При проектировании схемы сигнальный провод подключают к высокоомным входам контроллера (входное сопротивление >1 МОм), а силовые линии – к низкоомным выходам драйвера (выходное сопротивление <0,1 Ом). Для сигнальных цепей критична целостность экрана: заземление экрана только с одной стороны предотвращает образование контуров заземления, которые могут искажать управляющие сигналы. В силовых линиях основное внимание уделяют сечению провода: при токе 2 А минимальное сечение – 0,75 мм², иначе перегрев снижает срок службы изоляции на 30–40%.

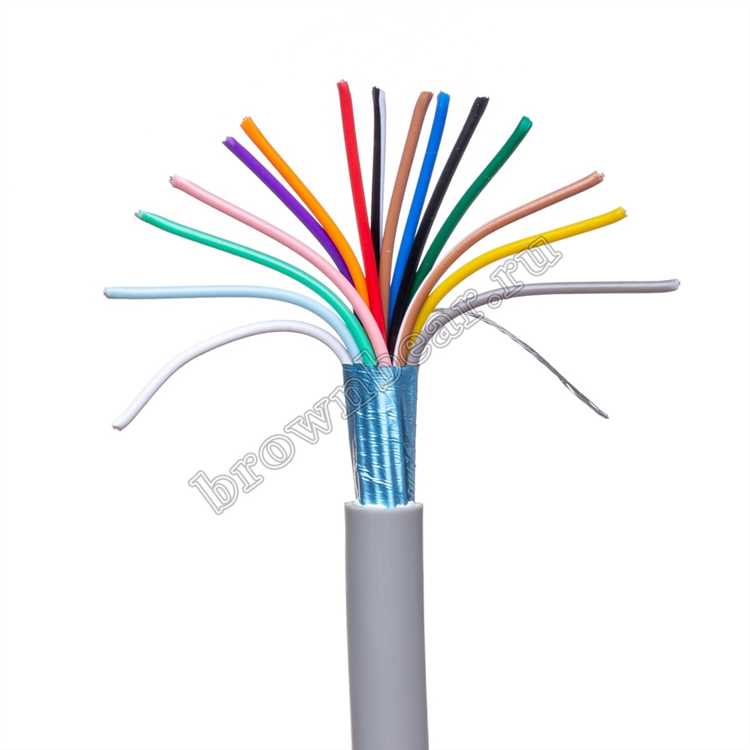

Проблемы, возникающие при неправильном подключении сигнального провода
Неправильное подключение сигнального провода к драйверу светодиодов приводит к нестабильной работе цепи, проявляющейся в мерцании с частотой 50–120 Гц или полному отказу модуля. Причина – нарушение синхронизации управляющего сигнала с ШИМ-контроллером драйвера, что вызывает сбои в формировании тока. В системах с диммированием ошибка подключения снижает диапазон регулировки яркости до 10–30% от номинала, вместо заявленных 1–100%.
Обрыв сигнального провода блокирует передачу управляющих импульсов, что приводит к двум сценариям: светодиоды либо горят на полной яркости без возможности регулировки, либо гаснут полностью. В драйверах с защитой от обрыва цепи активируется аварийный режим, ограничивающий ток до 50% от номинала. Для диагностики используют осциллограф с зондом на 1 МОм, проверяя наличие ШИМ-сигнала амплитудой 3,3–5 В на входе драйвера.
Перепутывание сигнального и общего (GND) проводов вызывает инверсию управляющего сигнала. В результате драйвер воспринимает логический «0» как «1» и наоборот, что приводит к обратной реакции на команды диммирования. Например, при подаче 10% ШИМ яркость возрастает до 90%. Исправление требует переподключения проводов согласно datasheet драйвера, где сигнальный вход маркируется как «DIM», «PWM» или «CTRL».
Наводки на сигнальном проводе от силовых линий или соседних кабелей искажают управляющий сигнал, добавляя высокочастотные помехи. Это проявляется в хаотичном мерцании светодиодов с частотой 1–10 кГц. Для устранения используют экранированный кабель с волновым сопротивлением 50–120 Ом и подключают экран к общему проводу только с одной стороны. Расстояние между сигнальным и силовыми проводами должно быть не менее 10 см.
Превышение длины сигнального провода свыше 5 м без согласования импеданса приводит к затуханию и отражению сигнала. В результате ШИМ-импульсы теряют крутизну фронтов, что вызывает некорректную работу драйвера. Решение – установка повторителя сигнала на базе логического элемента с триггером Шмитта (например, 74HC14) или использование драйвера с дифференциальным входом. Допустимая длина провода без повторителя зависит от сечения: 0,22 мм² – до 3 м, 0,5 мм² – до 7 м.
Использование сигнального провода с сечением менее 0,14 мм² увеличивает сопротивление линии, что приводит к падению напряжения на управляющем входе драйвера. При токе утечки 10 мкА и длине провода 10 м падение может достигать 0,5 В, что критично для драйверов с порогом срабатывания 2,5 В. Минимальное сечение провода для сигнальной линии – 0,2 мм², а для цепей с током свыше 50 мА – 0,35 мм².

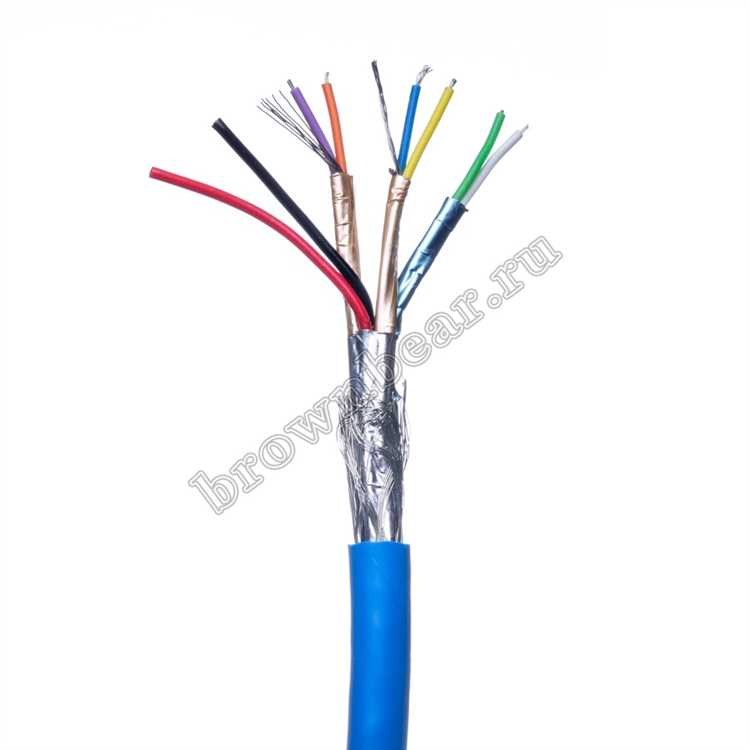

Способы проверки работоспособности сигнального провода мультиметром
Проверка сигнального провода начинается с установки мультиметра в режим измерения сопротивления (Ω) на предел 200 Ом или ниже. Отсоедините провод от драйвера и светодиода, затем приложите щупы к его концам. Исправный провод покажет сопротивление близкое к 0 Ом (до 1–2 Ом из-за контактного сопротивления). Если прибор фиксирует обрыв (OL или ∞), провод повреждён. Для проверки на короткое замыкание прозвоните провод относительно других линий (например, питания или земли) – показания должны стремиться к бесконечности.
Для динамической проверки переключите мультиметр в режим измерения постоянного напряжения (DCV) на предел 20 В. Подключите драйвер к источнику питания и подайте управляющий сигнал (например, ШИМ). Коснитесь щупами сигнального провода и общего провода (GND):
- При активном сигнале напряжение должно соответствовать логическому уровню (обычно 3,3 В или 5 В для TTL).
- Если напряжение отсутствует или плавает, проверьте источник сигнала и целостность цепи.
- Для ШИМ-сигналов используйте режим частотомера (Hz) – частота должна совпадать с заданной драйвером (например, 1 кГц–20 кГц).
При проверке избегайте касания щупами соседних проводов, чтобы исключить ложные замыкания.
Совместимость сигнальных проводов с разными типами контроллеров
Сигнальные провода в драйверах светодиодов передают управляющие команды от контроллера к источнику тока. Совместимость зависит от протокола, логического уровня и импеданса цепи. Основные типы контроллеров: ШИМ (PWM), аналоговые (0–10 В, 1–10 В), цифровые (DMX512, DALI, SPI) и адресные (WS2812B, APA102). Каждый требует специфического подхода к подключению.
ШИМ-контроллеры работают с сигналами частотой от 100 Гц до 20 кГц. Для них подходят провода с низкой емкостью (менее 50 пФ/м) и волновым сопротивлением 50–75 Ом. При длине линии свыше 5 м рекомендуется использовать экранированную витую пару (STP) или коаксиальный кабель RG-58. Неэкранированные провода допустимы только на коротких дистанциях (до 2 м) при отсутствии электромагнитных помех.
- Аналоговые контроллеры (0–10 В, 1–10 В): требуют проводов с низким сопротивлением (менее 0,1 Ом/м) и высокой помехозащищенностью. Оптимальный выбор – экранированный кабель с медной жилой сечением не менее 0,5 мм². При длине свыше 10 м сигнал ослабевает, поэтому применяют повторители или усилители с гальванической развязкой.
- Цифровые протоколы (DMX512, DALI): используют дифференциальную передачу сигнала. Для DMX512 критически важна правильная полярность и согласование импеданса (120 Ом). Провод должен соответствовать стандарту EIA-485: витая пара с волновым сопротивлением 100–120 Ом. DALI менее требователен, но требует экранирования для защиты от помех.
Адресные светодиодные ленты (WS2812B, SK6812) работают по однопроводному протоколу с частотой до 800 кГц. Сигнальный провод должен иметь минимальную емкость (менее 30 пФ/м) и индуктивность. На практике используют провода сечением 0,2–0,35 мм² с изоляцией из полиэтилена или тефлона. При длине свыше 3 м сигнал искажается, поэтому применяют буферные усилители или переход на протокол APA102 с отдельными линиями данных и тактового сигнала.
Контроллеры с интерфейсом SPI (например, для лент APA102) требуют двух сигнальных проводов: данных (MOSI) и тактового сигнала (SCLK). Частота передачи достигает 20 МГц, что накладывает жесткие требования к качеству линии. Рекомендуется использовать экранированную витую пару с волновым сопротивлением 90–100 Ом. При длине свыше 1 м сигнал требует согласования с помощью резисторов 33–100 Ом на концах линии.
При выборе провода учитывайте не только протокол, но и условия эксплуатации. В промышленных помещениях с высоким уровнем помех применяйте кабели с двойным экраном (оплетка + фольга) и дополнительной изоляцией. Для уличного монтажа подходят провода с УФ-стойкой оболочкой и герметичными разъемами. В системах с питанием от батарей или солнечных панелей используйте провода с минимальным сечением, чтобы снизить потери энергии.
Тестирование совместимости проводов проводите с помощью осциллографа. Для ШИМ и аналоговых сигналов проверяйте форму импульсов на отсутствие затухания и отражений. Для цифровых протоколов контролируйте целостность пакетов данных и уровень помех. При обнаружении искажений корректируйте длину линии, меняйте тип провода или добавляйте согласующие элементы. В сложных случаях используйте специализированные драйверы с встроенными усилителями сигнала.
