Измерение тока в сети 220 В требует строгого соблюдения техники безопасности. Ошибка может привести к поражению электрическим током, повреждению прибора или короткому замыканию. Стандартный мультиметр рассчитан на работу с переменным током до 10 А, но не все модели выдерживают длительную нагрузку. Перед началом проверьте максимальный ток и напряжение в спецификации вашего устройства – обычно эти данные указаны на задней панели или в инструкции.
Для измерения тока в цепи 220 В используйте только режим AC (переменный ток). Переключите мультиметр в положение A~ или A AC, выбрав предел измерения не менее 10 А. Если прибор не поддерживает автоматический выбор диапазона, установите максимальный предел вручную. Подключите щупы к соответствующим гнёздам: чёрный – в COM, красный – в 10A или A. Никогда не используйте гнездо VΩmA для измерения тока в сети 220 В – это приведёт к перегоранию предохранителя или выходу прибора из строя.
Перед подключением мультиметра убедитесь, что цепь обесточена. Отключите автомат или выньте вилку из розетки. Подсоедините мультиметр последовательно с нагрузкой: разорвите цепь и подключите щупы в разрыв. Если измеряете ток в розетке, используйте специальные токовые клещи или адаптер с разъёмом для подключения прибора. Никогда не подключайте мультиметр в режиме измерения тока параллельно источнику напряжения – это вызовет короткое замыкание.
Во время измерений не прикасайтесь к оголённым частям щупов или проводов. Используйте изолированные инструменты и работайте в сухих перчатках. Если мультиметр не показывает значения или выдаёт ошибку, немедленно отключите его от цепи и проверьте правильность подключения. После завершения измерений сначала отсоедините щупы от цепи, затем выключите прибор. Храните мультиметр в защитном чехле, чтобы избежать случайных замыканий.
Какие режимы мультиметра выбрать для измерения переменного тока 220В
Для измерения переменного тока 220В выбирайте режим AC (переменный ток) на мультиметре. Обозначение на приборе – символ ~A или A~, часто с диапазоном до 10А. Если мультиметр не поддерживает автоматический выбор диапазона, установите максимальный предел (обычно 10А), чтобы избежать перегрузки. Некоторые модели требуют переключения красного щупа в гнездо 10A вместо стандартного VΩmA – проверьте инструкцию к устройству.
Избегайте режима DC (постоянный ток) – он не подходит для сетевого напряжения и может вывести прибор из строя. Также не используйте режим измерения напряжения (ACV) для тока: это разные физические величины, и попытка замерить ток в режиме напряжения приведёт к короткому замыканию. На дисплее мультиметра в режиме ACA отображаются действующие значения тока (RMS), что соответствует реальной нагрузке в сети.
Перед подключением убедитесь, что мультиметр рассчитан на измерение токов до 10А и напряжений до 600В. Превышение этих значений чревато повреждением прибора или возгоранием. Если на корпусе указано CAT III 600V или выше – прибор подходит для работы с 220В. Модели с маркировкой CAT II или без категории использовать нельзя: они не обеспечивают необходимой защиты от скачков напряжения.
Для точных измерений выбирайте мультиметры с True RMS (истинное среднеквадратичное значение). Обычные приборы корректно работают только с синусоидальным током, а в реальных сетях форма сигнала часто искажена из-за нелинейных нагрузок (например, импульсных блоков питания). True RMS учитывает гармоники и даёт погрешность не более 1–2% против 10–30% у бюджетных моделей.
Некоторые мультиметры имеют функцию автоматического отключения при перегрузке – это полезная опция, но не полагайтесь на неё полностью. Всегда начинайте измерения с максимального диапазона и постепенно снижайте его для повышения точности. Если прибор показывает OL (перегрузка), немедленно отключите щупы и проверьте настройки: возможно, выбран слишком низкий предел или подключение выполнено неверно.
После завершения измерений переведите мультиметр в режим OFF или напряжения (ACV). Оставлять прибор в режиме измерения тока опасно: случайное касание щупов приведёт к короткому замыканию. Храните щупы в изолированном чехле и избегайте их контакта с металлическими предметами во время работы.

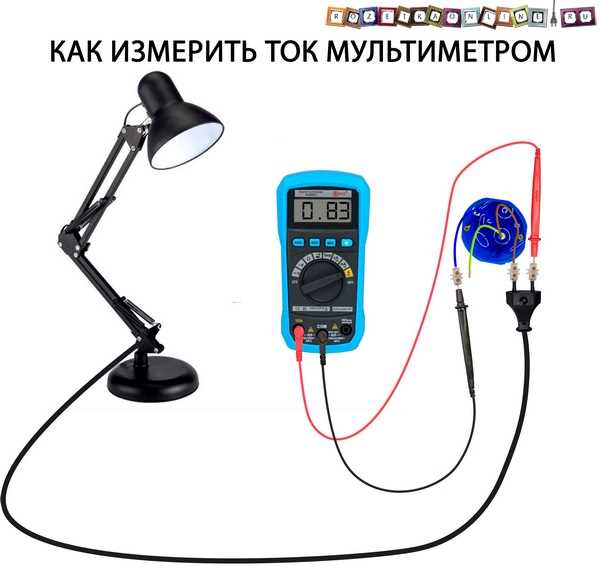

Как правильно подключить щупы мультиметра в цепь на 220В
Подключите чёрный щуп к разъёму COM (общий), а красный – к гнезду с маркировкой A (амперы) или 10A/20A, в зависимости от модели. Никогда не используйте гнездо VΩmA для измерения тока в сети 220 В – это вызовет перегрузку и срабатывание предохранителя или разрушение внутренних цепей. Проверьте целостность изоляции щупов: трещины, оголённые провода или повреждённые наконечники делают измерения опасными.
- Отключите питание цепи с помощью автоматического выключателя или выньте вилку из розетки.
- Разомкните цепь в точке измерения: отсоедините провод от клеммы, распаяйте соединение или используйте специальные токовые клещи, если требуется бесконтактный замер.
- Подключите щупы последовательно с нагрузкой: чёрный – к точке с более низким потенциалом (например, к фазе до нагрузки), красный – к точке после нагрузки (к проводу, идущему к нейтрали).
Включите питание и зафиксируйте показания. Если мультиметр показывает «OL» (перегрузка), немедленно отключите питание и переключитесь на более высокий предел измерений. Не держите щупы руками во время замера – даже при исправной изоляции существует риск случайного касания токоведущих частей. После завершения измерений сначала отключите питание, затем отсоедините щупы и только потом переведите мультиметр в другой режим.
Для проверки правильности подключения используйте тестовую нагрузку с известным током потребления, например, лампу накаливания 60 Вт (ток ~0,27 А). Если показания мультиметра близки к расчётным, схема подключения верна. При значительных отклонениях (более 10%) проверьте полярность щупов, целостность цепи и отсутствие параллельных путей тока. Запомните: измерение тока в сети 220 В всегда требует разрыва цепи – параллельное подключение щупов к розетке вызовет короткое замыкание.
Какие меры предосторожности соблюдать перед началом измерений
Проверьте целостность измерительных щупов: на проводах не должно быть трещин, оголённых участков или повреждений изоляции. Щупы с дефектами заменяйте только на сертифицированные аналоги с аналогичными параметрами (например, 1000 В, 10 А). Подключайте их к мультиметру в правильные гнёзда: чёрный – в COM, красный – в разъём для измерения тока (обычно маркирован как «A» или «mA»). Ошибка в подключении вызовет короткое замыкание.
Отключите питание цепи перед подсоединением мультиметра в разрыв. Для этого выключите автоматический выключатель или извлеките предохранитель, соответствующий линии. Убедитесь в отсутствии напряжения с помощью индикаторной отвёртки или другого мультиметра в режиме измерения напряжения. Работа под напряжением допустима только при использовании токовых клещей, но даже в этом случае соблюдайте дистанцию от токоведущих частей.
Наденьте диэлектрические перчатки с классом защиты не ниже 1000 В и используйте изолирующий коврик. Обувь должна быть на резиновой подошве без металлических элементов. Избегайте работы в условиях повышенной влажности или при наличии проводящих поверхностей рядом. Если измерения проводятся в распределительном щите, зафиксируйте дверцу открытой и предупредите окружающих о проведении работ.
Перед началом измерений установите мультиметр в режим измерения переменного тока (AC) с пределом, превышающим ожидаемое значение. Например, для тока до 10 А выберите диапазон 10 А или 20 А. Никогда не превышайте максимальный ток, указанный на разъёме (обычно 10–20 А). После подключения щупов в разрыв цепи включайте питание кратковременно, контролируя показания. При появлении дыма, искр или запаха гари немедленно отключите питание и проверьте цепь на неисправности.
Как проверить исправность мультиметра перед работой с высоким напряжением
Перед измерением тока 220 В убедитесь, что мультиметр поддерживает работу с переменным напряжением не менее 600 В (категория CAT III или выше). Проверьте целостность щупов: на них не должно быть трещин, оголённых проводов или повреждений изоляции. Подключите чёрный щуп к разъёму COM, красный – к гнезду с маркировкой VΩmA или аналогичным, предназначенным для измерения напряжения. Если прибор оснащён функцией автоматического выбора диапазона, переведите его в ручной режим и установите предел 600 В AC.
Проверка работоспособности начинается с теста на известном источнике низкого напряжения, например, батарее 9 В. Подключите щупы к полюсам батареи: показания должны соответствовать номиналу с отклонением не более ±5%. Если мультиметр показывает 0 или зашкаливает, замените батарею прибора или проверьте предохранитель. Для моделей с аналоговой шкалой убедитесь, что стрелка не застревает и возвращается в нулевое положение после отключения щупов.
Далее протестируйте мультиметр на переменном напряжении 220 В в безопасной среде, например, на розетке с заведомо исправной проводкой. Вставьте щупы в гнёзда розетки (фаза и ноль), не касаясь металлических частей. Показания должны находиться в пределах 210–230 В. Если прибор выдаёт ошибку, нестабильные значения или отсутствие реакции, отключите его и проверьте целостность предохранителя (обычно 200–500 мА для режима напряжения). Не используйте мультиметр с повреждённым корпусом или неисправными разъёмами.
Завершите проверку тестом на сопротивление. Переведите прибор в режим измерения сопротивления (Ω) и замкните щупы между собой: показания должны стремиться к 0 Ом. Разомкните щупы – на дисплее должно появиться «OL» (перегрузка) или аналогичный символ. Если прибор не реагирует на замыкание или показывает стабильное сопротивление, замените щупы или откалибруйте мультиметр согласно инструкции производителя.
В каких точках сети безопаснее всего замерять ток 220В
Первичная точка – это входные клеммы автоматического выключателя в распределительном щите. Здесь ток можно замерить, отключив питание, подключив мультиметр в режиме амперметра последовательно с фазным проводом. Важно убедиться, что автомат находится в положении «выключено», а нагрузка отключена. Для этого используйте щупы с изолированными зажимами типа «крокодил», чтобы исключить случайное касание токоведущих частей.
Второй вариант – розеточные группы с разборными соединениями. Если розетка имеет винтовые клеммы, можно отсоединить фазный провод, подключить мультиметр между клеммой и проводом, а затем подать питание. Однако этот метод требует уверенного обращения с электропроводкой и строгого соблюдения последовательности действий: сначала отключение питания, затем подключение прибора, и только после этого – включение.
Для измерения тока в цепях с постоянной нагрузкой (например, освещение или стационарные приборы) безопаснее использовать специальные токовые клещи. Они позволяют замерять ток без разрыва цепи, обхватывая фазный провод. При этом мультиметр переводится в режим измерения переменного тока (AC), а диапазон выставляется с запасом – не менее 10А. Клещи должны быть сертифицированы для работы с напряжением 220В и иметь изолированные рукоятки.
В промышленных или бытовых сетях с трехфазным подключением безопаснее замерять ток на выходных клеммах пускателя или контактора. Эти устройства часто имеют отдельные клеммные колодки для подключения измерительных приборов. Перед началом работ необходимо убедиться, что пускатель обесточен, а нагрузка отключена. Для точности измерений рекомендуется использовать мультиметры с низким внутренним сопротивлением (не более 0,1 Ом).
Если требуется замерить ток в цепи с неизвестной нагрузкой, оптимальной точкой будет входной кабель прибора, подключенного к сети. Для этого отключите устройство, разберите вилку или корпус, найдите фазный провод и подключите мультиметр последовательно. После этого включите прибор и снимите показания. Этот метод подходит для проверки потребления конкретного оборудования, но требует аккуратности при работе с открытыми проводниками.
В сетях с УЗО (устройство защитного отключения) замер тока безопаснее проводить до УЗО, так как его срабатывание может исказить результаты. Подключение мультиметра выполняется аналогично – через разрыв фазного провода. При этом важно учитывать, что УЗО реагирует на дифференциальный ток, поэтому измерения должны проводиться быстро, чтобы избежать ложных срабатываний.
Наименее безопасные точки для измерения тока – это непосредственно на клеммах счетчика или в распределительных коробках с плотной укладкой проводов. В этих местах высока вероятность случайного касания соседних токоведущих частей, а также сложно обеспечить надежный контакт щупов. Если замер в таких точках неизбежен, используйте дополнительные средства защиты: диэлектрические перчатки, изолирующие подставки и инструмент с изолированными рукоятками.

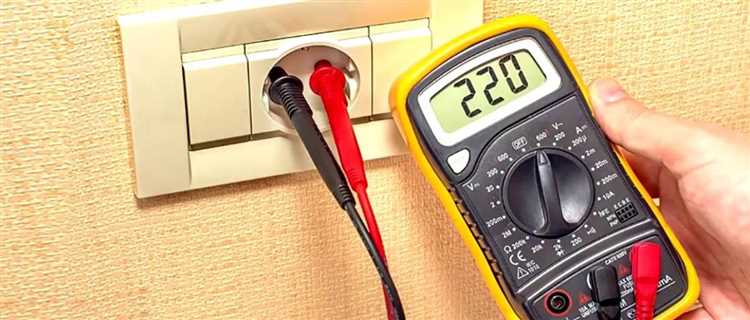

Как избежать короткого замыкания при измерении тока в розетке
Измерение тока в сети 220 В требует прямого последовательного подключения мультиметра в цепь, что создаёт риск короткого замыкания при ошибке. Основная опасность – случайное касание щупами фазного и нулевого контактов розетки, что вызовет мгновенный ток короткого замыкания до нескольких килоампер. Чтобы этого избежать, используйте только мультиметры с категорией безопасности не ниже CAT III 600 В или CAT IV 300 В, указанной на корпусе. Эти приборы выдерживают импульсные перенапряжения и имеют защиту от дугового разряда.
Перед измерением убедитесь, что мультиметр переключён в режим измерения тока (A) с пределом не ниже 10 А. Никогда не подключайте щупы напрямую к розетке в этом режиме – это гарантированное короткое замыкание. Вместо этого соберите цепь через нагрузку: подключите последовательно мультиметр, нагрузку (например, лампу накаливания 60–100 Вт) и вилку. Для надёжности используйте зажимные клеммы или специальные токовые клещи вместо щупов, если это возможно.
Работайте только одной рукой, держа вторую за спиной или в кармане. Это снижает риск протекания тока через сердце при случайном касании токоведущих частей. Перед подключением отключите питание автоматом, проверьте отсутствие напряжения индикаторной отвёрткой или мультиметром в режиме вольтметра. Если нагрузка не позволяет обесточить цепь, используйте изолированные инструменты и диэлектрические перчатки с классом защиты не ниже 1000 В.
Не оставляйте мультиметр в режиме измерения тока после завершения работы. Переключите его в режим напряжения или выключите, чтобы избежать случайного короткого замыкания при следующем использовании. Если прибор не имеет автоматического отключения, извлеките щупы из гнёзд после измерений. Храните мультиметр в чехле, чтобы предотвратить повреждение изоляции щупов и случайные замыкания контактов.
При работе с розетками старого образца или сомнительной проводкой используйте разделительный трансформатор 220/220 В мощностью не менее 500 Вт. Он исключает возможность короткого замыкания на землю и снижает риск поражения током. Если трансформатора нет, измеряйте ток только через заведомо исправную нагрузку, например, через удлинитель с встроенной защитой от перегрузок.
Какие ошибки чаще всего допускают при измерении тока 220В
Первая и самая опасная ошибка – попытка измерить ток в режиме амперметра без разрыва цепи. Мультиметр в режиме измерения тока подключается последовательно с нагрузкой, а не параллельно, как при замере напряжения. Подключение щупов к фазе и нулю в режиме «A» вызовет короткое замыкание, что приведёт к мгновенному срабатыванию автомата или, в худшем случае, к повреждению прибора и возгоранию. Для безопасного измерения тока на 220В используйте токовые клещи или разрывайте цепь, устанавливая мультиметр в разрыв провода.
Неправильный выбор предела измерений – вторая распространённая ошибка. Если мультиметр настроен на диапазон 200 мА, а ток в цепи превышает это значение (например, 5 А), прибор выйдет из строя или сгорит предохранитель. Для бытовых сетей 220В выбирайте предел не ниже 10 А, а лучше используйте режим «20 A» или «10 A» с соответствующим гнездом для подключения щупа. Перед измерением оцените мощность нагрузки: ток в 1 кВт при 220В составляет ~4,5 А, что поможет избежать перегрузки прибора.
Игнорирование полярности при подключении щупов в режиме постоянного тока (DC) – ошибка, характерная для новичков. Хотя в сети 220В переменный ток (AC), некоторые мультиметры требуют правильной полярности даже в этом режиме для корректного отображения знака тока. Перепутанные щупы не выведут прибор из строя, но могут исказить показания или вызвать сбой в работе. Всегда проверяйте маркировку гнёзд: чёрный щуп – «COM», красный – «A» или «mA» в зависимости от выбранного предела.
Работа без средств защиты и проверки исправности мультиметра – грубая ошибка, которая может стоить жизни. Перед измерением убедитесь, что корпус прибора не повреждён, щупы не имеют оголённых участков, а предохранитель исправен. Используйте диэлектрические перчатки и коврик, даже если уверены в своих действиях. Никогда не держитесь за металлические части щупов двумя руками – при пробое изоляции ток пройдёт через сердце. После завершения измерений сразу переводите мультиметр в режим напряжения или выключайте его, чтобы избежать случайного короткого замыкания при следующем использовании.
Как зафиксировать и правильно считать показания мультиметра
Перед началом измерений убедитесь, что мультиметр настроен на соответствующий диапазон тока (обычно 10А для сетевых измерений 220В). Подключите щупы в гнёзда: чёрный – в COM, красный – в разъём с маркировкой «10A» или «A». Если прибор не поддерживает автоматический выбор диапазона, установите переключатель в положение «A~» (переменный ток) с пределом не ниже 10А. Измерения на меньших диапазонах приведут к перегрузке и повреждению прибора.
Для фиксации показаний используйте функцию «Hold» (удержание), если она предусмотрена в вашей модели. Активируйте её после стабилизации значения на дисплее – обычно это занимает 1–2 секунды. На аналоговых мультиметрах следите за стрелкой: дождитесь её остановки и зафиксируйте положение относительно шкалы. При работе с цифровыми моделями без функции удержания записывайте показания сразу, так как при отключении цепи значение сбросится.
- Не полагайтесь на память – записывайте показания в блокнот или фотографируйте дисплей с указанием даты и времени.
- При измерении пусковых токов (например, двигателей) используйте режим «Max» или «Peak Hold», если он доступен.
- Проверяйте единицы измерения: мА, А или кА. Ошибка в интерпретации приведёт к неверным расчётам.
- Для точности повторите измерение 2–3 раза с интервалом в 30 секунд и сравните результаты.
После снятия показаний отключите мультиметр от цепи, начиная с красного щупа. Если прибор показывает «OL» (перегрузка) или «1» на старшем разряде, немедленно разорвите цепь – это сигнал о превышении допустимого тока. При анализе данных учитывайте погрешность прибора: для бюджетных моделей она составляет ±(1,5–3)% от измеряемой величины. Для критических измерений используйте мультиметры класса точности не ниже 1,0.
Что делать, если мультиметр не показывает ток в сети 220В
Первым делом проверьте правильность подключения щупов. Для измерения тока мультиметр должен быть включён в разрыв цепи: один щуп подключается к фазному проводу до нагрузки, второй – после. Если щупы подключены параллельно (как при измерении напряжения), прибор не зафиксирует ток. Убедитесь, что переключатель режимов установлен в положение «A» (амперы) с пределом измерения не ниже 10 А – стандартный диапазон для бытовых сетей.
Проверьте целостность предохранителя мультиметра. Большинство моделей оснащены плавким предохранителем на 10–15 А в цепи измерения тока. Если он перегорел, прибор не будет показывать значения даже при правильном подключении. Замените предохранитель на аналогичный по номиналу, указанному на корпусе или в инструкции. Использование предохранителя с большим номиналом опасно – он не защитит схему мультиметра от перегрузки.
Оцените нагрузку в цепи. Если мощность подключённого устройства слишком мала (например, светодиодная лампа на 5 Вт), ток может быть ниже порога чувствительности мультиметра (обычно 0,1–0,5 мА). Подключите более мощную нагрузку – например, обогреватель на 2 кВт – и повторите измерение. Для маломощных цепей используйте режим измерения миллиампер (mA) с пределом до 200 мА.
Исключите влияние паразитных сопротивлений. Окисленные контакты, слабые зажимы или длинные провода щупов могут создавать дополнительное сопротивление, искажая показания. Зачистите контакты наждачной бумагой, плотно зафиксируйте щупы в гнёздах мультиметра и используйте короткие провода сечением не менее 1,5 мм². Если щупы имеют повреждённую изоляцию, замените их – это снижает риск короткого замыкания.
Проверьте наличие напряжения в цепи. Если мультиметр не показывает ток, возможно, цепь разомкнута или нагрузка неисправна. Переключите прибор в режим измерения переменного напряжения (ACV) на предел 600–750 В и убедитесь, что между фазой и нулем присутствует ~220 В. Если напряжение есть, но ток не фиксируется, проблема в нагрузке или её подключении.
Используйте клещи токовые вместо мультиметра. Если измерение тока через разрыв цепи невозможно (например, в стационарной проводке), возьмите токовые клещи с диапазоном измерения до 100 А. Они позволяют измерять ток без физического разрыва цепи, обхватывая проводник. Убедитесь, что клещи рассчитаны на переменный ток (AC) и имеют частотный диапазон не менее 50 Гц.
Проверьте калибровку мультиметра. Со временем прибор может терять точность из-за износа компонентов или механических повреждений. Сравните показания с эталонным прибором или используйте функцию самодиагностики, если она предусмотрена в модели. Для профессиональных задач откалибруйте мультиметр в сервисном центре – погрешность не должна превышать ±1,5% для диапазона 10 А.
Если все проверки не дали результата, замените мультиметр. Дешёвые модели (до 1000 рублей) часто имеют низкую точность или неисправности в цепи измерения тока. Выбирайте прибор с классом точности не ниже 1,5, защитой от перегрузок и сертификатом соответствия ГОСТ. Для работы с сетью 220 В подходят модели с категорией безопасности CAT III 600 В или выше.
