Как подключить балансировочный разъем imax b6

Балансировочный разъем iMax B6 – ключевой элемент для корректной зарядки и обслуживания LiPo, LiFe и Li-ion аккумуляторов с несколькими ячейками. Неправильное подключение приводит к дисбалансу напряжений, перегреву или выходу батареи из строя. В этой инструкции разберём процесс пошагово, с акцентом на нюансы, которые часто упускают в стандартных руководствах.

Перед началом убедитесь, что зарядное устройство отключено от сети, а батарея разряжена до безопасного уровня (3,0–3,3 В на ячейку для LiPo). Используйте только оригинальный балансировочный кабель iMax B6 или совместимый аналог с идентичной распиновкой: черный провод – минус первой ячейки, красный – плюс последней, промежуточные провода соответствуют напряжениям между ячейками. Для 3S-аккумулятора это 4 провода, для 6S – 7.

Подключите основной силовой разъем батареи (XT60, Deans, EC5) к соответствующему порту на iMax B6. Затем вставьте балансировочный разъем в гнездо BALANCE на передней панели устройства. Убедитесь, что фиксатор разъема защелкнулся – неплотное соединение вызывает ошибку «Connection break» или неверные показания напряжений. Если батарея новая или долго хранилась, выполните первый цикл зарядки в режиме Balance Charge с током не выше 1C (например, 2A для 2200 мАч).

После подключения проверьте показания напряжений на экране iMax B6. Разница между ячейками не должна превышать 0,05 В – в противном случае выполните балансировку отдельно (Balance в меню). Для аккумуляторов с поврежденными проводами балансировочного разъема используйте адаптер с клеммами типа «банан» или перепаяйте разъем, соблюдая полярность. Избегайте механических нагрузок на провода – это приводит к обрывам и коротким замыканиям.

Необходимые инструменты и материалы для подключения

Для корректного подключения балансировочного разъема к зарядному устройству iMax B6 потребуется набор специализированных инструментов. Основной из них – паяльник мощностью 30–60 Вт с тонким жалом (1–2 мм) для работы с мелкими контактами. Дополнительно понадобится припой с флюсом (например, ПОС-61 или аналоги) диаметром 0,5–0,8 мм, чтобы обеспечить надежное соединение без перегрева проводников. Для изоляции мест пайки используйте термоусадочную трубку диаметром 2–3 мм или изоленту на основе ПВХ, устойчивую к температурам до 105°C.

Измерительные приборы помогут избежать ошибок при подключении. Мультиметр с функцией проверки целостности цепи (например, DT-830B или аналоги) необходим для контроля сопротивления между контактами балансировочного разъема и аккумулятора. Перед началом работ проверьте напряжение на каждой банке – допустимое отклонение не должно превышать ±0,05 В. Для точной настройки зарядного тока пригодится амперметр с диапазоном измерений до 10 А, подключаемый последовательно в цепь.

Балансировочный разъем iMax B6 совместим с большинством литий-полимерных и литий-ионных аккумуляторов, но требует правильного выбора кабеля. Используйте многожильный медный провод сечением 0,2–0,5 мм² (например, марки МГТФ или аналоги) для подключения к контактам разъема JST-XH. Для аккумуляторов с высоким током разряда (свыше 20 А) рекомендуется провод сечением не менее 0,75 мм², чтобы минимизировать падение напряжения. Избегайте алюминиевых проводников – их сопротивление выше, что может привести к перегреву.

Для фиксации разъема и предотвращения случайных размыканий потребуются пластиковые стяжки шириной 2,5–3,6 мм или нейлоновые хомуты. Они надежно закрепят кабель вдоль корпуса аккумулятора, исключая механические нагрузки на пайку. При работе с аккумуляторами формата 3S–6S используйте балансировочные платы (например, Turnigy или HobbyKing) – они упрощают подключение и снижают риск короткого замыкания. Для защиты от статического электричества применяйте антистатический браслет, подключенный к заземлению.

Дополнительные материалы зависят от условий эксплуатации. Если подключение выполняется в полевых условиях, возьмите спиртосодержащий очиститель контактов (например, FLUX-OFF) для удаления оксидной пленки с поверхности пайки. Для длительного хранения аккумуляторов после балансировки используйте огнестойкий чехол из стеклоткани или кевлара. При работе с высоковольтными сборками (свыше 22,2 В) обязательно наличие изолированных инструментов с диэлектрическим покрытием, чтобы исключить случайные замыкания.

Разбор конструкции балансировочного разъема iMax B6

Определение полярности проводов балансировочного кабеля

Балансировочный кабель iMax B6 имеет стандартную распиновку, но цветовая маркировка проводов может отличаться у разных производителей. Основные варианты: черный (общий минус), красный (основной плюс) и провода от белого до фиолетового для ячеек. Перед подключением проверьте документацию к аккумулятору или используйте мультиметр в режиме измерения постоянного напряжения (20 В).

Подключите черный щуп мультиметра к первому проводу кабеля (обычно черный), а красный щуп – поочередно к остальным. Напряжение между первым и вторым проводом должно составлять ~3,7 В для Li-ion/LiPo (одна ячейка). Если значение близко к нулю или отрицательное – полярность перепутана. Запишите последовательность напряжений: 3,7 В → 7,4 В → 11,1 В и т.д. для 2S, 3S и более.

Для аккумуляторов с неизвестной маркировкой используйте следующую методику:

1. Найдите провод с наименьшим потенциалом относительно остальных – это минус первой ячейки (обычно черный).
2. Следующий провод с напряжением +3,7 В относительно минуса – плюс первой ячейки.
3. Провод с напряжением +7,4 В – плюс второй ячейки, и так далее.

Ошибка в определении полярности приведет к неправильному балансиру или повреждению аккумулятора. Если мультиметр показывает обратные значения (например, -3,7 В), поменяйте щупы местами или переподключите провода. Для 6S-аккумуляторов максимальное напряжение между крайними проводами должно быть ~22,2 В.

У некоторых кабелей iMax B6 провода промаркированы цифрами (1–7 для 6S). В этом случае:

• Провод «1» – минус первой ячейки.
• Провод «2» – плюс первой ячейки (и минус второй).
• Провод «7» – плюс шестой ячейки (для 6S).

Если маркировка отсутствует, нанесите ее самостоятельно после проверки.

При подключении к разъему iMax B6 соблюдайте порядок: черный провод балансировочного кабеля всегда подключается к крайнему левому контакту разъема (если смотреть на устройство спереди). Остальные провода следуют по возрастанию напряжения. Для проверки подайте питание на зарядное устройство и убедитесь, что на экране отображается корректное количество ячеек.

Если напряжение между соседними проводами отличается более чем на 0,1 В – аккумулятор разбалансирован или поврежден. В этом случае проведите цикл балансировки перед зарядом. Для точности измерений используйте мультиметр с погрешностью не более 0,5%.

Подготовка аккумулятора к подключению разъема

Перед подключением балансировочного разъема iMax B6 проверьте напряжение каждой банки аккумулятора мультиметром. Для LiPo-аккумуляторов допустимый разброс между банками не должен превышать 0,05 В. Если разница больше, выполните выравнивающий заряд или замените аккумулятор. Для LiFePO4 допустимый разброс – до 0,1 В. Измерения проводите на полностью заряженном аккумуляторе, чтобы исключить ложные показания из-за саморазряда.

• Отключите аккумулятор от нагрузки и зарядного устройства минимум за 30 минут до подключения. Это необходимо для стабилизации внутренних процессов и предотвращения скачков напряжения.
• Проверьте целостность изоляции проводов балансировочного разъема. Даже микроскопические повреждения могут привести к короткому замыканию при подключении.
• Убедитесь, что полярность разъема соответствует типу аккумулятора. Для LiPo и Li-ion используется стандарт JST-XH, для LiFePO4 – часто JST-EH. Неправильное подключение выведет из строя контроллер балансировки.

Если аккумулятор хранился более 3 месяцев, выполните цикл разряда до 3,7 В на банку (для LiPo) или 3,3 В (для LiFePO4) с последующим полным зарядом. Это восстановит емкость и предотвратит деградацию химического состава. Для ускоренной проверки используйте режим «Storage» на iMax B6, но не полагайтесь на него как на единственный метод диагностики.

При работе с многоячеечными аккумуляторами (6S и выше) зафиксируйте разъем в неподвижном положении с помощью термоусадочной трубки или пластикового хомута. Вибрации или случайные рывки могут нарушить контакт, что приведет к некорректной балансировке. Для аккумуляторов с высоким током разряда (>30C) дополнительно закрепите основные силовые провода, чтобы исключить нагрев в местах соединений.

Запишите исходные параметры аккумулятора: напряжение банок, внутреннее сопротивление (если доступно) и дату проверки. Эти данные пригодятся для отслеживания деградации и принятия решения о замене. Для точного измерения внутреннего сопротивления используйте специализированные тестеры, такие как RC3563 или аналоги, а не встроенные функции iMax B6.

Правильное соединение проводов с балансировочной платой

Балансировочная плата iMax B6 оснащена 7-контактным разъемом JST-XH, где каждый контакт соответствует определенной ячейке литий-полимерного аккумулятора. Перед подключением убедитесь, что провода промаркированы согласно схеме: от черного (минус общей шины) до белого (последняя ячейка). Ошибка в полярности приведет к повреждению контроллера заряда или аккумулятора.

Для надежного соединения используйте только оригинальные кабели или провода сечением не менее 0,2 мм². Тонкие провода перегреваются при токе свыше 1 А, что искажает показания напряжения и нарушает балансировку. Зачистите изоляцию на 2–3 мм, облудите концы паяльником мощностью 25–40 Вт с температурой жала 300–350°C.

При подключении к плате соблюдайте последовательность: сначала общий минус (черный провод), затем ячейки от первой до последней (красный, оранжевый, желтый и т.д.). Проверьте фиксацию разъема – он должен входить в гнездо с легким щелчком. Если контакт не защелкивается, не прилагайте силу: осмотрите плату на предмет деформации пинов или загрязнения.

Избегайте скруток и изоленты при временном соединении. Даже микроскопический зазор между проводом и контактом вызывает падение напряжения до 0,1 В, что критично для балансировки ячеек. Для тестирования используйте мультиметр в режиме измерения постоянного напряжения, проверяя каждую пару контактов относительно общего минуса.

При пайке на плату следите за временем воздействия: не более 3 секунд на контакт. Превышение приводит к отслоению дорожек или повреждению термозащиты микросхемы. После пайки промойте плату спиртом и просушите 10 минут при комнатной температуре – остатки флюса увеличивают сопротивление контактов.

Если балансировочная плата не распознается устройством, отключите питание и прозвоните цепь на обрыв. Частая причина – обрыв провода у основания разъема из-за многократных изгибов. Восстановите соединение, укоротив провод на 5–7 мм и перепаяв контакт заново.

Для аккумуляторов с числом ячеек менее 6 (например, 3S) оставшиеся контакты разъема должны оставаться свободными. Подключение к ним проводов без нагрузки вызывает ложные срабатывания защиты iMax B6. Храните неиспользуемые провода в термоусадочной трубке, чтобы исключить случайные замыкания.

Фиксация и изоляция мест подключения

После подключения балансировочного разъема к iMax B6 закрепите провода так, чтобы исключить случайные рывки или вибрации. Используйте нейлоновые стяжки или изоленту с высокой адгезией (например, 3M Scotch 88), обхватывая кабель у основания разъема и ближайшей точки опоры – корпуса зарядного устройства или аккумулятора. Избегайте чрезмерного натяжения: стяжка должна фиксировать, но не деформировать изоляцию. Для LiPo-аккумуляторов с тонкими проводами применяйте стяжки шириной не более 2,5 мм, чтобы не повредить жилы.

Изоляция контактов – критически важный этап, особенно при работе с высокотоковыми цепями. Нанесите термоусадочную трубку диаметром на 20–30% больше сечения провода (например, 4 мм для кабеля 2,5 мм²) на каждое соединение, включая места пайки или обжимные клеммы. Прогревайте трубку строительным феном при температуре 120–150°C до равномерного обжатия. Для дополнительной защиты используйте жидкую изоляцию (например, Plasti Dip) на стыках разъемов, где термоусадка не обеспечивает герметичность.

При фиксации разъема на корпусе аккумулятора избегайте металлических крепежей – они могут вызвать короткое замыкание. Вместо этого применяйте двусторонний скотч с акриловым клеем (например, 3M VHB) или силиконовые прокладки толщиной 1–2 мм. Для LiFePO4-аккумуляторов, склонных к нагреву, выбирайте термостойкие материалы (до 120°C). Проверьте надежность крепления, потянув разъем с усилием 3–5 Н – он не должен смещаться.

В условиях повышенной влажности или пыли дополнительно герметизируйте места подключения. Нанесите тонкий слой силиконового герметика (например, Dow Corning 732) вокруг основания разъема, избегая попадания на контакты. Для временной защиты используйте полиэтиленовые колпачки или самоклеящуюся пленку (например, Kapton), которые легко удаляются без остатков. Не применяйте изоленту на основе ПВХ – она теряет адгезию при температурах выше 60°C.

После завершения работ проверьте сопротивление изоляции между контактами и корпусом мультиметром в режиме мегаомметра (предел 500 В). Показания должны быть не менее 10 МОм. Если значение ниже, повторно изолируйте проблемные участки или замените поврежденные провода. Храните аккумулятор с подключенным разъемом в сухом месте при температуре 10–25°C, чтобы избежать окисления контактов.

Проверка корректности подключения перед включением

Перед подачей питания на iMax B6 убедитесь, что балансировочный разъем аккумулятора подключен к соответствующему порту на зарядном устройстве. Проверьте соответствие количества контактов: для LiPo-аккумуляторов с 2–6 ячейками используйте разъемы с 3–7 проводами соответственно. Ошибка в подключении (например, использование 4-проводного разъема для 3S-аккумулятора) приведет к некорректному определению напряжения ячеек и потенциальному повреждению батареи.

Проверьте надежность фиксации разъемов. Балансировочный штекер должен плотно входить в гнездо без люфта, а силовые провода – не иметь видимых повреждений изоляции или окисления контактов. Даже минимальное смещение разъема может привести к прерыванию цепи во время зарядки, что спровоцирует ошибку «Connection Break» или неравномерное распределение тока между ячейками. При необходимости очистите контакты спиртом и зафиксируйте провода изолентой.

Отключите все дополнительные устройства (например, вентиляторы, мониторы напряжения) от аккумулятора перед проверкой. Параллельное подключение нагрузки во время диагностики подключения исказит показания напряжения и может вызвать ложное срабатывание защиты iMax B6. Убедитесь также, что зарядное устройство не подключено к источнику питания – проверка проводится только при отключенном сетевом адаптере или блоке питания.

После визуального осмотра и проверки мультиметром выполните тестовый запуск в режиме «Balance Charge» с минимальным током (0,1–0,5 А). На экране iMax B6 должны отобразиться корректные параметры: количество ячеек, их индивидуальные напряжения (разброс не более 0,05 В) и общее напряжение батареи. Если устройство выдает ошибку «Cell Count Mismatch» или напряжение одной из ячеек равно 0 В, немедленно отключите питание и перепроверьте подключение балансировочного разъема.

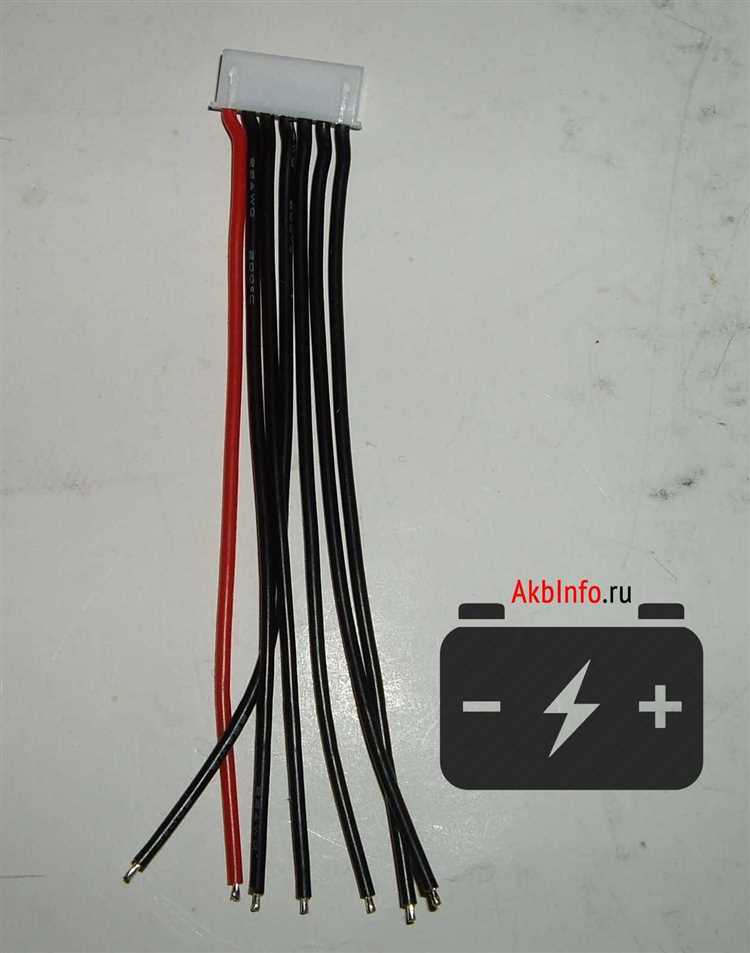

Тестирование работы балансировки на зарядном устройстве

После подключения балансировочного разъема к iMax B6 запустите режим заряда с активированной функцией балансировки. На экране устройства отображаются напряжения каждой ячейки в реальном времени – критически важно, чтобы разница между ними не превышала 0,03 В на этапе предварительной проверки. Если отклонение выше, отключите аккумулятор и проверьте контакты разъема на окисление или неплотное соединение. Для LiPo-аккумуляторов 3S-6S допустимый порог балансировки составляет 0,01–0,02 В между ячейками после завершения цикла.

Во время теста фиксируйте показания каждые 10 минут в таблице:

Типичные ошибки и способы их устранения

Одна из частых ошибок – неправильное подключение балансировочного разъема, когда контакты перепутаны местами или не до конца вставлены в гнездо. Это приводит к некорректному считыванию напряжения на банках аккумулятора, а в худшем случае – к короткому замыканию. Проверьте соответствие цветовой маркировки проводов разъема (обычно: черный – минус, красный – плюс, остальные – банки) и убедитесь, что фиксатор щелкнул. Если устройство не распознает аккумулятор, отключите питание, переподключите разъем и повторите попытку. Для LiPo/Li-ion аккумуляторов критично соблюдать полярность каждой банки – ошибка даже на одной из них вызовет сбой балансировки.

Игнорирование предупреждений о превышении тока заряда – вторая распространенная проблема. iMax B6 ограничивает ток в зависимости от типа аккумулятора (например, 1C для LiPo), но пользователи часто выставляют завышенные значения, что ведет к перегреву или деградации элементов. Если устройство выдает ошибку «Input current too high», снизьте ток заряда на 20–30% от номинала или проверьте источник питания – его напряжение должно быть в пределах 11–18 В, а мощность достаточной для выбранного режима. При перегреве аккумулятора (температура выше 45°C) немедленно прекратите заряд и дайте ему остыть.
