Как подключить энкодер к ардуино

Энкодеры – это датчики обратной связи, которые преобразуют механическое вращение в цифровые сигналы. Для Arduino чаще всего используют инкрементальные энкодеры с двумя выходными каналами (A и B) и, иногда, третьим каналом (Z) для индексации. Типичные модели: KY-040, EC11 или AS5600 (магнитный). Выбор зависит от задачи: KY-040 подходит для простых проектов с разрешением 20 импульсов на оборот, AS5600 – для точного позиционирования с разрешением до 12 бит.

Подключение требует учета электрических характеристик. Стандартные энкодеры работают на 5 В, но некоторые модели (например, AS5600) совместимы с 3.3 В. Для надежной работы используйте подтягивающие резисторы на 10 кОм между выходами A/B и питанием, если энкодер не имеет встроенных. Без них сигналы могут «плавать», вызывая ложные срабатывания. Для энкодеров с высокой скоростью вращения (>1000 об/мин) рекомендуется добавить конденсаторы 0.1 мкФ между выходами и землей для фильтрации шумов.

Программная обработка сигналов энкодера реализуется через прерывания или опрос в цикле. Прерывания (attachInterrupt()) предпочтительны для высокоскоростных задач, так как минимизируют задержки. Для Arduino Uno доступны только два внешних прерывания (пины 2 и 3), поэтому подключайте каналы A и B именно к ним. Пример кода для обработки прерываний:

volatile int counter = 0; void setup() { pinMode(2, INPUT_PULLUP); pinMode(3, INPUT_PULLUP); attachInterrupt(digitalPinToInterrupt(2), handleA, CHANGE); attachInterrupt(digitalPinToInterrupt(3), handleB, CHANGE); } void handleA() { counter += (digitalRead(2) == digitalRead(3)) ? 1 : -1; }

Для точной калибровки учитывайте квадратурное декодирование. Энкодеры генерируют сигналы со сдвигом фаз на 90°, что позволяет определять направление вращения. Ошибки в подключении (например, перепутанные каналы A и B) приведут к некорректному счету. Проверяйте фазу с помощью осциллографа или логического анализатора. Если инструментов нет, используйте простой тест: вращайте вал в одну сторону и следите за счетчиком – он должен только увеличиваться или уменьшаться.

Подключение энкодера к Arduino: пошаговая инструкция

Используйте библиотеку Encoder.h от Paul Stoffregen для обработки сигналов. Установите её через менеджер библиотек Arduino IDE: Sketch → Include Library → Manage Libraries → введите «Encoder». Библиотека поддерживает аппаратные прерывания, что критично для точного считывания положения вала. Подключите энкодер к пинам, поддерживающим прерывания (для Uno – D2 и D3).

Пример кода для базовой работы с энкодером:

#include <Encoder.h>
Encoder myEnc(2, 3); // CLK на D2, DT на D3
void setup() {
Serial.begin(9600);
}
void loop() {
long position = myEnc.read();
Serial.println(position);
delay(50);
}

При работе с высокоскоростными энкодерами (>100 импульсов на оборот) используйте аппаратные прерывания на всех поддерживаемых пинах. Для Arduino Mega это пины 2, 3, 18, 19, 20, 21. Избегайте программных задержек (delay()) в коде – они блокируют обработку прерываний. Вместо этого используйте millis() для неблокирующих таймеров.

Для фильтрации дребезга контактов кнопки энкодера (SW) примените программную задержку в 50 мс после срабатывания. Пример:

if (digitalRead(4) == LOW) {
delay(50);
if (digitalRead(4) == LOW) {
// Действие при нажатии
}
}

Оптимизируйте энергопотребление, отключая питание энкодера через транзистор (например, 2N2222) в режиме сна. Управляйте базой транзистора с цифрового пина Arduino. Это критично для батарейных проектов: KY-040 потребляет до 10 мА в активном режиме. Для точной калибровки энкодера используйте эталонный датчик положения и сравнивайте показания в нескольких точках оборота.

Выбор подходящего энкодера для проекта

Энкодеры делятся на два основных типа: инкрементальные и абсолютные. Инкрементальные генерируют импульсы при вращении, подсчитываемые Arduino для определения угла поворота. Абсолютные выдают уникальный код для каждой позиции, сохраняя данные даже после отключения питания. Для проектов с непрерывным вращением (например, регулировка громкости) подойдут инкрементальные модели с разрешением от 20 до 600 импульсов на оборот (P/R). Абсолютные требуются там, где критична точная позиция после перезагрузки – например, в робототехнике или системах наведения.

Ключевые параметры при выборе: разрешение, тип выходного сигнала и напряжение питания. Разрешение в 20–100 P/R достаточно для простых интерфейсов, 300–600 P/R – для точных измерений. Выходной сигнал может быть квадратурным (два канала A и B с фазовым сдвигом 90°) или одноканальным (один импульс на шаг). Квадратурные энкодеры позволяют определять направление вращения, что необходимо для большинства проектов. Напряжение питания должно соответствовать логическому уровню Arduino: 5 В для Uno/Nano, 3,3 В для ESP32 или Due.

EC11 – бюджетный вариант с разрешением 20–30 P/R, подходит для ручек управления меню. Имеет встроенную кнопку, но низкую точность.
KY-040 – популярный модуль с 20 P/R, квадратурным выходом и кнопкой. Совместим с 5 В, но требует подтягивающих резисторов.
AS5600 – магнитный абсолютный энкодер с разрешением 12 бит (4096 позиций). Работает через I2C, идеален для точных механизмов.
HEDS-5540 – оптический энкодер с 500 P/R, используется в промышленных приложениях. Требует внешнего питания 5 В и дополнительной обвязки.

Для проектов с ограниченным пространством выбирайте компактные модели: PEC11R (диаметр 11 мм) или EN11-HSM1BF20 (монолитный корпус). Если энкодер будет работать в условиях вибрации или пыли, отдайте предпочтение магнитным (AS5600) или герметичным оптическим (например, OMRON E6B2-CWZ6C). Избегайте энкодеров с открытыми контактами в средах с высокой влажностью – они быстро выходят из строя.

При подключении к Arduino учитывайте нагрузку на пины. Квадратурные энкодеры с высоким разрешением (>300 P/R) могут генерировать до 10 кГц сигнала, что требует использования аппаратных прерываний (пины 2 и 3 на Uno) или специализированных библиотек (Encoder.h). Для абсолютных энкодеров с интерфейсом I2C или SPI проверьте совместимость с тактовой частотой шины. Если проект предполагает быстрое вращение, выбирайте модели с низким моментом сопротивления – например, Bourns PEC11 вместо механически жёстких промышленных аналогов.

Необходимые компоненты и инструменты для сборки

Для подключения энкодера к Arduino потребуется базовый набор компонентов. Основной элемент – инкрементальный энкодер с разрешением не менее 20 импульсов на оборот, например, KY-040 или EC11. Эти модели оснащены встроенной кнопкой, что расширяет функционал. При выборе обратите внимание на напряжение питания: большинство энкодеров работают от 5 В, что совместимо с Arduino Uno, Nano или Mega.

Помимо энкодера, понадобятся соединительные провода типа «папа-мама» или «папа-папа» длиной 10–20 см. Для надежного соединения используйте провода с силиконовой изоляцией сечением 0,14–0,25 мм² – они гибкие и устойчивы к перегибам. Избегайте тонких проводов из наборов для макетирования: они часто ломаются при многократном подключении.

Макетная плата (breadboard) с шагом 2,54 мм упростит сборку прототипа. Выбирайте плату с металлическими контактными пружинами – они обеспечивают лучший контакт, чем пластиковые. Для стабилизации схемы добавьте конденсаторы: керамический на 0,1 мкФ между питанием и землей энкодера и электролитический на 10–100 мкФ на входе питания Arduino.

Инструменты минимальны, но критичны. Мультиметр с режимом прозвонки поможет проверить целостность проводов и контактов энкодера. Паяльник с тонким жалом (25–30 Вт) и припой диаметром 0,5–0,8 мм пригодятся, если потребуется удлинить провода или зафиксировать соединения. Для зачистки проводов используйте стриппер с регулировкой глубины резания – это предотвратит повреждение жил.

Дополнительно пригодится отвертка с крестообразным шлицем PH0 для фиксации энкодера на корпусе, если планируется монтаж в проект. Для защиты от помех рекомендуется экранированный кабель типа FTP, особенно если энкодер удален от Arduino более чем на 30 см. В случае использования беспаечной макетной платы проверьте ее на отсутствие окисленных контактов – они могут вызывать ложные срабатывания.

Программная часть потребует Arduino IDE версии 1.8.19 или новее. Установите библиотеку Encoder от Paul Stoffregen (доступна через менеджер библиотек) – она оптимизирована для работы с прерываниями и снижает нагрузку на процессор. Для тестирования схемы загрузите пример «Basic» из библиотеки, чтобы убедиться в корректности подключения до написания собственного кода.

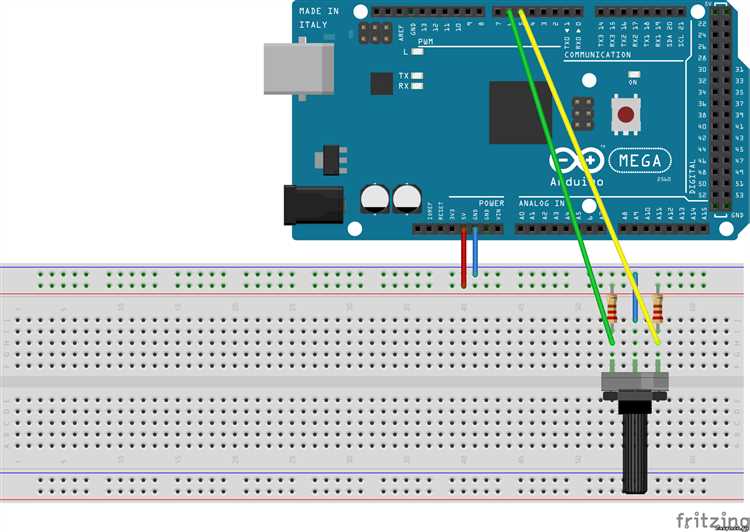

Схема подключения энкодера к плате Arduino

Настройка питания и заземления для стабильной работы

Энкодеры, особенно инкрементальные, чувствительны к помехам в цепях питания и заземления. Для Arduino Uno или Nano используйте стабилизированный источник 5 В с током не менее 500 мА. Если энкодер потребляет 20–30 мА, а остальные компоненты (датчики, дисплей) – ещё 200–300 мА, запас по току предотвратит просадки напряжения при скачках нагрузки.

Если энкодер питается от внешнего источника (например, 12 В), используйте гальваническую развязку. Оптопары PC817 или изолированные DC-DC преобразователи (например, B0505S-1W) исключат влияние помех от силовой части. При этом сигнальные линии энкодера подключайте к Arduino через резисторы 1–10 кОм для ограничения тока и защиты от статического электричества.

Проверяйте качество пайки и контактов. Холодные пайки или окисленные клеммы создают паразитные сопротивления, которые приводят к нестабильному питанию. Для энкодеров с разъёмами используйте позолоченные контакты и фиксирующие колодки. Если провода подключены через клеммники, затягивайте винты с усилием 0,5–0,8 Н·м – этого достаточно для надёжного контакта без деформации проводов.

При работе в условиях электромагнитных помех (например, рядом с частотными преобразователями) экранируйте кабели энкодера. Используйте витую пару с экраном, заземлённым только с одной стороны – на корпусе Arduino. Экран не должен быть частью сигнальной цепи. Для дополнительной защиты добавьте ферритовые кольца на кабель питания и сигнальные линии.

Тестируйте стабильность питания осциллографом. Подключите щуп между 5V и GND энкодера и прокрутите вал на максимальной скорости. Допустимые пульсации – не более 50 мВ от пикового значения. Если наблюдаются скачки более 100 мВ, увеличьте ёмкость конденсаторов или замените источник питания на более мощный. Для энкодеров с аналоговым выходом (например, потенциометрических) проверяйте линейность сигнала при разных нагрузках – нестабильное питание искажает показания.

Программирование базового кода для считывания сигналов

Базовый код начинается с подключения библиотеки и инициализации объекта энкодера. Пример минимальной настройки:

#include <Encoder.h>
Encoder myEnc(2, 3);  // Пин 2 – канал A, пин 3 – канал B
long oldPosition = -999;
void setup() {
Serial.begin(9600);
}
void loop() {
long newPosition = myEnc.read();
if (newPosition != oldPosition) {
oldPosition = newPosition;
Serial.println(newPosition);
}
}

Функция read() возвращает текущее положение энкодера в импульсах. Значение может быть как положительным (вращение по часовой стрелке), так и отрицательным (против часовой). Для энкодеров с разрешением 20 импульсов на оборот полный оборот даст ±20 импульсов. Если требуется считывать скорость вращения, добавьте таймер и вычисляйте разницу между текущим и предыдущим положением за фиксированный интервал времени.

При использовании энкодера без библиотеки потребуется ручная обработка прерываний. Подключите каналы A и B к пинам с поддержкой прерываний (например, 2 и 3 для Arduino Uno) и настройте прерывания по фронту сигнала. Пример обработчика прерывания:

volatile long encoderPos = 0;
byte lastState = 0;
void setup() {
pinMode(2, INPUT_PULLUP);
pinMode(3, INPUT_PULLUP);
attachInterrupt(digitalPinToInterrupt(2), updateEncoder, CHANGE);
attachInterrupt(digitalPinToInterrupt(3), updateEncoder, CHANGE);
Serial.begin(9600);
}
void updateEncoder() {
byte currentState = (digitalRead(2) << 1) | digitalRead(3);
if (currentState != lastState) {
switch ((lastState << 2) | currentState) {
case 0b0001: case 0b0111: case 0b1110: case 0b1000: encoderPos++; break;
case 0b0010: case 0b1011: case 0b1101: case 0b0100: encoderPos--; break;
}
lastState = currentState;
}
}
void loop() {
Serial.println(encoderPos);
delay(100);
}

Этот метод требует точной настройки состояний для корректного определения направления вращения. Таблица переходов состояний (Gray-код) исключает ложные срабатывания при дребезге. Для энкодеров с кнопкой добавьте отдельный пин и обрабатывайте его состояние через digitalRead().

Оптимизируйте код для конкретных задач. Если энкодер используется для управления меню, ограничьте диапазон значений с помощью constrain(). Для регулировки яркости светодиода или громкости звука преобразуйте импульсы в ШИМ-сигнал через map(). Пример:

int brightness = map(newPosition, 0, 100, 0, 255);
analogWrite(9, brightness);

Для энкодеров с высоким разрешением (>100 импульсов на оборот) увеличьте частоту опроса или используйте аппаратные таймеры. На платах с несколькими ядрами (например, ESP32) вынесите обработку энкодера в отдельное ядро, чтобы избежать задержек в основном цикле.

Обработка дребезга контактов энкодера в скетче

Дребезг контактов энкодера – физическое явление, при котором механические переключатели генерируют серию ложных импульсов в момент замыкания или размыкания. Для энкодера с разрешением 20 импульсов на оборот дребезг может вызывать до 5–10 ложных срабатываний на один реальный импульс, что приводит к некорректному подсчёту положения. Основные методы борьбы: аппаратный (RC-фильтры) и программный. Программный подход эффективнее, так как не требует дополнительных компонентов и гибок в настройке.

Минимальная задержка для подавления дребезга зависит от типа энкодера. Для механических энкодеров с тактильным откликом (например, EC11) достаточно 5–20 мс. Оптические энкодеры (AS5600) практически не подвержены дребезгу, но при использовании дешёвых моделей с пластиковыми контактами задержка может достигать 50 мс. Тестирование конкретного энкодера с помощью осциллографа или логического анализатора поможет определить оптимальное значение.

Простейший способ программной фильтрации – использование функции delay() после обнаружения изменения состояния. Пример для энкодера с двумя фазами (A и B):

Если состояние изменилось, запускаем задержку на 10 мс.
Повторно считываем состояние после задержки.
Если состояние осталось прежним, регистрируем событие.

Этот метод прост, но блокирует выполнение остального кода на время задержки, что неприемлемо для систем реального времени.

Более эффективный подход – неблокирующая фильтрация с использованием таймера. В Arduino для этого подходит библиотека millis(). Алгоритм:

При обнаружении изменения состояния сохраняем текущее время (millis()) в переменную lastDebounceTime.
В каждом цикле loop() проверяем, прошло ли с момента последнего изменения больше заданного интервала (например, 15 мс).
Если интервал истёк и состояние не изменилось, обрабатываем событие.

unsigned long lastDebounceTime = 0;
unsigned long debounceDelay = 15;
bool lastButtonState = LOW;
bool buttonState;
void loop() {
bool reading = digitalRead(encoderPinA);
if (reading != lastButtonState) {
lastDebounceTime = millis();
}
if ((millis() - lastDebounceTime) > debounceDelay) {
if (reading != buttonState) {
buttonState = reading;
// Обработка события
}
}
lastButtonState = reading;
}

Для энкодеров с квадратурным выходом (две фазы, A и B) дребезг обрабатывается отдельно для каждого канала. Однако важно учитывать взаимосвязь сигналов: ложные импульсы на одном канале могут вызывать ложное декодирование направления вращения. Решение – проверять оба канала одновременно и игнорировать изменения, если они не соответствуют ожидаемой последовательности (например, A↑B↓ для вращения по часовой стрелке).

Библиотеки для работы с энкодерами, такие как Encoder от Paul Stoffregen или RotaryEncoder, уже содержат встроенные механизмы подавления дребезга. Например, Encoder использует метод "временного окна": если импульсы поступают чаще, чем раз в 1 мс, они игнорируются. Для большинства энкодеров этого достаточно, но для дешёвых моделей может потребоваться увеличение параметра ENCODER_DO_NOT_USE_INTERRUPTS до 2–5 мс.

При использовании прерываний дребезг обрабатывается аналогично, но с учётом особенностей работы обработчиков. Прерывания срабатывают мгновенно, поэтому задержку нельзя реализовать через delay(). Вместо этого:

В обработчике прерывания сохраняем текущее время и состояние.
В основном цикле проверяем, прошло ли достаточно времени с момента последнего прерывания.
Если да, обрабатываем событие; если нет – игнорируем.

Пример для прерывания по изменению состояния:

volatile unsigned long lastInterruptTime = 0;
const unsigned long interruptDebounceDelay = 10;
void encoderISR() {
unsigned long interruptTime = millis();
if (interruptTime - lastInterruptTime > interruptDebounceDelay) {
// Обработка события
}
lastInterruptTime = interruptTime;
}

Для критичных приложений, где важна максимальная точность (например, станки с ЧПУ), комбинируют аппаратные и программные методы. Аппаратный RC-фильтр (10 кОм + 100 нФ) снижает количество ложных импульсов на 80–90%, а программная фильтрация устраняет оставшиеся. В таких случаях задержку можно уменьшить до 1–2 мс, что ускоряет реакцию системы без потери стабильности.
