Штекер 3,5 мм (TRS или TRRS) – самый распространённый разъём для аудиоколонок, но его контакты часто ломаются из-за механических нагрузок. Средний срок службы штекера при активном использовании – 1–2 года. Если звук пропадает или появляются помехи, проблема, скорее всего, в нём. Замена штекера обойдётся в 50–200 рублей (стоимость нового разъёма), тогда как ремонт в сервисе может стоить 500–1000 рублей.
Для работы потребуются: паяльник мощностью 25–40 Вт, припой ПОС-61, канифоль, кусачки, нож для зачистки проводов, мультиметр (для проверки цепи) и новый штекер. Выбирайте разъём с металлическим корпусом – пластиковые аналоги менее надёжны. Перед началом отключите колонки от источника питания и проверьте провода на обрыв тестером.
Стандартный штекер 3,5 мм имеет три контакта: земля (общий провод), левый канал и правый канал. В TRRS-версиях добавляется четвёртый контакт для микрофона. Цветовая маркировка проводов может отличаться: чаще всего земля – зелёный или медный, левый канал – белый, правый – красный. Если маркировка отсутствует, прозвоните провода мультиметром, чтобы определить их назначение.
При пайке соблюдайте температурный режим: перегрев проводов приводит к оплавлению изоляции и короткому замыканию. Время пайки одного контакта не должно превышать 3–5 секунд. После сборки проверьте качество соединения: подключите колонки и воспроизведите аудио на разных частотах. Если звук искажается, перепаяйте контакты заново.

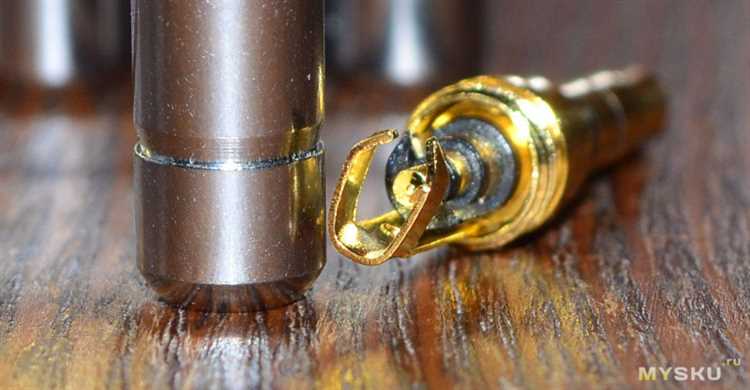

Какие инструменты и материалы понадобятся для замены штекера
Для замены штекера на акустических колонках потребуется минимальный набор инструментов, но их выбор зависит от типа разъёма и конструкции кабеля. Основные варианты штекеров: 3,5 мм (мини-джек), 6,3 мм (джек), RCA (тюльпан) или XLR. Убедитесь, что новый штекер совпадает по типу и количеству контактов с оригинальным.
Необходимые инструменты:
- Паяльник мощностью 25–40 Вт с тонким жалом – для работы с мелкими контактами. Избегайте мощных паяльников (60 Вт и выше), так как они могут повредить изоляцию проводов.
- Припой ПОС-61 или аналогичный с флюсом – диаметр 0,5–1 мм. Бессвинцовые припои (например, Sn96.5Ag3Cu0.5) подойдут для чувствительной электроники.
- Кусачки или бокорезы с острыми лезвиями – для зачистки и обрезки проводов. Подойдут модели с длиной режущей кромки 10–15 мм.
- Стриппер (инструмент для снятия изоляции) – если кабель многожильный, выбирайте модель с регулировкой глубины резки (например, Knipex 12 40 200).
- Пинцет с антистатическим покрытием – для удержания мелких деталей при пайке. Металлические пинцеты с изолированными ручками предпочтительнее пластиковых.
- Мультиметр в режиме прозвонки – для проверки целостности проводов и правильности подключения контактов. Базовые модели (DT-830B) справятся с задачей.
- Термоусадочная трубка диаметром 3–6 мм – для изоляции соединений. Подберите трубку с коэффициентом усадки 2:1 или 3:1.
- Фен строительный или зажигалка – для усадки трубки. Бытовые фены не всегда дают нужную температуру (120–150°C).
Дополнительные материалы:
- Новый штекер – выбирайте модели с металлическим корпусом и позолоченными контактами (например, Neutrik NYS229 для 6,3 мм). Пластиковые штекеры менее надёжны.
- Изолента ПВХ или жидкая изоляция (например, Plasti Dip) – как резервный вариант, если термоусадка недоступна. Избегайте канцелярского скотча.
- Спирт изопропиловый (90% и выше) – для очистки контактов перед пайкой. Не используйте ацетон или растворители на основе нефтепродуктов.
- Наждачная бумага зернистостью P400–P600 – для зачистки окисленных контактов штекера. Мелкозернистая шкурка не повредит покрытие.
Если кабель экранированный (например, в микрофонных или профессиональных аудиосистемах), потребуется медная оплётка или фольгированный скотч для восстановления экрана. При пайке многожильных проводов используйте лужёные наконечники или скручивайте жилы в плотный жгут.
Для разборных штекеров (например, Switchcraft 35HD) пригодится отвёртка с плоским шлицем шириной 2–3 мм. Некоторые модели требуют специальных ключей – уточняйте в инструкции к штекеру. Если корпус штекера крепится на винтах, используйте отвёртку с магнитным наконечником, чтобы не потерять мелкие детали.
Рабочее место должно быть оборудовано антистатическим ковриком или заземлённым браслетом, если вы работаете с чувствительной электроникой. Освещение – яркое, направленное (например, настольная лампа с регулировкой угла). Для фиксации деталей используйте третью руку с лупой или тиски с мягкими губками.
Перед началом работ проверьте кабель на обрывы мультиметром. Если провод повреждён ближе к середине, рассмотрите вариант полной замены кабеля – пайка встык ненадёжна. Для временного ремонта подойдёт соединительный разъём (например, RCA или XLR), но он увеличивает сопротивление и может ухудшить качество звука.
Как правильно разобрать старый штекер и подготовить провода
Перед началом работы отключите колонки от источника звука и питания. Осмотрите штекер: если он металлический, зажмите его в тисках или плоскогубцах, чтобы предотвратить прокручивание. Пластиковые штекеры разбираются проще – достаточно открутить или отщелкнуть корпус. Внутри вы увидите три провода (для стерео): общий (земля, обычно бесцветный или медный), левый канал (белый или зеленый) и правый канал (красный). Запомните их расположение или сфотографируйте.
Если штекер неразборный, аккуратно срежьте его ножом или кусачками на расстоянии 2–3 см от основания. Избегайте повреждения изоляции проводов – это усложнит дальнейшую работу. Для разборных моделей открутите фиксирующую гайку или снимите защитный колпачок, поддев его отверткой. Внутри может быть заливка компаундом – удалите её паяльником или нагревом, но не перегревайте провода.
Зачистите концы проводов на 5–7 мм, используя стриппер или острый нож. Если жилы многопроволочные, скрутите их пальцами, чтобы избежать распушения. Окисленные контакты зачистите мелкозернистой наждачной бумагой или протрите спиртом. Проверьте целостность проводов мультиметром в режиме прозвонки: сопротивление между каналами и землей должно быть близко к нулю, а между каналами – бесконечность.
При пайке используйте припой с канифолью и паяльник мощностью 25–40 Вт. Нагрейте провод и штекер, нанесите припой тонким слоем, избегая излишков. Если провода припаяны к лепесткам штекера, отпаяйте их поочередно, фиксируя пинцетом. Для временного соединения (например, при тестировании) можно использовать клеммники или скрутку с изолентой, но это ненадежно.
Если штекер имеет пластиковый корпус с защелками, разберите его осторожно, чтобы не сломать фиксаторы. В металлических штекерах типа TRS (3,5 мм) контакты часто припаяны к латунным лепесткам – их легко повредить при чрезмерном усилии. Для удобства закрепите штекер в держателе или зажмите в струбцине, освободив руки для работы с проводами.
После разборки проверьте состояние изоляции проводов. Если она потрескалась или оплавилась, укоротите провод на 1–2 см и зачистите заново. При обрыве жилы внутри изоляции используйте термоусадочную трубку для восстановления защиты. Для экранированных кабелей отделите оплетку от центральной жилы, скрутите её в отдельный провод и залудите конец.
Перед сборкой убедитесь, что провода не перекручены и не касаются друг друга. Для фиксации используйте термоусадку или изоленту, накладывая её внахлест. Если штекер имеет резьбу, затяните гайку до упора, но не переусердствуйте – пластик может треснуть. После сборки проверьте звук на разных уровнях громкости: треск или пропадание канала указывают на некачественное соединение.
Определение полярности проводов перед подключением нового штекера
Полярность проводов в аудиокабелях критична для корректной работы колонок – перепутанные «+» и «−» приведут к фазовому сдвигу, искажению звука или полному его отсутствию. На большинстве динамиков и штекеров полярность маркируется: «+» обозначается красным цветом, надписью или выпуклым рельефом на корпусе, «−» – чёрным, синим или гладкой поверхностью. Если маркировка стёрта, используйте мультиметр в режиме измерения постоянного напряжения (200 мВ): подключите щупы к проводам, слегка постучите по динамику – при правильной полярности стрелка отклонится вправо. Альтернативный метод: подайте на колонку тестовый сигнал (например, 1 кГц) и наблюдайте за движением диффузора – при правильном подключении он должен двигаться наружу.
Для штекеров типа TRS (3,5 мм или 6,35 мм) стандартная распиновка: «кончик» (tip) – левый канал (+), «кольцо» (ring) – правый канал (+), «корпус» (sleeve) – общий провод (−). Убедитесь, что провода от динамиков соответствуют этой схеме: левый «+» к tip, правый «+» к ring, оба «−» к sleeve. Если колонки монофонические, объедините «+» в один провод и подключите к tip, а «−» – к sleeve. При работе с многожильными кабелями зачищайте провода на 5–7 мм, скручивайте жилы и облуживайте паяльником для надёжного контакта – окисление или неплотное соединение вызовет треск или пропадание сигнала.
Пошаговая сборка нового штекера с подключением проводов
Перед началом работы подготовьте инструменты: паяльник мощностью 25–40 Вт, припой ПОС-61, флюс (канифоль или паяльную кислоту), кусачки, стриппер для снятия изоляции, мультиметр, термоусадочную трубку диаметром 2–3 мм и новый штекер типа TRS (3,5 мм) или XLR в зависимости от колонок. Убедитесь, что провода колонок не имеют повреждений – проверьте целостность изоляции и отсутствие обрывов мультиметром в режиме прозвонки.
Разберите новый штекер: открутите корпус или снимите защитный колпачок, если он предусмотрен конструкцией. Внутри вы увидите контактные площадки – обычно их три для TRS-штекера (левый канал, правый канал, общий) или пять для XLR (горячий, холодный, земля, экран, дополнительный контакт). Запомните расположение контактов: у TRS общий провод (земля) подключается к самому длинному контакту, у XLR – к контакту №1.
Зачистите концы проводов колонок на 5–7 мм, используя стриппер. Если провода многожильные, скрутите жилы по часовой стрелке, чтобы избежать распушения. Для TRS-штекера стандартная цветовая маркировка проводов: белый или красный – правый канал, черный или зеленый – левый канал, медный или бесцветный – общий. У XLR провода могут быть маркированы как «hot» (горячий), «cold» (холодный) и «ground» (земля).
Нанесите флюс на зачищенные концы проводов и контактные площадки штекера. Разогрейте паяльник до температуры 300–350°C. Припаяйте провода к соответствующим контактам, избегая перегрева – время пайки одного контакта не должно превышать 3–5 секунд. Для TRS-штекера сначала припаяйте общий провод, затем левый и правый каналы. У XLR первым припаивается земля (контакт №1), затем горячий (№2) и холодный (№3).
После пайки проверьте качество соединений: потяните за каждый провод с усилием 1–2 Н – он не должен отрываться. Прозвоните цепь мультиметром: сопротивление между контактами штекера и проводами должно быть близко к нулю. Если обнаружены замыкания между каналами, удалите излишки припоя и повторите пайку.
Наденьте термоусадочную трубку на место пайки и прогрейте ее строительным феном или зажигалкой до полного обжатия. Если трубки нет, используйте изоленту, но избегайте нахлестов – каждый слой должен перекрывать предыдущий на 50%. Для XLR-штекера дополнительно зафиксируйте провода внутри корпуса с помощью штатного зажима или термоклея, чтобы предотвратить обрыв при натяжении.
Соберите корпус штекера, убедившись, что провода не пережаты и не касаются подвижных частей. Для TRS-штекера проверьте, что контакты не замкнуты между собой – вставьте штекер в разъем и измерьте сопротивление между соседними контактами (должно быть бесконечность). У XLR проверьте правильность подключения: горячий и холодный провода не должны иметь замыкания на землю.
Подключите колонки к источнику звука и протестируйте работу. Если звук искажен или отсутствует в одном из каналов, разберите штекер и проверьте пайку – чаще всего проблема в неправильном подключении проводов или некачественной пайке. Для диагностики используйте аудиотестер или подключите колонки к другому устройству.
Проверка качества пайки и изоляции соединений
После завершения пайки осмотрите каждое соединение под лупой с 5–10-кратным увеличением. Идеальный паяный шов должен иметь гладкую, блестящую поверхность без трещин, пор или наплывов припоя. Матовый или зернистый вид указывает на холодную пайку – дефект, приводящий к ухудшению контакта и появлению шумов. Особое внимание уделите местам стыка проводников с контактами штекера: припой должен равномерно обволакивать жилу и площадку, не образуя острых выступов, способных повредить изоляцию.
Проверьте механическую прочность соединений, слегка потянув за каждый проводник с усилием 0,5–1 Н (примерно 50–100 г). Если провод отрывается или смещается, пайка выполнена некачественно. Для аудиосистем критически важна устойчивость к вибрации – используйте термоусадочную трубку диаметром на 20–30% больше сечения провода, чтобы предотвратить микроразрывы при эксплуатации. Избегайте изоленты: она со временем теряет адгезию и может сползти, оголив контакты.
Для проверки изоляции используйте мультиметр в режиме прозвонки (сопротивление 20 МОм и выше). Коснитесь щупами соседних контактов штекера и оголённых участков проводов – прибор не должен показывать замыкание. Если сопротивление ниже 1 МОм, ищите мостики припоя или повреждённую изоляцию. Особенно опасно короткое замыкание между сигнальным проводом и массой: оно вызывает фон, щелчки или полное отсутствие звука. При обнаружении дефекта удалите излишки припоя паяльником с тонким жалом или демонтируйте соединение и выполните пайку заново.
Тестирование под нагрузкой проводите после сборки штекера. Подключите колонки к источнику сигнала и воспроизведите тестовый аудиофайл с частотой 1 кГц и уровнем −12 дБ. Прислушайтесь к посторонним шумам: шипение, треск или прерывистый звук свидетельствуют о некачественной пайке или плохой изоляции. Для проверки симметричности каналов используйте стереофонический сигнал: разница в громкости более 1 дБ между левым и правым каналом указывает на неравномерное сопротивление контактов.
Финальный этап – проверка на устойчивость к температурным колебаниям. Поместите штекер в морозильную камеру на 30 минут при температуре −10°C, затем перенесите в термокамеру с +50°C на тот же срок. После возвращения к комнатной температуре повторите прозвонку мультиметром и аудиотест. Если параметры не изменились, соединения выполнены корректно. При появлении дефектов замените термоусадочную трубку на более термостойкую (например, с клеевым слоем) и перепаяйте проблемные участки с использованием флюса на основе канифоли, а не кислотного.
Тестирование колонок после замены штекера на работоспособность
После замены штекера подключите колонки к источнику звука и проверьте их работу на разных частотах. Используйте тестовые аудиофайлы с диапазоном от 20 Гц до 20 кГц, например, генераторы синусоидальных сигналов или специализированные треки для проверки аудиосистем. Начните с низких частот (40–80 Гц) – бас должен быть чистым, без дребезга или искажений. Если колонки активные, убедитесь, что регулятор громкости на них установлен на средний уровень, чтобы избежать перегрузки.
Проверьте стереобаланс: воспроизведите монофонический сигнал (например, белый шум) и убедитесь, что звук равномерно распределяется между левой и правой колонками. Если одна из них играет тише или вовсе молчит, проблема может быть в неправильной распайке контактов штекера (особенно если использовался TRS- или XLR-разъем). Для диагностики поменяйте местами провода на штекере и повторите тест.
- Проверка на отсутствие помех: отключите все беспроводные устройства (роутеры, телефоны) в радиусе 1 метра от колонок. Воспроизведите тихий аудиосигнал (например, -20 дБ) и прислушайтесь к фоновому шуму. Допустимый уровень – не выше 30 дБ (тихий шелест). Если слышны треск, гул или прерывания, проверьте качество пайки и экранирование кабеля.
- Тест на максимальной громкости: постепенно увеличивайте уровень сигнала до 80–90% от максимума. Колонки не должны издавать хрипов, а динамики – «запираться» (резко обрезать звук). Если это происходит, снизьте громкость или проверьте усилитель на перегрев.
- Проверка фазировки: воспроизведите сигнал с частотой 100–200 Гц и поочередно отключайте одну из колонок. Если при отключении одной из них бас становится слабее, фазировка правильная. В противном случае поменяйте местами «+» и «-» на одном из динамиков.
Для активных колонок с встроенным усилителем дополнительно протестируйте работу регуляторов тембра (если они есть). Подайте сигнал с частотой 1 кГц и поочередно увеличивайте/уменьшайте низкие и высокие частоты. Изменения должны быть плавными, без щелчков или пропадания звука. Если регуляторы работают некорректно, проверьте их подключение к плате усилителя.
При подключении к смартфону или плееру используйте приложения для тестирования звука, например, AudioTest (Android) или Frequency Sound (iOS). Они позволяют генерировать сигналы с точными частотами и измерять уровень громкости в децибелах. Если звук пропадает на определенных частотах, возможно, неисправен динамик или поврежден кабель между штекером и колонкой.
Завершите тестирование проверкой на длительную нагрузку: воспроизведите аудиофайл с постоянным уровнем сигнала (например, розовый шум) в течение 30 минут. Температура корпуса колонок не должна превышать 50°C (можно измерить бесконтактным термометром). Если колонки перегреваются, отключите их и проверьте исправность блока питания или усилителя.
