Правильная разводка земли в усилителе мощности – критически важный этап, определяющий стабильность работы, уровень шумов и защиту от самовозбуждения. Ошибки в топологии заземления приводят к наводкам, фоновым помехам и даже выходу из строя активных компонентов. В этой статье рассмотрены конкретные шаги, основанные на принципах звездообразной разводки и разделения аналоговой и силовой земель, с учетом особенностей схем на биполярных транзисторах и MOSFET.

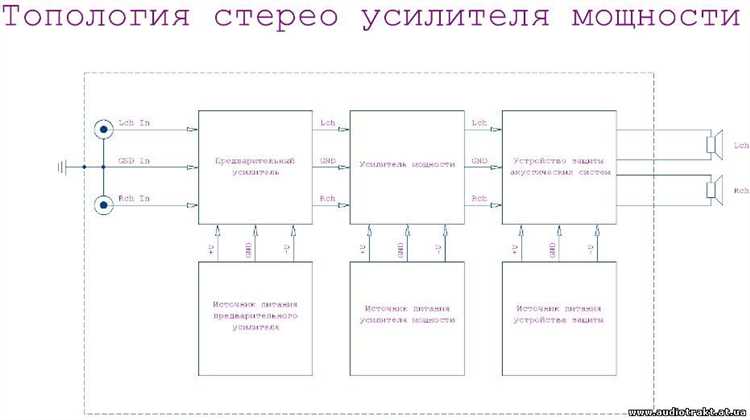

Первый шаг – разделение земель на три независимых контура: силовой (для выпрямителя и фильтрующих конденсаторов), аналоговый (для входных каскадов и предусилителя) и выходной (для оконечного каскада и нагрузки). Каждый контур должен иметь собственную точку подключения к общей шине, расположенной как можно ближе к источнику питания. Для усилителей мощностью свыше 50 Вт рекомендуется использовать медную шину толщиной не менее 2 мм или многожильный провод сечением от 4 мм² для минимизации сопротивления.
Входные цепи требуют особого внимания: земля предусилителя должна соединяться с общей шиной через одиночный провод минимальной длины, чтобы избежать паразитных контуров. Для снижения индуктивности используйте плоские проводники или дорожки печатной платы шириной не менее 3 мм. В оконечном каскаде земля нагрузки (например, акустических систем) подключается напрямую к выходному контуру, минуя аналоговые цепи – это предотвращает протекание токов звуковой частоты через чувствительные участки схемы.
Фильтрующие конденсаторы питания должны заземляться в одной точке с соответствующими каскадами. Например, конденсатор после выпрямителя – к силовой земле, а развязывающие конденсаторы у транзисторов предусилителя – к аналоговой. Для усилителей с двухполярным питанием критично симметричное расположение земляных дорожек относительно положительной и отрицательной шин, чтобы исключить асимметрию токов и смещение рабочих точек.
Выбор типа заземления для аналоговых и цифровых цепей
В усилителях мощности с аналоговыми и цифровыми компонентами заземление определяет стабильность сигнала, уровень шумов и помехозащищенность. Для аналоговых цепей (предварительные каскады, ОУ, ЦАП/АЦП) критически важно использовать раздельное звездообразное заземление с выделенной точкой соединения. Это минимизирует влияние цифровых токов на чувствительные аналоговые узлы. Например, в аудиоусилителях класса D аналоговая земля должна подключаться к общей точке через провод сечением не менее 1,5 мм², а цифровая – через отдельный провод такого же сечения, избегая петель и длинных общих участков.
Цифровые цепи (микроконтроллеры, FPGA, тактовые генераторы) генерируют высокочастотные помехи с фронтами до 1–3 нс, которые способны проникать в аналоговые тракты через общую землю. Решение – многослойные платы с выделенными слоями заземления:
- Слой аналоговой земли (AGND) – под аналоговыми компонентами, без разрывов.
- Слой цифровой земли (DGND) – под цифровыми узлами, с минимальными пересечениями с AGND.
- Соединение AGND и DGND в одной точке (например, у источника питания) через ферритовый дроссель (например, Murata BLM18PG121SN1) или резистор 0 Ом для частот до 10 МГц.
Для плат с двухслойной топологией используйте раздельные полигоны заземления, соединенные в одной точке у стабилизатора питания.
В системах с высокой мощностью (свыше 100 Вт) и импульсными источниками питания (SMPS) применяйте гибридное заземление. Аналоговые цепи заземляйте через низкоимпедансную шину (медная полоса шириной 5–10 мм), а цифровые – через отдельный контур с фильтрацией помех. Для подавления синфазных шумов используйте дифференциальные пары в сигнальных линиях (например, между ЦАП и усилителем) с импедансом 100 Ом. В схемах с гальванической развязкой (оптопары, трансформаторы) цифровая земля должна быть полностью изолирована от аналоговой, а связь осуществляться через развязывающие конденсаторы (1–10 нФ, X7R) на границе раздела.
Проверка эффективности заземления проводится осциллографом с активным пробником (например, Tektronix TAP1500). Измеряйте напряжение шума между AGND и DGND в рабочем режиме – оно не должно превышать 50 мВ для аналоговых цепей и 200 мВ для цифровых. При превышении этих значений оптимизируйте топологию: сократите длину общих участков заземления, добавьте локальные развязывающие конденсаторы (0,1 мкФ на каждый ИМС) и используйте планарные индуктивности (например, Coilcraft XAL6060) для фильтрации высокочастотных помех.

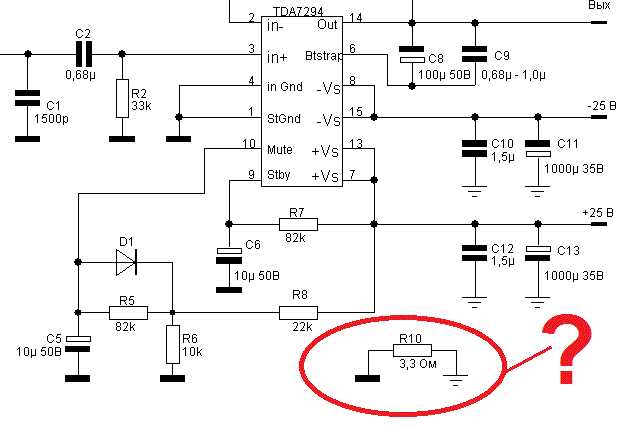

Разделение силовой и сигнальной земли на печатной плате
Силовая и сигнальная земля должны быть разделены на этапе трассировки печатной платы, чтобы минимизировать помехи от импульсных токов. Силовая земля обслуживает цепи питания выходных каскадов, где токи достигают 5–10 А и более, а сигнальная – входные каскады и предусилители с токами в микро- и миллиамперах. Общая точка соединения двух земель выбирается в единственной точке – обычно у источника питания или фильтрующего конденсатора, чтобы избежать образования контуров заземления. Пример: в усилителе класса AB с током покоя 2 А и пиковым током 8 А ширина дорожки силовой земли должна быть не менее 3 мм для меди толщиной 35 мкм.
Трассировка сигнальной земли выполняется по принципу «звезды»: все дорожки сходятся к общей точке без пересечений и параллельных участков. Для аналоговых сигналов с амплитудой менее 1 В рекомендуется использовать дорожки шириной 0,5–1 мм, избегая их прокладки рядом с силовыми линиями. В высокочастотных усилителях (свыше 1 МГц) сигнальная земля должна быть выполнена в виде сплошного полигона под критичными участками, чтобы снизить индуктивность и емкостные наводки. Полигон подключается к общей точке через единственную перемычку шириной не менее 2 мм.
Силовая земля трассируется отдельными широкими дорожками или полигонами, охватывающими выходные транзисторы, диодный мост и фильтрующие конденсаторы. Минимальная ширина дорожки рассчитывается по формуле: W = (I × 0,025) / (ΔT × h), где I – максимальный ток (А), ΔT – допустимый перегрев (°C), h – толщина меди (мкм). Для тока 10 А, перегрева 20°C и меди 35 мкм ширина составит 3,6 мм. Полигоны силовой земли не должны образовывать замкнутых контуров – это усиливает магнитные наводки.
В местах соединения силовой и сигнальной земли используются перемычки или индуктивности. Для усилителей мощностью до 100 Вт достаточно перемычки шириной 2–3 мм, для более мощных – дроссель на 10–50 мкГн с током насыщения выше пикового тока усилителя. Дроссель блокирует высокочастотные помехи, но пропускает постоянный ток. Пример: в усилителе на TDA7294 (50 Вт) применяют дроссель 22 мкГн с током 5 А, установленный между полигонами силовой и сигнальной земли.
Контроль качества разделения земель проводится с помощью осциллографа: на сигнальной земле не должно быть импульсных помех амплитудой более 50 мВ при полной мощности усилителя. Если помехи превышают допустимый уровень, проверяют ширину дорожек, наличие контуров заземления и правильность установки развязывающих конденсаторов (10–100 нФ) между силовыми линиями и землей вблизи активных компонентов. В сложных случаях применяют многослойные платы с выделенным слоем сигнальной земли.

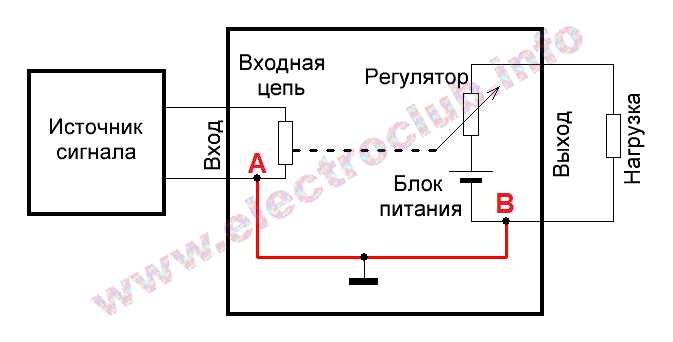

Правильное расположение звездообразной точки заземления
Ключевые ошибки: размещение звезды на печатной плате (увеличивает сопротивление до 50 мОм), объединение заземления аналоговых и цифровых цепей в одной точке (порог помех – 10 мВ), использование алюминиевых проводников (рост окисления на 30% за год). Для усилителей класса D звезду смещайте ближе к драйверу MOSFET, чтобы сократить путь обратного тока до 2 см.
Минимизация помех при прокладке земляных дорожек
Земляные дорожки в усилителе мощности должны формироваться как звездообразная топология с единой точкой заземления (star ground) вблизи источника питания. Это предотвращает образование замкнутых контуров, где паразитные токи могут индуцировать помехи. Для аналоговых и цифровых цепей используйте отдельные земляные шины, соединяя их только в одной точке – обычно на выходном конденсаторе фильтра питания. Ширина дорожек должна быть не менее 2 мм для токов до 1 А и пропорционально увеличиваться для больших нагрузок, чтобы снизить сопротивление и индуктивность.
В высокочастотных усилителях (свыше 1 МГц) земляные дорожки прокладывайте максимально короткими, избегая петель и резких изгибов. Каждый компонент, особенно операционные усилители и транзисторы выходного каскада, должен иметь прямой путь к общей точке заземления. Для снижения индуктивности используйте полигоны заземления на внутренних слоях многослойных плат, соединяя их с верхним слоем через множество переходных отверстий (via) диаметром 0,3–0,5 мм с шагом не более 5 мм.
Разделяйте аналоговую и цифровую землю физически, но соединяйте их через ферритовый бусинок или индуктивность 1–10 мкГн на частотах до 10 МГц. Это блокирует высокочастотные помехи, сохраняя низкочастотную эквипотенциальность. В импульсных усилителях (например, класса D) земляные дорожки силовых ключей и драйверов должны быть изолированы от сигнальных цепей, чтобы избежать наводок от коммутационных токов. Используйте дифференциальные пары для сигнальных линий, прокладывая их параллельно с земляными дорожками для компенсации синфазных помех.
Для минимизации емкостных наводок земляные дорожки чувствительных цепей (например, входных каскадов) экранируйте полигонами питания или дополнительными земляными слоями. Расстояние между сигнальными и земляными дорожками должно быть не менее 0,5 мм, а для высокоимпедансных цепей – 1 мм и более. В местах пересечения аналоговых и цифровых сигналов используйте мосты заземления шириной не менее 1 мм, чтобы снизить сопротивление перехода.
Проверяйте целостность земляных дорожек с помощью осциллографа: напряжение между любыми двумя точками заземления не должно превышать 10 мВ при максимальной нагрузке. Для усилителей с током свыше 5 А применяйте медные заливки толщиной 70 мкм или более, соединяя их с основной землей через несколько переходных отверстий. Избегайте использования земляных дорожек как обратного пути для силовых токов – для этого прокладывайте отдельные шины питания и заземления с минимальным сопротивлением.
Подключение экранирующих оболочек и корпусов к земле
Экранирующие оболочки кабелей и металлические корпуса усилителей мощности требуют правильного заземления для подавления электромагнитных помех (ЭМП) и обеспечения безопасности. Основная задача – создать низкоимпедансный путь для токов помех, минуя чувствительные цепи сигнала. Для этого используют отдельную шину заземления, подключённую к основной земле в одной точке, обычно у источника питания или входного разъёма. Параллельное подключение экранов к нескольким точкам земли создаёт контуры заземления, что усиливает наводки.
Экраны сигнальных кабелей (например, RCA или XLR) подключают к земле только с одного конца – со стороны источника сигнала. Это предотвращает образование петли заземления, которая может индуцировать фон 50/60 Гц. Для симметричных линий (XLR) экран соединяют с корпусом усилителя через конденсатор ёмкостью 10–100 нФ, чтобы блокировать постоянный ток, но пропускать высокочастотные помехи. В несимметричных цепях (RCA) экран подключают напрямую к земле усилителя, избегая контактов с промежуточными устройствами.
Металлические корпуса усилителей заземляют через винтовые соединения с низким сопротивлением (менее 0,1 Ом). Для этого используют медные или луженые шины сечением не менее 4 мм², припаянные к корпусу или закреплённые под болт с шайбами Гровера. В системах с несколькими модулями (например, предусилитель + усилитель мощности) корпуса соединяют между собой отдельным проводником, а не через сигнальную землю. Это исключает передачу помех от силовой части к аналоговым цепям.
В высокочастотных усилителях (свыше 1 МГц) экран кабеля должен быть подключён к корпусу через короткий проводник (менее 5 см) или непосредственно к металлической пластине с большой площадью контакта. Длинные провода заземления экранов создают индуктивность, снижая эффективность экранирования на частотах выше 10 МГц. Для минимизации паразитных эффектов используют коаксиальные разъёмы с металлической оплёткой, припаянной по всему периметру к корпусу.
В усилителях с импульсными источниками питания (SMPS) экранирующий корпус трансформатора подключают к силовой земле через Y-конденсатор (1–4,7 нФ, класс X2) для подавления синфазных помех. При этом корпус трансформатора изолируют от основного заземления усилителя, чтобы избежать протекания токов помех через сигнальные цепи. Для дополнительной защиты от высокочастотных наводок применяют ферритовые кольца на проводах питания и заземления.
Проверку качества заземления проводят мультиметром в режиме измерения сопротивления. Между любыми двумя точками корпуса и шиной заземления сопротивление не должно превышать 0,05 Ом. Для выявления паразитных контуров используют осциллограф: при подключении щупа к корпусу и земле сигнал помехи не должен превышать 10 мВ на частоте 50/60 Гц. В случае превышения проверяют целостность соединений и отсутствие параллельных путей заземления.
В системах с цифровыми и аналоговыми цепями экраны кабелей и корпуса разделяют на две зоны: аналоговую и цифровую. Аналоговая земля соединяется с цифровой только в одной точке – у АЦП или ЦАП. Экраны цифровых кабелей (USB, HDMI) подключают к цифровой земле, а аналоговых (RCA, XLR) – к аналоговой. Это предотвращает проникновение высокочастотных помех от цифровых цепей в аудиотракт, где они могут проявляться как шум или искажения.
Проверка целостности заземления мультиметром и осциллографом
Перед началом измерений отключите усилитель от сети и разрядите конденсаторы фильтра. Установите мультиметр в режим измерения сопротивления на предел 200 Ом. Подключите один щуп к точке заземления на плате (например, к корпусу трансформатора или шине GND), второй – к проверяемой точке. Сопротивление между любыми двумя точками заземления не должно превышать 0,1–0,5 Ом. Значения выше 1 Ом указывают на плохой контакт, окисление или обрыв проводника.
Для проверки динамических характеристик заземления используйте осциллограф. Подключите пробник с делителем 1:1 к шине GND и точке заземления нагрузки (например, клемме динамика). Подайте на усилитель тестовый сигнал частотой 1 кГц и амплитудой 1 В. На экране осциллографа не должно быть паразитных колебаний, шумов или постоянного смещения. Допустимый уровень помех – не более 5 мВ (пик-пик) для высококачественных усилителей.
Если мультиметр показывает высокое сопротивление, локализуйте проблему методом последовательного исключения. Проверьте пайку контактов, состояние дорожек на плате, затяжку винтовых соединений. Особое внимание уделите точкам подключения экранирующих оплёток кабелей – они часто становятся источником паразитных сопротивлений из-за окисления или механических повреждений.
При работе с осциллографом используйте короткие заземляющие провода пробника. Длинные провода образуют индуктивную петлю, которая может искажать результаты измерений на частотах выше 10 кГц. Для точной оценки заземления подключите пробник непосредственно к проверяемой точке, а не к соседним элементам. Если на осциллограмме наблюдаются высокочастотные колебания, проверьте наличие ферритовых колец на проводах питания и сигнальных линиях.
В усилителях с импульсными источниками питания проверяйте заземление отдельно для силовой и сигнальной частей. Между ними допускается сопротивление до 0,3 Ом, но при этом не должно быть гальванической связи через общие проводники. Используйте отдельные шины заземления для аналоговых и цифровых цепей, соединяя их только в одной точке – обычно у источника питания.
После устранения неисправностей повторите измерения под нагрузкой. Подключите к усилителю резистор 4–8 Ом мощностью не менее 50 Вт и подайте сигнал. Если сопротивление заземления увеличивается при нагрузке, проверьте сечение проводников и качество контактов в разъёмах. В критичных случаях используйте медные шины толщиной не менее 2 мм для разводки заземления.
