Как проверить м схемы тл 072

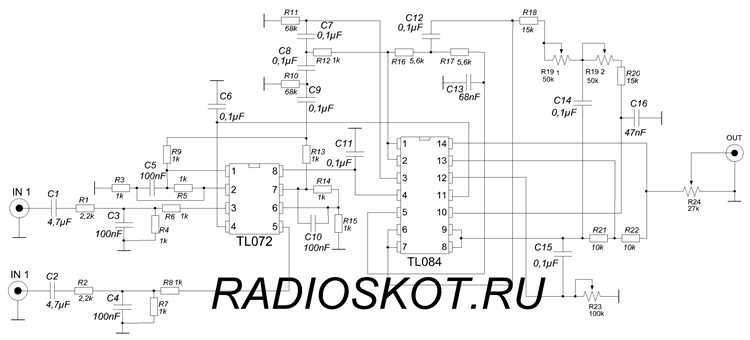

Микросхема TL072 – сдвоенный операционный усилитель с JFET-входом, широко применяемый в аудиотехнике, измерительных приборах и аналоговых схемах. Её проверка требует точного подхода, так как неисправности часто проявляются в виде искажений сигнала, смещения нуля или повышенного шума. Стандартные параметры: входное сопротивление 10¹² Ом, скорость нарастания 13 В/мкс, напряжение смещения ±3 мВ (максимум). Превышение этих значений указывает на деградацию кристалла или внешние повреждения.

Инструменты для проверки: мультиметр с разрешением не хуже 1 мВ, осциллограф с полосой не менее 10 МГц, генератор сигналов с низким уровнем гармоник (THD < 0,1%). Для точной диагностики рекомендуется использовать тестовые схемы: повторитель напряжения (коэффициент усиления 1) или инвертирующий усилитель (коэффициент -1). При проверке на макете исключите паразитные наводки – используйте экранированные кабели и короткие соединения.

Проверка микросхемы TL072: методы и инструменты

Для выявления скрытых дефектов используйте термотест: нагрейте микросхему до 70–80°C феном или паяльной станцией. Повторите измерения смещения нуля и коэффициента усиления. У исправной TL072 параметры изменяются незначительно (до 20%), резкие скачки или пропадание сигнала указывают на термическую нестабильность.

Замена TL072 на заведомо исправную – быстрый способ подтвердить неисправность. При пайке используйте паяльник с температурой не выше 300°C и время контакта до 3 секунд, чтобы избежать перегрева. После замены повторите все тесты, особенно проверку смещения нуля и скорости нарастания, так как некачественная пайка может исказить результаты.

Необходимые инструменты для диагностики TL072

Осциллограф с полосой пропускания от 1 МГц (например, Rigol DS1054Z) необходим для анализа динамических характеристик: времени установления сигнала (около 4 мкс для TL072), скорости нарастания выходного напряжения (13 В/мкс) и наличия паразитных колебаний. Для тестирования частотных свойств потребуется генератор сигналов с диапазоном до 1 МГц (например, Siglent SDG1025), способный формировать синусоидальные и прямоугольные импульсы амплитудой до 10 В. Без этих инструментов невозможно оценить реальные параметры микросхемы под нагрузкой.

Дополнительно используют источник двуполярного питания с регулируемым напряжением (±3 В до ±18 В) и током нагрузки не менее 50 мА (например, лабораторный блок питания Korad KA3005D). Для проверки входного тока смещения (типичное значение 5 пА) и разности входных токов (менее 2 пА) потребуется пикоамперметр или специализированный тестер операционных усилителей, например, Peak Atlas DCA75. Без этих приборов невозможно выявить деградацию входных каскадов, критичную для прецизионных схем.

Подготовка рабочего места перед тестированием

Разместите микросхему на антистатическом коврике или используйте заземляющий браслет с сопротивлением 1 МОм. TL072 чувствительна к электростатическим разрядам (ESD), особенно входные каскады – даже разряд в 100 В может вывести её из строя. Если коврика нет, работайте на деревянной или пластиковой поверхности, избегая синтетических материалов, накапливающих заряд.

Настройте осциллограф: установите входное сопротивление 1 МОм, аттенюатор пробника 1:1 для сигналов до 1 В и 10:1 для амплитуд свыше 5 В. Проверьте компенсацию пробника по встроенному калибратору осциллографа – нескомпенсированный пробник исказит фронты импульсов при тестировании скорости нарастания (slew rate). Для анализа шумов переключите осциллограф в режим AC-связи с полосой 20 МГц и чувствительностью 5 мВ/дел.

Подготовьте тестовые сигналы: генератор синусоидального сигнала с амплитудой 1 В и частотой 1 кГц для проверки коэффициента усиления, меандр 10 кГц с фронтами ≤100 нс для оценки slew rate, и постоянное напряжение 0–5 В для измерения входного тока смещения. Убедитесь, что выходное сопротивление генератора не превышает 50 Ом – высокое сопротивление источника приведёт к ошибкам при измерении входного импеданса TL072 (типовое значение 10^12 Ом).

Зафиксируйте температурные условия: проводите тестирование при 20–25 °C. TL072 имеет температурный дрейф входного смещения 10 мкВ/°C – отклонение температуры на 5 °C внесёт погрешность 50 мкВ, что критично при проверке прецизионных схем. Используйте термопару или инфракрасный термометр для контроля температуры корпуса микросхемы, избегая нагрева от рук или близко расположенных источников тепла.

Проверка питания микросхемы мультиметром

Если напряжение питания в норме, но микросхема не работает, проверьте:
1. Целостность дорожек печатной платы – визуально и мультиметром в режиме прозвонки.

Измерение напряжения смещения на выходах TL072

Напряжение смещения (V_OS) TL072 измеряется при нулевом дифференциальном входном сигнале. Подключите оба входа операционного усилителя к общей точке (земле) через резисторы 10 кОм для минимизации влияния токов смещения. Используйте цифровой мультиметр с разрешением не хуже 100 мкВ (например, Agilent 34401A или аналог) в режиме измерения постоянного напряжения. Подайте питание ±15 В и зафиксируйте напряжение на выходе микросхемы. Типовое значение V_OS для TL072 составляет 3 мВ, предельное – 10 мВ.

Для повышения точности измерений:

Используйте экранированные кабели для подключения мультиметра.
Прогрейте микросхему в течение 10 минут перед замером.
Исключите источники электромагнитных помех (импульсные блоки питания, радиопередатчики).
Повторите измерение 5 раз и усредните результаты.

При превышении 10 мВ проверьте цепи питания на пульсации (допустимый уровень – менее 1 мВ_RMS).

Тестирование частотной характеристики с помощью генератора сигналов

Частотная характеристика TL072 определяет её способность усиливать сигналы в диапазоне от 10 Гц до 1 МГц без искажений. Для проверки используют генератор сигналов с регулируемой частотой и амплитудой, подключённый к неинвертирующему входу микросхемы. Выход генератора должен быть согласован с входным импедансом TL072 (типично 10 МОм), чтобы избежать влияния нагрузки на результаты.

Настройте генератор на синусоидальный сигнал с амплитудой 1 В (пик-пик) и частотой 1 кГц. Подключите осциллограф к выходу микросхемы для контроля формы сигнала и уровня усиления. Убедитесь, что коэффициент усиления соответствует расчётному (например, 1+R2/R1 для неинвертирующего усилителя). При отклонениях более 5% проверьте номиналы резисторов обратной связи.

Начните с низких частот (10 Гц) и постепенно увеличивайте до 1 МГц с шагом в декаду (10 Гц → 100 Гц → 1 кГц → 10 кГц → 100 кГц → 1 МГц).
На каждом шаге фиксируйте амплитуду выходного сигнала и сравнивайте с входным. Идеальная характеристика TL072 должна сохранять постоянное усиление до 200 кГц, после чего начинается спад на 20 дБ/декаду.
Используйте логарифмическую шкалу для частоты при построении графика, чтобы наглядно оценить полосу пропускания.

При частотах выше 500 кГц обратите внимание на фазовые искажения. TL072 вносит задержку около 0,5 мкс, что на 1 МГц соответствует фазовому сдвигу ~180°. Если осциллограф поддерживает режим XY, сравните входной и выходной сигналы – эллипс на экране укажет на фазовые искажения. Для точных измерений используйте фазометр или анализатор спектра.

Для проверки устойчивости к высокочастотным помехам подайте на вход сигнал с частотой 1 МГц и амплитудой 0,5 В. Выходной сигнал не должен содержать гармоник выше -40 дБ относительно основной частоты. Если гармоники превышают этот уровень, микросхема может быть неисправна или требует дополнительной фильтрации питания.

При тестировании учитывайте влияние ёмкости нагрузки. Подключение кабеля или пробника осциллографа к выходу TL072 добавляет паразитную ёмкость (обычно 10–20 пФ), что может вызвать самовозбуждение на частотах выше 500 кГц. Для минимизации эффекта используйте короткие провода и активные пробники с низкой входной ёмкостью.

Если частотная характеристика не соответствует паспортным данным, проверьте:

Напряжение питания (±5 В до ±15 В). При напряжении ниже ±10 В полоса пропускания сужается.
Температурный режим. TL072 теряет до 30% усиления при нагреве до 85°C.

Для автоматизации измерений используйте генератор сигналов с интерфейсом USB (например, Rigol DG1022) и программное обеспечение типа LabVIEW или Python с библиотекой PyVISA. Скрипт может последовательно изменять частоту, фиксировать выходной сигнал и строить график АЧХ в реальном времени. Это сокращает время тестирования и исключает человеческий фактор при записи данных.

Проверка коэффициента усиления операционного усилителя

Для измерения коэффициента усиления TL072 соберите схему с неинвертирующим включением: подайте сигнал частотой 1 кГц и амплитудой 100 мВ на неинвертирующий вход через резистор 10 кОм, а инвертирующий вход соедините с выходом через резистор обратной связи 100 кОм. Используйте осциллограф для контроля входного и выходного сигналов. Коэффициент усиления рассчитывается как отношение амплитуды выходного сигнала к входному: при указанных номиналах теоретическое значение составит 11 (1 + 100 кОм / 10 кОм). Реальное значение может отличаться на ±5% из-за разброса параметров резисторов и внутренних характеристик микросхемы.

Для точной оценки используйте низкочастотный сигнал (100–1000 Гц) и цифровой мультиметр в режиме измерения переменного напряжения. Подайте на вход 50 мВ, измерьте выходное напряжение и разделите его на входное. При разнице более 10% от расчетного значения замените резисторы обратной связи на прецизионные (допуск 1%) или проверьте микросхему на наличие шумов и дрейфа нуля. Избегайте перегрузки входа: максимальное дифференциальное напряжение для TL072 – ±30 В, превышение приведет к искажению результатов.

При отсутствии генератора сигналов используйте постоянное напряжение: подайте на неинвертирующий вход +100 мВ через делитель из резисторов 10 кОм и 1 МОм, а инвертирующий вход заземлите через 10 кОм. Измерьте выходное напряжение мультиметром. Коэффициент усиления в этом случае будет равен отношению выходного напряжения к входному (теоретически ~101). Если выходное напряжение близко к напряжению питания (±13 В при ±15 В питания), микросхема неисправна или перегружена.

Диагностика неисправностей по искажению выходного сигнала

Типовые искажения и их причины:

Ограничение по амплитуде («клиппинг») – возникает при превышении входного сигнала допустимого диапазона синфазного напряжения (±12 В для ±15 В питания). Проверьте напряжение питания и смещение на входах; при необходимости уменьшите амплитуду входного сигнала или используйте делитель.
Гармонические искажения (THD > 0.1%) – характерны для частично вышедших из строя ОУ. Измерьте THD анализатором спектра или осциллографом с функцией БПФ. При значениях выше 0.5% замените микросхему, даже если остальные параметры в норме.
Смещение постоянной составляющей (> ±5 мВ) – свидетельствует о разбалансировке входного каскада. Подайте на оба входа нулевой сигнал и измерьте выходное напряжение. Если оно превышает ±10 мВ, проверьте резисторы обратной связи на соответствие номиналам (допуск ≤1%) и отсутствие утечек в цепях.

Нелинейные искажения при малых сигналах (амплитуда < 100 мВ) часто связаны с шумами или дрейфом параметров. Подайте на вход сигнал 50 мВ, 1 кГц и измерьте отношение сигнал/шум на выходе. При SNR < 60 дБ проверьте:

Качество заземления – избегайте общих проводников для аналоговой и цифровой земли.
Наличие помех от источников питания – используйте LC-фильтры (например, 10 мкГн + 100 мкФ) на линиях питания.
Температурный дрейф – прогрейте микросхему феном до 50°C и повторите измерения. Уход параметров свыше 20% от исходных значений указывает на термическую нестабильность.

Использование осциллографа для анализа работы TL072

Для оценки частотных свойств подайте на вход прямоугольный сигнал с частотой 10 кГц и фронтом не более 1 мкс. На выходе TL072 фронт должен оставаться крутым, без заметных выбросов или затягивания. Время нарастания (slew rate) для этой микросхемы составляет 13 В/мкс – при превышении этого значения сигнал начнёт искажаться. Если фронт затянут, проверьте цепи коррекции (если используются) и паразитные ёмкости на печатной плате.

Анализ шумов проводите в режиме закрытого входа (входы 2 и 5 подключены к земле через резистор 1 кОм). Установите осциллограф в режим AC-связи, чувствительность 5 мВ/дел и полосу пропускания 20 МГц. На выходе TL072 уровень шума не должен превышать 18 нВ/√Гц (типовое значение для этой микросхемы). При превышении проверьте экранирование входных цепей и качество заземления – TL072 чувствительна к наводкам от цифровых цепей.
