Триммер с двигателем внутреннего сгорания мощностью от 1,5 до 3 л.с. – оптимальная основа для создания веломотора. Выбирайте модели с жестким валом и прямым приводом: они проще в адаптации, чем гибкие аналоги. Двигатели объемом 25–50 см³ обеспечивают достаточную тягу для велосипеда при массе до 100 кг, но требуют доработки системы охлаждения – штатный обдув триммера не рассчитан на длительную работу под нагрузкой.
Ключевые компоненты для сборки: звездочка заднего колеса (11–15 зубьев для 26–28-дюймовых колес), ременной или цепной привод, кронштейн крепления двигателя и топливный бак емкостью 0,5–1 л. Используйте звездочку от мопеда или мотоцикла с шагом 12,7 мм – она совместима с большинством велосипедных цепей. Для ременного привода подойдет поликлиновой ремень с профилем А или В: он выдерживает нагрузку до 5 кВт и не требует натяжителя.
Крепление двигателя выполняйте на раму велосипеда через стальной кронштейн толщиной 3–4 мм. Точки фиксации – подседельная труба и нижняя часть рамы. Избегайте крепления к тонкостенным алюминиевым трубам: используйте усиливающие пластины или переходники. Для снижения вибраций установите резиновые прокладки между двигателем и кронштейном – это продлит срок службы подшипников и рамы.
Система зажигания триммера требует перенастройки: уменьшите угол опережения зажигания на 2–3° для предотвращения детонации при длительной работе. Топливная смесь – бензин АИ-92 с маслом для двухтактных двигателей в пропорции 1:30 (для обкатки) и 1:50 (для эксплуатации). Не используйте автомобильное масло: оно не обеспечивает необходимой смазки при высоких оборотах.
Тормозная система велосипеда должна быть усилена: замените штатные колодки на металлокерамические или установите дисковые тормоза с гидроприводом. Скорость веломотора достигает 40–50 км/ч, поэтому штатные ободные тормоза неэффективны. Для безопасности добавьте зеркала заднего вида и фонарь с питанием от генератора двигателя.

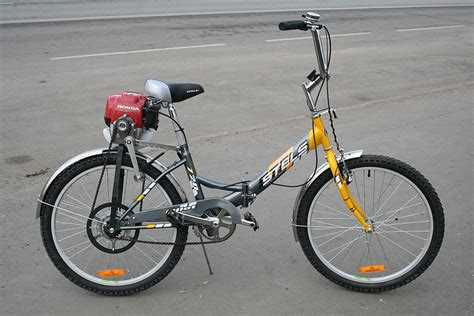

Выбор подходящего триммера для переделки в веломотор
Мощность двигателя триммера – ключевой параметр. Для веломотора оптимален диапазон 1,5–3 л.с. (1,1–2,2 кВт). Модели слабее 1 л.с. не обеспечат достаточной тяги, особенно на подъёмах, а двигатели свыше 3 л.с. увеличат вес конструкции и усложнят крепление. Примеры подходящих моделей: Husqvarna 128R (1,1 кВт), Stihl FS 55 (0,75 кВт, но требует доработки), Echo SRM-265ES (1,2 кВт). Обращайте внимание на обороты: 7000–9000 об/мин – рабочий диапазон для большинства триммерных моторов, но для веломотора потребуется понижающий редуктор.
Тип двигателя определяет сложность переделки. Двухтактные моторы легче, дешевле и проще в обслуживании, но требуют смешивания бензина с маслом (соотношение 1:25 или 1:50). Четырёхтактные экономичнее и тише, однако тяжелее и дороже. Для новичков предпочтительны двухтактные модели с воздушным охлаждением: они реже перегреваются при длительной работе на низких скоростях. Избегайте триммеров с электронным зажиганием – механическое проще ремонтировать в полевых условиях.
Конструкция вала и креплений влияет на совместимость с велосипедом. Идеальный вариант – триммеры с прямым валом (не гибким) и разборным корпусом. Это упростит монтаж двигателя на раму и подключение к цепной передаче. Обратите внимание на диаметр вала: стандартные размеры – 7 или 8 мм. Примеры моделей с удобной компоновкой:
- Champion T523 – прямой вал, разборный корпус;
- Patriot PT 555 – усиленный вал, доступная цена;
- Makita EBH341U – надёжный редуктор, но тяжёлый.
Избегайте триммеров с нижним расположением двигателя – их сложнее адаптировать под велосипед.
Дополнительные критерии: вес, доступность запчастей и топливная система. Общий вес триммера не должен превышать 5–6 кг, иначе конструкция станет неустойчивой. Проверьте наличие расходников (фильтры, свечи, ремни) в ближайших магазинах. Топливный бак объёмом 0,5–0,7 л обеспечит запас хода 30–50 км. Отдавайте предпочтение моделям с ручным стартером – электрический увеличивает вес и зависит от аккумулятора. Перед покупкой разберите корпус: качественная сборка, отсутствие люфтов в подшипниках и ровный ход вала – признаки долговечного мотора.
Необходимые инструменты и материалы для сборки
Для сборки веломотора из триммера потребуется базовый набор инструментов, адаптированный под специфику двигателя и рамы велосипеда. Основной акцент – на точности подгонки деталей и надежности крепежа. Из инструментов понадобятся: набор рожковых и накидных ключей (8–19 мм), торцевые головки с трещоткой, шестигранники (4–8 мм), пассатижи, кусачки, отвертки (плоская и крестовая), молоток с резиновой или медной головкой, ножовка по металлу с мелким зубом, напильник плоский и круглый, штангенциркуль, дрель с набором сверл (3–10 мм), метчик М6–М10 для нарезания резьбы, тиски слесарные, струбцины, динамометрический ключ (для затяжки болтов с заданным моментом).
Двигатель от триммера – основа конструкции, но его штатные элементы часто требуют доработки. Выбирайте модели с мощностью от 1,5 до 3 л.с. (например, Champion T333, Husqvarna 128R, Echo SRM-265ES) – они оптимальны по соотношению веса и тяги. Обязательно проверьте состояние поршневой группы: компрессия должна быть не ниже 6–7 кг/см². Если двигатель двухтактный, подготовьте смесь бензина с маслом в пропорции 25:1 (для минеральных масел) или 50:1 (для синтетических). Для четырехтактных моделей потребуется отдельная система смазки.
Крепежные элементы – критически важная часть сборки. Используйте болты и гайки класса прочности не ниже 8.8 (для стальных деталей) или 6.8 (для алюминиевых сплавов). Диаметр резьбы зависит от нагрузки: М6–М8 для крепления двигателя к раме, М8–М10 для звездочек и цепи. Обязательны пружинные шайбы (гровер) и контргайки – они предотвращают самопроизвольное раскручивание. Для соединения валов используйте шпонки или шлицевые муфты, а для передачи крутящего момента – цепь с шагом 12,7 мм (например, от мотоцикла «Минск» или велосипеда с электроприводом).
Система передачи требует особого внимания. Ведущая звездочка на двигателе должна иметь 10–15 зубьев (для триммеров мощностью 1,5–2 л.с.) или 15–20 зубьев (для 2,5–3 л.с.). Ведомая звездочка на заднем колесе – 40–50 зубьев, чтобы обеспечить передаточное отношение 3:1–4:1. Цепь подбирайте по длине с запасом 2–3 звена, чтобы компенсировать провисание. Для натяжения используйте ролик или эксцентриковый механизм. Не забудьте про защитный кожух – он убережет цепь от грязи и продлит срок службы.
Топливная система включает бак, шланги, карбюратор и фильтр. Бак можно изготовить из пластиковой канистры емкостью 1–2 литра или использовать штатный от триммера, если он подходит по размерам. Шланги – бензостойкие, внутренним диаметром 4–6 мм (например, силиконовые или армированные). Карбюратор оставьте штатный, но очистите жиклеры и отрегулируйте холостой ход. Топливный фильтр – обязателен, даже если двигатель новый. Используйте сетчатый фильтр с ячейкой 100–150 мкм или бумажный элемент.
Для монтажа двигателя на раму велосипеда потребуется кронштейн. Его можно изготовить из стального уголка 40×40 мм или профильной трубы 30×30 мм. Толщина металла – не менее 2 мм. Кронштейн должен жестко фиксироваться к раме в трех точках: на подседельной трубе, нижней трубе и заднем треугольнике. Для амортизации вибраций используйте резиновые прокладки толщиной 5–8 мм. Если рама велосипеда алюминиевая, усильте места крепления стальными пластинами.
Дополнительные материалы: герметик для резьбовых соединений (например, Loctite 574), термоусадочная трубка для изоляции проводов, смазка для цепи (литол-24 или специализированная велосипедная), наждачная бумага (зернистость 80–240), антикоррозийное покрытие (грунтовка и краска для металла). Для системы зажигания проверьте свечу (NGK BP6ES или аналоги), зазор должен быть 0,6–0,7 мм. Если двигатель оснащен электронным зажиганием, убедитесь в исправности катушки и датчика Холла.

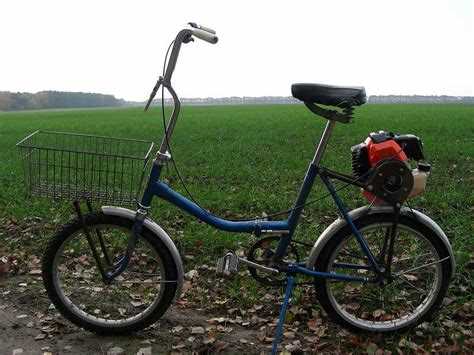

Демонтаж двигателя с триммера без повреждений
Снимите защитный кожух режущего элемента, открутив 3–4 болта с головкой на 8 или 10 мм. У большинства моделей (например, Stihl FS 55, Husqvarna 128R) крепеж расположен по периметру пластиковой накладки. Храните болты в магнитной чашке или отдельном контейнере, чтобы избежать потери.
Отсоедините тросик газа и провод зажигания. Тросик обычно фиксируется зажимом на карбюраторе – ослабьте винт отверткой с плоским шлицем (ширина лезвия 3–4 мм). Провод зажигания крепится к свече колпачком: снимите его, потянув строго вверх, без рывков. Повреждение изоляции провода приведет к перебоям в работе системы зажигания.
Демонтируйте карбюратор. На моделях с верхним расположением (Echo SRM-225ES) он крепится двумя болтами под ключ на 7 мм. Снимите воздушный фильтр, открутив пластиковую гайку или отщелкнув зажимы. Отсоедините топливопровод от карбюратора, зажав его пальцами у основания – это предотвратит вытекание остатков бензина.
Снимите глушитель. На большинстве триммеров он фиксируется двумя болтами под ключ на 10 мм. При демонтаже используйте удлинитель для торцевого ключа – доступ к крепежу часто ограничен. Проверьте состояние прокладки между глушителем и цилиндром: при наличии трещин или деформаций замените ее перед обратной установкой.
Открутите болты крепления двигателя к штанге. Обычно их 4–6 штук, размер головки – 10 или 12 мм. На моделях с разборной штангой (например, Champion T523) сначала отсоедините нижнюю часть, затем выньте двигатель вместе с верхним сегментом. При откручивании удерживайте двигатель второй рукой, чтобы избежать падения и повреждения ребер охлаждения.
- Не используйте ударные инструменты (молоток, зубило) для демонтажа – это приведет к срыву резьбы или деформации посадочных мест.
- Перед снятием двигателя сфотографируйте расположение всех проводов и шлангов – это упростит обратную сборку.
- Очистите поверхности стыковки двигателя и штанги от грязи и старого герметика с помощью металлической щетки и ветоши.
После демонтажа осмотрите двигатель на предмет повреждений. Проверьте целостность ребер охлаждения цилиндра – трещины или сколы снижают эффективность теплоотвода. Смажьте резьбовые соединения консистентной смазкой (например, Литол-24) перед обратной сборкой, чтобы предотвратить коррозию и облегчить последующий демонтаж.
Подготовка рамы велосипеда под установку мотора
Перед установкой мотора проверьте геометрию рамы на соответствие требованиям крепления. Для большинства триммерных двигателей мощностью 1,5–2,5 л.с. подойдут рамы с диаметром подседельной трубы 25,4–28,6 мм и расстоянием между перьями заднего треугольника не менее 120 мм. Измерьте расстояние от каретки до нижней точки подседельной трубы – оно должно быть не менее 350 мм, чтобы избежать контакта маховика с цепью или педалями. При необходимости усилите раму стальными косынками толщиной 2–3 мм в местах будущих креплений мотора и топливного бака.
Определите точки фиксации мотора с учетом центра тяжести. Оптимальное расположение – на пересечении линий, проведенных от оси каретки к середине заднего колеса и от подседельного штыря к нижней трубе. Для двигателей с горизонтальным расположением цилиндра (например, Champion G200) сместите крепление на 15–20 мм вправо от оси рамы, чтобы компенсировать боковой момент. Используйте шаблон из картона или фанеры для разметки отверстий под болты М8 или М10 – стандартный шаг резьбы для большинства кронштейнов триммерных моторов.
Подготовьте посадочные места: зачистите краску в зонах контакта с кронштейнами наждачной бумагой зернистостью P80, обезжирьте ацетоном или уайт-спиритом. Для алюминиевых рам используйте стальные шайбы толщиной 3–4 мм под головки болтов, чтобы предотвратить продавливание материала. На стальных рамах допускается сварка дополнительных пластин размером 50×50 мм и толщиной 4 мм в местах крепления. Проверьте параллельность плоскостей крепления мотора и рамы с помощью штангенциркуля – отклонение не должно превышать 0,5 мм на 100 мм длины.
Установите демпфирующие элементы между рамой и кронштейнами мотора. Подойдут резиновые прокладки толщиной 5–7 мм из маслостойкой резины (например, марки ИРП-1345) или полиуретановые втулки с твердостью 70–80 Shore A. Затягивайте болты динамометрическим ключом с усилием 25–30 Н·м для М8 и 40–45 Н·м для М10. После сборки проверьте отсутствие люфтов, покачав мотор рукой – допустимое смещение не более 0,3 мм.
Изготовление креплений для двигателя и топливного бака
Для фиксации двигателя триммера на раме велосипеда используйте стальную пластину толщиной 3–4 мм с отверстиями под штатные крепления мотора. Вырежьте заготовку по шаблону, приварите к ней гайки М8 для регулировки положения или закрепите болтами через резиновые демпферы (например, от автомобильных сайлентблоков) для снижения вибрации. Расположите пластину так, чтобы ось выходного вала двигателя совпадала с осью ведущей звёздочки велосипеда – допустимое отклонение не более 2 мм. При отсутствии сварки зафиксируйте пластину хомутами из нержавеющей стали с шириной ленты 20 мм и толщиной 1,5 мм, предварительно подложив под них резиновые прокладки.
Топливный бак закрепите на верхней трубе рамы или под седлом с помощью кронштейна из алюминиевого уголка 25×25 мм. Просверлите в уголке отверстия под болты М6 и зафиксируйте бак через штатные проушины или дополнительные хомуты из стальной ленты. Обеспечьте уклон бака в сторону двигателя (5–7°) для бесперебойной подачи топлива – при горизонтальном расположении используйте обратный клапан от бензопилы. Для баков объёмом свыше 1,5 л предусмотрите дополнительную точку крепления к подседельной трубе, чтобы исключить раскачивание при движении.

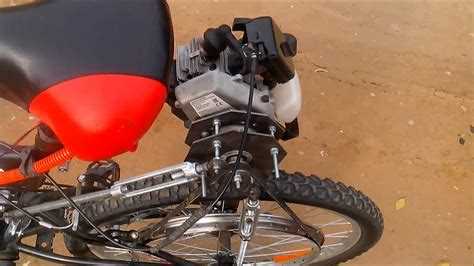

Монтаж системы передачи крутящего момента на колесо
Для передачи крутящего момента от двигателя триммера к заднему колесу велосипеда используйте зубчатый ремень или цепь с шагом 8–10 мм. Оптимальное передаточное отношение – 1:3 или 1:4, чтобы обеспечить старт с места без перегрузки двигателя. Подберите ведущую звезду на вал триммера (10–15 зубьев) и ведомую на колесо (30–40 зубьев). Закрепите ведомую звезду на втулке колеса через фланец из стального листа толщиной 3–4 мм, приварив или прикрутив болтами М6.
Установите натяжитель цепи или ремня для компенсации провисания. Для цепной передачи подойдет роликовый натяжитель от мотоцикла, для ременной – алюминиевый шкив на подпружиненном рычаге. Расположите натяжитель на расстоянии 50–70 мм от ведомой звезды, чтобы избежать перекоса. Проверьте соосность звезд: отклонение не должно превышать 1 мм на 100 мм длины цепи.
- Для ременной передачи используйте полиуретановый ремень шириной 15–20 мм с зубьями трапецеидального профиля. Преимущества: бесшумность, отсутствие смазки, устойчивость к растяжению.
- Цепная передача дешевле, но требует регулярной смазки (каждые 50 км) и защиты от грязи кожухом из листового металла.
- Избегайте прямого контакта ремня с масляными поверхностями – это сокращает срок службы в 2–3 раза.
Закрепите двигатель на раме так, чтобы линия передачи была параллельна плоскости колеса. Для этого используйте регулируемые кронштейны из стального уголка 30×30 мм. Перед окончательной фиксацией проверьте натяжение: ремень должен прогибаться на 5–7 мм при усилии 10 Н, цепь – на 10–15 мм. При пробном запуске контролируйте температуру подшипников втулки – превышение 60°C указывает на перетяжку или перекос.
Подключение тросика газа и настройка управления
На карбюраторе триммера найдите рычаг дроссельной заслонки – обычно он расположен сбоку и имеет отверстие под наконечник тросика. Вставьте наконечник в отверстие и закрепите его стопорной шайбой или гайкой, если таковая предусмотрена конструкцией. Убедитесь, что при отпущенной ручке газа заслонка полностью закрыта, а при полном нажатии – открыта на 100%. Если заслонка не закрывается до конца, укоротите тросик на 1–2 мм или отрегулируйте винт холостого хода на карбюраторе.
Ручку газа закрепите на руле велосипеда с помощью хомутов или специального кронштейна. Оптимальное положение – под правой рукой, на расстоянии 3–5 см от грипсы. Для фиксации используйте болты М5 с контргайками, предварительно просверлив отверстия в руле диаметром 5,2 мм. Подключите тросик к ручке, пропустив его через регулировочный винт на корпусе. Вращая винт, добейтесь свободного хода тросика 2–3 мм – это предотвратит самопроизвольное открытие заслонки при вибрации.
Настройка управления начинается с проверки синхронности работы ручки и заслонки. При плавном нажатии на ручку заслонка должна открываться равномерно, без рывков. Если тросик заедает, проверьте оболочку на перегибы и замените смазку. Для точной настройки используйте два регулировочных винта: на карбюраторе (холостой ход) и на ручке газа (свободный ход). Сначала установите минимальные обороты холостого хода винтом на карбюраторе, затем отрегулируйте свободный ход ручки так, чтобы мотор не глох при резком сбросе газа.
После сборки проведите тестовый запуск на подставке. Заведите мотор и плавно увеличивайте обороты, наблюдая за реакцией заслонки. Если мотор глохнет при резком открытии газа, увеличьте свободный ход тросика на 0,5–1 мм. Если обороты не снижаются при отпускании ручки, проверьте возвратную пружину на карбюраторе – она должна быть целой и правильно установленной. Для моторов мощностью свыше 1,5 л.с. рекомендуется установить дополнительный демпфер на ручку газа, чтобы снизить нагрузку на тросик при резких маневрах.
Финальная настройка проводится в движении. На ровном участке дороги разгонитесь до 15–20 км/ч и плавно нажмите на газ. Мотор должен реагировать без задержек, а велосипед – ускоряться равномерно. Если наблюдаются провалы или рывки, отрегулируйте положение заслонки винтом на карбюраторе: по часовой стрелке – обеднение смеси, против – обогащение. Запишите оптимальные настройки для повторного использования, так как вибрация и температурные перепады могут потребовать корректировки после 5–10 часов эксплуатации.
Установка системы охлаждения и глушителя
Глушитель собирайте из двухслойной стальной трубы Ø32 мм с внутренней перфорированной перегородкой и набивкой из базальтовой ваты плотностью 80 кг/м³. Длина корпуса – 180–200 мм, диаметр выходного отверстия – 12 мм. Соедините глушитель с выпускным патрубком двигателя через гофрированный металлорукав Ø25 мм, зафиксировав хомутами с силиконовыми прокладками для компенсации вибраций. Угол наклона глушителя к горизонту – не менее 15°, чтобы конденсат не скапливался в корпусе. При работе на бензине АИ-92 с октановым числом ниже 90 замените набивку через каждые 50 моточасов – это предотвратит спекание волокон и падение эффективности шумоподавления на 40%.
Проверка герметичности топливной системы и устранение утечек
Перед запуском веломотора на базе триммера проверьте топливную систему на герметичность. Даже микроскопические утечки бензина или масла могут привести к возгоранию, снижению мощности или повреждению двигателя. Начните с визуального осмотра шлангов, соединений и карбюратора. Особое внимание уделите местам стыков: штуцерам, хомутам и прокладкам. Если на поверхности видны следы топлива или масляные пятна – утечка обнаружена.
Для точной диагностики используйте мыльный раствор. Нанесите его кистью на подозрительные участки: пузырьки газа укажут на место утечки. Проверьте не только внешние соединения, но и внутренние полости карбюратора, особенно игольчатый клапан и поплавковую камеру. Давление в системе создайте вручную, подкачав топливо праймером или насосом. Если пузырьки появляются без нагнетания – проблема в износе уплотнений.
Утечки в шлангах устраняются заменой поврежденных участков. Используйте только топливостойкие шланги с внутренним диаметром 4–6 мм, рассчитанные на давление не менее 0,3 МПа. Хомуты затягивайте с усилием 2–3 Н·м, избегая перетяжки – это деформирует шланг и ускоряет износ. Для соединений карбюратора применяйте новые медные или алюминиевые прокладки толщиной 0,5–0,8 мм. Старые прокладки, даже без видимых повреждений, теряют эластичность и не обеспечивают герметичность.
Если утечка обнаружена в карбюраторе, разберите его и осмотрите игольчатый клапан. Загрязнения или износ конуса клапана – частая причина подтекания топлива. Очистите детали ультразвуковой ванной или промойте в ацетоне, затем просушите сжатым воздухом. При износе замените клапан в сборе с седлом. Проверьте поплавок на герметичность, погрузив его в горячую воду: пузырьки воздуха укажут на трещины. Поврежденный поплавок замените или запаяйте, предварительно удалив из него топливо.
После сборки карбюратора проведите повторную проверку мыльным раствором. Если утечка сохраняется, осмотрите корпус на предмет микротрещин. Для их устранения используйте эпоксидный клей с наполнителем из алюминиевой пудры или специальный герметик для топливных систем. Наносите состав тонким слоем, избегая попадания в каналы. После полимеризации (не менее 24 часов) повторите тест на герметичность.
Не игнорируйте утечки в топливном баке. Проверьте сварные швы и резьбовые соединения на наличие трещин. Для временного ремонта используйте холодную сварку, но при первой возможности замените бак. Внутреннюю поверхность очистите от ржавчины и отложений, промыв раствором лимонной кислоты (50 г на 1 л воды). После сушки обработайте антикоррозийным составом на основе цинка.
Завершив ремонт, запустите двигатель на холостых оборотах и проконтролируйте отсутствие утечек в течение 10–15 минут. Если система герметична, постепенно увеличивайте обороты, наблюдая за поведением соединений. При появлении новых подтеканий немедленно заглушите мотор и устраните дефект. Регулярная проверка герметичности – залог безопасной и эффективной работы веломотора.
Первый запуск и регулировка оборотов веломотора
Запускайте двигатель только на ровной поверхности, зафиксировав велосипед так, чтобы заднее колесо не касалось земли. Откройте топливный кран, переведите рычаг воздушной заслонки в положение «закрыто» (если есть), затем резко потяните за стартер. После запуска сразу переведите заслонку в режим «открыто». Если двигатель не заводится после 5 попыток, проверьте искру на свече (должна быть ярко-синяя) и чистоту жиклёров карбюратора.
После прогрева (30–40 секунд на холостых) приступайте к регулировке оборотов. Вращайте винт качества смеси (обычно с маркировкой «H») по часовой стрелке до упора, затем открутите на 1,5 оборота. Винт холостого хода («L») открутите на 1 оборот от полностью закрытого положения. Плавно увеличивайте газ, наблюдая за реакцией двигателя: при резком провале оборотов закрутите винт «H» на 1/8 оборота, при чёрном дыме из выхлопа – открутите на ту же величину.
- Признаки правильной регулировки:
- двигатель устойчиво работает на холостых (1800–2200 об/мин);
- нет детонации при резком открытии газа;
- выхлоп прозрачный или слегка сизоватый;
- температура цилиндра после 5 минут работы не превышает 180°C (проверяется инфракрасным термометром).
- Типичные ошибки:
- перетяжка винта «H» – приводит к перегреву и заклиниванию поршня;
- недостаточная затяжка винта «L» – двигатель глохнет при сбросе газа;
- игнорирование прогара прокладки карбюратора – вызывает подсос воздуха и нестабильные обороты.
Для точной настройки используйте тахометр: оптимальные обороты на холостом ходу – 2000 об/мин, при полной нагрузке – не более 7500 об/мин (для двигателей объёмом 33–50 см³). Если тахометра нет, ориентируйтесь на звук: при 7000 об/мин двигатель должен работать ровно, без «захлёбывания». После регулировки проедьте 2–3 км на средних оборотах, затем повторно проверьте затяжку креплений и температуру цилиндра. При необходимости скорректируйте настройки.
