12-вольтовые вентиляторы часто работают на максимальных оборотах, создавая избыточный шум и потребляя лишнюю энергию. Стандартные решения вроде резисторов или потенциометров снижают напряжение, но приводят к потерям мощности и нагреву. Альтернативные методы позволяют регулировать скорость без снижения эффективности, сохраняя стабильность работы системы охлаждения.
Один из самых точных способов – использование ШИМ-контроллера (широтно-импульсной модуляции). При частоте 20–30 кГц вентилятор получает импульсы напряжения с регулируемой скважностью, что позволяет плавно изменять обороты без падения крутящего момента. Для реализации подойдут микросхемы типа NE555 или готовые модули на базе TL494, которые поддерживают диапазон регулировки от 0 до 100%. Важно учитывать, что дешевые ШИМ-контроллеры могут создавать помехи, поэтому рекомендуется использовать фильтрующие конденсаторы на 10–100 мкФ.
Для систем с низким энергопотреблением подойдет линейный стабилизатор напряжения с низким падением напряжения (LDO). Микросхемы типа LM2940 или AMS1117 позволяют снизить напряжение до 5–9 В с минимальными потерями (менее 0,5 В). При этом важно обеспечить достаточный теплоотвод: при токе 0,5 А и разнице напряжений 3 В рассеиваемая мощность составит 1,5 Вт. Для вентиляторов мощностью до 2 Вт этот метод эффективен, но не подходит для высоконагруженных систем.
В случаях, когда требуется максимальная надежность, оптимальным решением станет использование специализированных драйверов. Микросхемы MAX6641 или ADT7460 не только регулируют обороты, но и контролируют температуру, автоматически подстраивая скорость под нагрузку. Такие решения применяются в промышленных системах и серверных стойках, где критична стабильность работы. Стоимость таких драйверов выше, но они обеспечивают точность регулировки ±1% и защиту от перегрева.

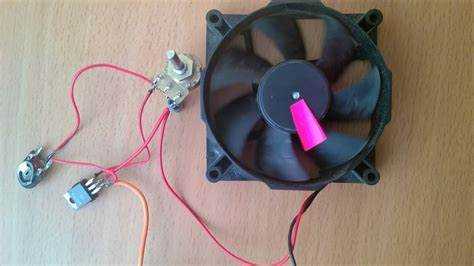

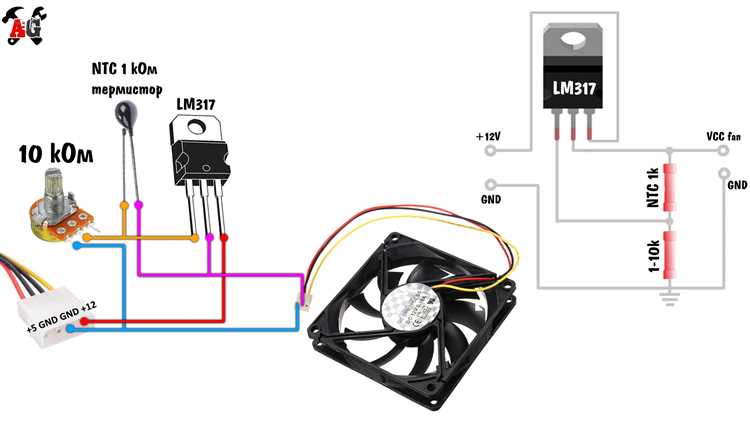

Как подобрать резистор для плавного снижения напряжения на вентиляторе
Резистор – простейший способ ограничить ток и снизить напряжение на 12В вентиляторе, но его выбор требует точных расчётов. Начните с определения рабочих параметров вентилятора: номинального напряжения (обычно 12В), тока потребления (указан на корпусе или в datasheet) и желаемого напряжения на выходе. Например, если вентилятор потребляет 0,2А при 12В, а нужно снизить напряжение до 9В, резистор должен создать падение в 3В при токе 0,2А.
Формула для расчёта сопротивления резистора: R = Uпад / I, где Uпад – разница между исходным и желаемым напряжением, I – ток вентилятора. В примере выше: R = 3В / 0,2А = 15 Ом. Однако реальный ток может отличаться из-за нелинейности характеристик вентилятора, поэтому лучше измерить его мультиметром под нагрузкой.
Мощность резистора рассчитывается по формуле P = I² × R. Для 0,2А и 15 Ом: P = (0,2)² × 15 = 0,6 Вт. Выбирайте резистор с запасом мощности – минимум в 1,5–2 раза больше расчётной. В данном случае подойдёт резистор на 1 Вт. Игнорирование этого параметра приведёт к перегреву и выходу детали из строя.
Практические нюансы подключения:
- Резистор включается последовательно с вентилятором, ближе к источнику питания.
- При параллельном подключении нескольких вентиляторов резистор рассчитывается для суммарного тока.
- Если вентилятор не запускается на пониженном напряжении, попробуйте кратковременно подать полное напряжение для раскрутки, затем снизить его резистором.
Альтернативы резистору для более точного управления:
- ШИМ-регулятор – позволяет плавно изменять обороты без потерь мощности, но требует дополнительной схемы.
- Стабилизатор напряжения (например, LM317) – обеспечивает фиксированное напряжение, но сложнее в реализации.
- Реостат – позволяет регулировать сопротивление вручную, но неэффективен для постоянной нагрузки.
Резистор – решение для простых задач, где не требуется высокая точность или энергоэффективность. Если вентилятор работает в критических условиях (высокая температура, пыль), рассмотрите более надёжные методы регулировки. В любом случае, перед установкой проверьте расчёты на макете и убедитесь в отсутствии перегрева компонентов.
Использование ШИМ-контроллера для регулировки оборотов без нагрева
ШИМ-контроллер (широтно-импульсная модуляция) – единственный метод бесступенчатой регулировки оборотов 12В вентилятора без потерь мощности на нагрев. Принцип работы основан на подаче импульсов напряжения с переменной скважностью: чем шире импульс, тем выше среднее напряжение на двигателе. Для 12В вентиляторов оптимальная частота ШИМ – 20–25 кГц, так как ниже 15 кГц возникает слышимый свист, а выше 30 кГц растут потери на переключение транзистора. Контроллеры на базе микросхем NE555 или специализированных драйверов (например, TC642) обеспечивают стабильную работу без дребезга и перегрева при токе до 1 А. При выборе транзистора ключевое значение имеет сопротивление открытого канала (RDS(on)): для MOSFET типа IRLZ44N оно составляет 22 мОм, что минимизирует рассеиваемую мощность даже при 100% заполнении.
Для практической реализации схемы требуется диод Шоттки (например, 1N5822) параллельно вентилятору для подавления обратных ЭДС, а также конденсатор 100–470 мкФ на входе питания для сглаживания пульсаций. При снижении оборотов до 30% от номинала (скважность ~30%) потребляемый ток падает пропорционально, а КПД системы остаётся выше 95%. Важно: при использовании ШИМ-контроллера с аналоговым управлением (потенциометром) линейность регулировки нарушается на малых оборотах из-за нелинейности характеристики двигателя – для точной калибровки применяют цифровые контроллеры с обратной связью по току или тахометру.
Подключение вентилятора через понижающий преобразователь напряжения
Понижающий DC-DC преобразователь – наиболее эффективный способ снизить напряжение 12В вентилятора без потерь мощности. Модули на базе микросхем LM2596 или MP1584EN обеспечивают КПД до 95% при токе до 3А, что достаточно для большинства 120-мм вентиляторов с потреблением 0,1–0,5А. Выходное напряжение регулируется потенциометром в диапазоне 1,2–35В, но для вентиляторов оптимально ограничиться 5–12В, чтобы избежать перегрева обмоток при чрезмерном снижении оборотов.
Подключение требует минимального набора компонентов: преобразователь, вентилятор, источник питания 12В и мультиметр для контроля. Вход «+» преобразователя соединяется с «+» блока питания, «-» – с массой. Выходные клеммы подключаются к вентилятору с соблюдением полярности. При использовании модулей с USB-выходом (например, на базе XL6009) убедитесь, что ток нагрузки не превышает 2А – стандартные USB-порты не рассчитаны на большие токи.
Регулировка оборотов выполняется вращением подстроечного резистора на плате преобразователя. Для точной настройки используйте тахометр или программное обеспечение (например, HWMonitor) при подключении к ПК через материнскую плату. Вентиляторы с ШИМ-входом (4-pin) требуют отдельного сигнала управления – понижающий преобразователь в этом случае используется только для питания, а обороты регулируются материнской платой или контроллером.
При выборе преобразователя обращайте внимание на максимальный ток и диапазон входного напряжения. Модули на MP2307 выдерживают до 2А, но входное напряжение ограничено 24В, что критично при использовании с блоками питания 24В. Для вентиляторов с током свыше 1А выбирайте преобразователи с активным охлаждением или увеличенными дорожками питания, иначе возможен перегрев стабилизатора.
Шум электромагнитных помех – распространенная проблема при использовании дешевых преобразователей. Для минимизации помех установите керамический конденсатор 0,1 мкФ между «+» и «-» на выходе преобразователя, а также ферритовое кольцо на провода питания вентилятора. Это снизит высокочастотные наводки, которые могут влиять на работу соседних устройств или вызывать сбои в работе тахометра.
Температурный режим преобразователя критичен при длительной работе. Модули на LM2596 без радиатора способны рассеивать до 1,5 Вт тепла при разнице входного и выходного напряжения до 5В. При снижении напряжения с 12В до 6В и токе 0,3А мощность потерь составит ~1,8 Вт – этого достаточно для нагрева корпуса до 60°C. При установке в замкнутом пространстве обеспечьте естественную конвекцию или используйте радиатор.
Для стабильной работы вентилятора на низких оборотах (ниже 800 об/мин) выбирайте преобразователи с низким уровнем пульсаций выходного напряжения. Модули на базе синхронных выпрямителей (например, TPS5430) обеспечивают пульсации менее 20 мВ, что предотвращает рывки и неравномерное вращение. Измерьте пульсации осциллографом – при значениях выше 50 мВ замените преобразователь или добавьте LC-фильтр на выходе.
При подключении нескольких вентиляторов к одному преобразователю суммируйте их токи потребления. Для двух 120-мм вентиляторов с током 0,2А каждый выбирайте модуль с запасом по току (не менее 1А). Параллельное подключение допустимо, но при разном сопротивлении обмоток возможен дисбаланс токов – используйте отдельные преобразователи для каждого вентилятора или балансировочные резисторы 0,1–0,5 Ом на каждый канал.

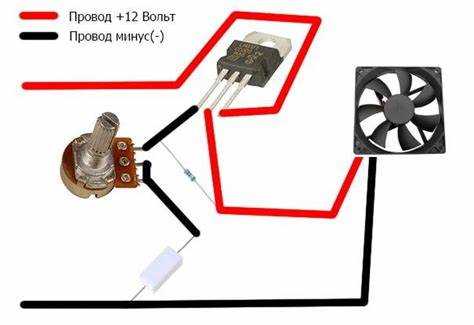

Выбор подходящего транзистора или MOSFET для управления оборотами
Биполярные транзисторы (BJT) менее эффективны из-за падения напряжения на переходе коллектор-эмиттер (VCE(sat)), но могут использоваться в простых схемах. Для вентиляторов с током до 0,3 А подойдет 2N2222 (VCE(sat) ≈ 0,3 В), но при больших токах потери возрастут. Альтернатива – TIP120 (дарлингтон, VCE(sat) ≈ 1 В), однако его применение оправдано только при отсутствии MOSFET.
Важный параметр – максимальный ток стока (ID) или коллектора (IC). Для 12В вентиляторов с током 0,2–0,5 А достаточно MOSFET с ID ≥ 2 А (например, IRFZ44N). При токе 1–3 А выбирайте модели с ID ≥ 10 А (IRF3205, STP75NF75). Превышение номинального тока ведет к перегреву и снижению надежности.
Напряжение затвор-исток (VGS) MOSFET должно соответствовать управляющему сигналу. Для ШИМ-контроллеров с логическим уровнем (3,3–5 В) подойдут логические MOSFET, такие как IRLZ44N (VGS(th) = 1–2 В) или IRL540N. Стандартные MOSFET (например, IRF540N) требуют VGS ≥ 10 В, что усложняет схему при управлении от микроконтроллера.
Тепловые характеристики критичны при длительной работе. MOSFET с RDS(on) = 20 мОм при токе 1 А рассеивает мощность P = I² × R = 0,02 Вт – радиатор не нужен. При RDS(on) = 100 мОм и токе 2 А потери составят 0,4 Вт, что требует небольшого теплоотвода. Для BJT потери выше: при VCE(sat) = 0,5 В и токе 0,5 А рассеивается 0,25 Вт.
Частота переключения влияет на выбор типа транзистора. MOSFET оптимальны для ШИМ с частотой 20–100 кГц (IRFZ44N, IRLZ44N). BJT (например, 2N2222) работают на частотах до 10 кГц, но при более высоких частотах растут динамические потери. Для частот выше 100 кГц используйте MOSFET с низкой входной емкостью (FDMS86101, Ciss = 150 пФ).
Защитные функции продлевают срок службы. MOSFET с встроенной защитой от статического электричества (IPP075N10N3) или обратной полярности (PSMN0R9-30YLC) предпочтительны для промышленных применений. Для BJT добавьте диод Шоттки параллельно коллектор-эмиттер (например, 1N5819) для защиты от обратных ЭДС при отключении индуктивной нагрузки.
Настройка оборотов с помощью переменного резистора и делителя напряжения
Делитель напряжения на основе переменного резистора – простой и эффективный способ регулировки оборотов 12В вентилятора без импульсных потерь. Для реализации потребуется резистор с линейной характеристикой (тип B) и сопротивлением 1–10 кОм, подключённый последовательно с вентилятором. При вращении ручки резистора напряжение на вентиляторе изменяется от 0 до 12В, что позволяет плавно снижать обороты. Важно учитывать мощность резистора: для вентиляторов с током до 0,2А достаточно 0,5 Вт, для более мощных моделей – 1–2 Вт.
Недостаток метода – нагрев резистора при длительной работе на малых оборотах. Чтобы избежать перегрева, выбирайте резистор с запасом по мощности или используйте два последовательно соединённых резистора по 5 кОм вместо одного 10 кОм. Альтернативный вариант – применение проволочных резисторов с керамическим корпусом, выдерживающих температуру до 200°C. Также следите за минимальным напряжением: большинство 12В вентиляторов начинают вращаться при 4–5В, а при 3В и ниже могут не запуститься.
Для точной настройки оборотов используйте мультиметр в режиме измерения постоянного напряжения, подключив его параллельно вентилятору. Оптимальный диапазон регулировки – 6–12В, так как при напряжении ниже 6В эффективность охлаждения резко падает, а шум от подшипников может возрасти. Если требуется фиксация выбранного положения, замените переменный резистор на многооборотный подстроечный (например, 3296W) с возможностью механической блокировки.
Проверка минимального напряжения для стабильной работы вентилятора
Минимальное напряжение для 12В вентиляторов зависит от типа двигателя и конструкции. Для бесщеточных (BLDC) моделей порог стабильного запуска обычно составляет 5–7В, но при 4–5В возможны рывки или остановка ротора из-за недостаточного крутящего момента. Щеточные вентиляторы запускаются при 3–4В, но работают с повышенным шумом и вибрацией, а срок службы сокращается на 30–40% из-за искрения коллектора. Проверку проводите с помощью регулируемого блока питания: снижайте напряжение шагами по 0,5В, фиксируя момент нестабильной работы (пропуски оборотов, гудение). Для точности используйте осциллограф – при минимальном напряжении форма сигнала на обмотках должна оставаться симметричной, без провалов амплитуды.
Некоторые вентиляторы с ШИМ-управлением требуют минимального напряжения питания 6–8В для корректной работы встроенной электроники. При напряжении ниже этого порога контроллер может переходить в аварийный режим, блокируя вращение или включая защиту от перегрузки. Для проверки подключите вентилятор через диод Шоттки (падение ~0,3В) или резистор 1–2 Ом – это позволит имитировать реальные условия работы в цепи с потерями. Замеряйте ток потребления: при стабильной работе он должен плавно снижаться с уменьшением напряжения, а не скачкообразно меняться. Если вентилятор не запускается при 6В, но работает при 7В, используйте это значение как минимальное для безопасной эксплуатации.
Сравнение готовых решений: реобас, контроллеры и самодельные схемы
Реобасы – промышленные устройства с ШИМ-регулировкой, рассчитанные на ток до 30 А и напряжение 12 В. Преимущества: стабильность работы, защита от перегрузок, поддержка нескольких каналов (например, Aerocool Touch-2100 – 5 каналов с индикацией оборотов). Недостатки: высокая цена (от 1500 ₽), ограниченный диапазон регулировки (обычно 40–100% от номинала), зависимость от ПО производителя. Подходят для систем с несколькими вентиляторами, где критична синхронизация оборотов и мониторинг температуры.
- Контроллеры на базе микросхем (например, LM317, LM2596) – бюджетные модули с фиксированным или плавным изменением напряжения. LM317 снижает напряжение до 1,25 В, но теряет эффективность при токе выше 1,5 А; LM2596 (понижающий DC-DC) работает до 3 А с КПД 85–90%. Стоимость – 200–500 ₽. Минусы: отсутствие обратной связи по оборотам, нагрев при высоких нагрузках, необходимость ручной калибровки. Рекомендуются для одиночных вентиляторов с током до 2 А.
- Самодельные схемы на резисторах или транзисторах (например, MOSFET IRFZ44N) дешевле (50–150 ₽), но требуют расчётов. Резисторы просаживают напряжение линейно, теряя мощность на нагрев (при 50% оборотах – 50% потерь). ШИМ на Arduino + MOSFET позволяет регулировать обороты без потерь, но нужны навыки пайки и программирования. Подходит для экспериментов или нестандартных задач (например, управление вентилятором от датчика влажности).
