Электрические провода – основа современной энергетики и электроники. Их эффективность зависит от материала проводника, который должен сочетать высокую электропроводность, механическую прочность и устойчивость к коррозии. На практике применяют ограниченный набор металлов, каждый из которых оптимален для конкретных условий эксплуатации.
Медь остается эталоном для большинства проводников. Её удельное сопротивление – 0,0172 мкОм·м при 20°C, что на 60% ниже, чем у алюминия. Медные провода выдерживают плотность тока до 6–10 А/мм² без перегрева, что делает их незаменимыми в силовых кабелях и бытовой электропроводке. Однако при температурах выше 200°C медь окисляется, поэтому для высокотемпературных применений используют сплавы с никелем или серебром.
Алюминий – второй по распространенности материал. Его проводимость в 1,6 раза ниже меди, но масса в 3 раза меньше, что критично для воздушных линий электропередач. Алюминиевые провода марки А и АКП применяют при напряжении до 35 кВ, где вес конструкции важнее потерь на нагрев. Главный недостаток – низкая механическая прочность и склонность к окислению, что требует использования специальных зажимов и смазок в местах соединений.
Для экстремальных условий используют серебро и золото. Серебро обладает наивысшей электропроводностью (0,0159 мкОм·м), но его стоимость ограничивает применение высокоточными приборами и СВЧ-техникой. Золото не окисляется и сохраняет стабильные характеристики в агрессивных средах, поэтому его наносят тонким слоем на контакты разъемов и микросхем. В промышленных масштабах эти металлы не используют из-за цены.
В высокотемпературных системах (печи, реакторы) применяют нихром (сплав никеля и хрома) и константан (медь-никель). Нихром выдерживает нагрев до 1200°C, но его сопротивление в 60 раз выше меди, что делает его пригодным только для нагревательных элементов. Константан, напротив, имеет стабильное сопротивление в диапазоне −200…+400°C, что ценится в измерительных приборах и термопарах.
Выбор материала зависит от трех ключевых факторов: рабочей температуры, механических нагрузок и стоимости. Для стандартных условий медь – оптимальный баланс цены и эффективности. Алюминий выбирают там, где важен вес. Специальные сплавы используют только при невозможности заменить их более дешевыми аналогами.
Основные металлы для изготовления электрических проводов и их свойства
Медь – эталонный материал для проводов благодаря удельному сопротивлению 0,0172 мкОм·м (при 20°C) и высокой пластичности. Она выдерживает токовые нагрузки до 10 А/мм² в длительном режиме, сохраняя стабильность при температурах до 200°C. Оксидная пленка на поверхности меди защищает от коррозии, но требует лужения при эксплуатации в агрессивных средах. Для силовых кабелей используют бескислородную медь (марка М00), содержащую менее 0,001% кислорода, что исключает водородную хрупкость при пайке.
Алюминий применяют в воздушных линиях и распределительных сетях из-за низкой плотности (2,7 г/см³) и стоимости – в 3–4 раза дешевле меди. Удельное сопротивление 0,028 мкОм·м компенсируют увеличением сечения проводника на 60% для эквивалентной проводимости. Ключевой недостаток – образование оксидной пленки с высоким сопротивлением (10¹² Ом·м), требующей специальных контактных паст или плакирования медью в местах соединений. Алюминиевые провода марки А5Е (с добавкой железа) выдерживают до 90°C без деградации механических свойств.
Почему медь остаётся главным материалом для проводки в быту и промышленности
Электропроводность меди составляет 58,5×10⁶ См/м – на 60% выше, чем у алюминия (37×10⁶ См/м), что позволяет использовать провода меньшего сечения при той же токовой нагрузке. Например, для передачи 10 А достаточно медного провода 1 мм², тогда как алюминиевый потребует 1,6 мм². Это снижает расход материала на 30–40% и уменьшает габариты кабельных каналов, что критично в условиях ограниченного пространства в электрощитах и стенах.
Температурный коэффициент сопротивления меди (0,0039 К⁻¹) в 1,5 раза ниже, чем у алюминия (0,0043 К⁻¹), что обеспечивает стабильность параметров при нагреве. При рабочей температуре 70°C сопротивление медного провода увеличивается всего на 27%, тогда как алюминиевого – на 30%. Это особенно важно для промышленных установок с циклическими нагрузками, где перепады температур достигают 100°C и выше.
Медь обладает пределом прочности на разрыв 220–250 МПа против 70–120 МПа у алюминия, что делает её устойчивой к механическим повреждениям при монтаже и эксплуатации. В условиях вибрации, характерных для промышленных цехов или транспортных систем, медные провода сохраняют целостность в 3–5 раз дольше. Кроме того, медь не подвержена ползучести – деформации под постоянной нагрузкой, которая приводит к ослаблению контактов в алюминиевых соединениях.
Коррозионная стойкость меди в 10 раз выше, чем у алюминия, благодаря образованию защитной оксидной плёнки Cu₂O, предотвращающей дальнейшее окисление. В условиях повышенной влажности (до 95%) или воздействия агрессивных сред (сероводород, аммиак) медные провода служат 30–50 лет без потери свойств, тогда как алюминиевые требуют замены через 15–20 лет. Для объектов с высокими требованиями к надёжности – больниц, ЦОД, химических производств – это критичный фактор.
Совместимость меди с большинством разъёмов и клеммников исключает необходимость использования специальных паст или переходников, как в случае с алюминием. При монтаже медных проводов допускается простое скручивание с последующей пайкой или опрессовкой, что сокращает время работ на 20–30%. В бытовых условиях это упрощает подключение розеток, выключателей и светильников, снижая риск некачественных соединений, которые становятся причиной 40% пожаров электрического происхождения.
Алюминий в проводах: преимущества, недостатки и области применения
Алюминий – второй по популярности материал для проводов после меди, что обусловлено его удельным сопротивлением 0,028 Ом·мм²/м (на 60% выше меди) и плотностью 2,7 г/см³ (втрое легче меди). При равной проводимости алюминиевый провод весит вдвое меньше медного, что критично для воздушных ЛЭП: снижает нагрузку на опоры и позволяет увеличить пролёты между ними до 500–700 метров. Стоимость алюминия на мировых рынках в 3–4 раза ниже меди, что делает его экономически выгодным для массового применения. Однако при выборе сечения алюминиевого провода требуется увеличивать его диаметр на 25–30% для компенсации худшей проводимости, что важно учитывать при проектировании кабельных каналов.
Недостатки алюминия проявляются в эксплуатации:
- Склонность к окислению: на поверхности образуется плёнка Al₂O₃ с высоким сопротивлением (10¹⁴ Ом·см), ухудшающая контакт в местах соединений. Требует применения специальных паст (например, кварцевазелиновой) или анодирования.
- Низкая механическая прочность: предел прочности на разрыв – 70–140 МПа (у меди – 220–380 МПа), что ограничивает использование в подвижных соединениях и вибрирующих конструкциях.
- Ползучесть: при температуре выше 90°C алюминий деформируется под нагрузкой, что приводит к ослаблению контактов. Для компенсации используют пружинные клеммы или сплавы с добавками кремния (до 0,5%) и железа (до 0,3%).
Области применения алюминия диктуются его свойствами:
- Воздушные ЛЭП: провода АС (алюминий-сталь) с сечением 35–600 мм² для напряжений 0,4–500 кВ. Стальной сердечник обеспечивает прочность, алюминиевая оболочка – проводимость.
- Кабели для стационарной прокладки: марки АВВГ, АПвВГ с сечением до 240 мм². Используются в жилых и промышленных сетях при токах до 200 А, где вес и стоимость критичны.
- Обмотки трансформаторов и электродвигателей: алюминиевые провода с эмалевой изоляцией (ПЭТВ-2) для классов нагревостойкости до 180°C. Применяются в бытовых приборах и маломощных агрегатах.
Для ответственных соединений (например, в распределительных щитах) рекомендуется использовать медно-алюминиевые наконечники или гильзы с лужёной поверхностью, исключающие гальваническую коррозию.
Сравнение меди и алюминия: какой металл выбрать для разных типов проводов
Медь и алюминий – основные материалы для производства проводов, но их свойства определяют разные области применения. Медь превосходит алюминий по электропроводности: удельное сопротивление меди составляет 0,0172 мкОм·м против 0,0282 мкОм·м у алюминия. Это означает, что при одинаковом сечении медный провод пропускает ток на 60% эффективнее. Для силовых кабелей, где важна минимальная потеря энергии, медь остаётся безальтернативным выбором.
Алюминий легче меди почти в три раза: плотность алюминия – 2,7 г/см³, меди – 8,96 г/см³. Это критично для воздушных линий электропередач, где снижение веса опор и проводов сокращает затраты на инфраструктуру. Например, в ЛЭП напряжением 110 кВ и выше алюминиевые провода с стальным сердечником (АС) используются повсеместно, так как позволяют увеличить пролёты между опорами до 400–500 метров без потери прочности.
Стоимость алюминия на мировых рынках в 3–4 раза ниже меди, что делает его привлекательным для бюджетных проектов. Однако экономия на материале компенсируется увеличением сечения проводов: для передачи той же мощности алюминиевый кабель должен быть толще на 50–60%. В условиях ограниченного пространства (например, в кабельных каналах зданий) это может стать проблемой, вынуждая использовать медь.
Коррозионная стойкость меди выше, чем у алюминия. Медь образует защитную оксидную плёнку, предотвращающую дальнейшее окисление, тогда как алюминий склонен к образованию рыхлого оксидного слоя, ухудшающего контакт. В условиях повышенной влажности или агрессивных сред (промышленные зоны, приморские районы) медные провода служат дольше без потери проводимости. Алюминий требует дополнительной защиты: анодирования или использования специальных смазок в местах соединений.
Для бытовых и промышленных сетей до 1 кВ медь предпочтительнее из-за надёжности и простоты монтажа. Алюминиевые провода запрещены в жилых помещениях многих стран (например, в США и ЕС) из-за риска возгорания при плохих контактах. В России алюминий разрешён для стационарной прокладки, но его использование ограничено сечением от 16 мм² и выше. Для розеток, освещения и маломощных устройств медь остаётся стандартом.
В высокочастотных приложениях (например, в кабелях для передачи данных) медь незаменима из-за эффекта скин-эффекта: ток высокой частоты течёт по поверхности проводника, а медная поверхность имеет меньшее сопротивление. Алюминий в таких условиях демонстрирует худшие характеристики, что приводит к затуханию сигнала. Для Ethernet-кабелей (Cat 5e и выше) используют только медные жилы, даже несмотря на высокую стоимость.
Выбор между медью и алюминием зависит от приоритетов: если критичны вес и стоимость – алюминий, если важны проводимость, долговечность и компактность – медь. В гибридных решениях (например, в проводах марки АС) сочетают преимущества обоих металлов: стальной сердечник обеспечивает прочность, алюминиевая оболочка – проводимость, а медное покрытие контактных поверхностей – надёжность соединений.

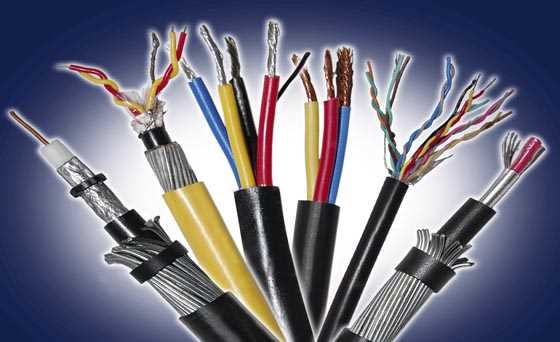

Редкие и специальные металлы в производстве высокопроводящих кабелей
Серебро остаётся эталоном проводимости среди металлов, но его применение в кабельной промышленности ограничено стоимостью и механической мягкостью. В высокочастотных кабелях, где потери сигнала критичны (например, в СВЧ-технике), серебряное покрытие медных жил толщиной 2–5 мкм снижает поверхностное сопротивление на 5–10% по сравнению с чистой медью. Для криогенных систем, работающих при температурах ниже 20 К, серебро используют в сплавах с никелем (Ag-0.15%Ni) для повышения прочности без значительных потерь проводимости.
Золото в кабельной индустрии применяют исключительно для покрытия контактных поверхностей в условиях агрессивных сред или высокой влажности. Толщина золотого слоя в разъёмах и соединителях редко превышает 0.5–1 мкм, но этого достаточно для предотвращения окисления и снижения контактного сопротивления до 0.1 мОм. В оптоволоконных кабелях с металлическими элементами золото наносят на алюминиевые оболочки для защиты от коррозии при эксплуатации в морской воде.
Рений, несмотря на высокую стоимость (около $4000 за кг), находит применение в сверхпроводящих кабелях для магнитных систем. Сплавы рения с молибденом (Mo-47.5%Re) сохраняют пластичность при температурах до 10 К и выдерживают плотности тока свыше 10^5 А/см². В комбинации с ниобием рений используют для стабилизации сверхпроводящих свойств в кабелях для термоядерных реакторов, где требуется устойчивость к нейтронному облучению.
Бериллий вводят в состав медных сплавов (Cu-0.5%Be) для повышения прочности проводов без существенного снижения проводимости. Такие сплавы применяют в авиационных и космических кабелях, где критичны масса и устойчивость к вибрациям. Однако из-за токсичности бериллия его использование требует строгого соблюдения технологий обработки, включая герметичные камеры и системы фильтрации.
Галлий в жидком состоянии (температура плавления 29.8°C) используют в гибких токопроводящих системах, например, в медицинских имплантатах или робототехнике. Сплавы галлия с индием (Ga-24.5%In) образуют эвтектику с температурой плавления 15.7°C, что позволяет создавать самовосстанавливающиеся контакты. В высокочастотных кабелях галлиевые композиты снижают скин-эффект за счёт равномерного распределения тока по сечению проводника.
Тантал и ниобий – ключевые материалы для сверхпроводящих кабелей, работающих при температурах жидкого гелия (4.2 К). Ниобий-титановые сплавы (Nb-47%Ti) обеспечивают критическую плотность тока до 3×10^5 А/см² в магнитных полях до 10 Тл, что делает их незаменимыми в МРТ-сканерах и ускорителях частиц. Танталовые покрытия толщиной 10–20 мкм применяют для защиты медных жил от диффузии водорода в водородных топливных элементах.
Индий используют в качестве припоя для соединения сверхпроводящих элементов, так как он образует низкоомные контакты с ниобием и танталом. В гибких кабелях для носимой электроники индиевые сплавы (In-48%Sn) обеспечивают устойчивость к многократным изгибам без потери проводимости. Для высокотемпературных применений (до 200°C) индий заменяют сплавами на основе висмута (Bi-32%In), сохраняющими пластичность при циклических нагрузках.
Палладий и платина входят в состав контактных групп для кабелей, эксплуатируемых в экстремальных условиях. Платиновые сплавы (Pt-10%Rh) выдерживают температуры до 1500°C и используются в термопарных проводах для печей и реакторов. Палладий, легированный серебром (Pd-30%Ag), применяют в водородных датчиках, где требуется селективная проницаемость для H₂ при сохранении электропроводности. В обоих случаях толщина покрытия не превышает 2–3 мкм, но обеспечивает ресурс работы свыше 10 000 часов.

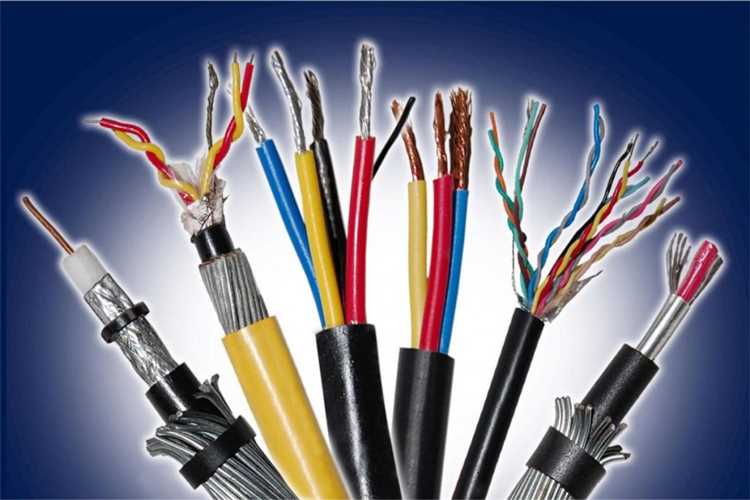

Как примеси в металлах влияют на электропроводность и долговечность проводов
Электропроводность металлов напрямую зависит от чистоты материала. Например, медь с содержанием примесей менее 0,01% имеет удельное сопротивление 1,68·10⁻⁸ Ом·м при 20°C, тогда как при добавлении всего 0,1% фосфора сопротивление возрастает на 20–30%. Алюминий, часто используемый в воздушных линиях электропередач, теряет до 15% проводимости при наличии 0,5% кремния или железа. Эти данные критичны для расчета сечения проводов: даже незначительные примеси требуют увеличения диаметра на 5–10% для компенсации потерь.
Примеси влияют не только на проводимость, но и на механические свойства. Сера в меди (даже в концентрации 0,005%) вызывает хрупкость при нагреве, что сокращает срок службы проводов на 30–40% из-за микротрещин. В алюминиевых сплавах магний (0,5–1%) повышает прочность, но снижает электропроводность на 5–7% – компромисс, оправданный для самонесущих изолированных проводов (СИП), где механическая нагрузка превалирует над потерями энергии.
Коррозионная стойкость проводов также зависит от примесей. Олово в меди (0,2–0,5%) улучшает устойчивость к окислению, но увеличивает сопротивление на 3–5%. Для подземных кабелей используют медь с добавками мышьяка (0,02–0,05%), который замедляет коррозию без существенного роста сопротивления. В алюминии железо (до 0,3%) ускоряет образование оксидной пленки, защищающей от дальнейшего разрушения, но при превышении 0,5% приводит к точечной коррозии.
Температурная стабильность проводов определяется типом и концентрацией примесей. Вольфрам в меди (0,1%) повышает температуру рекристаллизации с 200°C до 350°C, что критично для высоконагруженных обмоток электродвигателей. Однако при этом проводимость падает на 10–12%. Для линий электропередач, где нагрев не превышает 90°C, такие добавки нецелесообразны – здесь приоритет отдается чистоте металла.
Стандарты ГОСТ и IEC регламентируют допустимые примеси для проводниковых материалов. Например, медь марки М00 (99,99% чистоты) используется в микроэлектронике, где потери недопустимы, а М1 (99,9% чистоты) – в силовых кабелях. Алюминий А5Е (99,5% чистоты) применяют для воздушных линий, где вес важнее проводимости. Превышение норм на 0,1% для меди или 0,2% для алюминия автоматически переводит материал в категорию низкокачественных, непригодных для ответственных применений.
Выбор металла с оптимальным балансом примесей зависит от условий эксплуатации. Для подводных кабелей используют медь с добавками бериллия (0,1–0,3%), который повышает усталостную прочность в 2–3 раза, несмотря на снижение проводимости на 8%. В высокочастотных проводах (например, для телекоммуникаций) применяют серебро с 0,5% меди – компромисс между стоимостью и минимальными потерями на скин-эффект. Критерий выбора: каждая примесь должна решать конкретную задачу (прочность, коррозионная стойкость, термостабильность) без превышения допустимого порога потерь проводимости.
