Линейный выход (Line Out) устройства – это аналоговый сигнал с уровнем напряжения от 1 В до 2 В (обычно 1,23 В RMS для потребительской электроники). Усилитель, в свою очередь, рассчитан на входное сопротивление от 10 кОм до 100 кОм. Неправильное подключение приводит к искажениям, шуму или даже повреждению оборудования. Основная задача – согласовать импеданс и уровень сигнала.
Для подключения используйте экранированный кабель с разъемами RCA (для бытовой техники) или XLR/TRS (для профессионального оборудования). Длина кабеля не должна превышать 5 метров – при большей длине растет риск наводок и затухания высоких частот. Если требуется большее расстояние, применяйте балансное подключение (XLR) или активные DI-боксы.
Перед подключением отключите питание усилителя. Проверьте положение регуляторов громкости: на источнике сигнала установите 70–80% от максимума, на усилителе – минимальное значение. Это предотвратит перегрузку входа и щелчки при включении. Если усилитель имеет переключатель чувствительности входа (Line/Phono), выберите Line – вход для линейного сигнала.
При подключении к усилителю с высоким входным сопротивлением (например, 50 кОм и выше) используйте кабель с низкой емкостью (менее 100 пФ/м). Для усилителей с низким импедансом (менее 10 кОм) подойдет стандартный кабель, но избегайте параллельного прокладывания с силовыми проводами. Если на выходе источника есть регулятор уровня (Gain), установите его в среднее положение – это даст запас для корректировки.
После подключения включите усилитель и постепенно увеличивайте громкость, контролируя искажения на слух или по индикаторам перегрузки. Если сигнал слишком слабый, увеличьте уровень на источнике, а не на усилителе – это снизит соотношение сигнал/шум. При появлении фона или помех проверьте заземление и экранирование кабеля.

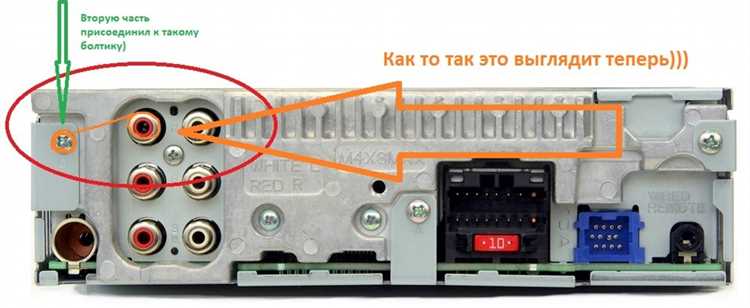

Какие кабели выбрать для соединения линейного выхода и усилителя
Для передачи аналогового сигнала с линейного выхода на усилитель используйте экранированные кабели с разъемами RCA (тюльпаны) или XLR. Оптимальный выбор – кабели с медными жилами сечением не менее 0,5 мм² и двойным экраном из алюминиевой фольги и оплетки (плотность не ниже 85%). Длина кабеля не должна превышать 5 метров, чтобы минимизировать потери сигнала и наводки. Для профессионального оборудования предпочтительны XLR-кабели с симметричной передачей, которые подавляют помехи на 20–40 дБ эффективнее RCA.
Избегайте дешевых кабелей с тонкими жилами (менее 0,3 мм²) и одинарным экраном – они ухудшают частотный отклик и вносят шум. Для домашних систем подойдут бренды Mogami, Canare или Van Damme (серия Studio), для бюджетных решений – AudioQuest Evergreen или Klotz AI600. При подключении к усилителю с высоким входным сопротивлением (более 10 кОм) используйте кабели с низкой емкостью (менее 100 пФ/м), чтобы сохранить широкополосность сигнала.
Как определить правильные разъемы на усилителе и источнике сигнала
У источников сигнала (смартфоны, плееры, звуковые карты) линейный выход чаще всего реализован через 3,5-мм мини-джек. На некоторых устройствах он подписан как «Headphone Out», но для подключения к усилителю используйте именно этот разъем, а не микрофонный вход. Если источник оснащен оптическим выходом (TOSLINK), он не подойдет для аналогового усилителя – потребуется цифро-аналоговый преобразователь (ЦАП).
Обратите внимание на импеданс и уровень сигнала. Линейный выход источника должен выдавать напряжение в диапазоне 0,5–2 В (обычно 1 В), а вход усилителя – иметь чувствительность не ниже 0,2–0,5 В. Если на усилителе есть регулятор чувствительности («Gain» или «Level»), установите его в среднее положение перед подключением. Превышение допустимого уровня сигнала приведет к искажениям, а слишком слабый сигнал потребует повышения громкости, что увеличит шум.
Для подключения используйте кабели с соответствующими разъемами: RCA-RCA для аналоговых усилителей, 3,5-мм джек – 2xRCA для смартфонов и плееров. Избегайте кабелей с позолоченными контактами «для лучшего звука» – они не влияют на качество передачи линейного сигнала. Важнее экранирование: выбирайте кабели с двойным экраном (оплетка + фольга) длиной не более 3 метров, чтобы минимизировать наводки.
Если усилитель имеет несколько входов, выбирайте тот, который соответствует типу источника. Например, вход «Phono» предназначен только для проигрывателей винила и имеет встроенный фонокорректор – подключение к нему другого источника приведет к неправильному звучанию. Входы «Aux» или «Tape» универсальны и подходят для большинства устройств. На некоторых AV-ресиверах линейные входы могут быть подписаны по назначению: «TV», «Game», «Media Player».
Проверьте наличие переключателей режимов на усилителе. Некоторые модели оснащены селектором входов («Input Selector») или кнопкой «Direct», которая отключает дополнительную обработку сигнала. Если усилитель поддерживает оба режима (например, «Pure Direct» и «Enhanced»), выбирайте первый для максимально чистого звука. На старых усилителях может быть переключатель «Tape Monitor» – его нужно установить в положение «Source», чтобы сигнал проходил напрямую.
При подключении цифровых источников (компьютеры, стриминговые устройства) через USB или HDMI убедитесь, что усилитель поддерживает цифровой вход. Если нет, используйте аналоговый выход звуковой карты или внешний ЦАП. На компьютерах с Windows проверьте настройки аудиоустройства: в панели управления звуком выберите «Линейный выход» вместо «Динамики», чтобы избежать двойной обработки сигнала. На macOS аналогичная настройка находится в разделе «Аудио MIDI».
Пошаговая инструкция по подключению RCA-кабелей к усилителю
Определите тип входов на усилителе. Большинство моделей оснащены RCA-разъемами, маркированными как LINE IN, AUX или CD. Если входов несколько, выберите тот, который соответствует источнику сигнала (например, для проигрывателя винила – PHONO, но только если усилитель имеет встроенный фонокорректор).
Подключите RCA-кабели к источнику сигнала. Красный штекер – правый канал, белый (или черный) – левый. Убедитесь, что разъемы вставлены до упора: неполное соединение вызывает треск и помехи. Если источник имеет балансные выходы (XLR), используйте переходник XLR-RCA с симметричным преобразованием, чтобы избежать наводок.
Вставьте противоположные концы кабелей в соответствующие входы усилителя. Не перепутайте каналы: ошибка приведет к инверсии стереоэффекта. Если усилитель поддерживает режим Direct или Pure, активируйте его перед подключением – это отключит лишние цепи обработки сигнала, улучшив прозрачность звука.
Затяните разъемы пальцами, не прилагая чрезмерных усилий. Металлические корпуса RCA-штекеров хрупкие, а резьба на некоторых моделях легко срывается. Для дополнительной фиксации используйте нейлоновые стяжки или изоленту, чтобы кабели не выдергивались при случайном рывке.
Включите усилитель и установите минимальную громкость. Подайте сигнал с источника и постепенно увеличивайте уровень, контролируя искажения. Если на выходе слышен фон или гул, проверьте заземление: подключите экран RCA-кабеля к общей земле усилителя и источника. В сложных случаях используйте гальваническую развязку с трансформатором.
После проверки зафиксируйте кабели вдоль корпуса усилителя, избегая острых углов и натяжения. Храните запас длины в виде петли диаметром не менее 10 см – это снизит механические нагрузки на разъемы. Для профессиональных систем используйте кабели с двойным экранированием (например, Canare RCAP-75-2) и позолоченными контактами, устойчивыми к окислению.
Как настроить уровень сигнала на источнике перед подключением
Используйте встроенные индикаторы уровня сигнала, если они доступны. Например, в аудиоредакторах (Audacity, Adobe Audition) или DAW (Ableton, FL Studio) отображается пиковый уровень в децибелах (dB). Стремитесь к тому, чтобы пики не превышали -6 dBFS – это запас для предотвращения клиппинга при усилении.
Если источник не имеет визуальных индикаторов, ориентируйтесь на слух. Воспроизведите тестовый трек с динамичным звуком (например, барабанные партии или вокал) и постепенно увеличивайте громкость. Как только звук начинает «хрипеть» или терять четкость – снизьте уровень на 10–15%. Это субъективный, но действенный метод для аналоговых устройств.
Для цифровых источников с фиксированным выходным уровнем (например, CD-плееры, стриминговые сервисы) проверьте настройки эквалайзера. Активированные басовые или высокочастотные подъемы могут искусственно завышать уровень сигнала. Отключите эквалайзер или сбросьте его в нейтральное положение перед подключением к усилителю.
При работе с профессиональным оборудованием (микшерные пульты, аудиоинтерфейсы) используйте аттенюаторы. Многие интерфейсы (Focusrite, Universal Audio) имеют переключатели -10 dBV / +4 dBu. Для подключения к бытовым усилителям выбирайте режим -10 dBV – это соответствует стандартному линейному уровню потребительской техники.
Избегайте использования регуляторов громкости на усилителе для компенсации слабого сигнала. Если входной сигнал слишком тихий, увеличьте его на источнике. В противном случае вы поднимете не только полезный сигнал, но и уровень шумов, что ухудшит отношение сигнал/шум.
Для проверки качества сигнала подключите источник к усилителю через короткий кабель (1–2 метра) и воспроизведите тихий фрагмент аудио. Если слышен фоновый шум (шипение, гул), снизьте уровень на источнике на 5–10% и повторите тест. Чистый сигнал без посторонних призвуков – признак правильной настройки.
Запомните: линейный выход не предназначен для работы с высокоомными нагрузками. Если усилитель имеет входное сопротивление ниже 10 кОм, используйте согласующий трансформатор или буферный предусилитель. В противном случае сигнал может ослабнуть, а частотная характеристика – исказиться.
Проверка качества соединения и устранение шумов или помех
Первым шагом диагностики станет проверка целостности кабеля и разъемов. Используйте мультиметр в режиме прозвонки (200 Ом) для измерения сопротивления между контактами RCA или XLR: значения должны стремиться к нулю (0,1–0,5 Ом для исправного кабеля). Если сопротивление превышает 1 Ом или наблюдаются скачки при шевелении провода, замените кабель – микротрещины в оплетке или окисление контактов становятся источниками высокочастотных помех. Для проверки экранирования подключите кабель к усилителю и коснитесь пальцем центрального контакта разъема: появление фонового гула указывает на повреждение экрана или его неправильное заземление.
Шумы часто возникают из-за неверного заземления или наводок от соседних устройств. Выполните следующие действия:
- Разместите кабель линейного выхода на расстоянии не менее 30 см от силовых проводов и блоков питания – электромагнитные поля индуцируют помехи на частотах 50–60 Гц и их гармониках.
- Используйте симметричные кабели (XLR) вместо несимметричных (RCA) при длине тракта свыше 3 метров – они подавляют синфазные помехи до 40 дБ.
- Проверьте заземление усилителя и источника сигнала: разница потенциалов между корпусами более 0,5 В вызывает фон. Подключите оба устройства к одной розетке или используйте изолирующий трансформатор.
- Отключите все цифровые устройства (роутеры, телефоны) в радиусе 1 метра от аудиотракта – их тактовые частоты (1–2,4 ГГц) проникают через некачественное экранирование.
Если после проверки кабеля и заземления шумы сохраняются, протестируйте источник сигнала. Подключите к линейному выходу резистивную нагрузку 10 кОм и измерьте уровень шума осциллографом: допустимый уровень – не более –90 дБ (относительно 0,775 В) для профессионального оборудования. При превышении замените предусилитель или используйте активный фильтр нижних частот с частотой среза 20 кГц. Для аналоговых источников (виниловые проигрыватели) установите ферритовые кольца на кабель вблизи разъемов – они подавляют высокочастотные наводки до 15 дБ.

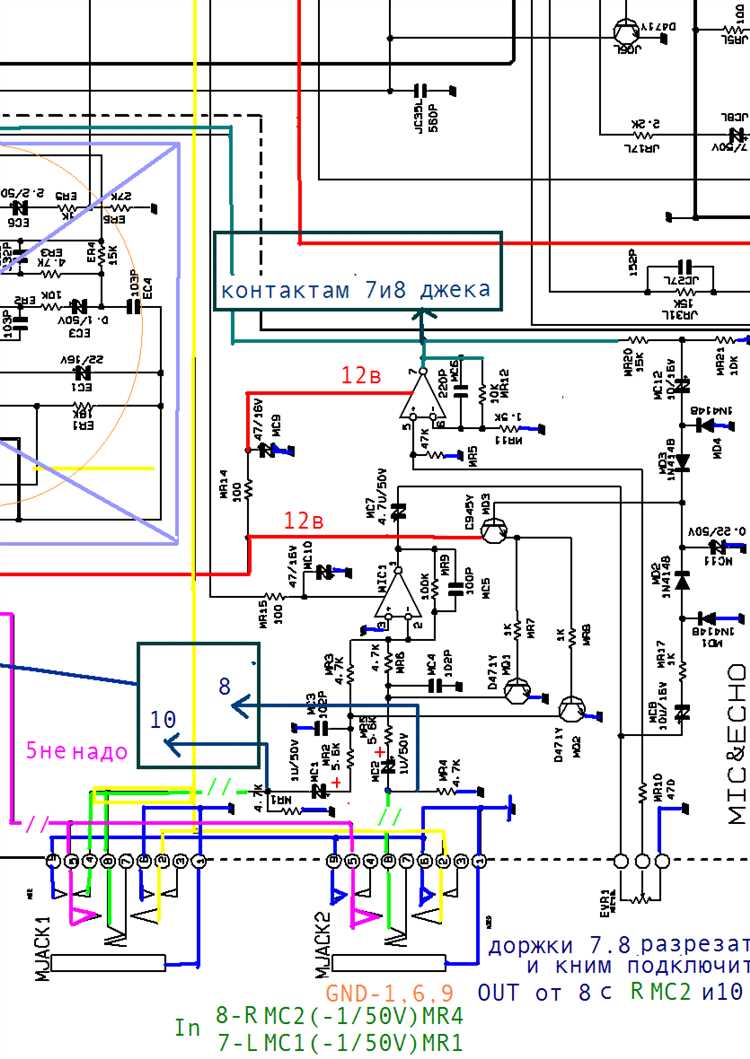

Что делать, если усилитель не распознает подключенный сигнал
Первым шагом проверьте физическое подключение кабеля. Убедитесь, что RCA-штекеры (или XLR, если используется профессиональное оборудование) плотно вставлены в соответствующие разъемы усилителя и источника сигнала. Обратите внимание на маркировку входов: некоторые усилители имеют отдельные каналы для разных типов сигналов (например, «Line In», «Aux», «Tape»). Если кабель поврежден или окислен, замените его на заведомо исправный – даже микроскопические дефекты могут блокировать передачу сигнала.
Далее протестируйте источник сигнала. Подключите его к другому устройству (например, к активным колонкам или наушникам) и проверьте, воспроизводится ли звук. Если сигнал есть, проблема в усилителе. Если нет – неисправен сам источник или его выходные параметры не соответствуют требованиям усилителя. Обратите внимание на уровень выходного напряжения: для линейного входа стандартный диапазон составляет 0,3–2 В (RMS), а превышение этого значения может вызвать искажения или срабатывание защиты усилителя.
Настройте входные параметры усилителя. Многие модели имеют переключатели режимов входа («High/Low Gain», «Input Sensitivity») или регуляторы чувствительности. Если усилитель оснащен эквалайзером или процессором сигнала, сбросьте настройки к заводским. Проверьте, не активирован ли режим «Mute» или «Standby» – на некоторых устройствах эти функции срабатывают автоматически при отсутствии сигнала. Также убедитесь, что выбран правильный входной канал: некоторые усилители переключают источники через меню или отдельные кнопки.
Если предыдущие шаги не помогли, измерьте сигнал мультиметром или осциллографом. Подключите прибор к линейному выходу источника и проверьте наличие переменного напряжения в диапазоне 0,1–2 В (для музыкального сигнала). Если напряжение отсутствует или слишком низкое, проблема в источнике. При наличии сигнала на выходе, но его отсутствии на входе усилителя, проверьте цепь на обрыв: прозвоните кабель тестером или замените его на короткий патч-корд для диагностики. В крайнем случае обратитесь к сервисному центру – возможна неисправность входного каскада усилителя.
Типичные ошибки при подключении и как их избежать
Первая и самая распространённая ошибка – неправильный выбор кабеля. Использование обычных аудиокабелей с неэкранированными проводами или тонким сечением приводит к наводкам, фоновым шумам и потере сигнала. Для линейного выхода требуются экранированные кабели с сопротивлением не менее 50 Ом и минимальной длиной (оптимально до 3 метров). При превышении этой длины сигнал затухает, особенно на высоких частотах. Если кабель длиннее 5 метров, используйте активные удлинители или балуны с усилением.
Вторая ошибка – игнорирование импеданса. Линейный выход рассчитан на низкое сопротивление нагрузки (обычно 10–50 кОм), а вход усилителя должен иметь импеданс в 5–10 раз выше. Подключение напрямую к входу с низким импедансом (например, микрофонному) вызывает перегрузку, искажения и даже повреждение оборудования. Проверяйте спецификации устройств: если усилитель имеет входное сопротивление ниже 10 кОм, используйте согласующий трансформатор или активный DI-бокс.
Третья проблема – неправильная полярность. Перепутанные «+» и «−» на разъёмах RCA или XLR приводят к фазовому сдвигу, что ухудшает стереоэффект и глубину звука. На монофонических системах это менее критично, но в стерео вызывает «размытие» сцены. Всегда маркируйте кабели и проверяйте соответствие контактов: на RCA центральный контакт – «+», на XLR пин 2 – «+», пин 3 – «−». Для проверки используйте тестовые сигналы или осциллограф.
Четвёртая ошибка – заземление. Параллельное подключение нескольких устройств к одной розетке без развязки создаёт петли заземления, проявляющиеся в виде гула на частоте 50/60 Гц. Решения:
- Используйте разделительные трансформаторы или изолирующие DI-боксы.
- Подключайте все устройства к одной розетке или удлинителю с заземлением.
- Отключайте лишние кабели (например, USB или HDMI) при работе с аналоговым звуком.
Если гул остаётся, проверьте кабели на повреждение экрана или замените их на симметричные (XLR).
Пятая ошибка – пренебрежение уровнем сигнала. Линейный выход выдаёт напряжение 0,3–2 В, а вход усилителя может быть чувствителен к перегрузке. Подача слишком сильного сигнала вызывает клиппинг, а слабого – шум. Настройте уровень на источнике так, чтобы на входе усилителя сигнал не превышал −10 дБ от максимального значения. Используйте встроенные аттенюаторы или внешние регуляторы уровня, если устройство не имеет собственных настроек.
