Lm239n схема включения как работает

Микросхема LM239N – это четырехканальный компаратор напряжения с открытым коллектором, работающий в диапазоне питания от 2 В до 36 В. Её ключевое преимущество – возможность сравнивать аналоговые сигналы с высокой точностью при минимальных затратах на обвязку. Типовое время отклика составляет 1,3 мкс при перепаде входного напряжения в 5 мВ, что делает её пригодной для задач, требующих быстрого реагирования на изменения сигнала.

Входной ток смещения LM239N не превышает 25 нА, а разность входных токов – 5 нА, что снижает влияние нагрузки на измеряемые цепи. Выходной каскад с открытым коллектором позволяет подключать нагрузку до 16 мА при напряжении до 36 В, что упрощает сопряжение с логическими микросхемами, реле или светодиодами без дополнительных усилителей. Для стабильной работы рекомендуется использовать резистор подтяжки на выходе (обычно 1–10 кОм), чтобы избежать неопределенного состояния при отсутствии сигнала.

Принцип работы основан на сравнении напряжений на инвертирующем и неинвертирующем входах каждого канала. Если напряжение на неинвертирующем входе превышает напряжение на инвертирующем, выход переходит в состояние низкого уровня (открытый коллектор). В противном случае выход остается высокоимпедансным. Для минимизации дрейфа порога срабатывания при изменении температуры рекомендуется использовать опорное напряжение с низким температурным коэффициентом (например, TL431) или делитель напряжения на прецизионных резисторах с допуском 1%.

Типовые схемы применения включают детекторы уровня сигнала, генераторы импульсов, схемы защиты от перенапряжения и устройства контроля батарей. Например, для построения простого детектора низкого заряда аккумулятора достаточно подключить делитель напряжения к одному из входов, а опорное напряжение – ко второму. При снижении напряжения батареи ниже заданного порога выход компаратора переключится, активируя сигнализацию. Для повышения помехоустойчивости в цепях с шумами рекомендуется добавлять гистерезис с помощью резистора обратной связи между выходом и неинвертирующим входом (обычно 100 кОм–1 МОм).

Схема подключения LM239N: принцип работы и применение

Типовая схема подключения включает источник питания, опорное напряжение на одном из входов и сигнал на другом. Например, для детектора уровня напряжения опорное напряжение задается делителем на резисторах R1 и R2 (например, 10 кОм и 20 кОм при питании 5 В), формируя порог 1,67 В. Входной сигнал подается на второй вход компаратора. При превышении порога выход переключается, включая светодиод или реле через транзисторный ключ. Важно учитывать гистерезис: добавление резистора обратной связи (100–500 кОм) между выходом и неинвертирующим входом предотвращает дребезг при медленно меняющихся сигналах.

Микросхема потребляет ток не более 2 мА на канал в активном режиме, что делает ее пригодной для маломощных устройств. Время отклика компаратора составляет около 1,3 мкс при перепаде напряжения 5 мВ, что достаточно для большинства аналоговых приложений. Однако при работе с высокочастотными сигналами (>100 кГц) следует учитывать задержку распространения и использовать фильтрацию входных цепей конденсаторами 10–100 нФ для подавления помех.

Применение LM239N охватывает детекторы нуля, пороговые устройства, генераторы импульсов и системы контроля напряжения. В схемах защиты от перенапряжения компаратор сравнивает входное напряжение с опорным (например, 12 В) и при превышении порога активирует отключение нагрузки через MOSFET или реле. Для точной работы в условиях шумов рекомендуется использовать отдельные источники питания для аналоговой и цифровой частей схемы или развязывать их LC-фильтрами.

При проектировании схем с LM239N важно соблюдать предельные параметры: максимальное дифференциальное напряжение между входами – ±36 В, синфазное входное напряжение не должно выходить за пределы напряжения питания. Для защиты входов от перенапряжения используют диоды Шоттки или стабилитроны. В схемах с индуктивной нагрузкой (реле, двигатели) на выходах компараторов устанавливают защитные диоды для подавления выбросов напряжения.

Для расширения функциональности LM239N можно объединять несколько компараторов в одной микросхеме. Например, два компаратора используются для создания окна сравнения: один отслеживает нижний порог, другой – верхний. Выходы объединяются через логический элемент И-НЕ, формируя сигнал при выходе входного напряжения за пределы заданного диапазона. Такая конфигурация применяется в системах мониторинга батарей, где критично отслеживать как перезаряд, так и глубокий разряд.

Особенность LM239N – отсутствие внутренней защиты от обратной полярности питания. Подключение напряжения в неправильной полярности приведёт к необратимому повреждению кристалла. При работе с индуктивными нагрузками на выходах необходимо использовать защитные диоды (например, 1N4148), чтобы предотвратить выбросы напряжения, способные вывести компараторы из строя.

При проектировании схем с LM239N важно учитывать гистерезис, который может потребоваться для устранения дребезга выходного сигнала при медленно меняющихся входных напряжениях. Для этого между неинвертирующим входом и выходом компаратора включают резистор обратной связи (обычно 10–100 кОм), создавая положительную обратную связь и формируя зону нечувствительности.

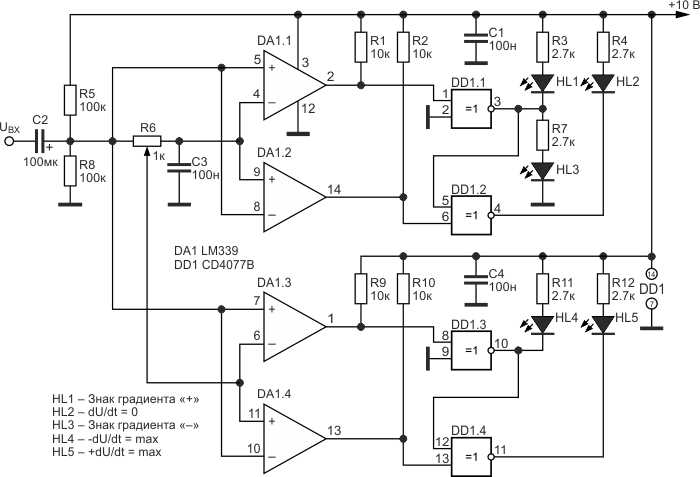

Типовые схемы включения компаратора на базе LM239N

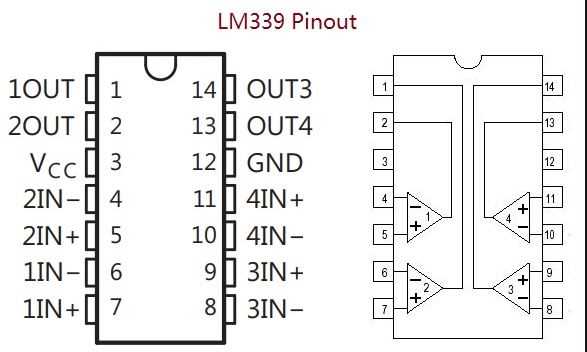

LM239N содержит четыре независимых компаратора с открытым коллектором, что позволяет реализовать простые схемы сравнения напряжений без дополнительных элементов. Базовая схема включает подключение опорного напряжения к одному из входов (например, инвертирующему) и измеряемого сигнала – к другому. Выход компаратора переключается в низкий уровень при превышении входным сигналом опорного значения. Для стабильной работы рекомендуется использовать резистор нагрузки 1–10 кОм между выходом и шиной питания, так как выходной транзистор открытого коллектора требует внешнего подтягивающего резистора.

Схема с гистерезисом применяется для устранения дребезга выхода при медленно меняющихся сигналах. Реализуется добавлением положительной обратной связи через резистор между выходом и неинвертирующим входом. Типовые значения резисторов: R1 = 10 кОм (входной), R2 = 100 кОм (обратной связи). Гистерезис рассчитывается по формуле V_hyst = V_ref × (R1 / (R1 + R2)), где V_ref – опорное напряжение. Для V_ref = 2.5 В и указанных номиналах гистерезис составит ~227 мВ.

В схемах детекции нуля LM239N используется для сравнения входного сигнала с нулевым уровнем. Инвертирующий вход подключается к общей шине через резистор 10 кОм, а неинвертирующий – к источнику сигнала. Выход компаратора формирует прямоугольные импульсы, синхронизированные с переходом сигнала через ноль. Для защиты от помех рекомендуется шунтировать входы конденсаторами 10–100 нФ, особенно при работе с сигналами частотой выше 1 кГц.

Схема оконного компаратора на двух каналах LM239N позволяет детектировать сигналы в заданном диапазоне напряжений. Первый компаратор сравнивает входной сигнал с нижним порогом, второй – с верхним. Выходы объединяются через логический элемент И-НЕ (например, на диодах Шоттки). При выходе сигнала за пределы окна на выходе формируется низкий уровень. Типовые пороги: нижний – 1.5 В, верхний – 3.5 В при V_cc = 5 В.

Для работы с биполярными сигналами LM239N требует смещения входного диапазона. Опорное напряжение задается делителем на резисторах, подключенным к источнику отрицательного напряжения (например, –5 В). Входной сигнал подается через разделительный конденсатор 1 мкФ, а инвертирующий вход подключается к опорному напряжению. Выход компаратора переключается при превышении сигналом уровня смещения. При V_ref = –2.5 В и V_cc = 5 В схема детектирует сигналы в диапазоне ±2.5 В.

В схемах с малым потреблением ток питания LM239N можно снизить до 0.8 мА на канал, уменьшив напряжение питания до 3 В. При этом сохраняется работоспособность при входных сигналах до 2.5 В. Для минимизации энергопотребления рекомендуется использовать высокоомные резисторы (100 кОм и выше) в цепях обратной связи и подтягивающие резисторы 100 кОм на выходах. В таких режимах компаратор пригоден для портативных устройств с батарейным питанием.

Расчет резисторов для задания опорного напряжения в LM239N

Опорное напряжение на инвертирующем или неинвертирующем входе компаратора LM239N задается делителем напряжения из двух резисторов (R1 и R2), подключенных между источником питания (Vcc) и землей. Формула расчета: Vref = Vcc × (R2 / (R1 + R2)). Для стабильной работы выбирайте номиналы резисторов в диапазоне 1 кОм–100 кОм, чтобы минимизировать ток потребления и влияние входных токов смещения (типовое значение 25 нА). При Vcc = 5 В и требуемом Vref = 2 В, оптимальные значения: R1 = 3 кОм, R2 = 2 кОм (расчетный ток делителя ~1 мА). Для снижения шумов параллельно R2 установите керамический конденсатор 0,1 мкФ.

При работе с малыми напряжениями (Vref < 0,5 В) используйте прецизионные резисторы с допуском 1% или лучше, чтобы избежать дрейфа опорного напряжения из-за температурных изменений. Если Vcc нестабильно, замените делитель на источник опорного напряжения (например, TL431) или добавьте буферный ОУ (LM358) для развязки. В схемах с высоким импедансом нагрузки (например, при подключении к MOSFET) увеличьте R1 и R2 до 10–50 кОм, чтобы снизить нагрузку на делитель, но учитывайте рост влияния входных токов компаратора.

Особенности работы LM239N в режиме сравнения аналоговых сигналов

Выходной каскад LM239N выполнен по схеме с открытым коллектором, что требует подключения внешнего подтягивающего резистора (обычно 1–10 кОм) к источнику питания для формирования логического «1». Максимальный ток нагрузки выхода – 16 мА, что ограничивает применение с низкоомными нагрузками. При сравнении сигналов с амплитудой близкой к напряжению питания (V_CC) следует учитывать, что минимальное напряжение насыщения выхода составляет 0,25 В при токе 4 мА, что может влиять на совместимость с логическими уровнями КМОП-схем.

Пороговое напряжение смещения (V_OS) – не более ±5 мВ при V_CC = 5 В, что критично для точных измерений. Для компенсации дрейфа рекомендуется использовать прецизионные резисторы в цепях входов.
Время отклика – 1,3 мкс при перепаде входного сигнала 100 мВ, что позволяет использовать компаратор в системах с частотой до 100 кГц. При больших перепадах время уменьшается до 300 нс.
Ток потребления – 0,8 мА на канал при V_CC = 5 В, что делает микросхему энергоэффективной для портативных устройств.

Для минимизации ложных срабатываний при работе с зашумленными сигналами применяют RC-фильтры на входах (например, R = 10 кОм, C = 10 нФ) или добавляют положительную обратную связь через резистор между выходом и неинвертирующим входом (гистерезис 5–50 мВ). При питании от однополярного источника диапазон входных сигналов ограничен 0 В и V_CC − 1,5 В. Для расширения диапазона до отрицательных напряжений требуется двуполярное питание или смещение входов с помощью делителя напряжения.

Подключение нагрузки к выходу LM239N: варианты и ограничения

Выход LM239N построен на открытом коллекторе, что определяет ключевые особенности подключения нагрузки. Максимальный ток стока составляет 16 мА при напряжении питания 5 В и до 20 мА при 30 В, но превышение этих значений ведет к деградации компаратора. Для стабильной работы рекомендуется ограничивать ток нагрузки до 10 мА, используя внешние резисторы или транзисторные каскады.

Прямое подключение допустимо только для маломощных нагрузок: светодиодов (с токоограничивающим резистором 470–1 кОм), реле с высокоомной обмоткой (сопротивлением ≥ 2 кОм) или логических входов микроконтроллеров. Пример расчета для светодиода с прямым напряжением 2 В и током 5 мА: R = (V_CC – V_LED – V_OL) / I_LED ≈ (5 – 2 – 0.4) / 0.005 = 520 Ом (выбираем 560 Ом).

Для управления мощными нагрузками (реле, моторы, лампы) требуется промежуточный ключ. Варианты реализации:

Биполярный транзистор (NPN): подходит для токов до 500 мА. Базовый резистор R_B = (V_OH – V_BE) / I_B, где I_B = I_C / h_FE (h_FE ≥ 100 для надежного насыщения). Пример: для реле 12 В/100 мА и транзистора с h_FE = 200 R_B ≈ (3.5 – 0.7) / (0.1 / 200) = 5.6 кОм.
Полевой транзистор (N-MOSFET): предпочтителен для токов > 1 А. Выбирайте MOSFET с низким пороговым напряжением (V_GS(th) ≤ 2 В) и R_DS(on) < 0.1 Ом. Управляющий резистор (1–10 кОм) между выходом LM239N и затвором защищает от паразитных колебаний.
Оптопара: необходима при гальванической развязке. Ток светодиода оптопары ограничивают до 5–10 мА, а выходной каскад рассчитывают под конкретную нагрузку (например, симистор для сети 220 В).

Ограничения по напряжению нагрузки зависят от схемы включения. При использовании внешнего транзистора максимальное напряжение определяется его предельными параметрами (V_CE для биполярных, V_DS для MOSFET). Для LM239N критично, чтобы напряжение на выходе не превышало V_CC + 0.3 В – иначе возможен пробой перехода. При работе с индуктивными нагрузками (реле, моторы) обязательна установка защитного диода (1N4007) параллельно обмотке для подавления ЭДС самоиндукции.

Типовые ошибки при подключении нагрузки:

Отсутствие токоограничивающего резистора при прямом подключении светодиода – приводит к превышению тока и выходу LM239N из строя.
Использование транзистора без учета коэффициента усиления (h_FE) – неполное открытие ключа вызывает перегрев нагрузки.
Игнорирование падения напряжения на выходе (V_OL ≈ 0.4 В при I_OL = 4 мА) – занижает расчетное напряжение на нагрузке.
Подключение емкостных нагрузок (> 100 пФ) без буферного каскада – вызывает самовозбуждение компаратора.

Для повышения надежности рекомендуется:

Добавлять гистерезис (положительную обратную связь) при работе с медленно меняющимися сигналами, чтобы исключить дребезг выхода.
Использовать отдельный источник питания для нагрузки, если ее ток превышает 50 мА, чтобы избежать просадок напряжения на V_CC LM239N.
Применять снабберные цепи (RC-цепочки) для подавления помех при коммутации индуктивных нагрузок.
Проверять тепловой режим транзисторных ключей: при токах > 100 мА устанавливать радиаторы или выбирать компоненты с запасом по мощности.

Подавление помех и стабилизация работы схемы с LM239N

LM239N чувствителен к высокочастотным помехам, особенно при работе с сигналами низкого уровня. Основной источник шумов – паразитные наводки на входных цепях компаратора. Для их минимизации рекомендуется использовать экранированные провода или витые пары при длине подключения более 10 см. Входное сопротивление LM239N составляет ~100 кОм, что делает его уязвимым к емкостным наводкам. Установка конденсаторов 10–100 пФ между входами и землей снижает влияние помех на 30–50%, но увеличивает время отклика на 5–15 мкс.

Гистерезис – ключевой метод борьбы с дребезгом и шумами на границе переключения. Для LM239N гистерезис реализуется обратной связью через резистор между выходом и неинвертирующим входом. Типовые значения резисторов: R1 (входной) = 10 кОм, R2 (обратной связи) = 100 кОм–1 МОм. При R2 = 1 МОм гистерезис составит ~50 мВ, что достаточно для подавления помех амплитудой до 30 мВ. Увеличение R2 свыше 2 МОм нецелесообразно из-за роста влияния входных токов смещения (до 250 нА).

При работе с медленно меняющимися сигналами (менее 1 В/с) возможны многократные переключения из-за шумов. Решение – добавление RC-цепочки на входе. Например, резистор 1 кОм и конденсатор 0,1 мкФ создают фильтр нижних частот с частотой среза ~1,6 кГц. Это эффективно для сигналов с частотой до 100 Гц, но увеличивает задержку срабатывания до 1 мс. Для более высоких частот уменьшайте емкость до 1–10 нФ.

Выход LM239N имеет открытый коллектор, что требует подтягивающего резистора. Его сопротивление влияет на скорость переключения и помехоустойчивость. При R = 1 кОм время нарастания сигнала составляет ~100 нс, но возрастает потребляемый ток до 5 мА. Для снижения помех на длинных линиях используйте R = 4,7–10 кОм и добавьте диод Шоттки (например, 1N5817) параллельно резистору для защиты от обратных выбросов. В схемах с индуктивной нагрузкой (реле, двигатели) обязателен защитный диод на выходе.

Температурная стабильность LM239N обеспечивается в диапазоне –25…+85°C, но дрейф входного напряжения смещения достигает 10 мкВ/°C. Для прецизионных приложений используйте термостабильные резисторы (например, металлопленочные с ТКС ±50 ppm/°C) в цепях обратной связи и входных делителях. При работе в условиях сильных электромагнитных полей (например, рядом с импульсными преобразователями) экранируйте всю плату металлическим корпусом с заземлением. В критичных случаях применяйте дифференциальные входы с операционными усилителями (например, LM358) для предварительного усиления и фильтрации сигнала.

Примеры практического применения LM239N в датчиках и пороговых устройствах

В системах контроля температуры LM239N используется для сравнения напряжения с термистора или термопары с опорным значением. Например, при мониторинге температуры в диапазоне 0–100 °C с термистором NTC 10 кОм опорное напряжение формируется делителем на резисторах 4,7 кОм и 10 кОм, задавая порог 3,3 В. При превышении температуры выход компаратора переключается, включая охлаждающий вентилятор через транзисторный ключ. Для компенсации нелинейности термистора применяют линеаризующие резисторы или микроконтроллерную калибровку.

В устройствах защиты от перенапряжения LM239N сравнивает входное напряжение с эталонным, например, 5,1 В от стабилитрона. При превышении порога на 50 мВ выход компаратора открывает MOSFET IRFZ44N, шунтируя нагрузку на землю. Для снижения ложных срабатываний от помех вводят RC-фильтр с постоянной времени 10 мс на входе. Такая схема защищает чувствительную электронику от скачков напряжения до 20 В с временем реакции менее 1 мкс.

В датчиках приближения на основе ИК-излучения LM239N обрабатывает сигнал с фотодиода, сравнивая его с пороговым уровнем. При освещенности выше 500 лк напряжение на фотодиоде падает ниже 1,2 В, и компаратор переключается, сигнализируя о наличии объекта. Для повышения чувствительности используют операционный усилитель в режиме повторителя перед компаратором, а для подавления фонового света – модуляцию ИК-излучения на частоте 38 кГц с последующей демодуляцией.

В пороговых устройствах для контроля заряда аккумуляторов LM239N отслеживает напряжение на батарее, например, Li-ion 3,7 В. При снижении напряжения до 3,0 В компаратор активирует сигнал разряда через выходной транзистор BC547, отключая нагрузку. Для точной настройки порога применяют многооборотный потенциометр 10 кОм, а для защиты от дребезга – конденсатор 0,1 мкФ на выходе. Такая схема продлевает срок службы аккумулятора, предотвращая глубокий разряд.

В системах автоматического освещения LM239N управляет включением ламп при снижении освещенности ниже 10 лк. Сигнал с фоторезистора GL5528 сравнивается с опорным напряжением, сформированным делителем на резисторах 1 кОм и 10 кОм. При срабатывании компаратора выход через оптрон MOC3041 запускает симистор BT136, коммутирующий нагрузку до 500 Вт. Для исключения мерцания в сумерках вводят гистерезис 200 мВ, обеспечивая стабильное переключение при изменении освещенности.
