Molex-разъемы в блоках питания ATX и старых устройствах обеспечивают напряжения +12 В, +5 В и +3,3 В. Черный провод в них – это всегда общий провод (земля, GND), но для получения стабильных 5 В нужно использовать не только его, но и соответствующий красный провод (+5 В). Ошибка в подключении приведет к короткому замыканию или повреждению оборудования.
Стандартный 4-контактный Molex имеет следующую распиновку: желтый (+12 В), красный (+5 В), два черных (GND). Для съема 5 В потребуется мультиметр, паяльник или готовый переходник. Проверьте напряжение между красным и любым черным проводом – оно должно быть в пределах 4,75–5,25 В. Если значение выходит за эти рамки, блок питания неисправен или перегружен.
При подключении нагрузки учитывайте максимальный ток: большинство блоков питания обеспечивают до 20–30 А по линии +5 В, но превышение этого значения приведет к срабатыванию защиты или перегреву. Для маломощных устройств (например, Arduino или светодиодных лент) достаточно использовать один красный и один черный провод. Для более мощных потребителей (до 10 А) подключайте параллельно оба черных провода, чтобы снизить сопротивление и нагрев.
Если требуется изолированное питание, используйте DC-DC преобразователь с гальванической развязкой. В противном случае подключайте нагрузку напрямую, соблюдая полярность: красный – плюс, черный – минус. Избегайте скруток – используйте пайку или клеммные колодки. При работе с блоком питания отключайте его от сети и разряжайте конденсаторы, чтобы избежать поражения током.

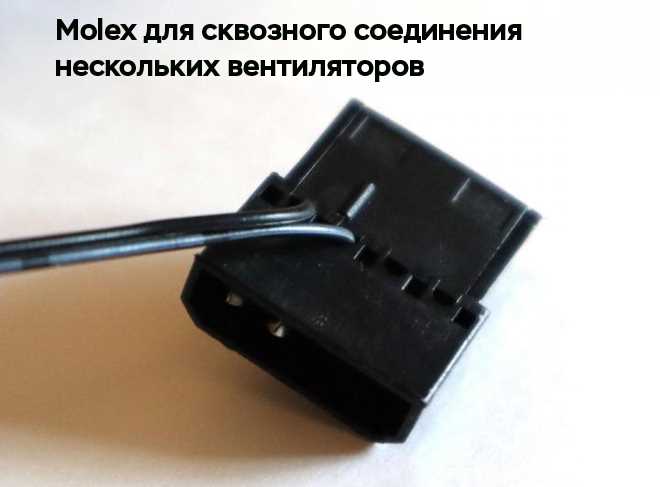

Как получить 5 вольт из Molex разъема: черный провод
Для подключения нагрузки (например, USB-устройства или микроконтроллера) отрежьте разъем, зачистите красный и черный провода на 5–7 мм. Скрутите жилы или обожмите их клеммами типа «папа» для надежного контакта. Избегайте короткого замыкания между проводами – это выведет из строя блок питания. Если требуется разъемное соединение, используйте переходник Molex на USB или клеммную колодку.
Максимальный ток по линии +5 В в Molex зависит от мощности блока питания. В стандартных ATX-блоках на 300–500 Вт линия +5 В рассчитана на 20–30 А. Однако не превышайте 5 А без дополнительного охлаждения – провода сечением 18 AWG (0,82 мм²) греются при длительной нагрузке. Для устройств с потреблением выше 3 А используйте параллельное подключение к нескольким черным проводам (землям) для снижения сопротивления.
Если блок питания не включается без нагрузки на +12 В, подключите к желтому и черному проводам резистор 10–20 Ом мощностью 5–10 Вт. Это создаст минимальную нагрузку, достаточную для стабилизации напряжения на линии +5 В. Альтернатива – использовать готовый модуль DC-DC понижающего преобразователя (например, LM2596) для гальванической развязки и защиты от скачков.
При работе с Molex избегайте механических нагрузок на провода – многократные изгибы приводят к обрыву жил. Для фиксации используйте термоусадочную трубку или изоленту. Если требуется частое подключение/отключение, установите разъем типа «мама» на кабель, чтобы не повреждать оригинальный Molex. Перед первым включением проверьте полярность: красный – плюс, черный – минус.
Для питания маломощных устройств (до 1 А) можно использовать только один черный провод в паре с красным, но при токе выше 2 А рекомендуется подключать все доступные черные провода разъема. Это снизит падение напряжения на проводах и уменьшит нагрев. В блоках питания с несколькими Molex-разъемами все черные провода соединены между собой внутри БП, поэтому выбор конкретного не критичен.
Если после подключения напряжение проседает ниже 4,75 В, проверьте качество контактов и длину проводов. При необходимости удлините кабель проводом сечением не менее 18 AWG. Для критичных устройств (например, Raspberry Pi) используйте стабилизатор напряжения на 5 В с защитой от короткого замыкания. Не подключайте к Molex устройства с импульсным потреблением (например, сервоприводы) без сглаживающего конденсатора 1000 мкФ на линии питания.
Какие провода в Molex разъеме отвечают за напряжение 5 вольт
Molex-разъем, используемый в блоках питания ATX, содержит четыре провода: два черных (земля), один желтый (+12 В) и один красный (+5 В). Для получения стабильных 5 вольт необходим именно красный провод – он подключен к шине +5 В блока питания. Черные провода служат общей землей, и их нельзя использовать для подачи напряжения.
Стандартная распиновка Molex (4-pin) выглядит так: слева направо (если смотреть на разъем с ключом вверху) – желтый (+12 В), черный (земля), черный (земля), красный (+5 В). Важно не перепутать провода, так как подключение к желтому даст 12 вольт, что может вывести из строя маломощные устройства.
Перед подключением проверьте напряжение мультиметром: красный щуп на красный провод, черный – на любой черный. Показания должны быть в пределах 4,75–5,25 В. Если напряжение ниже или выше, блок питания требует замены или диагностики.
Для безопасного отвода 5 В от Molex используйте ответвитель с предохранителем на 1–2 А. Это защитит цепь от короткого замыкания и перегрузки. Избегайте скруток – лучше применять паяные соединения или клеммники.
В некоторых блоках питания красный провод может отсутствовать, если +5 В не используется (например, в современных моделях с приоритетом +12 В). В таких случаях 5 В можно получить через преобразователь с 12 В на 5 В, но это снизит КПД и увеличит нагрев.
Не подключайте к красному проводу устройства с током потребления выше 5 А – стандартный Molex рассчитан на 6–8 А по шине +5 В. Превышение приведет к перегреву контактов и падению напряжения. Для мощных нагрузок используйте отдельный блок питания.
Если требуется гальваническая развязка, применяйте DC-DC преобразователь с изолированным выходом. Это исключит помехи и защитит чувствительную электронику от скачков напряжения в общей цепи.
При модификации кабелей Molex изолируйте все соединения термоусадочной трубкой или изолентой. Оголенные участки могут вызвать короткое замыкание, особенно в условиях вибрации или повышенной влажности.
Как правильно определить черный провод в Molex для заземления
Molex-разъемы в блоках питания ATX имеют стандартную распиновку, где черные провода всегда выполняют роль общего провода (GND). В 4-контактном Molex (тип 8981) черные провода расположены на 1-м и 4-м контактах, если считать слева направо при ориентации ключом вверх. В 5-контактном Molex (например, для SATA) черные провода занимают 3-й и 5-й контакты. Для точной идентификации используйте мультиметр в режиме прозвонки: прикоснитесь щупом к корпусу БП (металлическая часть) – черные провода должны давать нулевое сопротивление.
Избегайте ошибок при подключении: красный провод (+5 В) и желтый (+12 В) не являются заземлением. Если на разъеме отсутствует маркировка, ориентируйтесь на цветовую кодировку:
- Черный – GND (земля);
- Красный – +5 В;
- Желтый – +12 В;
- Оранжевый – +3,3 В (в некоторых модификациях).
При сомнениях проверьте документацию к блоку питания или используйте схему распиновки для конкретной модели Molex.
Для безопасного заземления подключайте нагрузку только к черным проводам, избегая параллельного соединения с другими линиями питания. Если требуется стабильное заземление для маломощных устройств (например, Arduino), используйте один черный провод из пары – второй оставьте свободным или изолируйте термоусадкой. Никогда не объединяйте черные провода с красными или желтыми без предварительной проверки полярности.
Необходимые инструменты для подключения к Molex разъему
Для работы с Molex-разъемом потребуется минимум инструментов, но их выбор критичен для безопасности и надежности соединения. Основной – мультиметр с диапазоном измерения постоянного напряжения до 20 В (например, Fluke 17B или аналог). Он нужен для проверки наличия 5 В на черном и красном проводах (земля и +5 В соответственно) перед подключением. Дополнительно понадобятся обжимные клещи для коннекторов типа JST или Dupont (модель IWISS SN-2549 подходит для большинства задач), если планируется использовать ответные разъемы. Для пайки альтернативных соединений – паяльник мощностью 30–60 Вт с тонким жалом (например, Hakko FX-888D) и припой с флюсом (ПОС-61, диаметр 0,8–1 мм).
Из расходных материалов необходимы термоусадочные трубки диаметром 2–4 мм (полиолефиновые, коэффициент усадки 2:1) для изоляции соединений. Если требуется временное подключение, подойдут тестовые провода с зажимами «крокодил» (сечение 0,5–1 мм², изоляция не менее 300 В). Для фиксации проводов в разъеме используйте пластиковые клипсы Molex (артикул 39-01-2040 для стандартных 4-пиновых разъемов) – они предотвращают случайное выдергивание. Избегайте скруток: даже при качественной изоляции они создают риск короткого замыкания из-за вибрации в корпусе ПК.
| Инструмент | Назначение | Пример модели/артикул |
|---|---|---|
| Мультиметр | Проверка напряжения на проводах | Fluke 17B, UNI-T UT33D |
| Обжимные клещи | Монтаж коннекторов | IWISS SN-2549, Engineer PA-09 |
| Паяльник | Пайка соединений | Hakko FX-888D, Зубр Эксперт 60 Вт |
| Термоусадка | Изоляция соединений | Диаметр 2–4 мм, полиолефин |
При работе с Molex-разъемами избегайте использования ножниц или кусачек для снятия изоляции – они повреждают жилы. Вместо этого применяйте стрипперы с регулировкой глубины (например, Knipex 12 40 200). Для зачистки проводов сечением 0,5–1,5 мм² подойдет модель с V-образными лезвиями. Перед подключением всегда проверяйте отсутствие замыкания между +5 В и +12 В линиями – это частая причина выхода из строя материнских плат.
Пошаговая инструкция по извлечению 5 вольт из красного и черного проводов
Molex-разъем в блоках питания ATX содержит красный провод (+5 В) и черный (земля). Для стабильного напряжения используйте только эти два контакта: красный – пин 4, черный – пин 1 или 2 (согласно стандарту ATX 2.2). Перед началом работ отключите питание ПК и разрядите конденсаторы, замкнув на 5 секунд зеленый провод (PS_ON) на любой черный.
Инструменты: мультиметр с точностью не ниже 0,5%, паяльник (40–60 Вт), термоусадочная трубка (диаметр 3–4 мм), бокорезы и стриппер для снятия изоляции. Если планируете временное подключение, используйте ответвители типа «мама-папа» с клеммами под винт. Избегайте скруток – они ненадежны при токе свыше 1 А.
- Отсоедините Molex-разъем от устройства. Осмотрите провода: красный должен иметь сечение не менее 0,75 мм², черный – аналогично. Если изоляция повреждена, замените провод или используйте участок без дефектов.
- Зачистите концы проводов на 5–7 мм. Для пайки облудите жилы припоем ПОС-61, избегая перегрева. При использовании клемм обожмите их кримпером с усилием 10–12 кг/см².
- Подключите мультиметр в режиме измерения постоянного напряжения (предел 20 В). Коснитесь щупами красного и черного проводов. Показания должны быть в диапазоне 4,75–5,25 В. Если напряжение ниже, проверьте блок питания под нагрузкой (например, резистором 10 Ом, 5 Вт).
Для постоянного подключения припаяйте провода к плате или разъему. Изолируйте соединение термоусадкой, нагревая ее строительным феном или зажигалкой (не перегревайте – трубка должна плотно облегать провод). При пайке используйте флюс ЛТИ-120 или канифоль, остатки удалите спиртом.
Если требуется разветвление, используйте диод Шоттки (например, 1N5822) для защиты от обратных токов. Подключите его анодом к красному проводу, катодом – к нагрузке. Это предотвратит повреждение блока питания при коротком замыкании в цепи 5 В.
- Не превышайте ток нагрузки: стандартный Molex рассчитан на 10 А по линии +5 В. Для устройств с потреблением свыше 5 А используйте дополнительные провода или отдельный блок питания.
- Избегайте параллельного подключения нескольких нагрузок к одному проводу – это приводит к просадке напряжения. При необходимости распределите нагрузку между несколькими Molex-разъемами.
- Для проверки стабильности напряжения под нагрузкой используйте резистор 5 Ом, 10 Вт. Напряжение не должно падать ниже 4,75 В при токе 1 А.
После сборки повторно проверьте напряжение мультиметром. Если оно выходит за пределы 4,75–5,25 В, отключите нагрузку и проверьте блок питания на исправность. Для долговременной работы используйте только качественные провода и разъемы – дешевые аналоги могут вызвать перегрев и возгорание.
Как проверить напряжение на Molex разъеме мультиметром
Установите мультиметр в режим измерения постоянного напряжения (DCV) на диапазон 20 В. Черный щуп подключите к общему гнезду COM, красный – к гнезду VΩmA. Для проверки 5 В найдите на Molex-разъеме черный провод (земля) и красный провод (+5 В). Коснитесь черным щупом черного провода, красным – красного. Показания должны быть в пределах 4,75–5,25 В. Если напряжение ниже 4,5 В, блок питания требует диагностики или замены.
Проверьте также желтый провод (+12 В) и оранжевый (+3,3 В), если нужно оценить общую работоспособность БП. Для этого переключите щупы на соответствующие провода: черный остается на земле, красный – на желтом или оранжевом. Допустимые отклонения: +12 В – 11,4–12,6 В, +3,3 В – 3,14–3,47 В. Превышение этих значений указывает на неисправность стабилизации напряжения.
Измеряйте под нагрузкой, если есть подозрения на просадки. Подключите к разъему устройство с потреблением не менее 0,5 А (например, жесткий диск или вентилятор). Повторите замеры: напряжение не должно падать более чем на 0,2 В от номинала. Если просадка больше, проверьте кабели на целостность и контакты разъема – окисление или ослабление соединений часто становятся причиной проблем.
Не игнорируйте серый провод (Power Good, +5 VSB). Он должен показывать стабильные 5 В даже при выключенном компьютере, если БП подключен к сети. Отсутствие напряжения на этом проводе при включенном питании свидетельствует о неисправности цепи дежурного режима, что может мешать запуску системы.
