Open drain output что это
Типичное сопротивление подтягивающего резистора – от 1 кОм до 10 кОм, в зависимости от требований к скорости переключения и потребляемой мощности. Например, для интерфейсов I²C используют резисторы 4,7 кОм, чтобы обеспечить компромисс между быстродействием (до 400 кГц) и энергопотреблением. При выборе резистора учитывайте паразитную ёмкость линии: меньшее сопротивление ускоряет заряд ёмкости, но увеличивает ток в состоянии «0».
Основные преимущества открытого стока – совместимость с разными уровнями напряжения и возможность монтажного ИЛИ (wired-OR). Например, несколько устройств с открытым стоком могут подключаться к одной шине: если хотя бы одно устройство переводит линию в «0», она остаётся низкой. Это критично для шинных протоколов, таких как I²C, 1-Wire или CAN. Однако скорость переключения ограничена временем заряда подтягивающего резистора, что делает схему непригодной для высокочастотных приложений (свыше 10 МГц).
При проектировании схемы с открытым стоком избегайте ошибок в расчёте резистора: слишком большое сопротивление замедлит фронт сигнала, а слишком малое – увеличит потребление тока. Для проверки используйте осциллограф: фронт нарастания должен быть не более 1 мкс для стандартных интерфейсов. Также учитывайте максимальный ток стока транзистора (обычно 10–20 мА для логических микросхем), чтобы не превысить допустимые значения.
Что такое выход с открытым стоком: принцип работы
Принцип работы основан на коммутации нагрузки к земле. Когда транзистор открыт (активен), он замыкает линию на GND, формируя низкий уровень (логический «0»). При закрытом транзисторе линия удерживается на высоком уровне (логическая «1») за счёт подтягивающего резистора, подключённого к источнику питания (например, +3.3 В или +5 В). Типичные значения резистора – от 1 кОм до 10 кОм, в зависимости от требований к скорости переключения и потребляемой мощности. Слишком низкое сопротивление увеличивает ток при низком уровне, а высокое – замедляет фронты сигнала из-за паразитной ёмкости линии.
Ключевое преимущество открытого стока – возможность объединения нескольких выходов на одной шине (wire-OR). Если хотя бы один из транзисторов открыт, линия переходит в низкий уровень, что позволяет реализовать логическую функцию «ИЛИ» без дополнительных схем. Это широко используется в протоколах I²C, 1-Wire и других шинах с несколькими устройствами. Например, в I²C подтягивающий резистор на линиях SDA и SCL обеспечивает корректную работу при подключении до 100 устройств на одной шине.
Типовые параметры выходов с открытым стоком включают максимальный ток стока (IOL) и допустимое напряжение на стоке (VDS). Для микроконтроллеров STM32, например, IOL составляет 8–20 мА при VDS до 5.5 В, что позволяет управлять светодиодами или реле напрямую. Однако при работе с высоковольтными нагрузками (например, 12 В или 24 В) требуется внешний транзистор или оптопара для гальванической развязки. Превышение предельных значений приводит к перегреву и выходу микросхемы из строя.
Сравнение выходов с открытым стоком и двухтактных
| Параметр |
Открытый сток |
Двухтактный выход |
| Ток нагрузки (IOL) |
Определяется транзистором (до 20 мА) |
Определяется верхним и нижним транзисторами (до 25 мА) |
| Подтягивающий резистор |
Обязателен |
Не требуется |
| Объединение выходов |
Возможно (wire-OR) |
Невозможно (конфликт уровней) |
| Энергопотребление |
Высокое при низком уровне |
Низкое (только динамическое) |
| Скорость переключения |
Ограничена RC-цепью |
Высокая (определяется транзисторами) |
При выборе микросхемы с открытым стоком обращайте внимание на совместимость логических уровней. Например, выходы с напряжением питания 3.3 В могут некорректно работать с устройствами на 5 В без дополнительных схем согласования. Для надёжной работы используйте микросхемы с толерантными к напряжению входами (5V-tolerant), как у STM32F103, или применяйте делители напряжения либо преобразователи уровней (например, TXB0104). В критичных приложениях проверяйте пороговые значения VIL и VIH в документации на устройства.

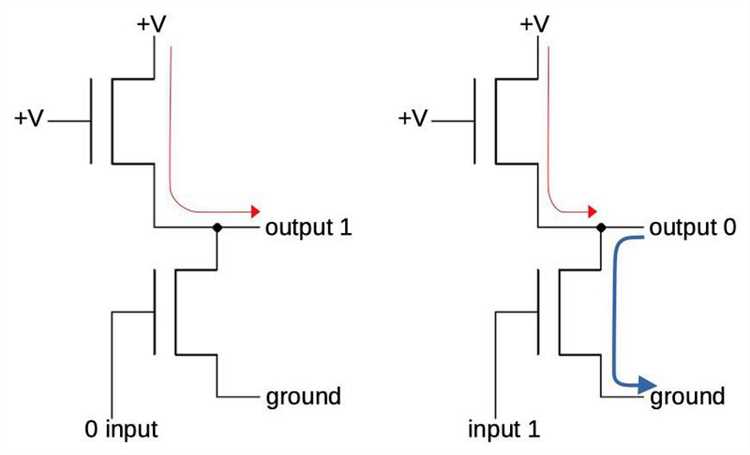

Как устроен транзистор в схеме с открытым стоком
Когда на затвор подаётся высокий уровень напряжения (обычно равный или близкий к напряжению питания микросхемы), канал транзистора открывается, соединяя сток с истоком. Исток, как правило, подключён к земле, поэтому при открытом канале сток оказывается подтянутым к низкому логическому уровню. Если затвор заперт (напряжение ниже порогового, например, 0 В), канал закрыт, и сток остаётся «плавающим» – его потенциал определяется внешней цепью.
Для корректной работы схемы с открытым стоком обязательно наличие подтягивающего резистора (pull-up resistor) между стоком и шиной питания. Его сопротивление выбирается исходя из тока нагрузки и требований к скорости переключения: типичные значения – от 1 кОм до 10 кОм. Слишком низкое сопротивление увеличивает потребление тока в открытом состоянии, высокое – замедляет фронты сигнала из-за паразитных ёмкостей.
Транзистор в такой схеме не обеспечивает активного высокого уровня на выходе, что отличает его от двухтактных каскадов. Это ограничивает применение в высокоскоростных интерфейсах, но даёт преимущества при работе с разными уровнями напряжения. Например, выход с открытым стоком на 3,3 В может управлять нагрузкой на 5 В, если подтягивающий резистор подключён к соответствующему источнику.
Пороговое напряжение затвора (VGS(th)) критически важно для надёжного переключения. У большинства MOSFET-транзисторов для открытого стока оно составляет 0,8–2 В. Если управляющее напряжение ниже этого значения, транзистор не откроется полностью, что приведёт к падению напряжения на стоке и возможным сбоям. Для надёжной работы рекомендуется использовать транзисторы с низким RDS(on) (сопротивление открытого канала), чтобы минимизировать потери мощности.
В многоканальных системах с открытым стоком допускается монтажное ИЛИ: несколько выходов могут быть объединены на одной линии, и сигнал будет низким, если хотя бы один транзистор открыт. Это упрощает реализацию шинных протоколов, таких как I²C, где устройства могут «тянуть» линию к земле для передачи данных. Однако при этом важно учитывать суммарный ток через подтягивающий резистор, чтобы не превысить допустимые значения для каждого транзистора.
Паразитные ёмкости стока и затвора влияют на динамические характеристики схемы. Ёмкость сток-исток (Coss) замедляет переключение, особенно при высокоомном подтягивающем резисторе. Для ускорения фронтов можно использовать активные подтяжки (например, транзистор p-типа, включаемый при высоком уровне), но это усложняет схему. Альтернатива – снижение сопротивления подтягивающего резистора, если позволяет токовая нагрузка.
При выборе транзистора для схемы с открытым стоком обращайте внимание на максимально допустимое напряжение сток-исток (VDS(max)) и ток стока (ID(max)). Например, для управления нагрузкой на 12 В с током 100 мА подойдёт транзистор с VDS(max) ≥ 20 В и ID(max) ≥ 200 мА. Также учитывайте тепловые характеристики: при высоких токах может потребоваться радиатор или транзистор с меньшим RDS(on).
Где применяются выходы с открытым стоком в реальных устройствах
Выходы с открытым стоком активно используются в интерфейсах связи между микроконтроллерами и периферийными устройствами, где требуется гибкость в управлении нагрузкой. Например, в протоколах I²C и 1-Wire они обеспечивают двунаправленную передачу данных без конфликтов на шине. В I²C открытый сток позволяет нескольким устройствам подключаться к одной линии (SDA и SCL), где подтягивающий резистор на 4,7 кОм гарантирует корректное считывание сигнала. Это критично для систем с несколькими датчиками, такими как термометры DS18B20 или EEPROM-чипы серии 24LCxx, где важна экономия пинов микроконтроллера.
В автомобильной электронике выходы с открытым стоком применяются для управления индикаторами и реле, где требуется работа с высокими токами. Например, драйверы LIN-трансиверов (TJA1020) используют открытый сток для передачи сигналов по однопроводной шине, соединяя блоки управления двигателем с датчиками давления в шинах. Здесь ключевое преимущество – возможность работы с напряжением до 40 В, что защищает микросхемы от перенапряжений при скачках в бортовой сети.
В промышленных контроллерах открытый сток незаменим для гальванической развязки и управления мощными нагрузками. Оптопары с открытым коллектором (например, PC817) часто используются для изоляции сигналов между низковольтными схемами и высоковольтными исполнительными устройствами, такими как соленоиды или электромагнитные клапаны. При этом ток нагрузки может достигать 100 мА, а напряжение – 30 В, что позволяет напрямую коммутировать реле без дополнительных усилителей.
В бытовой электронике выходы с открытым стоком встречаются в схемах управления светодиодными индикаторами и кнопками. Например, в платах Arduino сигналы с открытым стоком (через транзисторы или специализированные микросхемы, такие как ULN2003) используются для подключения семисегментных дисплеев или матричных клавиатур. Это упрощает разводку плат и снижает стоимость устройств, так как не требует дополнительных буферных каскадов.
В телекоммуникационном оборудовании открытый сток применяется для согласования уровней сигналов между устройствами с разными напряжениями питания. Например, в преобразователях уровней (TXB0104) он позволяет соединять микросхемы с логическими уровнями 1,8 В и 5 В без риска повреждения. Это критично для современных систем, где совмещаются устаревшие интерфейсы (RS-232) и новые стандарты (SPI на 1,2 В).
Как подключить нагрузку к выходу с открытым стоком правильно
Выход с открытым стоком (open-drain) требует внешнего подтягивающего резистора для формирования логического уровня. Без него сигнал на выходе будет неопределённым, так как транзистор в состоянии «выключено» не обеспечивает подтяжку к питанию. Номинал резистора выбирают исходя из тока нагрузки и быстродействия: для маломощных схем (до 5 мА) подойдёт 4,7–10 кОм, для высокоскоростных линий (I²C, 1-Wire) – 1,5–4,7 кОм. При работе с индуктивными нагрузками (реле, двигатели) резистор должен выдерживать импульсные токи до 100 мА.
Нагрузку подключают между выходом микросхемы и шиной питания, а не к земле. Это критично: при открытом транзисторе ток течёт от нагрузки через сток к земле, создавая низкий логический уровень. Если нагрузка окажется между выходом и землёй, схема работать не будет – транзистор не сможет её коммутировать. Для светодиодов используйте последовательный резистор (220–1 кОм), чтобы ограничить ток до 5–20 мА в зависимости от типа.
При работе с несколькими устройствами на одной линии (например, шине I²C) подтягивающий резистор устанавливают только один на всю шину. Его номинал рассчитывают по формуле: R = (Vcc – Voh_min) / Iol_max, где Voh_min – минимальное напряжение высокого уровня (обычно 0,7·Vcc), Iol_max – максимальный ток стока (указывается в даташите). Для Vcc=5 В и Iol_max=3 мА оптимальное значение составит ~1,5 кОм.
Для нагрузок с высоким током (свыше 50 мА) используйте внешний ключ – биполярный транзистор или MOSFET. Например, для управления реле на 12 В с током 100 мА подойдёт N-канальный MOSFET (IRLML6401) с пороговым напряжением 1–2 В. Затвор подключают к выходу с открытым стоком через резистор 10 кОм, исток – к земле, сток – к обмотке реле. Параллельно обмотке ставят диод (1N4007) для защиты от ЭДС самоиндукции.
При подключении ёмкостных нагрузок (конденсаторы, длинные кабели) учитывайте время нарастания сигнала. Подтягивающий резистор и паразитная ёмкость образуют RC-цепочку, замедляющую фронт. Для ускорения переключения уменьшите резистор до 1–2,2 кОм, но не ниже, иначе возрастёт потребляемый ток. В критичных случаях используйте активную подтяжку – транзисторный каскад с малым сопротивлением в открытом состоянии.
В схемах с двунаправленными линиями (например, GPIO микроконтроллера) выход с открытым стоком позволяет избежать конфликтов при одновременной работе нескольких устройств. Нагрузку подключают через развязывающий диод (1N4148), чтобы предотвратить обратный ток при переключении режимов. Анод диода соединяют с нагрузкой, катод – с выходом микросхемы. Это особенно важно для линий с несколькими мастерами (multi-master I²C).
При работе с низковольтными нагрузками (3,3 В) проверяйте совместимость логических уровней. Если выход с открытым стоком рассчитан на 5 В, а нагрузка – на 3,3 В, используйте делитель напряжения или преобразователь уровней (TXB0104). Без этого высокий уровень на выходе может превысить допустимое напряжение на входе нагрузки, что приведёт к повреждению. Для светодиодов в таких случаях выбирайте модели с прямым напряжением 2,0–2,2 В (например, красные).
В промышленных применениях с высоким уровнем помех используйте ферритовые бусины или дроссели на линии питания нагрузки. Это снижает влияние электромагнитных наводок на работу выхода с открытым стоком. Для нагрузок с переменным током (тиристоры, симисторы) применяйте оптопары (MOC3041) для гальванической развязки. Выход с открытым стоком подключают к светодиоду оптопары, а её выход – к управляющему электроду силового ключа.
Какие резисторы использовать для подтяжки выхода с открытым стоком
Выбор резистора для подтяжки (pull-up) зависит от требований к скорости переключения, потребляемой мощности и помехоустойчивости. Для стандартных логических уровней (3,3 В или 5 В) оптимальные значения лежат в диапазоне 1 кОм–10 кОм. Резисторы 4,7 кОм – универсальный выбор для большинства микроконтроллеров (STM32, AVR, ESP32) при работе на частотах до 1 МГц. При более высоких скоростях (например, I²C на 400 кГц) сопротивление снижают до 1,5–2,2 кОм, чтобы уменьшить время нарастания сигнала и избежать искажений.
Для низковольтных систем (1,8 В) сопротивление подтяжки выбирают в пределах 2,2–4,7 кОм. Критические параметры:
- Ток утечки: если выход с открытым стоком управляет высокоомной нагрузкой (например, затвором MOSFET), резистор 10–100 кОм снизит потребление, но увеличит время переключения.
- Помехи: в зашумленной среде (автомобильная электроника, промышленные шины) используют 1–2,2 кОм, чтобы повысить устойчивость к наводкам.
- Мощность: при питании от батареи резисторы 10–47 кОм минимизируют ток в состоянии лог. «1», но требуют проверки на совместимость с входными токами приёмника.
Для специфических интерфейсов существуют жёсткие рекомендации: I²C – 2,2–4,7 кОм (зависит от длины линии и количества устройств), 1-Wire – 4,7 кОм (стандарт DS18B20), CAN – 120 Ом (терминальный резистор). При проектировании всегда проверяйте datasheet микросхемы: некоторые контроллеры (например, STM32 с аппаратной поддержкой I²C) допускают подтяжку до 1,5 кОм, другие требуют не менее 5 кОм для стабильной работы.
