Датчик положения коленчатого вала (ДПКВ) – критически важный элемент системы управления двигателем. При его неисправности Ланос может не заводиться, работать с перебоями или переходить в аварийный режим. В большинстве случаев отказ датчика сопровождается ошибками P0335–P0338, но проверку стоит начать до появления серьезных симптомов.
Для диагностики потребуется мультиметр, способный измерять сопротивление и переменное напряжение. На Ланос устанавливаются индуктивные ДПКВ с номинальным сопротивлением 500–800 Ом. Отклонение от этих значений указывает на необходимость замены.
Перед проверкой снимите разъем датчика, расположенный возле шкива коленвала. Очистите контакты от грязи и окислов – частой причины некорректной работы. Проверьте целостность проводки: обрыв экранирующей оплетки проводов приводит к помехам, искажающим сигнал.
Признаки неисправности датчика коленвала
На Шевроле Ланос датчик коленвала часто выходит из строя из-за загрязнения металлической стружкой или окисления контактов. Проверьте сопротивление катушки (обычно 500–700 Ом) и целостность проводов. Если при прогреве симптомы исчезают, вероятны внутренние трещины в корпусе датчика. Для точной диагностики используйте осциллограф: неравномерный или отсутствующий сигнал при прокрутке стартером подтверждает поломку.
Необходимые инструменты для проверки
Для диагностики датчика коленвала на Шевроле Ланос потребуется мультиметр с функцией измерения сопротивления и переменного напряжения (ACV). Лучше выбрать модель с диапазоном до 200 Ом и 20 В для точных замеров.
Дополнительно понадобится съемник пластиковой обшивки или плоская отвертка, чтобы аккуратно демонтировать защитные кожухи в подкапотном пространстве без повреждения креплений.
Для проверки контактов необходим тестовый щуп с тонким наконечником – датчик коленвала на Ланос часто имеет плотно посаженный разъем, и стандартные щупы мультиметра могут не достать до клемм.
Если планируется снятие датчика, подготовьте головку на 10 мм с удлинителем и трещоткой. Болт крепления расположен в узком пространстве возле шкива коленвала, поэтому короткий вороток не подойдет.
Рекомендуется иметь под рукой очиститель контактов (например, Liqui Moly Kontakt Reiniger) – окисленные клеммы могут искажать показания даже при исправном датчике.
Для финальной проверки работоспособности после замены потребуется OBD-сканер (подойдет бюджетная модель типа ELM327) для считывания ошибок и контроля параметра «Обороты коленвала» в реальном времени.
Где находится датчик коленвала на Ланосе

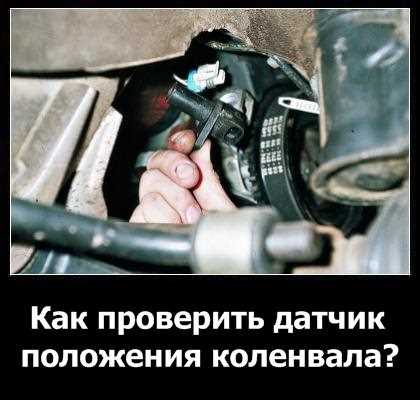

Датчик коленвала (ДПКВ) на Chevrolet Lanos расположен в нижней части двигателя, рядом со шкивом коленчатого вала. Конкретно он крепится к кронштейну корпуса масляного насоса, на расстоянии 1–2 мм от задающего диска (репера) на шкиве. Для доступа потребуется снять правое переднее колесо и защиту двигателя, если она установлена.
Основные признаки неисправности ДПКВ:
- двигатель не запускается или глохнет без причины;
- плавают обороты на холостом ходу;
- появляются пропуски зажигания.
При замене датчика очистите посадочное место от грязи и проверьте зазор между сердечником и репером. Используйте оригинальный датчик (артикул 96512514) или качественные аналоги – ошибки в показаниях могут привести к серьезным сбоям в работе двигателя.
Как снять датчик коленвала
Для демонтажа датчика коленвала на Шевроле Ланос потребуется ключ на 10 и отвертка с плоским жалом. Датчик расположен возле шкива коленчатого вала, ближе к блоку цилиндров. Перед началом работ отсоедините минусовую клемму аккумулятора, чтобы избежать короткого замыкания.
Найдите разъем датчика – он закреплен пластиковым фиксатором. Аккуратно подденьте фиксатор отверткой и отсоедините колодку проводов. Не тяните за провода, иначе повредите контакты.
Выкрутите болт крепления датчика ключом на 10. Если болт прикипел, обработайте резьбу WD-40 и подождите 5–10 минут. Датчик может сидеть плотно из-за резинового уплотнителя – покачивайте его из стороны в сторону, чтобы извлечь без повреждений.
Перед установкой нового датчика очистите посадочное место от грязи и остатков старого герметика. Проверьте состояние зубьев задающего диска – если есть сколы или деформация, датчик будет работать некорректно.
При монтаже нового датчика не затягивайте болт слишком сильно – момент затяжки не должен превышать 8–10 Н·м. Подключите разъем, убедитесь в надежности фиксации, и только затем подсоедините аккумулятор.
Проверка сопротивления мультиметром
Для проверки датчика коленвала Шевроле Ланос потребуется мультиметр с функцией измерения сопротивления (Ω). Отсоедините разъем датчика перед проверкой, чтобы исключить влияние других элементов цепи.
Номинальное сопротивление исправного датчика коленвала Ланос при температуре 20–25°C должно находиться в диапазоне 500–700 Ом. Отклонение более чем на 10% указывает на неисправность.
Подключите щупы мультиметра к контактам датчика. Полярность не имеет значения. Если на экране отображается «OL» или «1», датчик имеет обрыв и требует замены.
| Состояние датчика | Показания мультиметра |
|---|---|
| Исправный | 500–700 Ом |
| Частичный обрыв | 1000–1500 Ом |
| Полный обрыв | OL / 1 |
При проверке нагрейте датчик феном до 60–80°C. Сопротивление должно снизиться на 15–20%. Если изменения нет – датчик неисправен.
Измерьте сопротивление между корпусом датчика и каждым контактом. Исправный датчик покажет «OL» – утечки на массу нет. Наличие сопротивления указывает на пробой изоляции.
Проверьте целостность проводов от разъема датчика до ЭБУ. Сопротивление должно быть близко к 0 Ом. Высокие значения говорят о повреждении проводки.
После замены датчика очистите ошибку памяти ЭБУ сканером. Если проблема сохраняется, проверьте зубья задающего диска коленвала на повреждения.
Проверка осциллографом
Для точной диагностики датчика коленвала (ДПКВ) на Шевроле Ланос осциллограф подключают к сигнальному проводу (обычно контакт «B» разъёма датчика) и массе двигателя. Исправный датчик выдаёт чёткий синусоидальный сигнал с амплитудой 0,5–1,5 В при прокрутке стартером. Если сигнал отсутствует или искажён (например, имеет «рваные» пики), это указывает на неисправность ДПКВ или повреждение зубьев задающего диска.
При анализе осциллограммы обратите внимание на равномерность сигнала: пропуски или резкие скачки могут быть вызваны загрязнением датчика, смещением зазора (норма 0,5–1,5 мм) или межвитковым замыканием обмотки. Для проверки зазора используйте неметаллический щуп, а сопротивление катушки должно быть в пределах 500–700 Ом.
Диагностика обрыва и замыкания в цепи
Для проверки обрыва цепи датчика коленвала Шевроле Ланос потребуется мультиметр в режиме измерения сопротивления (Ω). Отсоедините разъем датчика и измерьте сопротивление между контактами 1 и 2 (номера указаны на корпусе разъема). Нормальное значение – 500–700 Ом. Если сопротивление стремится к бесконечности, в обмотке датчика или проводах есть обрыв.
Замыкание диагностируется проверкой сопротивления между каждым контактом датчика и массой автомобиля. Исправный датчик покажет «∞» (разрыв). Показания ниже 1 кОм указывают на пробой изоляции. Особое внимание уделите участку провода возле выпускного коллектора – перегрев часто приводит к оплавлению изоляции и короткому замыканию.
- Проверьте целостность экранирующей оплетки провода – сопротивление между оплеткой и «массой» должно быть больше 10 МОм.
- При замене датчика используйте только оригинальные запчасти (артикул GM 96330627) – дешевые аналоги имеют нестабильное сопротивление.
- После ремонта цепи обязательно протестируйте сигнал датчика осциллографом: правильная форма импульсов – острые пики с амплитудой 0,3–5 В.
Проверка зазора между датчиком и шкивом
Зазор между датчиком коленвала и зубчатым шкивом на Шевроле Ланос должен составлять 0,5–1,5 мм. Отклонение от этого диапазона приводит к некорректным показаниям датчика или полному отсутствию сигнала.
Для проверки понадобится щуп соответствующей толщины. Если щуп не входит в зазор или входит слишком свободно, регулировка обязательна. Ослабьте крепежный болт датчика и аккуратно сместите его ближе или дальше от шкива.
Проверяйте зазор в нескольких точках шкива, вращая коленвал за болт крепления. Это исключит ошибку из-за возможного биения или деформации зубчатого венца.
При отсутствии щупа можно использовать отрезок пластиковой карты толщиной около 1 мм. Вставьте его между датчиком и шкивом – он должен проходить с небольшим сопротивлением.
После регулировки затяните болт датчика моментом 8–10 Н·м. Перетяжка может повредить корпус датчика, а слабая затяжка приведет к самопроизвольному смещению.
Если зазор не удается отрегулировать в указанных пределах, проверьте состояние шкива и крепления датчика. Трещины, сколы зубьев или деформация кронштейна требуют замены деталей.
После регулировки обязательно проверьте работу двигателя. Плавающие обороты или ошибка P0335 указывают на необходимость повторной проверки зазора или диагностики датчика.
