ФСО (фоновый сигнал освещённости) – важный параметр, влияющий на точность работы датчиков в современных устройствах. Неправильная калибровка или деградация аккумулятора ФСО приводит к ложным срабатываниям, повышенному энергопотреблению и некорректным показаниям. Проверить его состояние можно даже без дорогостоящих приборов.

Для диагностики понадобятся: мультиметр с режимом измерения постоянного напряжения (до 5 В), нагрузочный резистор 100–500 Ом и термопара (опционально). Минимальное рабочее напряжение исправного аккумулятора ФСО – 2.8 В при температуре 20°C. Падение ниже 2.5 В указывает на необходимость замены.

Ключевые признаки неисправности: самопроизвольные перезагрузки устройства, быстрый разряд батареи в режиме ожидания, ошибки датчиков освещённости в логах. Перед проверкой отключите все внешние источники помех – мощные электроприборы, Wi-Fi-роутеры и Bluetooth-устройства в радиусе 3 метров.

Какие инструменты нужны для проверки ФСО аккумулятора

Мультиметр – ключевой прибор для проверки напряжения и сопротивления. Минимальные требования: точность 0.1 В, режим измерения постоянного тока до 20 В. Дешевые модели с погрешностью выше 1% не подходят.

Нагрузочная вилка имитирует работу стартера. Выбирайте модели с током нагрузки не менее 100 А для легковых авто. Проверяйте контакты: окисленные клещи дают ложные показания.

Ареометр необходим для измерения плотности электролита в обслуживаемых АКБ. Оптимальный диапазон шкалы – 1.10–1.30 г/см³. Стеклянные модели точнее пластиковых, но требуют аккуратного обращения.

Термометр корректирует показания ареометра: плотность снижается на 0.01 г/см³ при нагреве на 5°C. Подойдет любой цифровой датчик с диапазоном -20°C до +50°C.

Для чистки клемм используйте мелкозернистую наждачную бумагу (400–600 grit) или специализированную щетку с латунной щетиной. Стальные инструменты оставляют токопроводящую стружку.

Важно: при работе с электролитом надевайте кислотно-стойкие перчатки и очки. Минимальная защита – резиновые перчатки и раствор соды (1 ст.л. на 200 мл воды) для нейтрализации брызг.

Как измерить напряжение на клеммах без нагрузки

Порядок действий:

• Подключите красный щуп мультиметра к положительной клемме АКБ (+).
• Черный щуп присоедините к отрицательной клемме (-).
• Зафиксируйте показания прибора через 3-5 секунд после контакта.

Нормальное напряжение полностью заряженного свинцово-кислотного аккумулятора составляет 12,6-12,8 В. Показания ниже 12,4 В указывают на разряд более 25%, а значения выше 13 В могут сигнализировать о перезаряде или неисправности регулятора напряжения.

Избегайте распространенных ошибок: не используйте аналоговые вольтметры (погрешность до 5%), не проверяйте АКБ сразу после зарядки (дождитесь стабилизации напряжения) и не допускайте переполюсовки щупов – это исказит результаты или повредит оборудование.

Для литиевых аккумуляторов диапазон нормы иной: 3,7 В на элемент (3,3 В – критический разряд, 4,2 В – максимальный заряд). В этом случае применяйте мультиметр с точностью 0,1 В и учитывайте температурную компенсацию: при -10°C напряжение может быть на 0,2 В ниже фактического уровня заряда.

Проверка уровня электролита в банках аккумулятора

Для проверки уровня электролита потребуется стеклянная или пластиковая трубка диаметром 3–5 мм. Открутите пробки всех банок и опустите трубку до упора в сепараторы. Зажмите верхний конец пальцем, извлеките трубку – столбик жидкости внутри покажет уровень. Норма для большинства АКБ: 10–15 мм над пластинами. Если уровень ниже, долейте дистиллированную воду, но не электролит (исключение – выплескивание раствора).

Признаки критически низкого уровня:

• оголенные участки пластин (риск сульфатации);
• помутнение электролита (осыпание активной массы);
• перегрев банки при зарядке.

Проверку проводите каждые 5–7 тыс. км пробега или перед длительной стоянкой. Зимой уровень снижается быстрее из-за испарения воды при работе отопителя. Не используйте водопроводную воду – примеси вызовут саморазряд. После доливки заряжайте АКБ малым током (1–2 А) 30–40 минут для перемешивания электролита.

Как проверить плотность электролита ареометром

Для проверки плотности электролита потребуется ареометр со шкалой от 1.10 до 1.30 г/см³ и резиновая груша для забора жидкости. Перед измерением убедитесь, что аккумулятор заряжен (не менее 10 часов после зарядки), а температура электролита составляет 20–25°C. Если температура выше или ниже, используйте поправочные коэффициенты: ±0.01 г/см³ на каждые 5°C отклонения.

Откройте пробки банок аккумулятора и опустите носик ареометра в электролит. Наберите жидкость так, чтобы поплавок свободно плавал, не касаясь стенок колбы. Оптимальная плотность для большинства регионов – 1.27–1.29 г/см³. В северных условиях допускается 1.30 г/см³, в южных – 1.25 г/см³. Если значение ниже 1.23 г/см³, требуется доливка корректирующего электролита (1.40 г/см³) или зарядка.

Избегайте попадания электролита на кожу и одежду – используйте перчатки и очки. После измерения протрите ареометр сухой тканью. Не сливайте электролит обратно в банку, если он контактировал с металлическими частями прибора – это может вызвать ускоренную сульфатацию пластин.

Проверяйте плотность во всех банках. Разброс значений более 0.02 г/см³ указывает на неисправность (короткое замыкание, сульфатацию). Для старых аккумуляторов (3+ года) низкая плотность даже после зарядки часто означает необходимость замены.

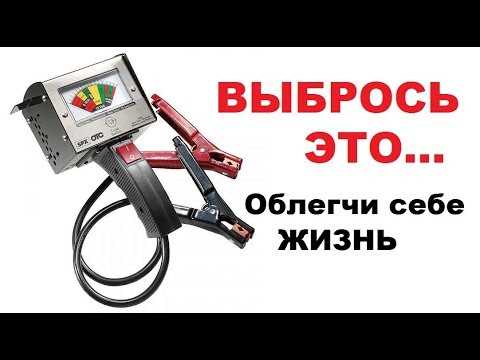

Тест аккумулятора под нагрузкой с помощью нагрузочной вилки

Нагрузочная вилка – прибор, имитирующий работу стартера. Она создаёт ток разряда, равный 100–200 А, в зависимости от ёмкости АКБ. Для 60 А·ч стандартная нагрузка составляет 120 А.

Перед тестом убедитесь, что аккумулятор заряжен до 12,6 В без нагрузки. Напряжение ниже 12,4 В требует подзарядки – иначе результат будет некорректным.

Подключите вилку к клеммам АКБ, соблюдая полярность. Время теста – 5–10 секунд. Падение напряжения ниже 9 В сигнализирует о неисправности батареи. Для новых АКБ допустимый минимум – 10,2 В.

Проверяйте каждую банку отдельно для кислотных АКБ. Разброс напряжения между секциями более 0,2 В указывает на сульфатацию или замыкание.

Не проводите тест чаще 2–3 раз подряд – вилка перегревается. Интервал между проверками – минимум 3 минуты. Для гелевых АКБ снижайте нагрузку на 20% от номинала.

После отключения вилки напряжение должно восстановиться до 12,4 В за 1–2 минуты. Медленный рост – признак сниженной ёмкости.

Используйте вилки с цифровым вольтметром – они точнее стрелочных. Модели с регулируемой нагрузкой (например, НВ-03) подходят для АКБ разной ёмкости.

Как определить утечку тока в бортовой сети

Нормальный ток утечки для большинства автомобилей – 15–70 мА. Если показатель превышает 100 мА, это указывает на проблему. Для проверки потребуется мультиметр с функцией амперметра и 10-минутная пауза после выключения зажигания (чтобы системы перешли в режим ожидания).

Порядок измерений:

1. Отключите минусовую клемму АКБ.
2. Установите мультиметр в режим измерения тока (10А).
3. Подключите один щуп к клемме аккумулятора, второй – к снятому проводу.
4. Фиксируйте показания. Значение выше нормы – сигнал к поиску утечки.

Основные причины повышенного потребления:

• Неисправные реле (чаще всего – обогрева зеркал или стекла).
• Короткое замыкание в проводке из-за повреждения изоляции.
• Некорректная работа сигнализации или магнитолы.

Для локализации проблемы последовательно извлекайте предохранители, наблюдая за изменениями тока. Резкое падение показаний при удалении конкретного предохранителя укажет на проблемную цепь. В современных авто с CAN-шиной перед проверкой отключите диагностический разъем – некоторые модули могут искусственно завышать ток.

Особое внимание уделите нештатному оборудованию: видеорегистраторам, парктроникам, дополнительной подсветке. Они часто подключаются напрямую к аккумулятору, минуя штатные предохранители. Проверьте соединения проводов в местах установки – окислы или плохая изоляция вызывают утечку.

Проверка состояния клемм и контактов аккумулятора

Окисление клемм – частая причина повышенного сопротивления и плохого контакта. Проверьте их на наличие белого или зеленоватого налета (сульфата свинца). Если он есть, зачистите клеммы мелкозернистой наждачной бумагой (200–400 грит) или специальной щеткой с металлической щетиной. После очистки протрите поверхности сухой тряпкой.

Проверьте целостность проводов, идущих к клеммам: трещины, потертости или оплавленная изоляция указывают на необходимость замены. Особое внимание уделите участкам возле креплений – здесь чаще всего возникает перелом жил. Наденьте на клеммы защитные колпачки или обработайте их антикоррозийной смазкой (например, LIQUI MOLY Batterie-Pol-Fett) для предотвращения окисления.

Как оценить степень заряда по напряжению холостого хода

Напряжение холостого хода (НХХ) аккумулятора измеряется через 2–4 часа после отключения нагрузки. Для 12-вольтовых свинцово-кислотных АКБ степень заряда коррелирует с напряжением: 12.7 В – 100%, 12.4 В – 75%, 12.2 В – 50%, 12.0 В – 25%. Показания ниже 11.9 В сигнализируют о глубоком разряде. Точность зависит от температуры: при +25°C значения эталонные, при 0°C к показаниям добавляют 0.1 В, при +40°C – вычитают 0.1 В.

Используйте цифровой мультиметр с погрешностью до 0.1 В. Подключите щупы к клеммам, не включая зажигание или нагрузку. Если АКБ подключен к бортовой сети, отсоедините минусовую клемму на 10 минут для исключения паразитных токов. Гелевые и AGM-аккумуляторы имеют чуть повышенные значения НХХ (12.8–13.0 В при полном заряде).

Проверяйте заряд только на отключенном аккумуляторе. После зарядки стабилизация напряжения занимает до 12 часов. Короткие поездки или частые запуски двигателя искажают данные – перед замером обеспечьте АКБ покой. Если НХХ ниже 12.4 В, требуется подзарядка, иначе начинается сульфатация пластин.

Признаки сульфатации пластин и способы их устранения

Если аккумулятор не держит заряд после полной зарядки, но напряжение на клеммах в покое остается в норме (12.6–12.8 В), это указывает на глубокую сульфатацию. Дополнительный симптом – кипение электролита при зарядке малыми токами (1–2 А) уже через 15–20 минут.

Для проверки степени сульфатации используйте нагрузочную вилку: падение напряжения ниже 9 В при 100–150 А говорит о критическом покрытии пластин. В аккумуляторах с пробками можно визуально обнаружить белесый налет на пластинах.

Мелкую сульфатацию устраняют циклами разряда-заряда: разрядите АКБ до 10.8 В лампой 55 Вт, затем зарядите малым током (0.5–1 А) до 14.4 В. Повторите 2–3 раза. Для AGM-аккумуляторов максимальное напряжение заряда – 14.7 В.

При сильной сульфатации поможет десульфатирующий зарядно-восстановительный прибор (например, «Вымпел-55»). Он подает асимметричный ток (импульсы заряда/разряда 10:1), разрушая кристаллы без перегрева. Курс – 48–72 часа.

В обслуживаемых АКБ с уровнем электролита выше пластин эффективна промывка дистиллированной водой с последующей зарядкой. Слейте старый электролит, залейте воду, зарядите 2 часа током 2 А, снова слейте. Повторяйте до прозрачности воды.

Химические десульфатанты (например, «Трилон Б») используют только для сильно изношенных аккумуляторов. Добавка 2–3% от объема электролита растворяет отложения, но сокращает срок службы пластин на 15–20%.

Профилактика сульфатации: не допускайте разряда ниже 12 В, храните АКБ полностью заряженными при +10…+15°C, для сезонной техники используйте импульсные подзарядные устройства с режимом «зимнего хранения».

Когда стоит заменить аккумулятор вместо попыток восстановления

Если аккумулятор не держит заряд более 30% от номинальной ёмкости после нескольких циклов зарядки, восстановление бесполезно. Например, батарея 60 А·ч, которая заряжается до 18 А·ч, требует замены. Проверьте ёмкость нагрузочной вилкой или мультиметром под нагрузкой (10-15 секунд). Падение напряжения ниже 9 В при нагрузке – критический признак.

Вздутый корпус или следы электролита на клеммах – прямое показание к утилизации. Попытки зарядить такой аккумулятор опасны: возможен разрыв корпуса и утечка кислоты. Особенно это касается гелевых и AGM-батарей, где деформация говорит о необратимом повреждении пластин.

• Возраст более 5 лет для свинцово-кислотных или 3 лет для литиевых аккумуляторов.
• Напряжение холостого хода ниже 11,8 В после 12 часов покоя.
• Заметное потемнение электролита (если обслуживаемый).

После глубокого разряда (ниже 8 В) большинство аккумуляторов теряют 50-70% ёмкости даже после восстановления. Зарядные устройства с функцией десульфатации помогают лишь при ранних стадиях сульфатации. Если батарея провела в разряженном состоянии больше 2 недель – реанимация нецелесообразна.

Для литиевых аккумуляторов ключевой параметр – внутреннее сопротивление. При росте сопротивления на 30-40% от заводских значений (проверяется тестером RC) батарея перегревается и теряет эффективность. Попытки балансировки ячеек в таком случае лишь отсрочат замену.

Сравните стоимость ремонта и нового аккумулятора. Если цена восстановления превышает 40% от цены замены – вкладываться невыгодно. Исключение: редкие модели батарей, где ремонт включает замену отдельных модулей (например, для промышленных ИБП).
