Генератор Нексия – ключевой элемент электрооборудования автомобиля, отвечающий за зарядку аккумулятора и питание бортовой сети. Если фары стали тусклыми, аккумулятор быстро разряжается или на панели загорелся индикатор неисправности, первым делом стоит проверить генератор. Для диагностики не обязательно обращаться в сервис – основные тесты можно выполнить самостоятельно с помощью мультиметра и минимального набора инструментов.
Перед проверкой убедитесь, что аккумулятор полностью заряжен, а клеммы очищены от окислов. Напряжение на клеммах АКБ при заглушенном двигателе должно быть не менее 12.6 В. Запустите мотор и измерьте напряжение на работающем генераторе: нормальные показатели – от 13.8 до 14.4 В при 2000–2500 об/мин. Если значения выходят за эти пределы, возможны неисправности регулятора напряжения, диодного моста или обмоток.
Для точной диагностики потребуется проверить ток отдачи генератора под нагрузкой. Подключите мультиметр в разрыв цепи между клеммой «+» генератора и АКБ, включите дальний свет, печку и другие потребители. Исправный генератор Нексия должен выдавать ток, близкий к номинальному (обычно 70–90 А в зависимости от модели). Снижение мощности более чем на 30% указывает на износ щеток, пробой диодов или межвитковое замыкание.
Необходимые инструменты для диагностики генератора
Для точной проверки генератора Нексия потребуется мультиметр с функцией замера напряжения (0–20 В) и сопротивления (Ω). Желательно использовать модель с токовыми клещами для измерения силы тока без разрыва цепи. Дополнительно пригодится контрольная лампа на 12 В с проводами для проверки целостности обмоток. Если диагностика включает проверку регулятора напряжения, подготовьте заведомо исправный аналог для теста.
Проверьте щеточный узел: снимите генератор и вооружитесь штангенциркулем – минимальная допустимая длина щеток 5 мм. Для прозвонки диодного моста используйте мультиметр в режиме диодной проверки (звуковая индикация). Если подозреваете межвитковое замыкание, потребуется мегомметр с диапазоном 100–500 В. Не забудьте набор рожковых ключей (8–19 мм) и торцевых головок для демонтажа корпуса.
Как проверить напряжение на клеммах генератора мультиметром
Для проверки напряжения включите мультиметр в режим измерения постоянного тока (DCV) с диапазоном 0–20 В. Подключите красный щуп к плюсовой клемме генератора (+), черный – к массе (кузов или минус АКБ). При работающем двигателе на холостых оборотах (800–1000 об/мин) напряжение должно быть в пределах 13,8–14,4 В. Если значение ниже 12,7 В или выше 15 В, возможны неисправности регулятора напряжения, диодного моста или обмоток.
Повысьте обороты до 2500–3000 об/мин и включите фары, печку или другие потребители. Напряжение не должно просаживаться ниже 13 В. Резкие скачки или падения указывают на износ щеток, плохой контакт в цепи или пробой диодов. Для точной диагностики проверьте сопротивление обмоток и целостность проводки.
Если мультиметр показывает 0 В, проверьте цепь возбуждения: снимите тонкий провод с клеммы «D+» (или «IND»), подключите к нему лампу 12 В, второй конец – на плюс АКБ. Лампа должна гореть. Отсутствие свечения означает обрыв в обмотке возбуждения или неисправность реле-регулятора.
Для проверки утечки тока заглушите двигатель, отключите минусовую клемму АКБ и установите мультиметр в режим амперметра (10 А). Подключьте щупы между клеммой и массой. Норма – 50–80 мА. Значения выше 100 мА сигнализируют о коротком замыкании в цепи.
Проверка состояния ремня генератора и его натяжения
Осмотрите ремень на наличие трещин, расслоений и следов масла. Даже небольшие повреждения снижают срок службы. Замените ремень, если обнаружены:
- Глубокие трещины (более 2–3 мм)
- Отслоение резинового слоя
- Вытертые участки до корда
Проверьте натяжение, нажав на ремень посередине между шкивами. Оптимальный прогиб – 10–15 мм при усилии 10 кгс. Для точности используйте линейку и безмен. Слишком слабое натяжение вызывает проскальзывание, слишком тугое – перегруз подшипников.
Для регулировки ослабьте гайку крепления генератора. Перемещайте корпус монтажной лопаткой, контролируя прогиб. После фиксации гайки проверьте натяжение повторно – при нагреве ремень растягивается.
Используйте только оригинальные ремни или аналоги с маркировкой 6PK (для большинства Nexia). Несоответствие профиля приводит к ускоренному износу. Срок замены – каждые 50 000 км или 2 года, даже при отсутствии повреждений.
При установке нового ремня проверьте соосность шкивов. Перекос свыше 2 мм вызывает вибрацию. Выровняйте генератор, ослабив крепления и постукивая молотком через деревянную проставку.

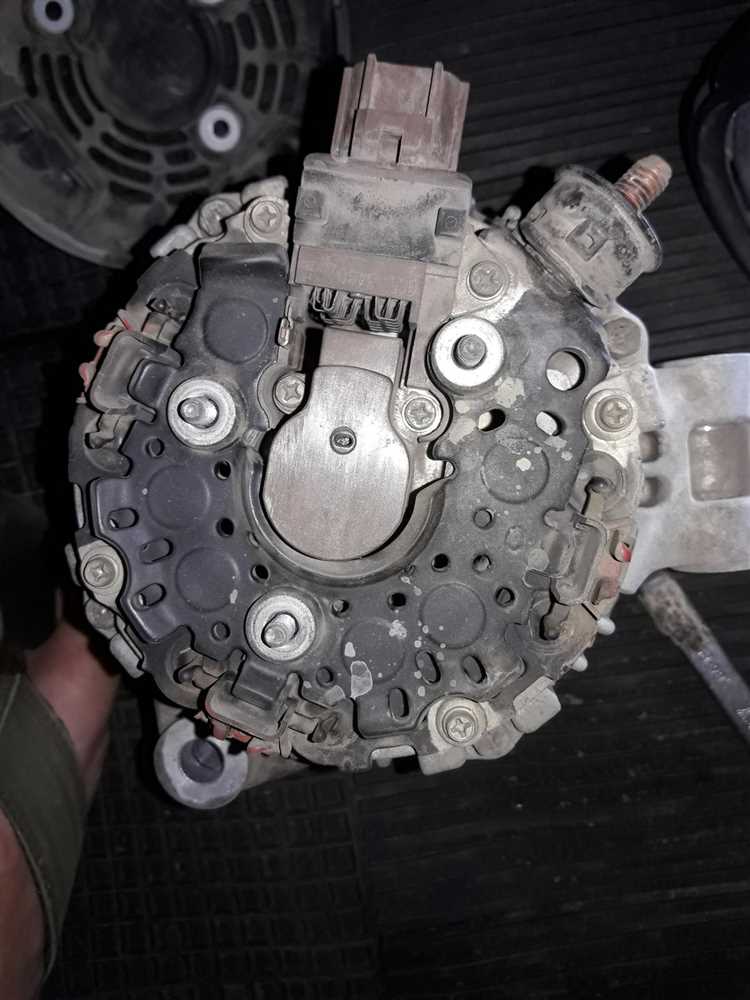

Диагностика регулятора напряжения генератора Нексия
Регулятор напряжения в генераторе Нексия отвечает за стабильность выходного напряжения (13.8–14.4 В). Признаки неисправности: мерцание фар, разрядка АКБ или перезаряд (напряжение выше 15 В).
Для проверки потребуется мультиметр. Запустите двигатель, прогрейте до рабочей температуры. Измерьте напряжение на клеммах АКБ при 2000–2500 об/мин. Если значения выходят за допустимый диапазон, регулятор требует замены.
- Отключите генератор от АКБ.
- Снимите регулятор (обычно крепится 2–3 болтами).
- Осмотрите контакты на окисление или повреждения.
Проверьте сопротивление между щетками. Норма для исправного регулятора – 5–10 Ом. Бесконечное сопротивление указывает на обрыв, нулевое – на замыкание.
Используйте лампу 12 В для теста. Подайте «+» на вход регулятора, «–» на массу. Подключите лампу между щетками. Если лампа не горит или горит постоянно (без изменения яркости), регулятор неисправен.
При замене выбирайте оригинальные запчасти или аналоги (например, Bosch 0 986 080 750). Установите новый регулятор, затяните болты моментом 8–10 Н·м.
После замены повторно проверьте напряжение на АКБ. Убедитесь, что генератор не перегружает сеть (проверьте все потребители: фары, печку, магнитолу).
Профилактика: раз в год очищайте контакты регулятора от грязи, проверяйте натяжение ремня генератора (прогиб 10–15 мм под усилием 10 кгс).
Как проверить диодный мост генератора на пробой
Для проверки диодного моста потребуется мультиметр в режиме измерения сопротивления (омметра) или проверки диодов. Отсоедините клеммы аккумулятора и снимите диодный мост с генератора, чтобы избежать ложных показаний из-за параллельных цепей.
Проверка каждого диода выполняется в двух направлениях:
- Исправный диод показывает низкое сопротивление (200–500 Ом) в прямом направлении и бесконечное – в обратном.
- Пробойный диод дает близкие к нулю значения в обоих направлениях.
Особое внимание уделите диодам, подключенным к «массе». Короткое замыкание здесь часто приводит к перегреву и выходу из строя всего моста. Проверьте корпус на отсутствие трещин и следов перегрева (потемнение, оплавление).
Если мультиметр показывает промежуточные значения (например, 1–5 кОм в обратном направлении), диод имеет утечку. Такой элемент требует замены, даже если генератор пока работает – со временем проблема усугубится.
Для точности измерений зачистите контакты диодов наждачной бумагой перед проверкой. Окислы и грязь искажают показания. Не используйте режим «прозвонки» – он недостаточно точен для диагностики утечек.
После замены пробитых диодов проверьте обмотки статора на замыкание. Пробой моста часто возникает из-за межвиткового короткого замыкания, которое увеличивает нагрузку на выпрямитель.
Определение утечки тока в обмотках генератора
Для проверки утечки тока потребуется мультиметр в режиме измерения сопротивления (Ом). Отключите генератор от бортовой сети, снимите клеммы и замерьте сопротивление между корпусом и каждой из обмоток статора или ротора. Нормальное сопротивление должно быть не менее 500 кОм – меньшие значения указывают на пробой изоляции.
При обнаружении утечки попробуйте просушить обмотки термопистолетом (80-100°C) в течение 30 минут – влага часто вызывает временное снижение сопротивления. Если это не помогло, потребуется перемотка или замена узла. Временное решение – обработка поврежденных участков электроизоляционным лаком, но такой ремонт ненадежен при высоких нагрузках.
Проверка подшипников генератора на износ и люфт
Для проверки переднего подшипника снимите ремень генератора и вручную прокрутите ротор. Посторонние шумы (скрежет, хруст) указывают на износ. Задний подшипник проверяется аналогично, но требует демонтажа генератора – люфт более 0,5 мм по оси вращения критичен. Используйте индикаторную стойку для точного замера.
При диагностике люфта подшипников покачивайте шкив в вертикальной и горизонтальной плоскостях. Допустимый зазор – до 0,3 мм. Если при нажатии на ремень слышен стук, подшипник требует замены. Для моделей Нексия характерен быстрый износ переднего подшипника из-за вибраций двигателя – проверяйте его каждые 30 тыс. км.
Используйте термографию: перегретый подшипник (температура выше 90°C) сигнализирует о недостатке смазки или деформации обоймы. После замены запрессовывайте новый подшипник только оправкой, избегая ударов по внутренней обойме – это продлит ресурс на 20–30%.
Тестирование работы генератора под нагрузкой
Для проверки работоспособности генератора Нексия под нагрузкой потребуется мультиметр и нагрузочное устройство (например, лампы накаливания 12В общей мощностью 100–200Вт). Запустите двигатель, прогрейте до рабочей температуры и подключите нагрузку к клеммам АКБ. Напряжение на холостых оборотах (1500–2000 об/мин) должно быть в пределах 13.8–14.4В. При включении нагрузки (фары, печка, обогрев стекол) падение ниже 12.7В указывает на износ щеток, неисправность реле-регулятора или пробой диодов.
Частые неисправности генератора Нексия и их признаки
Износ щеток – одна из самых распространенных проблем. Признаки: нестабильное напряжение, мигание фар на холостых оборотах. Проверка: визуальный осмотр щеток – длина менее 5 мм требует замены. Использование неоригинальных щеток ускоряет износ коллектора.
Пробой диодного моста проявляется в полном отсутствии зарядки. Диагностика: мультиметром проверяем сопротивление диодов в обоих направлениях – показания ниже 400 Ом или обрыв сигнализируют о неисправности. Перегрев корпуса генератора – дополнительный признак.
Износ подшипников выдает себя гулом или свистом при работе двигателя. Критический признак – люфт шкива при покачивании рукой. Затягивание ремня временно маскирует проблему, но ускоряет разрушение подшипника. Решение – только замена с обязательной проверкой посадочных мест.
Окисление контактов регулятора напряжения вызывает скачки зарядки. Диагностируем очисткой клемм и контрольным замером напряжения на АКБ при 3000 об/мин – стабильные 13.8-14.4В подтверждают исправность цепи. Профилактика – обработка контактов графитовой смазкой каждые 20 000 км.
