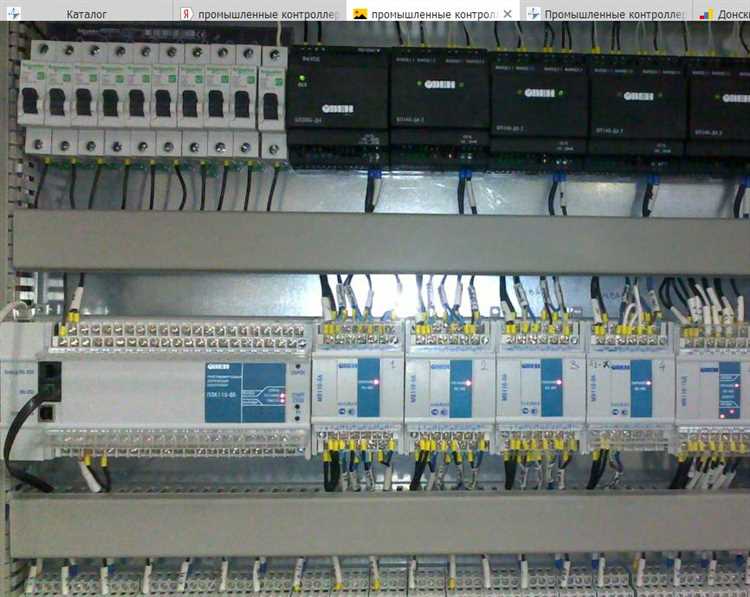

Что такое контроллер в электрике

Контроллер в электрических системах – это устройство, управляющее потоком энергии, режимами работы оборудования или алгоритмами автоматизации. В отличие от простых реле или выключателей, контроллеры обрабатывают сигналы с датчиков, сравнивают их с заданными параметрами и формируют управляющие команды. Например, в системах освещения контроллеры регулируют яркость ламп на основе уровня естественного света, снижая потребление энергии на 30–40% без потери комфорта.

Основные типы контроллеров: логические (PLC), микропроцессорные и специализированные (например, для управления электродвигателями). Логические контроллеры (PLC) используются в промышленности для автоматизации конвейеров, где требуется высокая надежность и возможность перепрограммирования. Микропроцессорные контроллеры, такие как Arduino или STM32, применяются в бытовых устройствах – от умных розеток до систем климат-контроля.

Принцип работы контроллера строится на трех ключевых этапах: сбор данных, обработка и выдача управляющего воздействия. Датчики (температуры, тока, положения) передают аналоговые или цифровые сигналы на вход контроллера. Встроенное программное обеспечение сравнивает полученные значения с заданными порогами. Если параметры выходят за пределы нормы, контроллер активирует исполнительные механизмы – реле, транзисторы или симисторы. Например, в системах защиты от перегрузки контроллер отключает нагрузку при превышении тока на 10–15% от номинала, предотвращая повреждение оборудования.

При выборе контроллера критически важны: количество входов/выходов, скорость обработки и совместимость с протоколами связи (Modbus, CAN, Ethernet). Для промышленных задач рекомендуются PLC с гальванической развязкой входов (до 2500 В) и поддержкой резервирования питания. В бытовых системах достаточно контроллеров с рабочим напряжением 5–24 В и интерфейсом Wi-Fi или Zigbee для интеграции в умный дом. Ошибки при подборе (например, недостаточная разрядность АЦП) приводят к некорректной работе или ложным срабатываниям.

Настройка контроллера требует точной калибровки датчиков и программирования логики управления. Для PLC используются языки стандарта IEC 61131-3 (Ladder Diagram, Structured Text), для микроконтроллеров – C/C++ или Python. Пример: в системе управления насосом контроллер должен учитывать гистерезис (задержку включения/отключения) не менее 0,5–1 секунды, чтобы избежать частых переключений при колебаниях давления. Игнорирование таких нюансов снижает ресурс оборудования на 20–30%.

Контроллер в электрике: назначение и принцип работы

Принцип работы контроллера основан на обработке входных сигналов и генерации управляющих команд. Микропроцессорные контроллеры (например, STM32 или Arduino) считывают аналоговые или цифровые данные с датчиков, сравнивают их с заданными пороговыми значениями и формируют выходные сигналы для реле, транзисторов или симисторов. В системах с ШИМ (широтно-импульсной модуляцией) контроллер регулирует мощность нагрузки, изменяя длительность импульсов при фиксированной частоте – до 20 кГц для снижения потерь и шума. Для защиты от помех используются гальваническая развязка (оптопары) и фильтрация сигналов с помощью RC-цепочек.

Выбор контроллера зависит от специфики задачи: для простых схем подойдут аналоговые устройства на операционных усилителях, для сложных – программируемые логические контроллеры (ПЛК) с поддержкой протоколов Modbus, Profibus или Ethernet/IP. При проектировании важно учитывать диапазон рабочих температур (от -40°C до +85°C для промышленных моделей), время отклика (менее 1 мс для систем реального времени) и совместимость с периферийными устройствами. Для повышения надежности рекомендуется резервирование каналов управления и использование сторожевых таймеров (watchdog), перезапускающих контроллер при зависании.

Эффективность контроллера определяется не только аппаратной частью, но и алгоритмами управления. В системах с переменной нагрузкой (например, в ветрогенераторах) применяются адаптивные контроллеры, корректирующие параметры в зависимости от внешних условий. Для снижения энергопотребления используются режимы пониженного питания (sleep mode) и динамическое управление тактовой частотой процессора. При эксплуатации необходимо регулярно обновлять прошивку, проверять целостность изоляции входных/выходных цепей и калибровать датчики – отклонение на 1% может привести к аварийным ситуациям в высокоточных приложениях.

Какие задачи решает контроллер в электрических цепях

Контроллер в электрических цепях выполняет функции управления, мониторинга и защиты оборудования. Он регулирует параметры тока, напряжения и частоты, обеспечивая стабильную работу систем с допустимыми отклонениями не более ±2% от номинальных значений. В промышленных установках контроллеры управляют пуском и остановкой двигателей, предотвращая перегрузки и снижая износ механизмов. Например, в системах с асинхронными двигателями контроллеры реализуют плавный пуск за счет широтно-импульсной модуляции (ШИМ), что сокращает пусковые токи на 30–50%.

Задача контроллера – оптимизация энергопотребления. В системах освещения и климат-контроля он корректирует мощность нагрузки в зависимости от внешних условий, снижая расход электроэнергии до 20–40%. В солнечных электростанциях контроллеры отслеживают точку максимальной мощности (MPPT) фотоэлектрических панелей, повышая эффективность генерации на 15–25%. Для этого используются алгоритмы PID-регулирования, адаптирующиеся к изменениям освещенности и температуры.

Контроллеры обеспечивают диагностику и защиту цепей от аварийных режимов. Они фиксируют короткие замыкания, перегрев и перенапряжения, отключая нагрузку за 5–50 мс в зависимости от типа устройства. В системах с аккумуляторными батареями контроллеры предотвращают глубокий разряд и перезаряд, продлевая срок службы элементов на 30–50%. Для этого применяются датчики тока и напряжения с точностью измерений до 0,1%, а также гальваническая развязка для защиты от помех.

Основные компоненты контроллера и их функции

Микроконтроллер (МК) – центральный вычислительный блок, обрабатывающий входные сигналы и формирующий управляющие команды. Выбор МК определяется требованиями к производительности: для простых задач подойдут 8-битные модели (например, AVR ATmega328), для сложных систем – 32-битные ARM Cortex-M (STM32F4). Критические параметры: тактовая частота (от 8 до 200 МГц), объём Flash-памяти (от 16 КБ до 2 МБ) и наличие аппаратных интерфейсов (SPI, I2C, UART). При проектировании учитывайте запас по ресурсам: не менее 20% от расчётной нагрузки.

Источник питания обеспечивает стабильное напряжение для всех компонентов. В промышленных контроллерах используются импульсные источники с диапазоном входного напряжения 12–48 В DC или 110–240 В AC. Для защиты от помех применяют LC-фильтры и TVS-диоды. При выборе источника проверяйте:

• Диапазон рабочих температур (от −40°C до +85°C для экстремальных условий).
• Ток нагрузки (с запасом 30–50% от суммарного потребления).
• Наличие гальванической развязки (для предотвращения наводок).

Недостаточная мощность источника приводит к сбоям в работе МК и периферии.

Входные модули преобразуют аналоговые и дискретные сигналы в цифровой формат. Для аналоговых сигналов (0–10 В, 4–20 мА) используют АЦП с разрядностью от 10 до 16 бит. Пример: MCP3424 (18-битный АЦП с программируемым усилением). Для дискретных входов (сухой контакт, транзисторный ключ) применяют оптроны (например, PC817) или резистивные делители. Рекомендации:

• Для сигналов с высоким уровнем шума используйте дифференциальные входы.
• Ограничивайте ток входных цепей до 10 мА во избежание повреждения датчиков.
• Применяйте RC-фильтры для подавления дребезга контактов.

Выходные модули реализуют управляющие воздействия на исполнительные устройства. Различают три типа выходов:

1. Релейные – для коммутации нагрузок до 10 А (например, реле OMRON G5Q). Подходят для индуктивных нагрузок, но имеют ограниченный ресурс (100 000–500 000 срабатываний).
2. Транзисторные – для высокочастотного управления (до 100 кГц). Используют MOSFET (IRF540N) или IGBT (IRG4PC50U) с током до 50 А. Требуют защиты от перенапряжений (снабберные цепи).
3. Аналоговые – для плавного регулирования (0–10 В, 4–20 мА). Применяют ЦАП (например, MCP4725) или ШИМ с RC-фильтрами.

При выборе выхода учитывайте характер нагрузки: активная, индуктивная или ёмкостная.

Интерфейсы связи обеспечивают взаимодействие контроллера с внешними устройствами. Наиболее распространённые:

• RS-485 – для промышленных сетей (Modbus RTU). Работает на расстоянии до 1200 м, поддерживает до 32 устройств на шине. Требует согласования линии (120 Ом) и защиты от статики (газовые разрядники).
• Ethernet – для высокоскоростной передачи данных (10/100 Мбит/с). Использует протоколы TCP/IP, UDP или промышленные (PROFINET). Применяйте экранированные кабели (Cat5e и выше) и гальваническую развязку (например, микросхемы DP83848).
• CAN – для автомобильных и промышленных систем. Поддерживает скорость до 1 Мбит/с, устойчив к помехам. Требует терминаторов (120 Ом) на концах шины.

Для критически важных систем дублируйте каналы связи (например, Ethernet + RS-485).

Память хранит программный код, данные и конфигурации. Типы памяти:

• Flash – энергонезависимая, для хранения прошивки. Объём от 32 КБ до 2 МБ. Скорость записи – до 1 МБ/с (например, Winbond W25Q128).
• SRAM – оперативная память для временных данных. Объём от 2 до 512 КБ. Быстродействие – до 10 нс (например, ISSI IS62WV51216).
• EEPROM – для хранения настроек. Объём от 1 до 64 КБ. Ресурс – до 1 млн циклов записи (например, Microchip 24LC256).

При проектировании учитывайте частоту обращений к памяти: для интенсивных операций используйте SRAM с низким временем доступа. Для защиты данных от сбоев применяйте контрольные суммы (CRC) и резервное копирование.

Средства индикации и управления обеспечивают взаимодействие с оператором. Включают:

• Светодиоды – для визуального контроля состояния (питание, ошибки, активность). Используйте яркие модели (например, Cree XPE2) с током 5–20 мА. Для экономии питания применяйте ШИМ-регулировку яркости.
• Дисплеи – для отображения параметров. TFT-экраны (3.5–7 дюймов) подходят для сложных интерфейсов, символьные ЖКИ (16×2) – для простых задач. При выборе учитывайте разрешение, контрастность и угол обзора.
• Кнопки и энкодеры – для ручного ввода. Механические кнопки (например, Omron B3F) имеют ресурс до 1 млн нажатий, энкодеры (ALPS EC11) – до 30 000 циклов. Для защиты от дребезга используйте аппаратные фильтры или программные задержки (10–50 мс).

Размещайте элементы индикации в зоне прямой видимости оператора, избегайте бликов и засветов.

Защитные компоненты предотвращают повреждение контроллера при аварийных ситуациях. Ключевые элементы:

• Предохранители – для защиты от перегрузок. Быстродействующие (например, Littelfuse 0251.001) срабатывают за 1–5 мс. Выбирайте номинал на 20–30% выше рабочего тока.
• Варисторы – для подавления импульсных перенапряжений (например, Epcos S14K275). Устанавливайте параллельно входу питания и сигнальным линиям.
• Диоды – для защиты от обратной полярности (1N4007) и выбросов напряжения (TVS-диоды P6KE200A).
• Оптроны – для гальванической развязки входов/выходов (например, Vishay VO617A).

При проектировании учитывайте стандарты электробезопасности (IEC 61010, UL 508). Для промышленных контроллеров обязательна сертификация по электромагнитной совместимости (ЭМС).

Как контроллер управляет током и напряжением в системе

Контроллер регулирует ток и напряжение, используя широтно-импульсную модуляцию (ШИМ) или аналоговые сигналы с обратной связью. В системах с ШИМ частота переключения ключевых элементов (например, MOSFET или IGBT) достигает 20–100 кГц, что позволяет плавно изменять среднее значение напряжения на нагрузке. Для точного управления контроллер сравнивает текущие параметры с заданными, корректируя коэффициент заполнения импульсов. Например, при снижении напряжения на 10% от номинала контроллер увеличивает длительность импульсов, компенсируя потери.

В системах с обратной связью контроллер получает данные от датчиков тока (шунты, трансформаторы Холла) и напряжения (делители, АЦП). Датчики тока с разрешением 12–16 бит обеспечивают погрешность измерения менее 0,5%, что критично для стабилизации нагрузок с динамическим потреблением. При превышении допустимых значений контроллер ограничивает ток, снижая выходное напряжение или отключая цепь через защитные реле. Для индуктивных нагрузок (двигатели, дроссели) применяются алгоритмы плавного пуска, предотвращающие броски тока до 5–7 крат от номинала.

Контроллеры с цифровым управлением (например, на базе микроконтроллеров STM32 или AVR) используют PID-регуляторы для минимизации отклонений. Пропорциональная составляющая реагирует на текущую ошибку, интегральная устраняет статическую погрешность, а дифференциальная сглаживает резкие изменения. Настройка коэффициентов PID требует экспериментального подбора: при слишком высоком значении интегральной составляющей система становится колебательной, а при низком – медленно выходит на заданный режим. Для типовых приложений рекомендуется начинать с коэффициентов Kp=1, Ki=0,1, Kd=0,01 и корректировать их по осциллограмме переходного процесса.

В высоковольтных системах (свыше 100 В) контроллеры реализуют гальваническую развязку через оптопары или трансформаторы. Это исключает влияние помех и защищает низковольтную часть схемы от перенапряжений. Для управления мощными нагрузками (до 10 кВт) применяются драйверы затворов с током до 10 А, обеспечивающие быстрое переключение транзисторов без потерь на нагрев. При работе с емкостными нагрузками контроллер ограничивает ток заряда конденсаторов, предотвращая повреждение компонентов из-за начального броска.

Эффективность управления зависит от частоты дискретизации и разрядности АЦП. Для систем с быстродействием 1 мс требуется АЦП с частотой не менее 10 кГц и разрядностью 12 бит. При использовании внешних усилителей сигнала (например, операционных усилителей с коэффициентом усиления 10–100) важно учитывать их полосу пропускания и дрейф нуля. Для снижения шумов рекомендуется экранировать сигнальные цепи и применять фильтры нижних частот с частотой среза в 2–5 раз выше частоты ШИМ.

Типовые схемы подключения контроллеров в бытовых и промышленных сетях

В бытовых системах контроллеры чаще всего интегрируются по схеме «звезда» с центральным управлением. Например, контроллер умного дома подключается к датчикам температуры, освещения и безопасности через шину RS-485 или беспроводные протоколы (Zigbee, Z-Wave). Питание обеспечивается от сети 220 В через импульсный блок питания 5–24 В, а сигнальные линии экранируются для защиты от помех. При использовании Modbus RTU рекомендуется ограничивать длину линии 1200 м при скорости 9600 бод, а для Ethernet – применять кабель Cat5e с сопротивлением не более 100 Ом.

В промышленных сетях доминирует схема «шина» с распределенным управлением. Контроллеры PLC (например, Siemens S7-1200 или Allen-Bradley CompactLogix) подключаются к датчикам и исполнительным устройствам через дискретные (24 В DC) и аналоговые (4–20 мА, 0–10 В) входы/выходы. Для аналоговых сигналов критично соблюдать гальваническую развязку (до 1500 В) и использовать экранированные кабели с сечением жил не менее 0,5 мм². При работе с частотными преобразователями (VFD) контроллеры подключаются по протоколу Profibus DP или Profinet с топологией «кольцо» для резервирования.

Для систем с высокими требованиями к надежности применяется дублированная схема подключения. Два контроллера работают в режиме горячего резерва, синхронизируясь по специализированным каналам (например, Siemens H-System с оптическим волокном). Переключение между основным и резервным устройством происходит за 10–50 мс, что исключает потерю данных. В таких схемах обязательно использование источников бесперебойного питания (ИБП) с временем автономной работы не менее 30 минут и мониторингом состояния батарей.

В сетях с распределенной нагрузкой (например, системы вентиляции или насосные станции) контроллеры подключаются по схеме «дерево». Центральный контроллер управляет группой периферийных устройств через промежуточные узлы – коммутаторы или концентраторы. Для передачи данных используются протоколы BACnet (в HVAC-системах) или LonWorks (в автоматизации зданий). При проектировании таких сетей учитывают задержки передачи: для BACnet/IP допустимо до 100 мс, а для LonWorks – не более 50 мс на узел.

В мобильных и удаленных объектах (например, насосные станции на нефтяных месторождениях) контроллеры подключаются по радиоканалу с использованием протоколов LoRaWAN или GSM/GPRS. Для LoRaWAN максимальная дальность связи достигает 15 км при скорости до 50 кбит/с, но требует установки шлюзов с антеннами направленного действия. Питание контроллеров в таких системах обеспечивается от аккумуляторов или солнечных панелей с контролем уровня заряда и автоматическим переключением на резервный источник.

При подключении контроллеров к силовым устройствам (электродвигатели, нагреватели) применяются схемы с промежуточными реле или твердотельными пускателями. Для управления двигателями мощностью до 7,5 кВт используются контакторы с катушками на 24 В DC, управляемые дискретными выходами контроллера. При токах свыше 10 А рекомендуется применять твердотельные реле с оптической развязкой и защитой от перенапряжений (варисторы на 470 В). В схемах с частотными преобразователями контроллеры подключаются через аналоговые выходы (0–10 В) или цифровые интерфейсы (Modbus TCP), избегая прямого управления силовыми цепями.

В системах сбора данных (SCADA) контроллеры подключаются к верхнему уровню по протоколам OPC UA или MQTT. Для OPC UA рекомендуется использовать серверы с поддержкой TLS 1.3 и аутентификацией по сертификатам X.509. При работе с MQTT брокеры (например, Mosquitto) настраиваются на QoS 1 или 2 для гарантированной доставки сообщений. В промышленных сетях с высоким уровнем помех применяются оптические конвертеры (например, Moxa NPort) для преобразования RS-485 в Ethernet с гальванической развязкой до 2500 В.

Для диагностики и настройки контроллеров используются специализированные схемы подключения. В PLC Siemens доступ осуществляется через порт MPI (скорость до 187,5 кбит/с) или Ethernet с использованием TIA Portal. Для контроллеров Allen-Bradley применяется протокол EtherNet/IP с поддержкой CIP Security. При удаленной настройке через интернет обязательно использование VPN (OpenVPN, WireGuard) с шифрованием AES-256 и двухфакторной аутентификацией. В критических системах контроллеры оснащаются аппаратными ключами защиты (например, HASP) для предотвращения несанкционированного доступа.
