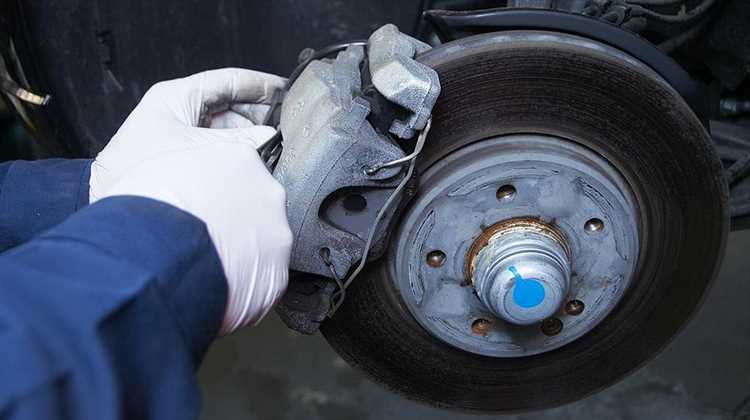

Что входит в ремкомплект суппорта

Ремкомплект суппорта – это не просто набор запчастей, а гарантия работоспособности тормозной системы. В стандартный комплект входят манжеты поршня, пыльники направляющих, уплотнительные кольца и смазка. Каждая деталь выполняет строго определённую функцию: манжеты обеспечивают герметичность гидравлической системы, пыльники защищают направляющие от грязи и влаги, а смазка предотвращает коррозию и заедание.

Манжеты поршня изготавливаются из EPDM-резины или фторкаучука, устойчивых к тормозной жидкости и высоким температурам. Их ресурс – 50–80 тыс. км, но при агрессивной эксплуатации или использовании некачественной жидкости срок сокращается вдвое. Пыльники направляющих чаще всего делают из силикона или термостойкой резины, выдерживающей температуры до +250°C. Уплотнительные кольца, расположенные в канавках суппорта, предотвращают утечку жидкости и должны быть заменены при любом демонтаже поршня.

Смазка в ремкомплекте – отдельный момент. Используйте только медьсодержащие или керамические составы, совместимые с резиновыми уплотнениями. Обычный литол или графитовая смазка приведут к разбуханию манжет и отказу тормозов. При сборке наносите смазку тонким слоем на направляющие и поршень, избегая попадания на рабочие поверхности колодок и диска.

Не экономьте на ремкомплектах от неизвестных производителей. Проверенные бренды – ATE, TRW, Brembo – используют материалы, соответствующие OEM-стандартам. Дешёвые аналоги часто содержат некачественную резину, которая трескается уже через 10–15 тыс. км. Перед установкой осмотрите все детали на предмет механических повреждений и соответствия размерам оригинала.

Замена ремкомплекта – процедура, требующая точности. После демонтажа суппорта очистите все поверхности от старой смазки и коррозии, используя металлическую щётку и специальные очистители. Проверьте состояние поршня и цилиндра на наличие задиров: даже микроскопические повреждения приведут к быстрому износу новых манжет. При сборке соблюдайте момент затяжки направляющих – обычно он составляет 25–35 Н·м.

Какие уплотнительные манжеты входят в стандартный ремкомплект суппорта

Стандартный ремкомплект суппорта включает два основных типа уплотнительных манжет: манжету поршня и пыльник поршня. Манжета поршня (обычно изготовленная из EPDM или нитрильного каучука) обеспечивает герметичность гидравлической системы, предотвращая утечку тормозной жидкости. Её размеры и форма зависят от модели суппорта – например, для суппортов ATE часто используются манжеты с внутренним диаметром 40–60 мм и профилем в виде квадратного сечения. Пыльник поршня защищает рабочую поверхность от грязи и влаги, продлевая срок службы манжеты; его материал (силикон или резина) должен выдерживать температуры до +200°C и агрессивные среды.

В некоторые ремкомплекты дополнительно входят манжеты направляющих пальцев (обычно 2 штуки) – они предотвращают попадание абразивных частиц в скользящие соединения и обеспечивают равномерное прижатие колодок. Для суппортов с плавающим механизмом (например, TRW или Brembo) эти манжеты имеют диаметр 8–12 мм и коническую или цилиндрическую форму. При выборе ремкомплекта важно сверять артикулы: например, для суппорта Lucas/TRW GDB1350 подходит комплект с манжетами направляющих 08.7599.01, а для ATE 24.0137-0237.3 – только оригинальные уплотнения с маркировкой ATE.

При замене манжет критически важен подбор по материалу: EPDM устойчив к тормозной жидкости DOT 3/4/5.1, но разрушается при контакте с минеральными маслами (DOT 5), а нитрильный каучук дешевле, но менее термостоек. Перед установкой манжеты смазывают специальной пастой (например, ATE Plastilube или Bosch Superfit) – это снижает трение и предотвращает перекручивание при сборке. Игнорирование этих требований приводит к заклиниванию поршня или утечкам уже через 5–10 тыс. км пробега.

Как правильно подобрать пыльники направляющих пальцев для разных моделей автомобилей

Пыльники направляющих пальцев суппорта отличаются по размерам, материалу и конструкции в зависимости от марки и модели автомобиля. Например, для Volkswagen Golf V (1K) с двигателем 1.9 TDI используются пыльники с внутренним диаметром 12 мм и длиной 45 мм, изготовленные из термостойкого силикона. В то же время для Toyota Corolla E12 (2002–2007) требуются пыльники диаметром 10 мм и длиной 38 мм, выполненные из EPDM-резины. Ошибка в подборе даже на 1–2 мм приведет к протечкам смазки или попаданию грязи, что ускорит износ пальцев.

Основные параметры для подбора: диаметр пальца (измеряется штангенциркулем), длина пыльника, тип крепления (с металлическим кольцом или без) и материал. Для автомобилей премиум-класса, таких как BMW 5 серии (F10), часто применяются пыльники с дополнительным уплотнительным кольцом, предотвращающим вытекание высокотемпературной смазки. В бюджетных моделях, например Renault Logan, пыльники могут быть проще по конструкции, но требовать более частой замены из-за низкой стойкости к реагентам.

При выборе пыльников обращайте внимание на совместимость с оригинальными артикулами. Например, для Ford Focus II (2004–2011) пыльники направляющих пальцев идут под номерами 1320154 (передний суппорт) и 1320155 (задний). Аналоги от сторонних производителей (Febi, TRW, ATE) должны соответствовать этим параметрам. Некоторые модели, такие как Hyundai Solaris, используют унифицированные пыльники для передних и задних суппортов, что упрощает подбор, но требует проверки по VIN-коду.

Для редких или старых автомобилей, например Opel Astra H (2004–2009) с мотором Z18XER, пыльники могут отсутствовать в каталогах универсальных производителей. В таких случаях рекомендуется заказывать оригинальные детали или изготавливать пыльники на заказ по образцу. При установке всегда используйте специализированную смазку для направляющих (например, ATE Plastilube или Permatex Ceramic), чтобы избежать коррозии и заедания пальцев.

Роль и конструкция поршневых уплотнений в гидравлической системе суппорта

Поршневые уплотнения в суппорте выполняют две критические функции: герметизацию гидравлической системы и возврат поршня в исходное положение после сброса давления. Без них тормозная жидкость под давлением до 120 бар (в зависимости от системы) просачивалась бы наружу, снижая эффективность торможения. Второе назначение – так называемый «эффект отката» – обеспечивается за счет упругой деформации уплотнения при движении поршня вперед, что позволяет ему вернуться на 0,1–0,3 мм после отпускания педали тормоза, предотвращая перегрев колодок и диска.

Конструктивно поршневое уплотнение представляет собой кольцо из эластомера, чаще всего на основе EPDM (этилен-пропилен-диенового каучука) или фторкаучука (FKM), с твердостью по Шору 70–90 единиц. Форма сечения – квадратная или прямоугольная с фасками, иногда с дополнительным пыльником для защиты от грязи. Внутренний диаметр уплотнения на 0,2–0,5 мм меньше диаметра поршня, что создает необходимый натяг. Толщина стенки варьируется от 1,5 до 3 мм в зависимости от размера суппорта и рабочего давления.

Материал уплотнения должен сохранять эластичность при температурах от −40°C до +200°C, устойчивость к тормозной жидкости (DOT 3, 4, 5.1) и минеральным маслам. EPDM выдерживает до 150°C, но деградирует при контакте с минеральными жидкостями, поэтому в системах с DOT 5 (на силиконовой основе) применяют только FKM. Последний дороже, но служит дольше – до 100 000 км против 50 000–70 000 км у EPDM. При замене уплотнений всегда проверяйте совместимость материала с типом тормозной жидкости.

Уплотнение устанавливается в канавку на внутренней поверхности суппорта с натягом 5–10%. Глубина канавки должна превышать толщину уплотнения на 0,1–0,2 мм, чтобы обеспечить свободное сжатие при движении поршня. Неправильная посадка – слишком глубокая или мелкая канавка – приводит к утечкам или заклиниванию поршня. Перед установкой уплотнение смазывают тормозной жидкостью или специальной пастой (например, ATE Plastilube), но не силиконовыми смазками, которые вызывают набухание эластомера.

Износ уплотнений проявляется в виде утечек жидкости, неравномерного износа колодок или «залипания» поршня. При диагностике обращайте внимание на следы жидкости на пыльнике и внутренней поверхности суппорта. Если уплотнение потеряло эластичность или имеет трещины, его заменяют вместе с поршнем – даже микроскопические повреждения приводят к потере герметичности. В ремкомплектах часто идут уплотнения с увеличенным на 0,1–0,2 мм диаметром для компенсации износа суппорта.

При сборке суппорта поршень вдавливают с усилием 50–100 Н·м, контролируя равномерность хода. Если поршень идет туго, проверьте чистоту канавки уплотнения и отсутствие заусенцев на поршне. После установки проведите опрессовку системы давлением 50 бар в течение 5 минут – утечки недопустимы. В процессе эксплуатации избегайте перегрева суппорта выше 250°C, так как это ускоряет деградацию уплотнений и приводит к их затвердеванию.

Для продления срока службы уплотнений рекомендуется каждые 30 000 км проверять уровень тормозной жидкости и при необходимости доливать свежую, так как гигроскопичность жидкости ускоряет коррозию металлических деталей и разрушение эластомеров. При замене жидкости (раз в 2 года) промывайте систему спиртом или специальным очистителем, чтобы удалить продукты окисления, которые агрессивны к уплотнениям.

Какие смазки используются для обработки деталей ремкомплекта суппорта

Для обработки деталей ремкомплекта суппорта применяют специализированные смазки, устойчивые к высоким температурам, агрессивным средам и механическим нагрузкам. Основные типы: медьсодержащие пасты, силиконовые и синтетические смазки на основе полимочевины или сульфида молибдена. Каждый состав решает конкретные задачи, предотвращая заклинивание, коррозию и преждевременный износ.

Медьсодержащие пасты (например, Liqui Moly Kupfer-Paste, Permatex Copper Anti-Seize) выдерживают температуры до +1100°C и используются для обработки направляющих пальцев, тыльной стороны колодок и мест контакта металлических поверхностей. Они защищают от прикипания, но не подходят для резиновых манжет и пыльников – частицы меди могут вызвать абразивный износ.

Силиконовые смазки (Dow Corning Molykote 111, CRC Silicone Spray) инертны к резине и пластику, поэтому применяются для смазывания пыльников, поршней и уплотнительных колец. Рабочий диапазон – от -50°C до +200°C. Недостаток: низкая устойчивость к высоким нагрузкам, из-за чего их не используют на трущихся металлических парах.

Синтетические смазки на основе полимочевины (Klüber Isoflex Topas NB 52, Molykote AS-880N) рассчитаны на экстремальные условия: температуры до +300°C, воздействие тормозной жидкости и солевых растворов. Их наносят на направляющие пальцы, поршни и места контакта колодок с суппортом. Преимущество – длительный срок службы без потери свойств.

Смазки с дисульфидом молибдена (Liqui Moly Bremsen-Anti-Quietsch-Paste, Textar Ceratec) снижают трение и шум, но требуют осторожного применения. Молибденовые частицы могут забивать микропоры резиновых уплотнений, поэтому их используют только на металлических поверхностях: торцах колодок, опорных пластинах и направляющих.

Для обработки резьбовых соединений (например, болтов крепления суппорта) подходят керамические пасты (Loctite C5-A, Permatex Ceramic Extreme Brake Parts Lubricant). Они выдерживают температуры до +1400°C, не вымываются водой и предотвращают коррозию. Наносятся тонким слоем – избыток приводит к ослаблению затяжки.

Избегайте универсальных смазок (литол, солидол) – они разлагаются при нагреве, вымываются тормозной жидкостью и разрушают резиновые детали. Также недопустимо использование графитовых составов: они проводят электричество, что может вызвать электрохимическую коррозию алюминиевых суппортов.

Перед нанесением смазки детали очищают от старого состава и продуктов износа. Для этого используют очистители на основе изопропилового спирта (CRC Brake Cleaner, Würth Bremsenreiniger). Наносят смазку равномерно, избегая попадания на фрикционные поверхности колодок и дисков – это снижает эффективность торможения.

Отличия ремкомплектов для передних и задних суппортов: на что обратить внимание

Ремкомплекты для передних и задних суппортов отличаются не только конструктивно, но и функционально. В передних суппортах чаще используются поршни большего диаметра (от 48 до 60 мм), что требует уплотнений соответствующего размера. Задние суппорты, особенно на автомобилях с дисковыми задними тормозами, могут оснащаться механизмом стояночного тормоза, что добавляет в ремкомплект специфические детали: пружины, толкатели или винтовые механизмы. Например, в ремкомплектах для задних суппортов Toyota Corolla E150 присутствуют уплотнительные кольца для винта ручника, отсутствующие в передних.

Ключевое отличие – наличие уплотнений для направляющих пальцев. В передних суппортах направляющие часто имеют резиновые пыльники и смазку, рассчитанную на высокие температуры (до 200°C). В задних суппортах с интегрированным ручником направляющие могут быть металлическими с тефлоновым покрытием или требовать специальной смазки для механизма самоподвода колодок. Например, ремкомплекты для задних суппортов Volkswagen Passat B6 включают отдельные уплотнения для поршня и направляющих, а также смазку на силиконовой основе для ручного тормоза.

• Материал уплотнений: в передних суппортах чаще используются резиновые манжеты на основе EPDM, устойчивые к тормозной жидкости DOT 4/5.1. В задних – могут применяться комбинированные уплотнения (резина + тефлон) для снижения трения в механизме ручника.
• Комплектация: в ремкомплектах для задних суппортов часто присутствуют дополнительные пружины (например, возвратные для поршня) или стопорные кольца, отсутствующие в передних.
• Диаметр поршня: в задних суппортах он обычно меньше (30–45 мм), но при этом может иметь нестандартную форму (овальную или с выемками для толкателя ручника).

При выборе ремкомплекта проверяйте соответствие деталей конкретной модели суппорта. Например, для задних суппортов Renault Logan с барабанным ручником ремкомплект включает только уплотнения поршня и пыльники, тогда как для версии с дисковым ручником добавляются детали механизма самоподвода. Ошибка в подборе приведёт к некорректной работе тормозов или быстрому износу. Всегда сверяйтесь с VIN-кодом автомобиля или артикулом оригинального суппорта – универсальные ремкомплекты редко учитывают все нюансы задних механизмов.

Как проверить состояние стопорных колец и пружинных фиксаторов перед заменой

Для стопорных колец используйте следующий алгоритм:

• Снимите кольцо с посадочного места с помощью специального съемника или тонкой отвертки (не повредите канавку).
• Оцените геометрию: кольцо должно сохранять идеальную круглую форму. Допустимое отклонение – не более 0,1 мм по диаметру.
• Проверьте упругость: сожмите кольцо до рабочего диаметра и отпустите. Оно должно мгновенно восстанавливать форму без остаточной деформации.
• Измерьте толщину сечения штангенциркулем. Сравните с заводскими параметрами (например, для большинства легковых автомобилей толщина стопорного кольца поршня составляет 1,5–2,0 мм).

Пружинные фиксаторы направляющих проверяйте под нагрузкой. Установите фиксатор в тиски или зажмите между двумя плоскостями, имитируя рабочее положение. Приложите усилие, равное 50–70% от расчетного (обычно 10–20 Н для легковых авто), и замерьте деформацию. Если остаточный прогиб превышает 0,3 мм – фиксатор подлежит замене. Также обратите внимание на состояние антикоррозийного покрытия: его повреждение ускоряет износ в 2–3 раза.

Коррозия – главный враг стопорных элементов. Даже поверхностное окисление снижает прочность на 15–20%. Для проверки используйте лупу с 10-кратным увеличением: ищите точечные очаги ржавчины, особенно в местах изгибов. Если коррозия затронула более 10% поверхности – замените деталь. Для пружинных фиксаторов критичен также нагар от тормозной пыли: он увеличивает трение и снижает подвижность направляющих. Удалите нагар жесткой щеткой и проверьте свободу перемещения фиксатора в канавке.

Не игнорируйте акустические признаки износа. Стук или скрип при торможении часто указывают на ослабление стопорных колец или поломку пружинных фиксаторов. Для диагностики проведите тест: нажмите на педаль тормоза с усилием 30–50 кг и попросите помощника покачать суппорт рукой. Люфт более 0,5 мм – сигнал к немедленной проверке фиксирующих элементов. В условиях СТО используйте вибростенд: амплитуда колебаний суппорта на частоте 50–100 Гц не должна превышать 0,2 мм.

Замена стопорных колец и фиксаторов – процедура, требующая точности. При установке новых деталей соблюдайте следующие правила:

1. Обезжирьте посадочные канавки ацетоном или спиртом (остатки смазки снижают усилие фиксации на 30–40%).
2. Используйте только оригинальные или сертифицированные аналоги (например, для VAG – артикул 1K0 698 151 A, для Toyota – 47769-06070).
3. Проверьте совместимость по материалу: стопорные кольца из пружинной стали (65Г) выдерживают на 25% большую нагрузку, чем из углеродистой стали.
4. Нанесите тонкий слой силиконовой смазки на контактные поверхности (уменьшает износ на 40%).
5. После установки проведите динамический тест: 5–7 резких торможений с 60 до 0 км/ч. Температура суппорта не должна превышать 120°C (измеряйте пирометром).
