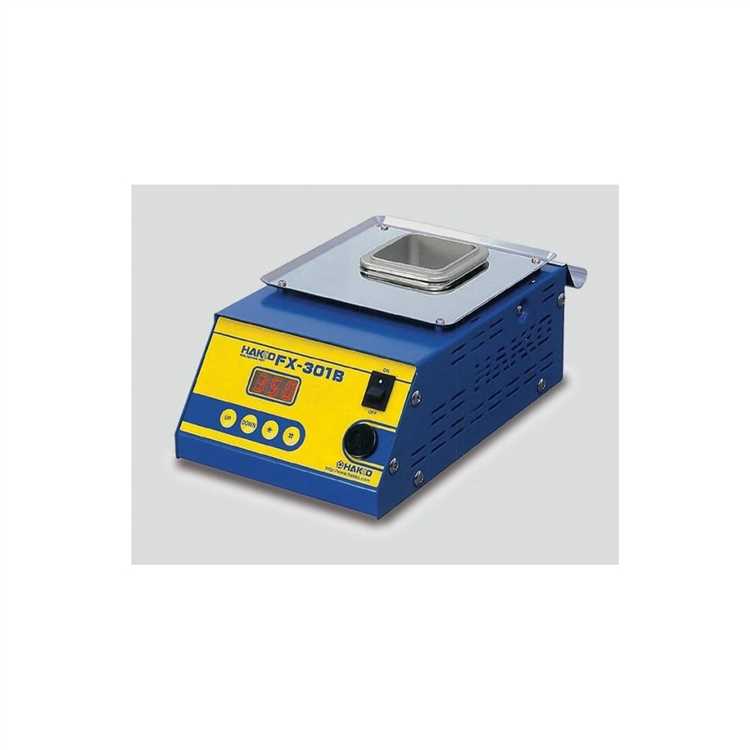

Для чего нужна паяльная ванна

Паяльная ванна – это специализированное оборудование, предназначенное для групповой пайки электронных компонентов на печатные платы методом погружения. Основное отличие от ручной пайки паяльником заключается в возможности одновременной обработки всей платы или её участков, что критически важно при серийном производстве. Температурный диапазон работы ванн варьируется от 200 до 450°C, а точность поддержания температуры достигает ±2°C, что обеспечивает стабильное качество соединений.

Применение паяльной ванны оправдано в условиях, где требуется высокая производительность и повторяемость результатов. Например, при пайке разъёмов, трансформаторов или массивных контактных площадок ручной метод не обеспечивает равномерного прогрева, что приводит к холодным пайкам или перегреву компонентов. Ванны позволяют контролировать время контакта с припоем с точностью до 0,1 секунды, минимизируя термический стресс для чувствительных элементов, таких как микросхемы в корпусах BGA.

Для эффективной работы необходимо соблюдать ряд параметров: температура припоя должна превышать точку плавления на 30–50°C (для Sn63Pb37 – 215–235°C), а скорость погружения – не более 25 мм/с, чтобы избежать образования воздушных пузырей. Перед пайкой платы обрабатывают флюсом с содержанием твёрдых веществ не менее 2%, а после – очищают изопропиловым спиртом или ультразвуковой ванной. При работе с многослойными платами рекомендуется предварительный подогрев до 100–120°C для предотвращения расслоения.

Выбор паяльной ванны зависит от задач: для мелкосерийного производства подойдут настольные модели с объёмом тигля 1–3 литра, а для промышленных линий – автоматизированные системы с программируемыми профилями пайки. Ключевые характеристики при выборе: максимальная температура, точность терморегуляции, материал тигля и наличие системы фильтрации припоя от оксидов. Регулярное обслуживание включает удаление шлака каждые 4–6 часов работы и замену припоя при изменении его состава более чем на 5%.

Паяльная ванна: назначение и применение в работе

Для предотвращения термоудара платы предварительно прогревают до 100–120°C. После пайки обязательна промывка в изопропиловом спирте или специализированных растворах для удаления остатков флюса, особенно при использовании канифольных составов.

Что такое паяльная ванна и как она устроена

Конструктивно паяльная ванна состоит из тигля, нагревательного элемента, системы терморегуляции и механизма подъёма/опускания платы. Тигель изготавливается из нержавеющей стали или керамики с антипригарным покрытием, устойчивым к агрессивному воздействию расплавленного припоя. Нагреватели – чаще всего нихромовые или керамические – обеспечивают равномерный прогрев припоя по всему объёму с точностью ±2°C. Для контроля температуры используются термопары типа K или J, подключённые к цифровому регулятору с ПИД-алгоритмом.

Механизм позиционирования платы может быть ручным, полуавтоматическим или роботизированным. В промышленных установках используются линейные направляющие с сервоприводами, обеспечивающие точность погружения ±0,1 мм. Время выдержки платы в припое регулируется в пределах 2–10 секунд в зависимости от теплоёмкости компонентов. Для предотвращения термоудара платы предварительно нагреваются до 100–150°C с помощью ИК-излучателей или конвекционных нагревателей.

Ключевые параметры при выборе паяльной ванны: объём тигля (от 5 до 50 кг припоя), мощность нагревателя (1–10 кВт), скорость нагрева (5–20°C/мин) и наличие системы фильтрации шлака. Для бессвинцовых припоев рекомендуются ванны с керамическими тиглями и усиленной теплоизоляцией, так как рабочая температура выше на 20–30°C. Важно учитывать совместимость материалов: например, алюминиевые тигли не подходят для припоев с высоким содержанием олова из-за риска коррозии.

Обслуживание включает еженедельную очистку тигля от шлака (с помощью скребков из нержавеющей стали), проверку герметичности термопар и калибровку температурных датчиков. При замене припоя тигель промывают специальными растворами (например, на основе лимонной кислоты) для удаления остатков оксидов. Для продления срока службы нагревательных элементов рекомендуется использовать стабилизаторы напряжения, так как скачки питания сокращают ресурс нихромовых спиралей на 30–40%.

Основные типы паяльных ванн и их различия

Паяльные ванны делятся на три основных типа: волновые, погружные и селективные. Волновые ванны формируют непрерывный поток расплавленного припоя, через который проходят платы – идеально для массового производства печатных плат с высокой плотностью монтажа. Погружные ванны работают по принципу кратковременного окунания изделия в припой, что подходит для ручной пайки или мелкосерийного производства, где требуется гибкость. Селективные ванны позволяют паять только определённые участки платы, минимизируя термическое воздействие на соседние компоненты – незаменимы для ремонта или работы с чувствительными элементами.

Ключевые различия между типами ванн заключаются в способе подачи припоя, температурном режиме и области применения. Волновые ванны требуют точного контроля скорости конвейера и высоты волны (обычно 5–20 мм), а температура припоя поддерживается в диапазоне 240–260°C для бессвинцовых сплавов. Погружные ванны работают при 230–250°C, но время выдержки ограничено 2–5 секундами, чтобы избежать перегрева. Селективные системы используют микродозаторы или струйную подачу припоя с точностью до 0,1 мм, что позволяет паять BGA-компоненты без риска повреждения.

• Волновые: производительность до 3000 плат/час, совместимы с флюсами на водной основе, требуют регулярной очистки сопла от оксидов.
• Погружные: дешевле в эксплуатации, но менее стабильны – колебания температуры на 5°C могут привести к некачественной пайке.

Как выбрать припой для работы с паяльной ванной

Припой для паяльной ванны подбирают исходя из температурного режима процесса и материала соединяемых деталей. Для низкотемпературной пайки (до 250°C) используют сплавы на основе олова и свинца, например, ПОС-61 с температурой плавления 183°C. Для высокотемпературных работ (300–450°C) применяют бессвинцовые припои, такие как Sn96.5Ag3Cu0.5 (SAC305) с точкой плавления 217–220°C или сплавы с добавлением сурьмы (ПОССу 40-2).

Тип флюса в припое критически важен для качества пайки. В паяльных ваннах чаще используют припои с внутренним флюсовым сердечником (например, канифольным или активированным). Для алюминия и его сплавов требуются специализированные флюсы на основе хлоридов цинка или олова, так как оксидная пленка на поверхности металла препятствует смачиванию. При работе с медью или латунью подойдут стандартные канифольные флюсы.

Вязкость расплавленного припоя влияет на равномерность покрытия и проникновение в зазоры. Для волновой пайки предпочтительны припои с низкой вязкостью, например, ПОС-63, который обеспечивает быстрое растекание. В ваннах для погружной пайки используют более густые сплавы, такие как Sn42Bi58 (температура плавления 138°C), чтобы избежать избыточного стекания с поверхности.

Содержание примесей в припое определяет его механические свойства и долговечность соединения. Допустимое количество сурьмы в оловянно-свинцовых припоях – до 2%, так как превышение снижает пластичность. В бессвинцовых сплавах критично содержание меди: при концентрации выше 0,7% увеличивается риск образования интерметаллидов, ухудшающих прочность. Для ответственных соединений выбирают припои с сертификацией по стандартам IPC J-STD-006 или ISO 9453.

Температурный гистерезис припоя – разница между температурами ликвидуса и солидуса – должен соответствовать режиму работы ванны. Узкий диапазон (5–10°C), как у ПОС-61, обеспечивает быстрое затвердевание и минимизирует термические напряжения. Широкий гистерезис (20–30°C), характерный для сплавов SnAgCu, требует точного контроля температуры во избежание холодных паек или перегрева плат.

Для пайки печатных плат с компонентами SMD выбирают припои с низким поверхностным натяжением, например, Sn99.3Cu0.7, который улучшает смачиваемость контактных площадок. В случае пайки крупногабаритных деталей (радиаторов, корпусов) используют сплавы с высокой теплопроводностью, такие как Sn5Pb93.5Ag1.5, чтобы избежать локального перегрева. При работе с чувствительными к температуре элементами (например, полупроводниками) применяют низкотемпературные припои на основе висмута (Sn42Bi58).

Стоимость припоя не всегда коррелирует с его эффективностью. Бессвинцовые сплавы SAC305 дороже оловянно-свинцовых на 30–50%, но обеспечивают лучшую устойчивость к термоциклированию. Для серийного производства экономически оправдано использование припоев в виде слитков или гранул, а для мелкосерийных работ – проволоки с флюсовым сердечником. При выборе учитывают также совместимость с оборудованием: некоторые ванны требуют припоев с определенной плотностью или температурой плавления для стабильной работы насосов и нагревателей.

Подготовка деталей перед погружением в паяльную ванну

Перед погружением в паяльную ванну детали требуют тщательной механической и химической обработки. Оксидные пленки, жировые загрязнения и остатки флюсов снижают смачиваемость припоем, что приводит к некачественным соединениям. Для черных металлов используют абразивную зачистку наждачной бумагой с зернистостью P120–P240 или металлическими щетками. Цветные металлы (медь, латунь) очищают химическим травлением в растворе серной кислоты (10–15%) при температуре 50–60°C в течение 2–5 минут.

Обезжиривание проводят в щелочных растворах на основе гидроксида натрия (20–30 г/л) или органических растворителях (ацетон, изопропиловый спирт). Для деталей с остатками масел или смазок эффективны ультразвуковые ванны с частотой 25–40 кГц и температурой 40–60°C. Время обработки зависит от степени загрязнения: от 3–5 минут для легких масляных пленок до 15–20 минут для застарелых отложений.

• Детали из алюминия и его сплавов требуют особой подготовки из-за стойкой оксидной пленки. Перед пайкой их обрабатывают в растворе едкого натра (50–100 г/л) при 60–70°C в течение 1–3 минут, затем промывают в воде и нейтрализуют в 10–15% азотной кислоте.
• Для нержавеющей стали применяют травление в смеси соляной (20%) и азотной (10%) кислот при комнатной температуре. Время выдержки – 5–10 минут, после чего детали тщательно промывают проточной водой.
• Поверхности с покрытиями (гальваника, лакокрасочные материалы) зачищают до основного металла, так как припой не смачивает неметаллические слои.

После химической обработки детали сушат горячим воздухом (80–120°C) или в сушильных шкафах. Остаточная влага вызывает разбрызгивание припоя и образование пор в паяном шве. Для ускорения процесса используют центрифуги или сжатый воздух с точкой росы не выше -40°C. Детали с глухими отверстиями или сложной геометрией продувают дополнительно, чтобы исключить скопление жидкости.

Флюсование – обязательный этап перед погружением. Для низкотемпературной пайки (до 450°C) применяют спирто-канифольные флюсы (ФКСп) или активированные флюсы на основе хлорида цинка (Ф-38Н). Для высокотемпературной пайки (свыше 600°C) используют флюсы на основе буры (Na₂B₄O₇) или смеси буры с борной кислотой (1:1). Флюс наносят кистью, окунанием или распылением, соблюдая равномерность слоя. Избыток флюса приводит к образованию шлаков, недостаток – к окислению поверхности.

1. Детали с резьбовыми соединениями или подвижными элементами фиксируют перед погружением. Для этого используют проволочные скобы, пружинные зажимы или термостойкие клеи (например, на основе силиката натрия). Это предотвращает смещение и обеспечивает равномерное смачивание припоем.
2. Тонкостенные детали (толщиной менее 0,5 мм) предварительно подогревают до 100–150°C, чтобы избежать термического удара и деформации. Подогрев проводят в термошкафах или инфракрасными излучателями с контролем температуры термопарой.
3. Детали с разными коэффициентами теплового расширения (например, медь + сталь) паяют с компенсационными зазорами 0,05–0,15 мм. Зазоры рассчитывают по формуле: ΔL = L₀ × ΔT × (α₁ − α₂), где L₀ – длина детали, ΔT – разница температур, α₁ и α₂ – коэффициенты расширения материалов.

Контроль качества подготовки проводят визуально и инструментально. Поверхность должна быть матовой, без блестящих участков (признак оксидов) или темных пятен (остатки масел). Для проверки смачиваемости используют тест с каплей воды: на чистой поверхности капля растекается равномерно, на загрязненной – собирается в шарик. При массовом производстве применяют методы капиллярного контроля с проникающими жидкостями или электрические тестеры проводимости.

Температурные режимы и контроль нагрева в паяльной ванне

Температурный диапазон паяльной ванны зависит от типа припоя и материала спаиваемых деталей. Для оловянно-свинцовых припоев (например, ПОС-61) оптимальная температура составляет 240–260°C, при этом превышение 280°C ведет к окислению флюса и ухудшению качества пайки. Бессвинцовые припои (Sn-Ag-Cu) требуют нагрева до 260–280°C из-за более высокой температуры плавления (217–221°C). Для алюминиевых сплавов с припоями на основе цинка необходим режим 380–420°C, но не выше 450°C, чтобы избежать деформации заготовок.

Контроль температуры осуществляется термопарами типа K или J, размещаемыми в 10–15 мм от дна ванны. Погрешность измерения не должна превышать ±5°C, иначе возможны перегрев припоя или недогрев деталей. В промышленных установках используют PID-регуляторы с частотой опроса датчиков 1–2 Гц, что позволяет поддерживать стабильность температуры в пределах ±2°C. Для ручных ванн достаточно биметаллических термостатов, но их точность ограничена ±10°C.

Нагрев ванны должен быть равномерным по всему объему. В ваннах с ТЭНами мощностью 1–3 кВт зона максимального нагрева смещена к нагревательным элементам, поэтому припой необходимо периодически перемешивать каждые 15–20 минут. В индукционных ваннах тепловое поле распределяется равномернее, но требует калибровки катушек для исключения локальных перегревов. Для ванн объемом свыше 10 л рекомендуется использовать два независимых нагревателя с раздельным контролем температуры.

Перегрев припоя свыше 300°C для оловянных сплавов приводит к образованию интерметаллидов (например, Cu₆Sn₅), которые снижают прочность соединения на 30–40%. При работе с бессвинцовыми припоями критично соблюдать время выдержки: превышение 10 секунд при 280°C увеличивает риск окисления на 25%. Для минимизации окисления поверхность припоя покрывают слоем флюса или инертного газа (азот с расходом 5–10 л/мин).

При пайке чувствительных к нагреву компонентов (например, полупроводниковых чипов) используют ванны с градиентным нагревом. Температура в зоне погружения детали поддерживается на 10–15°C выше точки плавления припоя, а в остальном объеме – на 20–30°C ниже. Это достигается за счет секционированных нагревателей или принудительной циркуляции припоя со скоростью 0,1–0,3 м/с. Для контроля применяют инфракрасные пирометры с диапазоном измерения 150–500°C и погрешностью ±1°C.

После завершения пайки ванну охлаждают до 150–180°C перед выключением нагрева, чтобы предотвратить термический удар и растрескивание керамических элементов. Для ускоренного охлаждения используют вентиляторы с расходом воздуха 50–100 м³/ч, направленные на корпус ванны под углом 45°. При длительных перерывах в работе припой сливают в формы, а ванну очищают от окислов механическим способом или химическим травлением в растворе соляной кислоты (5–10%) с последующей нейтрализацией щелочью.

Техника погружения и выдержки деталей в расплавленном припое

Погружение деталей в паяльную ванну требует контроля скорости и угла ввода. Оптимальная скорость – 5–10 мм/с для предотвращения термического шока и разбрызгивания припоя. Угол ввода должен составлять 30–45° к поверхности расплава, чтобы минимизировать захват оксидной пленки и обеспечить равномерное смачивание. Для мелких компонентов (например, SMD-резисторов) рекомендуется использовать пинцет с термостойким покрытием, исключающим прилипание припоя.

Температура расплава должна превышать точку плавления припоя на 30–50 °C: для оловянно-свинцовых сплавов (Sn63Pb37) – 250–270 °C, для бессвинцовых (SAC305) – 260–280 °C. Превышение этих значений на 10 °C ускоряет окисление припоя в 1,5–2 раза, что снижает качество пайки. Для точного контроля используют термопару типа K, погруженную на глубину 10–15 мм от поверхности.

Время выдержки зависит от массы и теплоемкости детали. Для печатных плат толщиной 1,6 мм с медным покрытием 35 мкм достаточно 3–5 секунд; для массивных металлических корпусов (например, радиаторов) – 10–15 секунд. Превышение времени на 20% увеличивает риск растворения меди в припое, что приводит к образованию интерметаллидов (Cu6Sn5) и ухудшению механической прочности соединения.

После погружения деталь извлекают под углом 45–60° со скоростью 15–20 мм/с, чтобы излишки припоя стекали равномерно. Для удаления оксидной пленки с поверхности расплава перед каждым погружением используют скребок из нержавеющей стали или графита. При работе с алюминиевыми сплавами применяют флюс на основе хлорида цинка (ZnCl2), наносимый за 5–10 секунд до погружения.

Для деталей с критическими допусками (например, разъемов с шагом 0,5 мм) применяют предварительный подогрев до 100–120 °C в течение 1–2 минут. Это снижает термические напряжения и предотвращает деформацию пластиковых элементов. В случае пайки компонентов с разной теплоемкостью (например, конденсаторов и микросхем) используют локальный подогрев инфракрасным излучателем мощностью 200–300 Вт.

Контроль качества после выдержки включает визуальный осмотр на отсутствие непропаев (допустимый размер дефекта – не более 10% площади контактной площадки) и проверку адгезии припоя методом отрыва. Для автоматизированных линий используют датчики уровня припоя с точностью ±0,5 мм, исключающие контакт деталей с дном ванны и повреждение покрытия.

Очистка и обслуживание паяльной ванны после работы

После завершения пайки остатки флюса, оксиды и шлаки накапливаются на поверхности припоя и стенках ванны, снижая качество последующих операций. Для удаления загрязнений используйте скребок из нержавеющей стали или керамики – инструменты из углеродистой стали оставляют частицы, провоцирующие коррозию. Очистку проводите при температуре ванны 200–250°C: при более низких значениях шлаки затвердевают, при высоких – ускоряется окисление припоя. Соберите отходы в металлический контейнер с крышкой, чтобы избежать возгорания остатков флюса.

Для растворения стойких оксидов и остатков флюса на основе канифоли применяйте специализированные очистители, например, спиртовые растворы с добавлением 5–10% изопропанола или промышленные составы типа «Flux Remover». Наносите средство на остывшую до 50–60°C поверхность ванны с помощью безворсовой салфетки или кисти с натуральной щетиной. Избегайте абразивных губок – они царапают защитное покрытие тигля, что приводит к ускоренному износу. После обработки протрите поверхность сухой тканью, чтобы исключить остаточную влагу.

• Проверяйте уровень припоя после каждой очистки: минимальная толщина слоя – 30 мм для ванн объемом до 5 л и 50 мм для емкостей свыше 10 л. При нехватке доливайте припой той же марки, что и в ванне, предварительно нагрев его до температуры плавления.
• Еженедельно контролируйте состояние нагревательных элементов. Нагар на ТЭНах удаляйте механически (металлической щеткой) или химически (погружением в 10% раствор лимонной кислоты на 15–20 минут).
• Заменяйте припой полностью каждые 3–6 месяцев при интенсивной эксплуатации, даже если визуальных загрязнений нет – накопление примесей снижает текучесть и увеличивает температуру плавления.

Для профилактики окисления при длительных простоях (более 8 часов) покрывайте поверхность припоя слоем защитного масла, например, минеральным маслом с температурой вспышки не ниже 250°C. Наносите масло тонким слоем (1–2 мм) при температуре ванны 180–200°C, равномерно распределяя его по всей площади. Перед возобновлением работы удалите масло бумажными полотенцами или безворсовой тканью, затем прогрейте ванну до рабочей температуры для испарения остатков.

Храните инструменты для очистки (скребки, щетки) в сухом месте, исключая контакт с влагой и агрессивными веществами. Раз в месяц проводите глубокую очистку ванны: сливайте припой через сливное отверстие (если предусмотрено конструкцией), промывайте тигель раствором 5% уксусной кислоты, затем дистиллированной водой и просушивайте при 100–120°C в течение 1 часа. После сборки заполняйте ванну свежим припоем и прогревайте до рабочей температуры с добавлением 0,1% антиоксиданта (например, фосфора) для стабилизации состава.

Типичные ошибки при пайке в ванне и способы их устранения

Недостаточная предварительная очистка плат от остатков флюса, масел или оксидных пленок вызывает локальные непропаи. Даже микронные загрязнения увеличивают поверхностное натяжение припоя, препятствуя его растеканию. Перед погружением плату обрабатывают изопропиловым спиртом (концентрация ≥99,5%) с последующей сушкой горячим воздухом при 80°C в течение 2 минут. Для стойких загрязнений используют ультразвуковую ванну с деионизированной водой и моющим средством на основе ПАВ (например, Zestron FA+).

Неправильный угол погружения платы (менее 30° к горизонтали) приводит к захвату пузырьков воздуха под компонентами, особенно под BGA и QFN. Это вызывает пустоты в паяных соединениях, обнаруживаемые рентгеновским контролем. Оптимальный угол – 45°, скорость погружения – 10–15 мм/с. Для автоматизированных линий применяют сервоприводы с обратной связью, обеспечивающие плавное движение без рывков. При ручной пайке используют направляющие приспособления с фиксацией угла.

Использование флюса с истекшим сроком годности или неподходящего типа снижает активность и приводит к холодным пайкам. Например, канифольные флюсы (RMA) теряют эффективность при хранении свыше 12 месяцев при температуре выше 25°C. Для бессвинцовых сплавов применяют флюсы на основе органических кислот (OA) с содержанием галогенов ≤0,5%. Перед использованием проверяют вязкость флюса вискозиметром (норма – 200–400 сПз при 25°C) и наносят дозатором с точностью ±0,1 мг/см².

Отсутствие контроля уровня припоя в ванне приводит к неравномерному прогреву плат. При снижении уровня на 20% от номинального время пайки увеличивается на 30–40%, что вызывает перегрев компонентов. Для поддержания уровня используют автоматические дозаторы с ультразвуковыми датчиками, добавляющие припой порциями по 50–100 г. В ручном режиме уровень проверяют щупом каждые 2 часа, ориентируясь на метки на стенке ванны. Для предотвращения окисления поверхность припоя покрывают слоем масла (например, паяльным маслом на основе минеральных масел с температурой вспышки ≥250°C).
