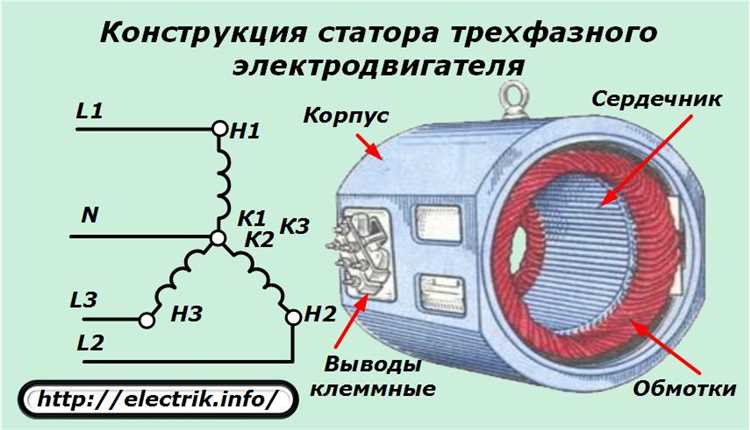

Как могут быть включены обмотки статора трехфазного ад

Трехфазные асинхронные двигатели (АД) – основа промышленных электроприводов. Их рабочие характеристики напрямую зависят от способа соединения обмоток статора: звездой (Y) или треугольником (Δ). Выбор схемы определяет номинальное напряжение, пусковые токи, КПД и перегрузочную способность. Ошибка в подключении приводит к снижению мощности на 30–50%, перегреву обмоток или выходу из строя.

При соединении звездой фазное напряжение обмоток в √3 раз меньше линейного (например, 220 В при линейном 380 В). Это снижает пусковые токи на 50–60% по сравнению с треугольником, но уменьшает момент на валу на 33%. Схема применяется для двигателей мощностью до 15 кВт при прямом пуске или для снижения нагрузки на сеть. Для переключения на треугольник в процессе разгона используют схему звезда-треугольник, сокращая пусковой ток в 2–3 раза.

Соединение треугольником обеспечивает равенство фазного и линейного напряжений (380 В). Двигатель развивает полную мощность, но пусковые токи достигают 6–8 номинальных значений. Такая схема оптимальна для приводов с высоким моментом сопротивления (насосы, компрессоры) и двигателей свыше 15 кВт. При неправильном подключении (например, звездой вместо треугольника) ток обмоток возрастает на 73%, что приводит к перегреву изоляции класса F или H за 10–15 минут.

В системах с частотным регулированием схему соединения выбирают исходя из диапазона рабочих напряжений преобразователя. Современные ПЧ поддерживают оба варианта, но при работе на низких частотах (до 20 Гц) предпочтительнее треугольник для стабилизации магнитного потока. Для двигателей с номинальным напряжением 660/380 В при питании от сети 380 В применяют только звезду – иначе обмотки будут перегружены.

Схемы соединения обмоток статора трехфазного асинхронного двигателя

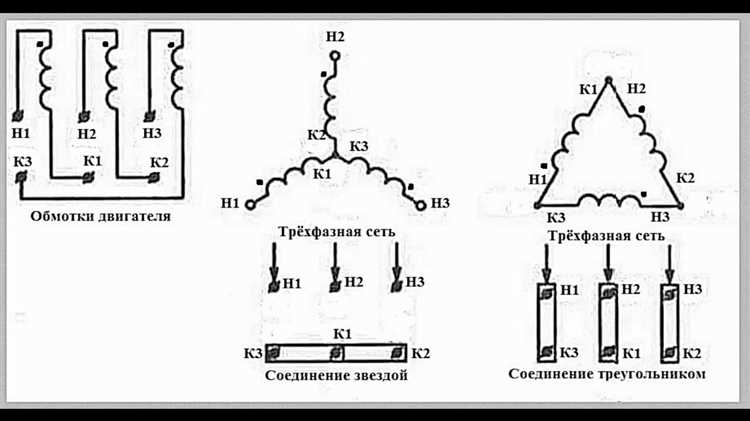

Основные схемы соединения обмоток статора – «звезда» (Y) и «треугольник» (Δ) – определяют рабочие характеристики двигателя. При соединении «звездой» концы обмоток (X, Y, Z) объединяются в общую точку, а начала (A, B, C) подключаются к фазам сети. Это снижает линейное напряжение на обмотках в √3 раз (например, при сетевом 380 В на обмотку приходится 220 В), уменьшая пусковые токи и нагрев. Схема применяется для двигателей с номинальным напряжением 380/220 В при питании от сети 380 В или для плавного пуска под нагрузкой.

Выбор схемы зависит от паспортных данных двигателя и параметров сети:

• Для двигателей 380/220 В при сети 380 В – «звезда»; при сети 220 В – «треугольник».
• При отсутствии маркировки проверяют сопротивление обмоток: равные значения указывают на возможность обоих соединений.
• Неправильное подключение приводит к перегреву или снижению мощности на 30–40%.
• Для реверсирования меняют местами любые две фазы, независимо от схемы.

При эксплуатации контролируют ток нагрузки: превышение номинала на 10% сокращает срок службы изоляции вдвое.

Как выбрать схему соединения обмоток в зависимости от напряжения сети

Выбор схемы соединения обмоток статора трехфазного асинхронного двигателя (АД) определяется номинальным напряжением сети и паспортными данными двигателя. На шильдике АД указываются два значения напряжения, например, 220/380 В или 380/660 В. Первое число соответствует линейному напряжению при соединении обмоток треугольником (Δ), второе – при соединении звездой (Y). Если напряжение сети совпадает с первым значением, обмотки соединяют треугольником; если со вторым – звездой.

При подключении к сети 380 В двигатель с маркировкой 220/380 В требует соединения обмоток звездой. В этом случае фазное напряжение на обмотке составит 220 В (380 В / √3), что соответствует номинальному значению. Ошибка в выборе схемы – например, соединение треугольником при 380 В – приведет к превышению фазного напряжения до 380 В, перегреву обмоток и выходу двигателя из строя из-за увеличенных токов.

Для двигателей с маркировкой 380/660 В при питании от сети 380 В применяют соединение треугольником. Фазное напряжение здесь равно линейному (380 В), что соответствует паспортным данным. При необходимости работы от сети 660 В обмотки соединяют звездой, снижая фазное напряжение до 380 В. Важно учитывать, что переключение схемы без изменения напряжения сети недопустимо: например, переход с треугольника на звезду при неизменном напряжении 380 В снизит мощность двигателя примерно на 30% из-за уменьшения фазного напряжения.

В случаях, когда напряжение сети не совпадает с паспортными значениями, используют промежуточные решения. Например, для двигателя 220/380 В при сети 400 В (распространено в Европе) допустимо соединение звездой, но с учетом незначительного превышения фазного напряжения (230 В вместо 220 В). Однако длительная работа в таких условиях сокращает ресурс изоляции. Альтернатива – применение автотрансформатора или частотного преобразователя для точного согласования напряжений.

Перед подключением проверяют соответствие схемы не только напряжению, но и току. При соединении треугольником линейный ток в √3 раз выше, чем при звезде, что требует подбора кабелей и защитных устройств с учетом этого коэффициента. Например, для двигателя мощностью 11 кВт с током 22 А при звезде линейный ток в треугольнике составит 38 А. Игнорирование этого правила приводит к перегрузке проводки и срабатыванию автоматических выключателей.

Пошаговая инструкция по соединению обмоток звездой для стандартных условий

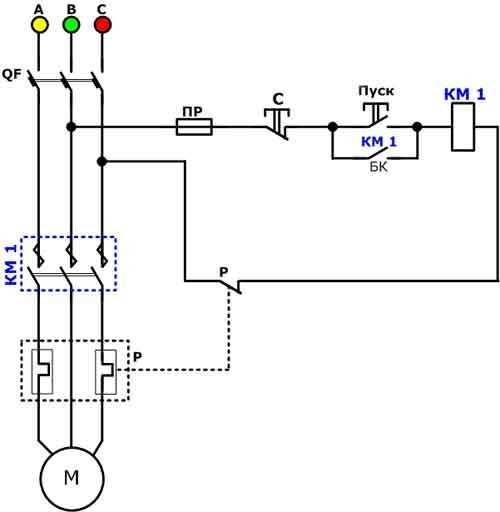

Подключите начала обмоток (U1, V1, W1) к трехфазной сети через автоматический выключатель с номинальным током, соответствующим паспортным данным двигателя. Для двигателей с номинальным напряжением 380 В при соединении звездой линейное напряжение сети должно составлять 380 В, а фазное – 220 В. Убедитесь, что напряжение сети стабильно и не превышает допустимых отклонений ±5% от номинала.

Проверьте правильность соединения с помощью мегомметра: измерьте сопротивление изоляции между каждой обмоткой и корпусом двигателя. Минимально допустимое значение – 0,5 МОм при температуре 20°C. Если сопротивление ниже, просушите обмотки при температуре 80–100°C в течение 4–6 часов. После сушки повторите измерения.

Запустите двигатель на холостом ходу и проконтролируйте ток в каждой фазе с помощью токовых клещей. Разница токов не должна превышать 10% от среднего значения. При значительном дисбалансе (более 15%) проверьте качество соединений и равномерность нагрузки. В случае нормальной работы зафиксируйте перемычки и клеммы термоусадочной трубкой или изолентой для защиты от влаги и механических повреждений.

Для двигателей с возможностью переключения схемы (звезда-треугольник) установите перемычки на клеммной колодке в соответствии с заводской схемой. При соединении звездой исключите случайное переключение на треугольник под нагрузкой, так как это приведет к увеличению тока в √3 раз и перегреву обмоток. Зафиксируйте положение перемычек в эксплуатационной документации.

Когда и как применять схему треугольник для повышения мощности двигателя

Схема соединения обмоток статора «треугольник» (Δ) применяется для увеличения мощности трехфазного асинхронного двигателя (АД) в случаях, когда требуется максимальная отдача при номинальном напряжении сети. Основное условие – соответствие линейного напряжения сети фазному напряжению двигателя. Например, если двигатель рассчитан на фазное напряжение 220 В, а линейное напряжение сети составляет 380 В, переключение со «звезды» (Y) на «треугольник» позволяет использовать полную мощность без перегрева обмоток.

Переход на схему «треугольник» оправдан при пуске двигателей с тяжелыми условиями работы: приводы насосов, компрессоров, дробилок, где требуется высокий пусковой момент. В таких случаях пусковые токи в «треугольнике» достигают 6–7 номинальных значений, что необходимо учитывать при выборе защитной аппаратуры. Для двигателей мощностью свыше 10 кВт рекомендуется использовать устройства плавного пуска или частотные преобразователи, чтобы снизить механические и электрические нагрузки.

• Проверьте паспортные данные двигателя: фазное напряжение должно совпадать с линейным напряжением сети (например, 380 В для Δ).
• Убедитесь, что сечение питающих кабелей и номиналы автоматических выключателей соответствуют увеличенным токам в схеме Δ (в √3 раз выше, чем в Y).
• Исключите применение «треугольника» для двигателей с номинальным фазным напряжением 380 В при линейном напряжении сети 380 В – это приведет к перегрузке обмоток.

Схема «треугольник» не подходит для длительной работы двигателей с недогрузкой (менее 40% от номинальной мощности). В таких режимах возрастают потери в стали и меди, снижается КПД, а коэффициент мощности падает до 0,3–0,5. Если двигатель эксплуатируется с переменной нагрузкой, целесообразно использовать переключаемую схему Y/Δ или частотное регулирование. Для двигателей с классом изоляции F и выше допустим кратковременный перегрев обмоток до 155 °C, но при длительной работе в Δ превышение температуры свыше 120 °C сокращает срок службы изоляции в 2–3 раза.

В системах с частыми пусками (более 10 в час) применение «треугольника» требует дополнительных мер защиты. Установите тепловые реле с уставкой на 110–120% от номинального тока в Δ или используйте термисторы в обмотках. Для двигателей мощностью до 5 кВт допустимо применение автоматических выключателей с характеристикой D, но при больших мощностях рекомендуются мотор-автоматы с регулируемой уставкой. Не забывайте о заземлении: в схеме Δ корпус двигателя должен быть подключен к контуру заземления с сопротивлением не более 4 Ом.

Типичные ошибки при переключении обмоток с звезды на треугольник

Вторая критическая ошибка – игнорирование времени переключения. При пуске двигателя в «звезде» ток снижается в √3 раз, но момент падает в 3 раза. Если переключение на «треугольник» произойдёт слишком рано (до достижения 70–80% номинальной частоты вращения), пусковой ток резко возрастёт, превысив допустимые значения. Для двигателей мощностью до 15 кВт оптимальное время задержки – 5–10 секунд, для более мощных – до 20 секунд. Используйте реле времени с регулируемой выдержкой или частотные преобразователи с функцией плавного пуска.

• Неправильный выбор сечения кабелей. При переключении на «треугольник» ток в фазе увеличивается в √3 раз. Если кабели подобраны по току «звезды», их сечение окажется недостаточным, что приведёт к перегреву изоляции. Например, для двигателя 11 кВт (22 А в «звезде») требуется кабель 4 мм², но в «треугольнике» ток возрастает до 38 А – необходим кабель 10 мм².
• Отсутствие контроля напряжения на обмотках. В «треугольнике» линейное напряжение подаётся непосредственно на обмотку, поэтому при пониженном напряжении сети (например, 360 В вместо 380 В) двигатель не разовьёт номинальный момент. Проверяйте напряжение на клеммах до и после переключения.
• Использование несоответствующих коммутационных аппаратов. Пускатели или контакторы должны быть рассчитаны на ток «треугольника». Например, для двигателя 7,5 кВт (15 А в «звезде») нужен контактор на 25 А, а не на 16 А.

Ошибки в схеме управления переключением часто остаются незамеченными до аварии. Типичный пример – отсутствие блокировки между контакторами «звезды» и «треугольника». Если оба контактора сработают одновременно, произойдёт короткое замыкание между фазами. В схеме обязательно предусматривайте механическую или электрическую блокировку, а также контроль последовательности срабатывания с помощью реле.

Недооценка теплового режима двигателя после переключения – ещё одна распространённая проблема. В «треугольнике» обмотки нагреваются сильнее из-за увеличенного тока. Если двигатель работал в «звезде» с перегрузкой, переход на «треугольник» усугубит ситуацию. Перед переключением убедитесь, что ток в «звезде» не превышает 50–60% от номинального. Используйте тепловые реле с регулировкой уставки или термисторы для защиты обмоток.

Наконец, игнорирование рекомендаций производителя двигателя. Не все асинхронные двигатели допускают переключение «звезда-треугольник». Например, двигатели с номинальным напряжением 660/380 В (где 660 В – для «звезды», 380 В – для «треугольника») нельзя подключать в «треугольник» к сети 380 В, так как обмотки рассчитаны на 380 В только в «звезде». Всегда сверяйтесь с паспортными данными и схемой на шильдике двигателя.

Как проверить правильность соединения обмоток мультиметром

Влияние схемы соединения на пусковые токи и способы их снижения

Пусковые токи асинхронного двигателя (АД) при прямом включении в сеть могут превышать номинальные в 5–7 раз для схемы «звезда» и в 7–10 раз для «треугольника». Разница обусловлена сопротивлением обмоток: при соединении «звездой» фазное напряжение снижается в √3 раз (220 В вместо 380 В), что уменьшает ток, но и пусковой момент падает на 33%. В «треугольнике» обмотки находятся под линейным напряжением, что увеличивает ток, но обеспечивает максимальный момент.

Для двигателей мощностью свыше 5 кВт прямое включение «треугольником» часто недопустимо из-за высоких динамических нагрузок на сеть и механические узлы. Например, при пуске АД 11 кВт с номинальным током 22 А пусковой ток в «треугольнике» достигает 150–220 А, что вызывает просадку напряжения до 15–20% в слабых сетях. В таких случаях применяют переключение со «звезды» на «треугольник» (схема Y/Δ), снижая пусковой ток в 3 раза, но и момент – пропорционально квадрату напряжения.

Эффективность схемы Y/Δ зависит от момента инерции нагрузки. При пуске под нагрузкой (например, компрессоры, дробилки) время переключения критично: задержка более 0,5 с приводит к повторному броску тока, сравнимому с прямым пуском. Для точного расчета используют формулу:

t_перекл = (J * ω_ном) / (M_пуск_Y - M_нагр),
где J – момент инерции, ω_ном – номинальная угловая скорость, M_пуск_Y – пусковой момент в «звезде», M_нагр – момент нагрузки.

Альтернативой Y/Δ служат устройства плавного пуска (УПП) и частотные преобразователи (ЧП). УПП ограничивают ток на уровне 2–4 I_ном за счет постепенного увеличения напряжения (типичный темп – 5–10 В/с). ЧП позволяют регулировать частоту и напряжение, снижая пусковой ток до 1,1–1,5 I_ном, но их стоимость в 3–5 раз выше УПП. Выбор зависит от требований к плавности пуска и бюджета: для насосов и вентиляторов достаточно УПП, для конвейеров с переменной нагрузкой – ЧП.

В двигателях с номинальным напряжением 660/380 В (обмотки рассчитаны на 380 В в «треугольнике») прямое включение «звездой» на 380 В снижает пусковой ток в 3 раза, но и мощность падает на 50%. Такая схема применима только для легких пусков (например, центробежные насосы), где момент нагрузки не превышает 30% от номинального. Для тяжелых условий используют автотрансформаторный пуск с отпайками 50%, 65% и 80% от номинального напряжения, что позволяет ступенчато снижать ток до 2–3 I_ном.

Влияние схемы соединения на тепловые потери при пуске часто недооценивают. При прямом пуске «треугольником» потери в обмотках за время разгона (обычно 2–5 с) достигают 10–15% от номинальной мощности двигателя. Для АД 30 кВт это эквивалентно 3–4,5 кВт·с, что вызывает локальный нагрев обмоток до 120–150°C. Переключение Y/Δ снижает потери в 3 раза, а ЧП – до 5 раз за счет оптимального соотношения напряжения и частоты.

При выборе схемы пуска учитывают не только ток, но и механические нагрузки. Резкий бросок момента при прямом включении «треугольником» создает ударные нагрузки на редукторы и муфты, сокращая их ресурс на 20–30%. Для механизмов с высоким моментом инерции (например, мельницы) рекомендуется использовать ЧП с функцией «подхвата» вращающегося ротора или гидромуфты, которые демпфируют динамические нагрузки. В таблице ниже приведены сравнительные характеристики методов пуска для АД 15 кВт:

При переходе с «звезды» на «треугольник» ток в обмотках увеличивается в √3 раз, что критично для пусковых режимов. В двигателях мощностью свыше 5 кВт рекомендуется применять схему «звезда-треугольник» для снижения пускового тока с 6–7 I_ном до 2–2,5 I_ном. Переключение должно происходить при достижении 70–80% номинальной частоты вращения, иначе возникают ударные моменты до 3 М_ном, опасные для механических передач.

Температурный режим обмоток зависит от схемы подключения: при «треугольнике» потери в меди выше на 10–15% из-за увеличенного тока. Для двигателей с классом изоляции F или H это не критично, но при классе B (130°C) требуется снижение нагрузки на 10%. Контроль температуры с помощью термодатчиков (например, PT100) позволяет предотвратить деградацию изоляции при длительной работе в нештатных режимах.

При подключении к частотному преобразователю схема «звезда» предпочтительнее, так как снижает гармонические искажения и потери в стали. Однако для двигателей с номинальным напряжением 400 В и выше «треугольник» может использоваться для компенсации падения напряжения на длинных кабелях (более 50 м). В этом случае сечение проводников должно быть увеличено на 20–30% для минимизации потерь.
