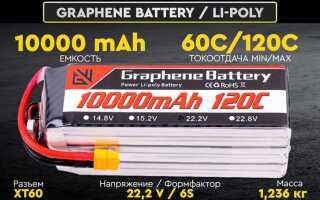

LiPo-аккумуляторы маркируются по напряжению, но количество банок (ячеек) не всегда указано явно. Стандартное напряжение одной банки в заряженном состоянии – 4,2 В, в разряженном – 3,0–3,7 В. Если на аккумуляторе указано общее напряжение, например, 11,1 В, деление на 3,7 даст приблизительное количество банок: 11,1 / 3,7 ≈ 3. Однако этот метод неточен из-за разброса напряжений в реальных условиях.
Надежнее ориентироваться на номинальное напряжение. Для одной банки оно составляет 3,7 В. Аккумулятор на 7,4 В содержит 2 банки, на 14,8 В – 4 банки. Производители часто указывают это в спецификациях или на этикетке в формате «3S», где цифра обозначает количество последовательно соединённых банок. Буква S (Series) указывает на последовательное подключение, P (Parallel) – на параллельное.
Если маркировка отсутствует, измерьте напряжение мультиметром. Полностью заряженный LiPo на 12,6 В содержит 3 банки (4,2 × 3 = 12,6), на 25,2 В – 6 банок. При частичном разряде используйте номинал: 22,2 В / 3,7 ≈ 6 банок. Учитывайте, что глубокий разряд (ниже 3,0 В на банку) повреждает аккумулятор, поэтому измерения проводите на заряженном или частично разряженном элементе.
Для проверки без мультиметра осмотрите балансировочный разъём. Количество проводов в нём равно числу банок плюс один общий провод. Например, разъём с 4 проводами соответствует 3 банкам. Этот метод работает только для аккумуляторов с балансировочным портом, который присутствует в большинстве современных LiPo.
Что означает маркировка напряжения на LiPo аккумуляторе
Маркировка напряжения на LiPo аккумуляторе указывает на номинальное и рабочее напряжение ячеек (банок), из которых он состоит. Каждая банка имеет номинальное напряжение 3,7 В, но фактическое значение меняется в зависимости от уровня заряда: от 3,0 В (разряженное состояние) до 4,2 В (полностью заряженное). Например, аккумулятор с маркировкой «7,4 В» состоит из двух последовательно соединённых банок (2S), а «11,1 В» – из трёх (3S).
Напряжение на корпусе часто обозначается в формате XS, где X – количество банок. Однако встречаются и прямые числовые обозначения, например, «3,7 В» для одноячеечного (1S) аккумулятора или «22,2 В» для шестиячеечного (6S). Важно отличать номинальное напряжение от максимального: первое используется для расчётов энергоёмкости, второе – для безопасной зарядки.
- Номинальное напряжение – среднее значение (3,7 В на банку), применяется для оценки совместимости с устройствами.
- Максимальное напряжение – 4,2 В на банку, превышение которого приводит к деградации или возгоранию.
- Минимальное напряжение – 3,0 В на банку, ниже которого разряд опасен для ресурса аккумулятора.
При выборе аккумулятора ориентируйтесь на требования устройства. Например, квадрокоптеры часто используют 3S–6S (11,1–22,2 В), а радиоуправляемые автомобили – 2S–4S (7,4–14,8 В). Несоответствие напряжения может вывести технику из строя: недостаток приведёт к нехватке мощности, избыток – к перегрузке цепей.
Для проверки количества банок используйте мультиметр. Измерьте напряжение на разъёме: если оно кратно 3,7 В, количество банок равно результату деления на 3,7. Например, 14,8 В / 3,7 В ≈ 4 (4S). При зарядке контролируйте напряжение каждой банки отдельно с помощью балансировочного разъёма – разница более 0,1 В между банками сигнализирует о неисправности.
Маркировка может включать дополнительные данные, например, «3S1P» или «4S2P». Здесь P обозначает количество параллельно соединённых групп банок. В конфигурации 3S1P три банки соединены последовательно, а в 4S2P – четыре группы по две параллельные банки. Это влияет на ёмкость и ток разряда, но не на общее напряжение.
Не путайте напряжение с ёмкостью (мА·ч или А·ч). Аккумулятор 3S 5000 мА·ч и 3S 2200 мА·ч имеют одинаковое напряжение (11,1 В), но разную энергоёмкость. Для расчёта запаса энергии умножьте напряжение на ёмкость: 11,1 В × 5 А·ч = 55,5 Вт·ч. Это значение помогает сравнивать аккумуляторы с разным количеством банок.
При хранении поддерживайте напряжение на уровне 3,7–3,85 В на банку. Длительное хранение при 4,2 В ускоряет деградацию, а ниже 3,0 В – приводит к необратимой потере ёмкости. Используйте зарядные устройства с функцией балансировки и хранения, чтобы автоматически поддерживать оптимальные параметры.
Как определить количество банок по номинальному напряжению
Номинальное напряжение LiPo-аккумулятора напрямую зависит от количества последовательно соединённых банок (ячеек). Каждая банка имеет стандартное напряжение: 3,7 В в разряженном состоянии и 4,2 В при полной зарядке. Для расчёта числа банок достаточно разделить общее номинальное напряжение аккумулятора на 3,7 В.
Примеры расчётов:
- Аккумулятор на 7,4 В: 7,4 / 3,7 = 2 банки (2S).
- Аккумулятор на 11,1 В: 11,1 / 3,7 = 3 банки (3S).
- Аккумулятор на 14,8 В: 14,8 / 3,7 = 4 банки (4S).
- Аккумулятор на 22,2 В: 22,2 / 3,7 = 6 банок (6S).
Если напряжение не кратно 3,7 В, проверьте маркировку на корпусе аккумулятора. Производители часто указывают конфигурацию (например, «3S1P» означает 3 банки последовательно). При отсутствии маркировки используйте мультиметр: измерьте напряжение при полной зарядке и разделите на 4,2 В.
Для аккумуляторов с нестандартными значениями (например, 12 В) учитывайте допустимые отклонения. Некоторые модели имеют встроенные балансировочные платы или преобразователи, которые могут слегка изменять выходное напряжение. В таких случаях ориентируйтесь на ближайшее кратное значение: 12 В ≈ 3S (11,1 В) или 4S (14,8 В).
Важно помнить, что номинальное напряжение – это среднее значение. При разряде оно снижается до 3,0–3,2 В на банку, а при зарядке поднимается до 4,2 В. Не путайте номинальное напряжение с максимальным или минимальным. Например, аккумулятор 6S (22,2 В) при полной зарядке выдаёт 25,2 В (6 × 4,2 В).
Если аккумулятор имеет несколько параллельных групп (например, 3S2P), расчёт остаётся прежним: общее напряжение определяется только последовательным соединением. Параллельное подключение увеличивает ёмкость, но не влияет на напряжение. Всегда проверяйте схему подключения в документации или на наклейке.
Для точного определения количества банок без маркировки используйте балансировочный разъём. Он содержит отдельные провода для каждой банки. Подсчитайте количество проводов (кроме общего минуса) – это и будет число банок. Например, разъём с 4 проводами соответствует 3S-аккумулятору (3 банки + общий минус).
Избегайте методов, основанных на физическом размере или весе аккумулятора. Эти параметры зависят от ёмкости и конструкции, а не от количества банок. Единственный надёжный способ – анализ напряжения или маркировки. При сомнениях обратитесь к спецификации производителя или используйте специализированные тестеры LiPo-аккумуляторов.
Расчёт числа банок по напряжению в полностью заряженном состоянии
Номинальное напряжение одной LiPo-банки в заряженном состоянии составляет 4,2 В. Измерьте общее напряжение аккумулятора мультиметром с точностью до сотых долей вольта. Разделите полученное значение на 4,2 – результат округлите до ближайшего целого числа. Например, напряжение 12,6 В указывает на 3 банки (12,6 / 4,2 = 3), а 16,8 В – на 4 (16,8 / 4,2 = 4). Погрешность измерений может достигать ±0,1 В на банку, поэтому проверяйте расчёты повторно.
Для аккумуляторов с нестандартным напряжением (например, 3,7 В на банку в разряженном состоянии) используйте формулу: (V_измеренное / 4,2) × 1,13. Коэффициент 1,13 компенсирует разницу между номинальным (3,7 В) и пиковым (4,2 В) напряжением. Так, при 11,1 В расчёт даст (11,1 / 4,2) × 1,13 ≈ 3 банки. Метод применим только для полностью заряженных аккумуляторов – при частичном заряде результаты будут некорректны.
Избегайте измерений под нагрузкой: подключённые двигатели или регуляторы искажают показания. Если напряжение кратно 4,2 В, но не совпадает с заявленной ёмкостью (например, 8,4 В при маркировке 2S), проверьте аккумулятор на балансировочном разъёме – возможен обрыв цепи в одной из банок.
Использование мультиметра для проверки количества банок
Перед началом измерений убедитесь, что LiPo-аккумулятор полностью заряжен. Напряжение одной банки в заряженном состоянии составляет 4,2 В. Если батарея разряжена до 3,7 В на банку, точность определения количества элементов снижается. Подключите мультиметр в режиме измерения постоянного напряжения (DCV) с диапазоном не менее 20 В.
Коснитесь щупами мультиметра крайних контактов аккумулятора: красный – к плюсовому, черный – к минусовому. Зафиксируйте показания. Например, если прибор показывает 12,6 В, разделите это значение на 4,2 В – получите 3 банки. Погрешность измерений не должна превышать ±0,1 В, иначе результат будет недостоверным.
При измерении напряжения на разряженном аккумуляторе ориентируйтесь на 3,7 В на банку. Если мультиметр показывает 11,1 В, это 3S-конфигурация (3 банки). Однако такой метод менее точен из-за возможного неравномерного разряда элементов. Всегда заряжайте батарею перед проверкой.
Некоторые мультиметры имеют функцию измерения малых напряжений (200 мВ). Ее можно использовать для проверки падения напряжения между банками. Подключите щупы к соседним контактам балансировочного разъема. Разница более 0,05 В указывает на дисбаланс или неисправность одной из банок.
Избегайте коротких замыканий при работе с балансировочным разъемом. Даже кратковременное касание щупами соседних контактов может вывести аккумулятор из строя. Используйте щупы с тонкими наконечниками или переходники для точного подключения.
Если аккумулятор не имеет балансировочного разъема, определить количество банок можно только по общему напряжению. В этом случае проверьте маркировку на корпусе – производители часто указывают конфигурацию (например, «3S1P»). При отсутствии маркировки метод с мультиметром остается единственным вариантом.
Запомните: напряжение 7,4 В соответствует 2S, 11,1 В – 3S, 14,8 В – 4S, 18,5 В – 5S. Эти значения справедливы для полностью заряженных батарей. При разряде до 3,0 В на банку расчеты становятся неактуальными – аккумулятор требует замены или восстановления.
Как отличить последовательное и параллельное соединение банок
Параллельное соединение суммирует ёмкость, оставляя напряжение равным одной банке. Две банки по 3,7 В и 1000 мАч, соединённые параллельно, дадут те же 3,7 В, но 2000 мАч. Здесь плюс соединяется с плюсом, минус – с минусом. Маркировка включает «P» (например, 2P), но на практике такие сборки встречаются реже, чем последовательные.
Физическая компоновка банок тоже даёт подсказки. Последовательные сборки часто выглядят как цепочка, где банки расположены в линию или стопкой, а провода идут от крайних элементов. Параллельные сборки обычно шире: банки лежат рядом, а провода сходятся в одной точке. В промышленных аккумуляторах для дронов или электроинструментов последовательное соединение встречается в 90% случаев.
Для точной диагностики разберите аккумулятор (если позволяет конструкция) и проследите путь проводов. В последовательных сборках ток проходит через все банки поочерёдно, в параллельных – одновременно через каждую. Если банки запаяны в термоусадочную плёнку, ищите тонкие перемычки между ними: в последовательных они соединяют противоположные полюса, в параллельных – одноимённые.

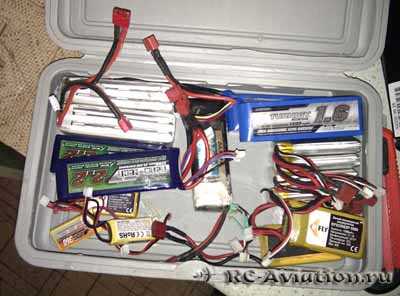

Типичные ошибки при подсчёте банок по внешним признакам
Вторая распространённая ошибка – определение количества банок по физическим размерам. Производители часто используют одинаковые корпуса для аккумуляторов разной конфигурации: например, 3S и 4S могут иметь идентичные габариты, но отличаться по напряжению на 3,7 В. Единственный надёжный способ – измерение общего напряжения мультиметром: 3,7 В × число банок. Для 6S это 22,2 В, для 5S – 18,5 В. Визуальный осмотр не даёт точности, так как толщина банок варьируется в зависимости от ёмкости и технологии производства.
Третья ошибка связана с маркировкой. Надписи вроде «11.1V» или «14.8V» указывают на номинальное напряжение, но не всегда соответствуют реальному числу банок. Некоторые производители округляют значения (например, 11,1 В вместо 11,4 В для 3S) или используют нестандартные обозначения. Кроме того, маркировка может стираться или быть нанесена некорректно. Всегда сверяйте данные с фактическим напряжением и количеством проводов балансировочного разъёма.
Последняя ошибка – игнорирование последовательного и параллельного соединения. В сборках типа 2S2P или 3S3P количество банок определяется не по напряжению, а по числу последовательных групп. Например, 2S2P содержит 4 банки, но напряжение остаётся как у 2S (7,4 В). Подсчёт только по напряжению в таких случаях даст неверный результат. Проверяйте схему подключения: параллельные группы не увеличивают напряжение, но удваивают ёмкость.
Проверка количества банок через балансировочный разъём
Балансировочный разъём LiPo-аккумулятора – единственный способ точно определить количество банок без разборки корпуса. Стандартные разъёмы имеют чёткую маркировку: контакты нумеруются от 0 (общий минус) до N, где N равно числу банок. Например, 3S-аккумулятор содержит 4 контакта (0, 1, 2, 3), 4S – 5 контактов, 6S – 7. Если разъём повреждён или маркировка стёрта, используйте мультиметр в режиме измерения напряжения: последовательно замеряйте разность потенциалов между соседними контактами. Каждая банка в заряженном состоянии выдаёт 3,7–4,2 В; сумма напряжений между всеми парами должна совпадать с общим напряжением аккумулятора.
Для проверки подключите чёрный щуп мультиметра к контакту «0», а красный – поочерёдно к остальным. Запишите показания: если между контактами 0–1, 1–2, 2–3 зафиксировано ~3,7 В, а между 3–4 – 0 В, перед вами 3S-аккумулятор. Ошибка в один контакт приведёт к неверному результату: например, пропуск контакта «1» покажет скачок напряжения ~7,4 В между «0» и «2». Измерения проводите при частичном заряде (30–70%) – полностью разряженный или перезаряженный аккумулятор исказит данные из-за нелинейности напряжения.
При работе с высоковольтными сборками (8S и выше) соблюдайте технику безопасности: используйте мультиметр с пределом измерения не менее 50 В, избегайте коротких замыканий щупами, не касайтесь контактов руками. Если напряжение между соседними контактами отличается более чем на 0,1 В, аккумулятор требует балансировки или замены – разброс указывает на деградацию отдельных банок. Для ускорения проверки применяйте специализированные тестеры (например, LiPo Checker), которые автоматически определяют количество банок и состояние заряда.
Когда и зачем нужно знать точное число банок в LiPo
Точное количество банок критически важно при подборе зарядного устройства. Стандартные LiPo-аккумуляторы выпускаются с напряжением 3.7 В на банку, а их последовательное соединение (обозначается как «S») определяет общее напряжение. Например, 3S-аккумулятор выдаёт 11.1 В (3 × 3.7 В), а 6S – 22.2 В. Зарядное устройство должно поддерживать соответствующий диапазон напряжений: попытка зарядить 6S-батарею устройством, рассчитанным на 4S, приведёт к недозаряду или повреждению. Производители зарядных устройств указывают максимальное число банок в спецификациях – игнорирование этого параметра чревато выходом из строя как аккумулятора, так и зарядника.
При сборке или ремонте электрических систем (например, дронов, электровелосипедов или радиоуправляемых моделей) число банок определяет совместимость с контроллером скорости (ESC) и мотором. ESC рассчитаны на определённый диапазон входного напряжения: если 4S-аккумулятор подключить к ESC, поддерживающему только 3S, система либо не запустится, либо сгорит из-за превышения допустимого напряжения. Аналогично, моторы имеют оптимальный рабочий диапазон – например, 2200KV-мотор на 6S будет вращаться быстрее, чем на 3S, но при неправильном подборе может перегреться или выйти из строя.
Контроль состояния батареи невозможен без знания числа банок. При разряде каждая банка должна опускаться до 3.0–3.2 В – ниже этого порога начинается необратимая деградация. Мультиметр или балансировочный разъём позволяют измерить напряжение на каждой банке отдельно, но без знания их количества невозможно оценить общий заряд. Например, напряжение 12.6 В может означать как полностью заряженный 3S-аккумулятор (4.2 В × 3), так и разряженный 4S (3.15 В × 4). Ошибка в интерпретации приведёт к переразряду и потере ёмкости.
При транспортировке и хранении LiPo-аккумуляторов число банок влияет на требования безопасности. Международные правила перевозки (IATA, ICAO) классифицируют LiPo по количеству банок и ёмкости: батареи с числом банок более 3S и ёмкостью свыше 100 Вт·ч требуют специальной упаковки и маркировки. Хранение также регламентируется: рекомендуется держать аккумуляторы при 3.8–3.85 В на банку. Без точного знания числа банок невозможно правильно выставить напряжение хранения на зарядном устройстве, что увеличивает риск возгорания или потери ёмкости.
В гоночных дисциплинах (например, FPV-дронрейсинге) число банок напрямую влияет на мощность и динамику модели. Пилоты используют аккумуляторы от 4S до 8S в зависимости от класса соревнований и характеристик дрона. Переход с 4S на 6S увеличивает тягу моторов на 30–50%, но требует усиленной силовой электроники и охлаждения. Неправильный выбор банок приведёт к дисбалансу мощности и веса, ухудшая управляемость или вызывая перегрузку компонентов. Организаторы гонок часто ограничивают максимальное число банок для выравнивания условий – нарушение регламента грозит дисквалификацией.
При диагностике неисправностей знание числа банок ускоряет поиск проблем. Если аккумулятор не держит заряд или быстро разряжается, проверка напряжения на каждой банке выявляет «слабое звено». Например, в 5S-батарее одна банка может иметь 2.8 В, а остальные – 3.7 В, что указывает на её деградацию. Без знания общего числа банок невозможно определить, какая из них вышла из строя, и заменить её. Также при балансировке зарядное устройство корректирует напряжение на каждой банке – если их количество указано неверно, балансировка не сработает, что приведёт к перезаряду или недозаряду отдельных элементов.
При модернизации или замене аккумулятора число банок определяет физические ограничения. Например, в квадрокоптерах с ограниченным пространством под батарею 6S-аккумулятор может не поместиться, а 3S – не обеспечит нужной мощности. Производители указывают рекомендуемое число банок в инструкциях к моделям: отклонение от этих значений снижает эффективность или повреждает оборудование. Также при покупке б/у аккумуляторов число банок помогает оценить остаточный ресурс – батареи с большим количеством циклов заряда-разряда теряют ёмкость быстрее, особенно если одна из банок деградировала сильнее остальных.
