Сигнализации Томагавк серии 9010, 9020 и 9030 оснащены функцией блокировки стартера, которая активируется при попытке несанкционированного запуска двигателя. Если система сработала ошибочно или после отключения питания, снять блокировку можно несколькими способами. Первый – через брелок, используя комбинацию кнопок, указанную в инструкции к конкретной модели. Например, для Томагавк 9020 это последовательное нажатие кнопок I + III в течение 3 секунд.
Если брелок не реагирует или потерян, потребуется аварийное отключение. Найдите сервисную кнопку Valet, расположенную под приборной панелью или в районе педального узла. Включите зажигание, трижды нажмите кнопку Valet и удерживайте её на третьем нажатии 10–15 секунд. Сирена подаст два коротких сигнала – блокировка снята. Для моделей с двусторонней связью (например, Томагавк TW-9030) дополнительно потребуется ввод PIN-кода, если он был установлен.
В случаях, когда аварийное отключение не срабатывает, проверьте состояние предохранителя сигнализации (обычно 10–15 А) и целостность проводки к блоку управления. Если предохранитель цел, а блокировка сохраняется, возможно, сработала защита от перехвата сигнала. Попробуйте отключить аккумулятор на 10–15 минут – это сбросит временные настройки системы. После восстановления питания выполните процедуру повторной синхронизации брелока согласно руководству пользователя.
Если ни один из методов не помог, обратитесь к диагностике через разъём OBD-II. Для этого потребуется сканер с поддержкой протокола Томагавк (например, Launch X431). Подключите устройство, выберите модель сигнализации и выполните сброс ошибок. В крайнем случае демонтируйте блок управления и проверьте его на наличие повреждений или окисления контактов. Не пытайтесь разбирать блок самостоятельно – это может привести к полному отказу системы.
Какие признаки указывают на блокировку стартера сигнализацией Томагавк
Если при попытке запуска двигателя слышен одиночный щелчок реле, но стартер не крутит, это указывает на срабатывание блокировки именно цепи стартера, а не аккумулятора или замка зажигания. В системах Томагавк 9010, 9020 и 9030 такое поведение типично при активации режима «Anti-HiJack» или после некорректного ввода PIN-кода.
Проверьте брелок: если на нём горит красный светодиод или отображается иконка замка с восклицательным знаком, сигнализация находится в режиме охраны с активной блокировкой. В некоторых версиях (например, Томагавк TW-9030) на экране может высвечиваться код ошибки «Err 3», прямо указывающий на проблему с цепью стартера.
При блокировке стартера сигнализация может автоматически включать аварийную сигнализацию на 3–5 секунд после неудачной попытки запуска. Это штатная функция оповещения в моделях Томагавк, начиная с 2015 года выпуска. Если после поворота ключа зажигания мигают поворотники – блокировка точно активирована.
В редких случаях стартер может кратковременно срабатывать, но двигатель тут же глохнет. Это происходит, если сигнализация разрывает цепь не только стартера, но и топливного насоса или системы зажигания. В Томагавк TZ-9010 такая блокировка настраивается через меню «Дополнительные функции» (код 3-4-1).
Если при попытке завести автомобиль слышен непрерывный гул стартера, но двигатель не схватывает, проверьте предохранитель сигнализации. В большинстве моделей Томагавк он расположен в блоке под рулевой колонкой (номинал 10–15 А). Перегоревший предохранитель может имитировать блокировку, хотя на деле сигнализация просто обесточена.
Для диагностики подключите диагностический сканер к OBD-разъёму. В логах некоторых моделей Томагавк (например, X5) при блокировке стартера фиксируется ошибка P1629 – «Неисправность цепи управления стартером». Это подтверждает вмешательство сигнализации, а не механическую поломку.
Если ни один из признаков не проявляется, но двигатель не заводится, отключите сигнализацию аварийным способом: введите PIN-код с помощью кнопки Valet (обычно 3–4 нажатия с паузами) или отсоедините клемму аккумулятора на 10 минут. Если после этого стартер заработает – блокировка была активирована, и требуется перепрограммирование системы.
Где находится кнопка Valet в автомобиле с сигнализацией Томагавк
В большинстве случаев кнопка Valet монтируется слева от рулевой колонки, за пластиковой накладкой или в нише под торпедо. На моделях Томагавк 9010, 9020 и 9030 её часто прячут за заглушкой или вблизи блока предохранителей. Если установщик следовал инструкции, провод от кнопки будет идти к центральному блоку сигнализации, который обычно размещают за приборной панелью или под сиденьем водителя.
Для поиска кнопки Valet начните с визуального осмотра зоны под рулевым колесом. Проверьте пространство за нижней частью панели приборов, особенно в районе педалей сцепления или тормоза. На некоторых автомобилях кнопка может быть замаскирована под штатную заглушку или спрятана в жгуте проводов. Обратите внимание на нестандартные отверстия или небольшие выступы – это частые признаки её расположения.
Если визуальный осмотр не дал результатов, воспользуйтесь руководством по эксплуатации сигнализации. В документации к моделям Томагавк TW-7000, TW-9000 и Z-5 часто указываются типовые места установки: за вещевым ящиком, в районе центрального тоннеля или под консолью магнитолы. В редких случаях кнопку размещают в багажнике, особенно если сигнализация интегрирована с системой бесключевого доступа.
При отсутствии документации попробуйте метод последовательного поиска. Отключите аккумулятор на 10–15 секунд, чтобы сбросить сигнализацию, затем включите зажигание и начните нажимать на подозрительные кнопки или заглушки в салоне. Кнопка Valet обычно имеет тактильный щелчок и может быть утоплена в корпус. Нажмите её 3–5 раз подряд – если сигнализация отреагирует звуковым сигналом или миганием габаритов, вы нашли нужный элемент.
В автомобилях с автоматической установкой сигнализации (например, при покупке с рук) кнопка Valet может находиться в неочевидных местах: под ковриком водителя, за блоком климат-контроля или даже в дверной карте. Проверьте все скрытые полости, особенно если предыдущий владелец не предоставил информацию о её расположении. Используйте фонарик и зеркало на гибком держателе для осмотра труднодоступных зон.
Если кнопка Valet не обнаружена, возможно, она была демонтирована или заменена на бесконтактный модуль. В таких случаях обратитесь к сервисному центру, специализирующемуся на сигнализациях Томагавк. Мастера смогут определить её расположение по номеру модели блока управления или с помощью диагностического оборудования. Не пытайтесь разбирать панель приборов без опыта – это может привести к повреждению проводки или срабатыванию датчиков удара.
Запомните: кнопка Valet не должна находиться на виду или в легкодоступных местах. Если вы обнаружили её под рулевым колесом без дополнительной защиты, рекомендуется перенести её в более скрытое место. Это повысит защиту от несанкционированного отключения сигнализации. При установке новой кнопки используйте провода сечением не менее 0,75 мм² и качественные клеммы, чтобы избежать окисления контактов.
Как правильно ввести сервисный код для отключения блокировки
Сервисный код сигнализации Томагавк (обычно 4 цифры) вводится через кнопку Valet или брелок. Убедитесь, что зажигание включено (положение ACC или ON), затем быстро нажмите кнопку Valet количество раз, соответствующее первой цифре кода. Пауза между нажатиями не должна превышать 1,5 секунды. После ввода первой цифры выждите 2 секунды и повторите процедуру для остальных цифр. Сирена подтвердит успешный ввод одиночным сигналом, а блокировка стартера снимется автоматически. Если код введен неверно, система издаст три коротких сигнала – повторите попытку, начиная с первой цифры.
Для моделей Томагавк 9010, 9020 и 9030 алгоритм отличается: после включения зажигания удерживайте кнопку Valet 3 секунды до звукового сигнала, затем введите код. На моделях с двухкнопочным брелоком (например, TW-7010) используйте комбинацию нажатий: кнопка 1 – первая цифра, кнопка 2 – вторая, и так далее. Заводской код по умолчанию – 1111, но его рекомендуется изменить через меню программирования (раздел 8 инструкции) для повышения безопасности.
Что делать, если стандартный код не снимает блокировку стартера
В случае стойкой блокировки проверьте целостность проводки к блоку сигнализации (часто страдают провода у замка зажигания или стартера). Отключите разъём от основного модуля Томагавк (расположен под торпедой со стороны водителя) и прозвоните цепь мультиметром: сопротивление между контактами реле стартера должно быть близко к 0 Ом. Если блок неисправен, потребуется его замена или перепрошивка у официального дилера – самостоятельное вмешательство в ПО может привести к полному отказу системы. Для диагностики используйте сканер ELM327 с программой Car Scanner: коды ошибок типа «P1629» или «U1000» указывают на проблемы с CAN-шиной или несовместимость прошивки.
Как временно обойти блокировку стартера без отключения сигнализации
Блокировка стартера на сигнализации Томагавк активируется через реле или цифровой выход, управляемый центральным блоком. Чтобы временно обойти её, найдите основной жгут проводов сигнализации – обычно он подключён к блоку управления под приборной панелью или за бардачком. В жгуте ищите провод, идущий к реле блокировки (чаще всего чёрно-жёлтый или чёрно-красный). Отсоедините его от клеммы реле и замкните напрямую на провод, подающий +12В от аккумулятора через предохранитель на 10А. Это восстановит цепь стартера, но оставит сигнализацию активной.
Для моделей Томагавк 9010, 9020 и 9030 блокировка реализована через CAN-шину. В этом случае физическое вмешательство в проводку не поможет. Вместо этого используйте диагностический сканер с поддержкой CAN-протокола (например, Launch X431 или Autel MaxiCOM). Подключите его к OBD-II разъёму и выполните сброс ошибок системы иммобилайзера. Некоторые сканеры позволяют временно отключить блокировку через меню «Специальные функции» – ищите пункт «Override Immobilizer» или аналогичный.
Если сигнализация подключена через аналоговое реле, проверьте его расположение. Обычно оно находится рядом с блоком предохранителей под капотом или в салоне. Реле блокировки стартера имеет маркировку 40/30 или 85/86 на корпусе. Снимите его и установите перемычку между контактами 30 и 87 – это замкнёт цепь в обход реле. Учтите, что такой метод деактивирует только блокировку стартера, но не отключит сирену или датчики удара.
Для сигнализаций с GSM-модулем (например, Томагавк TW-9030) попробуйте отправить SMS-команду на номер SIM-карты устройства. Стандартные команды: «000000 start» или «123456 bypass» (где «000000» – заводской PIN-код, указанный в инструкции). Если команда не сработала, сбросьте настройки сигнализации через приложение производителя или перезагрузите блок питания, отключив аккумулятор на 30 секунд.
В случаях, когда блокировка срабатывает из-за неисправности датчика удара или наклона, отключите его временно. Найдите датчик (обычно закреплён на центральной консоли или под рулём) и отсоедините от него разъём. На некоторых моделях Томагавк датчик подключён через отдельный 4-контактный штекер – отключите его, и блокировка стартера перестанет активироваться при ложных срабатываниях.
Если все методы не дали результата, используйте аварийное отключение сигнализации через сервисную кнопку (Valet). Найдите её под приборной панелью или в бардачке – обычно это небольшая кнопка с красным или чёрным проводом. Включите зажигание, нажмите кнопку 3 раза в течение 5 секунд, затем выключите зажигание. Сигнализация перейдёт в сервисный режим, но блокировка стартера останется активной. Для её временного снятия удерживайте кнопку Valet нажатой при попытке запуска двигателя.
После обхода блокировки обязательно проверьте целостность проводки и реле. Если проблема повторяется, замените реле блокировки (артикул для Томагавк: REL-4PIN) или перепрошейте центральный блок через официальный сервис. Не оставляйте временные перемычки надолго – это может привести к короткому замыканию или повреждению ЭБУ автомобиля.
Какие ошибки чаще всего допускают при снятии блокировки Томагавк
Первая и самая распространённая ошибка – игнорирование инструкции к конкретной модели сигнализации. Томагавк выпускает несколько линеек (например, TW-9010, TW-7010, TZ-9030), и процедура снятия блокировки может отличаться даже в рамках одной серии. Пользователи часто ищут универсальное решение, хотя в мануале чётко прописаны шаги: последовательность нажатий кнопок брелока, время удержания, количество сигналов подтверждения. Пропуск одного этапа – например, невыполнение команды «Valet» перед отключением блокировки – приводит к тому, что система остаётся в защищённом режиме.
Вторая ошибка связана с неверным подключением к CAN-шине или аналоговым цепям. Владельцы пытаются обойти блокировку, замыкая провода напрямую или используя сторонние устройства, не учитывая, что Томагавк использует динамические коды для разблокировки. Даже если стартер временно заработает, система распознает вмешательство и активирует аварийный режим с полной блокировкой двигателя. Правильный способ – использовать диагностический разъём OBD-II с адаптером, поддерживающим протокол Томагавк, или следовать схеме подключения из сервисного руководства.
Третья проблема – работа с разряженным брелоком или неисправным аккумулятором автомобиля. Сигнализация Томагавк требует стабильного питания для корректного выполнения команд. Если напряжение в бортовой сети ниже 11,5 В, система может не принять сигнал от брелока или сбросить настройки в процессе разблокировки. Перед началом процедуры нужно проверить заряд аккумулятора мультиметром и при необходимости подключить внешний источник питания. Также стоит заменить батарейку в брелоке, если её напряжение ниже 2,8 В.
Четвёртая ошибка – попытка снять блокировку без предварительного отключения датчиков удара и движения. Если автомобиль стоит на неровной поверхности или рядом проезжает другой транспорт, сигнализация может воспринять вибрации как попытку взлома и заблокировать стартер повторно. Перед началом работ нужно перевести систему в режим «Транспорт» или отключить датчики через меню брелока (обычно комбинация кнопок «Закрыть» + «Открыть» удерживается 5 секунд). Игнорирование этого шага приводит к тому, что процедуру приходится начинать заново.
Пятая распространённая ошибка – неверная интерпретация звуковых и световых сигналов. Томагавк использует разные комбинации вспышек аварийки и звуковых сигналов для подтверждения действий. Например, два коротких сигнала могут означать успешное снятие блокировки, а три длинных – ошибку ввода кода. Пользователи часто путают эти сигналы, продолжая нажимать кнопки, что приводит к сбою настроек. В мануале к каждой модели приведена таблица сигналов – её нужно изучить до начала работ.
Шестая ошибка – обращение к неквалифицированным мастерам или использование «народных» методов. Некоторые сервисы предлагают снять блокировку за 5 минут, обесточивая сигнализацию или выпаивая реле. Это приводит к повреждению центрального блока, потере гарантии и необходимости полной замены системы. Единственный безопасный способ – обратиться в авторизованный центр Томагавк или следовать официальной процедуре из документации, даже если она занимает больше времени.
Как проверить работоспособность стартера после снятия блокировки
После отключения блокировки стартера сигнализацией Томагавк первым шагом проверьте напряжение на клеммах аккумулятора. Минимально допустимое значение – 12,4 В. При падении ниже 11,8 В стартер может не запуститься даже при исправной системе. Используйте мультиметр в режиме измерения постоянного напряжения, подключив щупы к клеммам при выключенном зажигании. Если напряжение в норме, переходите к следующему этапу.
Проверьте целостность проводки от замка зажигания до стартера. Визуально осмотрите провода на предмет обрывов, оплавлений или окисления контактов. Особое внимание уделите:
- толстому плюсовому проводу от аккумулятора к стартеру;
- тонкому управляющему проводу от замка зажигания;
- массе кузова в месте крепления стартера.
Зачистите окисленные контакты наждачной бумагой (зернистость 400–600) и обработайте их токопроводящей смазкой.
Подайте напрямую питание на втягивающее реле стартера. Для этого снимите управляющий провод с реле и замкните его на плюсовую клемму аккумулятора с помощью отвертки с изолированной ручкой. Если стартер сработает – неисправность в цепи управления (замок зажигания, реле, проводка). Если реакции нет, демонтируйте стартер и проверьте его на стенде или замените втягивающее реле. Не пытайтесь запускать двигатель при неисправном стартере – это может привести к повреждению маховика.
Запустите двигатель и прослушайте работу стартера. Нормальный звук – равномерное жужжание без посторонних шумов. Обратите внимание на:
- скорость вращения – вялое прокручивание указывает на износ щеток или подшипников;
- щелчки без вращения – признак неисправности втягивающего реле;
- металлический скрежет – возможен износ бендикса или зубьев маховика.
Если стартер работает корректно, но двигатель не запускается, проверьте систему зажигания и топливоподачу.
В каких случаях требуется перепрограммирование сигнализации Томагавк
Если после установки нового брелока или замены батарейки в старом сигнализация не распознаёт команды, требуется перепрограммирование. Модели Томагавк 9010, 9020 и 9030 используют уникальные коды для каждого пульта, и без синхронизации система игнорирует сигналы. Процедура занимает не более 2 минут и описана в инструкции к конкретной версии.
- Сбои в работе датчиков удара или наклона – частая причина перепрограммирования. Если сигнализация реагирует на малейшие вибрации или не срабатывает при попытке угона, настройки чувствительности сбиваются. Восстановление заводских параметров и калибровка датчиков решают проблему.
- Неправильная работа автозапуска: двигатель не заводится с брелока или глохнет через несколько секунд. Это указывает на рассинхронизацию таймера или конфликт с иммобилайзером. Перепрограммирование позволяет заново задать параметры запуска.
- Потеря связи с CAN-модулем в автомобилях с цифровой шиной. Сигнализации Томагавк TW-7010 и TW-9030 интегрируются с электронными системами машины, и при обновлении ПО автомобиля или замене блока управления требуется перенастройка.
После аварийного отключения питания (например, при коротком замыкании) сигнализация может перейти в аварийный режим с постоянным звуковым сигналом. В этом случае перепрограммирование – единственный способ вернуть систему в штатный режим без замены центрального блока. Процедура включает ввод мастер-кода и сброс ошибок.
Если владелец забыл PIN-код для отключения сигнализации или изменения настроек, перепрограммирование позволяет восстановить доступ. Для этого потребуется сервисный код (указан в гарантийном талоне или на корпусе блока) и выполнение последовательности действий по инструкции. Без этого разблокировать систему невозможно.
При установке дополнительных модулей (например, GSM-модуля или датчика объёма) сигнализация может некорректно взаимодействовать с новым оборудованием. Перепрограммирование позволяет активировать необходимые функции и настроить параметры связи между устройствами. В моделях Томагавк 868 MHz это делается через меню программирования.
В случае продажи автомобиля или передачи его другому владельцу рекомендуется сбросить все настройки сигнализации. Это исключает возможность несанкционированного доступа к автомобилю через старые брелоки и удаляет персональные данные (например, номера телефонов для оповещений). Процедура описана в разделе «Возврат к заводским настройкам» руководства пользователя.
Если сигнализация начала работать нестабильно после обновления прошивки (например, через официальное приложение), перепрограммирование помогает устранить ошибки. В редких случаях требуется откат к предыдущей версии ПО, что возможно только через сервисный центр или с использованием специального кабеля для прошивки.

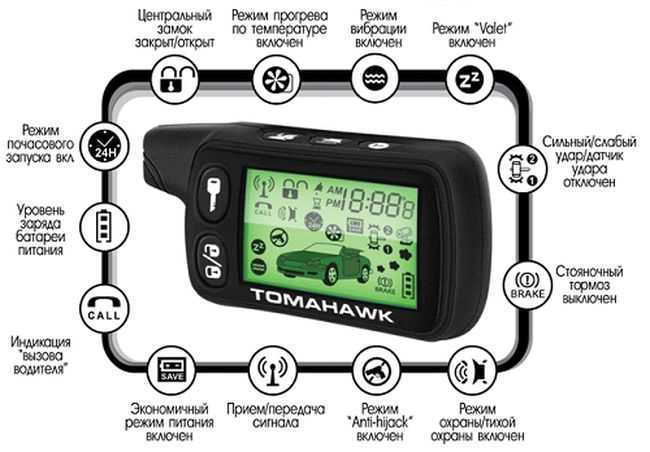

Как отключить блокировку стартера через брелок сигнализации Томагавк
Блокировка стартера на сигнализациях Томагавк активируется для предотвращения несанкционированного запуска двигателя. Чтобы снять её через брелок, выполните последовательность действий, соответствующую модели вашей системы. Для большинства версий (например, Tomahawk TW-9010, TZ-9030, X5) алгоритм схож, но могут быть нюансы.
Основной способ отключения – комбинация кнопок на брелоке. Удерживайте одновременно кнопки с символами «закрытый замок» и «открытый замок» в течение 3–5 секунд. На дисплее брелока появится надпись «OFF» или исчезнет иконка блокировки двигателя. Если реакции нет, проверьте заряд батареи брелока – слабый сигнал не позволит передать команду.
- Для моделей с двухкнопочным брелоком (например, Tomahawk 9020):
- Нажмите и удерживайте кнопку «закрытый замок».
- Одновременно нажмите кнопку «открытый замок» один раз.
- Дождитесь звукового сигнала и мигания светодиода на брелоке.
- Для брелоков с ЖК-дисплеем (Tomahawk X3, X5):
- Войдите в меню, удерживая кнопку «F» 2 секунды.
- Выберите пункт «Блокировка стартера» с помощью кнопок «закрытый/открытый замок».
- Подтвердите отключение нажатием «F».
Если брелок не реагирует, попробуйте сбросить настройки сигнализации. Для этого отключите аккумулятор автомобиля на 10–15 минут, затем подключите обратно. После этого повторите попытку отключения блокировки. Этот метод помогает устранить программные сбои, но не решает проблемы с неисправностью брелока или приёмника.
В случаях, когда блокировка не снимается, проверьте предохранитель сигнализации – он обычно расположен в блоке предохранителей под капотом или в салоне. Маркировка: «ALARM» или «SECURITY». Если предохранитель цел, но проблема сохраняется, обратите внимание на проводку: окисленные контакты или обрыв цепи могут нарушать связь между брелоком и блоком управления.
Для моделей с функцией автозапуска (Tomahawk TZ-9030, LR-1010) блокировка стартера может активироваться автоматически после неудачных попыток запуска. Чтобы её отключить, выполните процедуру аварийного отключения: вставьте ключ в замок зажигания, поверните в положение «ON» и удерживайте кнопку «Valet» на блоке сигнализации 10 секунд. Светодиод на блоке должен мигнуть три раза, подтверждая снятие блокировки.
Если ни один из способов не сработал, обратитесь к инструкции по эксплуатации вашей модели – в разделе «Аварийное отключение» описаны специфические для версии сигнализации действия. При отсутствии документации найдите на корпусе блока управления серийный номер и уточните алгоритм на сайте производителя или у официальных дилеров.
