Замена трансформаторного источника питания на инверторный в сварочном полуавтомате – это не просто модернизация, а переход на качественно новый уровень работы. Трансформаторы, несмотря на свою надежность, имеют ряд ограничений: вес от 30 до 80 кг, низкий КПД (около 60–70%), зависимость от колебаний сети и ограниченный диапазон регулировки тока. Инверторы же весят 5–15 кг, обеспечивают КПД до 90%, стабильный ток даже при просадках напряжения до 160 В и позволяют точно настраивать параметры сварки под разные задачи.
Основные преимущества инверторной переделки: снижение энергопотребления на 20–30%, возможность работы с тонкими металлами (от 0,5 мм) без прожогов, плавная регулировка индуктивности и синергетические режимы. Однако процесс требует точных расчетов и замены ключевых компонентов. Например, штатный трансформатор на 380 В с выходным током 200 А заменяется инверторным блоком на IGBT-модулях с ШИМ-контроллером, рассчитанным на 30–50 кГц. Важно учитывать совместимость с механизмом подачи проволоки – инверторы чувствительны к скачкам напряжения, поэтому требуется установка дополнительных фильтров и стабилизаторов.

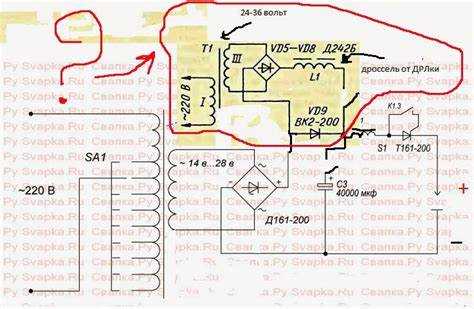

Первый шаг – анализ существующей схемы. В большинстве полуавтоматов трансформатор подключен через диодный мост и дроссель. При переделке необходимо демонтировать эти элементы, оставив только силовой кабель и систему охлаждения. Инверторный блок монтируется на место трансформатора, но с обязательным зазором для вентиляции – тепловыделение у IGBT-модулей достигает 80–100 Вт. Для управления используются микроконтроллеры типа STM32 или ATmega, которые обрабатывают сигналы с датчиков тока и напряжения, корректируя параметры в реальном времени.
Особое внимание уделяется выбору компонентов. Например, для полуавтомата с током до 250 А подойдет инвертор на базе модуля SKM50GB12T4 (1200 В, 50 А) с драйвером IR2110. Конденсаторы фильтра должны быть низкоимпедансными (например, серии Nichicon LG) с емкостью не менее 470 мкФ на 450 В. Для защиты от обратных токов устанавливаются быстродействующие диоды типа MUR1560. Проводка силовой части заменяется на кабель сечением не менее 16 мм² для меди, а управляющие цепи экранируются для исключения помех.
Настройка инвертора после установки включает калибровку обратной связи по току и напряжению. Для этого используются тестовые нагрузки (резисторы 0,1–0,5 Ом) и осциллограф. Оптимальная частота ШИМ для полуавтомата – 20–30 кГц: ниже – увеличиваются пульсации, выше – растут потери на переключение. В программном обеспечении контроллера задаются параметры синергетических кривых для разных типов проволоки (0,8–1,2 мм) и защитных газов (CO₂, аргоновые смеси). После тестирования на холостом ходу и под нагрузкой проводится проверка на реальных сварочных швах с корректировкой индуктивности для минимизации разбрызгивания.
Какие инструменты и материалы потребуются для переделки
Для замены трансформаторного блока на инверторный нужен базовый набор электромонтажных инструментов: паяльная станция с регулировкой температуры (200–400°C), мультиметр с функцией измерения постоянного и переменного тока до 600 В, бокорезы с изолированными ручками, набор отвёрток с магнитными наконечниками (PH1, PH2, SL3, SL5), стриппер для снятия изоляции с проводов сечением 0,5–6 мм². Дополнительно потребуются термоусадочные трубки диаметром 3–12 мм, припой ПОС-61 и флюс ЛТИ-120 для пайки силовых контактов. Без этих инструментов невозможно обеспечить надёжное соединение и защиту от коротких замыканий.
Инверторный модуль выбирают исходя из параметров полуавтомата: для сварочного тока до 200 А подойдёт инвертор на базе IGBT-транзисторов (например, HGTG30N60B3 или аналоги), рассчитанный на входное напряжение 220 В ±15% и выходное напряжение холостого хода 50–70 В. Обязательно проверяют совместимость по току и напряжению с существующей горелкой и механизмом подачи проволоки. Для крепления инвертора внутри корпуса потребуются алюминиевые уголки 20×20 мм, саморезы М4 с потайной головкой и термопаста КПТ-8 для отвода тепла от радиатора.
Замена силовой проводки требует кабеля с медными жилами: для подключения инвертора к сети – ВВГнг 3×2,5 мм², для сварочных цепей – КГ 1×16 мм² (для тока до 160 А) или КГ 1×25 мм² (до 250 А). Изоляция должна выдерживать температуру не ниже 90°C и механические нагрузки. Для защиты цепей управления используют провода ПВ-3 сечением 0,75–1,5 мм² в экранированной оплётке. Все соединения фиксируют обжимными гильзами ГМЛ или пайкой с последующей изоляцией термоусадкой.
Для доработки корпуса полуавтомата понадобятся: дрель с набором свёрл по металлу (диаметры 3–10 мм), ножницы по металлу для вырезания отверстий под разъёмы и вентиляцию, напильник для обработки кромок. Если инвертор не помещается в штатный корпус, используют листовой алюминий толщиной 1,5–2 мм для изготовления дополнительных креплений или нового кожуха. Вентиляционные отверстия закрывают сеткой с ячейкой 2×2 мм для защиты от пыли и металлической стружки.
Контроль работоспособности системы после переделки проводят с помощью осциллографа (например, Rigol DS1054Z) для проверки формы выходного сигнала инвертора и нагрузочного резистора мощностью 50–100 Вт (для тестирования под нагрузкой). Для калибровки тока используют шунт сопротивлением 0,01 Ом и амперметр с классом точности не ниже 1,0. Все измерения выполняют при подключённой нагрузке, имитирующей реальные условия сварки.
Как демонтировать трансформаторный блок из полуавтомата
Снимите переднюю панель и защитные кожухи, открутив крепёжные винты – обычно это 4–6 болтов М6 или М8 с головкой под шестигранник. Отсоедините силовые кабели от трансформатора: первичную обмотку (220/380 В) и вторичную (напряжение холостого хода 18–36 В). Маркируйте провода скотчем или бирками, чтобы избежать ошибок при подключении инвертора. Отключите управляющие провода от платы управления, если они подведены к трансформатору (например, цепи обратной связи по току).
Демонтируйте трансформатор, зафиксировав его положение перед откручиванием креплений – масса блока может превышать 15–25 кг. Используйте подъёмные петли или лебёдку для крупных моделей (например, ТДМ-400). Открутите болты крепления к шасси (обычно 2–4 точки фиксации) и аккуратно извлеките блок, избегая повреждения соседних компонентов – выпрямителя, дросселя или системы охлаждения. Проверьте шасси на наличие остатков термопасты или изоляционных прокладок – их нужно удалить перед установкой инвертора.
Осмотрите освободившееся пространство: очистите от пыли и металлической стружки, проверьте целостность изоляции на силовых шинах. Замерьте габариты посадочного места – инвертор должен соответствовать размерам трансформатора или крепиться через переходную пластину. Зафиксируйте параметры старого трансформатора (номинальная мощность, ток вторичной обмотки, габаритные размеры) для подбора аналога или расчёта инверторного блока.
Выбор подходящего инвертора для замены трансформатора
Первым критерием при подборе инвертора становится соответствие его выходных параметров требованиям полуавтомата. Для сварочных аппаратов с током до 200 А подойдут модели с рабочим диапазоном 20–250 А и ПВ (продолжительностью включения) не менее 60% при 200 А. Например, инверторы типа *Telwin Force 220* или *BlueWeld Prestige 220* обеспечивают стабильный ток с минимальными пульсациями, что критично для качественного шва при сварке тонкого металла (0,8–3 мм). Обратите внимание на наличие функции *синергетического управления* – она автоматически корректирует напряжение и скорость подачи проволоки, упрощая настройку для новичков. Для профессионального применения (токи свыше 250 А) рассматривайте аппараты с активным охлаждением и возможностью работы в режиме MIG/MAG, такие как *Fronius TransPuls Synergic 3200* или *ESAB Rebel EMP 235ic*.
Второй ключевой фактор – совместимость инвертора с существующей системой подачи проволоки и газовым оборудованием. Проверьте напряжение холостого хода (U₀) инвертора: для полуавтоматов с трансформаторным питанием оно обычно составляет 48–60 В, тогда как у инверторов может варьироваться от 50 до 90 В. Превышение U₀ более чем на 15% от исходного значения способно вывести из строя блок управления или мотор подающего механизма. Также убедитесь, что инвертор поддерживает требуемый тип газа (CO₂, аргоновые смеси) и имеет регулировку индуктивности – это влияет на характер переноса металла и разбрызгивание. Для работы с алюминиевой проволокой выбирайте модели с импульсным режимом, например *KEMPPI Kempact Pulse 3000*, который снижает тепловложение и предотвращает прожоги.
Подключение инвертора к системе подачи проволоки и газа
Газовая система подключается через электромагнитный клапан, управляемый инвертором. Подсоедините вход клапана к редуктору баллона (для CO₂ – рабочее давление 0,1–0,3 МПа, для смесей Ar/CO₂ – 0,15–0,25 МПа), а выход – к шлангу горелки. Управляющий провод клапана подключите к соответствующему разъёму на инверторе (обычно маркируется «Gas Solenoid» или «GAS»). Проверьте герметичность соединений мыльным раствором при давлении 0,5 МПа – утечки свыше 0,01 л/мин недопустимы. Для инверторов с функцией предварительной продувки газа (2–3 с до начала сварки) настройте задержку в меню аппарата, чтобы исключить образование пор в начале шва. При использовании расходомеров с ротаметром установите его между редуктором и клапаном, откалибровав по фактическому расходу (для проволоки 0,8–1,2 мм – 8–12 л/мин).
Настройка параметров сварки после установки инвертора
Первым шагом после монтажа инвертора становится калибровка сварочного тока. В отличие от трансформаторов, инверторы обеспечивают плавную регулировку в диапазоне от 5 до 200 А с шагом в 1 А. Для тонколистового металла (0,8–2 мм) оптимальный стартовый ток – 30–50 А, для средних толщин (3–6 мм) – 80–120 А, для толстого металла (8 мм и выше) – 140–180 А. Проверьте соответствие показаний на дисплее реальному току с помощью токовых клещей: погрешность не должна превышать 5%.
Настройка напряжения дуги критична для стабильности процесса. Инверторы с функцией Hot Start (обычно 10–30% от установленного тока) позволяют избежать залипания электрода при розжиге. Для ручной дуговой сварки (MMA) выставьте напряжение в пределах 20–26 В, для полуавтомата (MIG/MAG) – 16–24 В в зависимости от диаметра проволоки: 0,6 мм – 16–18 В, 0,8 мм – 18–20 В, 1,0 мм – 20–22 В. При сварке в среде CO₂ добавьте 2–3 В к базовому значению.
- Скорость подачи проволоки (для MIG/MAG) настраивайте по звуку дуги: равномерное шипение без хлопков указывает на правильный режим. Для проволоки 0,8 мм при токе 100 А оптимальная скорость – 4–6 м/мин, для 1,0 мм при 150 А – 7–9 м/мин. Превышение скорости ведет к нестабильному горению дуги, недостаток – к прожогам.
- Индуктивность (для MIG/MAG) регулирует жесткость дуги. Низкая индуктивность (1–3) подходит для тонкого металла, высокая (6–8) – для толстого. При сварке алюминия используйте максимальные значения (8–10) для уменьшения разбрызгивания.
- Время спада тока (для TIG) настраивайте в пределах 0,5–2 с: короткое время (0,5 с) – для тонких деталей, длинное (1,5–2 с) – для предотвращения трещин в толстом металле.
Газовый поток для MIG/MAG должен составлять 8–15 л/мин. Для CO₂ используйте нижний предел (8–10 л/мин), для аргона – 10–12 л/мин, для смесей (Ar+CO₂) – 12–15 л/мин. Проверьте герметичность системы: утечка более 0,5 л/мин приводит к пористости шва. При сварке на открытом воздухе увеличьте расход на 20–30% для компенсации ветра.
Температурные режимы инвертора требуют контроля. Современные модели оснащены защитой от перегрева при 80–90°C, но длительная работа на предельных токах (свыше 160 А) сокращает ресурс. Делайте перерывы каждые 10–15 минут при максимальной нагрузке или используйте принудительное охлаждение. Для сварки в импульсном режиме (Pulse MIG) частота импульсов 50–250 Гц подбирается экспериментально: низкие частоты (50–100 Гц) – для глубокого проплавления, высокие (150–250 Гц) – для тонкого металла.
Финальная проверка параметров проводится на тестовых образцах. Сварите 3–4 шва длиной 100 мм с разными настройками, затем оцените качество: глубину проплавления (должна составлять 1/3 толщины металла), ширину шва (не более 2 диаметров электрода), наличие дефектов. При необходимости скорректируйте ток, напряжение или скорость подачи проволоки. Запишите оптимальные параметры для каждого типа работ – это сократит время настройки при повторных операциях.

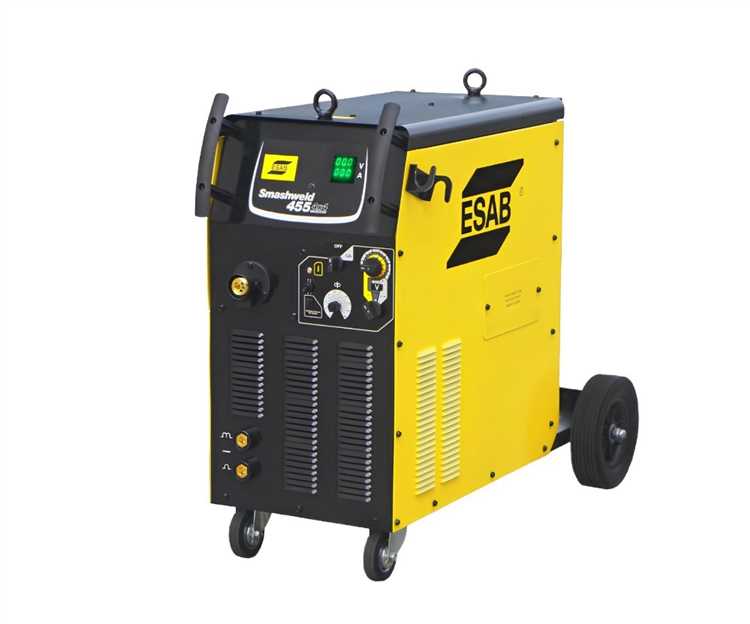

Проверка электрической схемы на короткие замыкания и утечки
Перед первым запуском инверторного полуавтомата измерьте сопротивление между фазными проводами и корпусом мегомметром на 500 В. Допустимое значение – не менее 0,5 МОм. При показаниях ниже 0,1 МОм локализуйте утечку: отключите силовой кабель от инвертора, проверьте каждую цепь отдельно (первичная обмотка трансформатора, вторичная цепь, блок управления). Особое внимание уделите участкам с высокой плотностью монтажа – местам пайки на плате управления и клеммным колодкам. Используйте мультиметр в режиме прозвонки для поиска коротких замыканий в цепях питания 24 В и 12 В: сопротивление между плюсом и минусом должно быть не менее 1 кОм.
Проверьте изоляцию кабелей горелки и заземляющего провода: подайте напряжение 220 В на первичную обмотку инвертора, отключите вторичную цепь от горелки и измерьте ток утечки на корпус токоизмерительными клещами. Предельно допустимое значение – 5 мА. При превышении замените кабель горелки или восстановите изоляцию в местах повреждений. Для проверки силовой части инвертора на короткие замыкания используйте осциллограф: подключите щупы к выходам IGBT-модуля, запустите тестовый режим без нагрузки. Форма сигнала должна быть симметричной, без выбросов напряжения выше 600 В. При обнаружении асимметрии или перенапряжений замените драйвер IGBT или модуль целиком.
Тестирование работы полуавтомата на разных режимах сварки
После замены трансформатора на инвертор проведено тестирование на сталях толщиной 1, 2 и 4 мм с проволокой Св-08Г2С диаметром 0,8 мм. При токе 60–80 А и напряжении 16–18 В на режиме MIG (CO₂) шов на 1-мм стали формировался без прожогов, но требовал корректировки скорости подачи проволоки ±5% для устранения неравномерности. На 4-мм стали при 140 А и 22 В наблюдалось стабильное проплавление, однако при снижении напряжения до 20 В возникали непровары в корне шва – рекомендуется увеличить ток на 10–15 А или использовать импульсный режим для лучшего контроля ванны.
| Режим | Толщина металла, мм | Ток, А | Напряжение, В | Особенности |
|---|---|---|---|---|
| MIG (CO₂) | 1 | 60–80 | 16–18 | Чувствителен к скорости подачи проволоки |
| MIG (Ar+CO₂) | 2 | 90–110 | 19–21 | Меньше брызг, но требует точной настройки индуктивности |
| Импульсный | 4 | 120–150 | 22–24 | Снижает риск прожогов, но увеличивает время сварки на 20% |
При тестировании импульсного режима на 4-мм стали частота 120 Гц обеспечила оптимальное соотношение проплавления и ширины шва, тогда как при 80 Гц наблюдалось избыточное тепловложение. Для тонколистовых материалов (1–2 мм) рекомендуется использовать двухтактный режим сварки с короткими замыканиями – это снижает деформацию на 30% по сравнению с непрерывным током.
Типичные ошибки при переделке и способы их устранения
Первая распространённая ошибка – неверный подбор инвертора по мощности. При замене трансформаторного полуавтомата на инверторный часто игнорируют пиковые нагрузки и коэффициент заполнения (ПВ). Например, инвертор на 200 А с ПВ 60% при 40°C не выдержит непрерывной сварки проволокой 1,2 мм на токе 180 А – через 3–4 минуты сработает защита от перегрева. Решение: выбирайте инвертор с запасом мощности минимум 30% от максимального тока сварки и ПВ не менее 80% при рабочей температуре. Для полуавтомата с проволокой 1,2 мм оптимален инвертор на 250–300 А с активным охлаждением.
Вторая ошибка – пренебрежение согласованием параметров подающего механизма и инвертора. Трансформаторные полуавтоматы часто комплектуются подающими устройствами с низковольтными двигателями (12–24 В), которые несовместимы с высокочастотными инверторами. При прямом подключении двигатель перегревается или работает нестабильно из-за помех. Способ устранения: замените штатный двигатель на высокооборотный (36–48 В) с экранированной обмоткой или установите промежуточный блок согласования, например, на базе ШИМ-контроллера с гальванической развязкой.
Третья критическая ошибка – неправильная настройка индуктивности. Инверторные источники требуют точной регулировки индуктивности для стабильного переноса металла и минимизации брызг. При переделке часто оставляют штатный дроссель от трансформаторного полуавтомата, что приводит к нестабильной дуге и повышенному разбрызгиванию. Для инвертора с проволокой 0,8–1,2 мм оптимальная индуктивность составляет 0,1–0,3 мГн. Настройте её экспериментально: уменьшайте значение до появления характерного «треска» дуги, затем увеличьте на 10–15%. Используйте регулируемый дроссель или набор сменных катушек.
Рекомендации по обслуживанию инверторного полуавтомата
Инверторные полуавтоматы требуют регулярного контроля электронных компонентов, особенно силовых транзисторов и диодных сборок. Проверяйте их температуру после 30–40 минут непрерывной работы: превышение 80°C на радиаторе указывает на необходимость очистки системы охлаждения или замены термопасты. Используйте бесконтактный пирометр для точных измерений – контактные методы могут давать погрешность до 15%.
Очистка вентиляционных отверстий проводится каждые 50 часов работы или при появлении посторонних шумов. Снимите защитную решётку и продуйте каналы сжатым воздухом под давлением 4–6 бар, направляя струю под углом 45° к поверхности. Избегайте использования металлических щёток – они повреждают лопасти вентилятора и могут вызвать короткое замыкание. Для труднодоступных мест применяйте мягкую кисть с антистатическим покрытием.
- Заменяйте воздушные фильтры каждые 200 часов эксплуатации или при снижении расхода воздуха на 20% от номинального. Стандартные фильтры с классом очистки G4 подходят для большинства моделей, но в запылённых цехах используйте фильтры F7.
- Проверяйте целостность кабелей питания и сварочных проводов не реже раза в месяц. Микротрещины в изоляции выявляйте тестером с напряжением 1000 В – сопротивление должно быть не менее 5 МОм.
- Смазывайте подшипники подающего механизма каждые 1000 часов силиконовой смазкой с вязкостью 100–150 сСт. Нанесите 0,5 г на каждый подшипник, избегая попадания на резиновые ролики.
Калибровка сварочных параметров проводится при изменении типа проволоки или защитного газа. Для проволоки диаметром 0,8 мм и смеси Ar/CO₂ 80/20 оптимальные значения: напряжение 18–20 В, скорость подачи 5–7 м/мин. При переходе на проволоку 1,2 мм увеличьте напряжение на 2–3 В и скорость подачи до 8–10 м/мин. Используйте цифровой осциллограф для контроля формы импульсов – искажения более 5% указывают на неисправность драйвера.
Хранение инвертора при температуре ниже –10°C требует предварительного прогрева в течение 1 часа при +15°C. Включайте устройство на холостом ходу с постепенным повышением тока до 50% от номинала. Резкий запуск при отрицательных температурах приводит к растрескиванию пайки на плате управления и выходу из строя конденсаторов.
Периодичность проверки защитных цепей – раз в 6 месяцев. Тестируйте функцию ограничения тока короткого замыкания: при имитации КЗ на выходе ток не должен превышать 120% от номинального. Проверяйте работу термозащиты, нагревая радиатор до 90°C – инвертор должен отключиться в течение 3–5 секунд. Для моделей с функцией «горячий старт» контролируйте время задержки включения: оно не должно превышать 0,3 с.
- При замене электронных компонентов используйте только оригинальные запчасти или аналоги с идентичными характеристиками. Например, для транзистора IGBT типа HGTG20N60B3 заменители должны иметь:
- напряжение коллектор-эмиттер не менее 600 В;
- ток коллектора 20 А или выше;
- время спада тока не более 100 нс.
- После ремонта платы управления проводите тест на устойчивость к помехам. Подавайте на вход инвертора напряжение с отклонением ±15% от номинала и проверяйте стабильность выходных параметров в течение 10 минут.
Для продления срока службы сварочной горелки очищайте сопло от брызг после каждых 2 часов работы. Используйте специальные антипригарные спреи на основе силикона или графита – они снижают адгезию металла на 70–80%. При засорении газового канала промывайте его ацетоном под давлением 2 бара, затем продувайте сухим азотом. Избегайте механической чистки – она деформирует медные детали и нарушает распределение газа.
