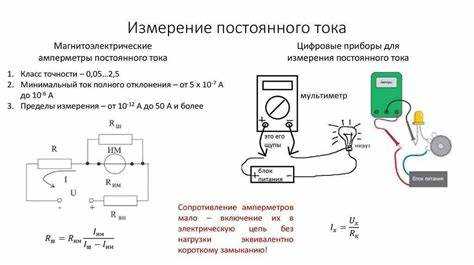

Как померить напряжение на плате мультиметром

Правильное измерение напряжения на плате требует точности и понимания работы мультиметра. Большинство ошибок возникает из-за неправильного выбора режима или диапазона измерений. Перед началом работы убедитесь, что мультиметр настроен на режим постоянного (DCV) или переменного (ACV) напряжения в зависимости от схемы. Для большинства электронных плат используется DCV, так как они питаются от источников постоянного тока.

Диапазон измерений должен быть выше ожидаемого напряжения, но не слишком большим, чтобы избежать потери точности. Например, если плата работает от 5 В, установите диапазон 20 В. Если напряжение неизвестно, начните с максимального диапазона и постепенно снижайте его. Избегайте касания щупами соседних контактов – это может вызвать короткое замыкание и повредить компоненты.

При измерении на микросхемах или чувствительных элементах используйте щупы с тонкими наконечниками или переходники для минимизации риска случайного замыкания. Заземление мультиметра должно быть подключено к общей земле платы (GND), а второй щуп – к точке измерения. Если показания нестабильны, проверьте качество контакта и отсутствие помех от других цепей.

Если мультиметр показывает 0 В или завышенные значения, проверьте полярность подключения и исправность цепи. При работе с высоким напряжением (>30 В) используйте защитные перчатки и изолированные инструменты. Не забывайте отключать питание перед подключением щупов к плате, если это возможно, чтобы избежать повреждения приборов.

Как выбрать режим измерения напряжения на мультиметре

Перед измерением определите тип напряжения: постоянное (DC) или переменное (AC). На мультиметре режимы обозначаются символами: «V=» или «DCV» для постоянного, «V~» или «ACV» для переменного. Ошибка в выборе приведёт к некорректным показаниям или повреждению прибора. Например, измерение сетевого напряжения 220 В в режиме DCV покажет ноль, а попытка замерить батарейку 9 В в режиме ACV даст хаотичные значения.

Выберите диапазон измерений, превышающий ожидаемое напряжение. Большинство мультиметров имеют фиксированные пределы: 200 мВ, 2 В, 20 В, 200 В, 600 В (для DC) и 200 В, 750 В (для AC). Если напряжение неизвестно, начните с максимального диапазона (обычно 600 В или 750 В) и постепенно снижайте. Превышение предела приведёт к перегрузке – на дисплее появится «OL» или «1».

• При работе с автомобильной электрикой (12 В) подойдёт диапазон 20 В.
• Для проверки розеток (220–240 В) установите 750 В AC.

На аналоговых мультиметрах (стрелочных) диапазон выбирается поворотным переключателем, а на цифровых – обычно тем же переключателем, но с дополнительной кнопкой для переключения между DC и AC. Некоторые модели автоматически определяют тип напряжения (Auto Range), но ручной выбор точнее и быстрее в условиях помех или нестабильного сигнала.

Обратите внимание на входные гнёзда мультиметра. Для измерения напряжения используйте гнёзда «VΩ» и «COM». Гнездо «10A» или «mA» предназначено только для токовых измерений – подключение к нему при замере напряжения выведет прибор из строя. На некоторых моделях гнездо «VΩ» совмещено с другими функциями, но всегда маркировано отдельно.

При измерении переменного напряжения учитывайте частоту сигнала. Стандартные мультиметры рассчитаны на частоты до 400–1000 Гц. Для сетевого напряжения (50–60 Гц) это не критично, но при работе с ШИМ-сигналами (например, 20 кГц) показания будут занижены. В таких случаях используйте осциллограф или мультиметр с расширенным частотным диапазоном.

После выбора режима подключите щупы параллельно измеряемой цепи. Красный щуп – к точке с положительным потенциалом (для DC) или фазе (для AC), чёрный – к земле или нулю. Не касайтесь металлических частей щупов во время измерения – это исказит результат и может быть опасно при высоком напряжении. Для точности дождитесь стабилизации показаний (1–2 секунды).

Подготовка мультиметра к работе: проверка щупов и батареи

Перед измерением напряжения на плате убедитесь, что мультиметр исправен. Начните с визуального осмотра щупов: трещины на изоляции, окисление наконечников или повреждение проводов – признаки необходимости замены. Даже микроскопические дефекты могут исказить показания или создать короткое замыкание. Для проверки целостности щупов переведите мультиметр в режим прозвонки (символ диода или звукового сигнала) и соедините наконечники. Если прибор не издает звук или сопротивление превышает 0,5 Ом, щупы требуют ремонта или замены.

Проверьте батарею мультиметра: разряженный элемент питания приводит к нестабильным показаниям или полному отказу прибора. У большинства моделей напряжение батареи отображается на экране при включении (например, «LOW BAT» или значок батареи). Если такой индикации нет, измерьте напряжение на контактах батарейного отсека: для 9-вольтовой батареи оно должно быть не ниже 7,5 В, для элементов типа AA/AAA – не менее 1,2 В на каждый. При падении напряжения ниже этих значений замените батарею, даже если прибор еще работает.

Очистите наконечники щупов от окислов и загрязнений. Используйте мелкозернистую наждачную бумагу (P600–P1000) или ластик для удаления оксидной пленки с металлических частей. После очистки протрите наконечники спиртом или изопропанолом для удаления остатков абразива и жировых отложений. Это снизит контактное сопротивление и предотвратит ложные показания при измерениях на платах с низким током.

Проверьте механическую фиксацию щупов в гнездах мультиметра. Вставьте их до упора и слегка покачайте: люфт указывает на износ разъемов или ослабление контактов. Если щупы выпадают или болтаются, подтяните крепежные винты на задней панели прибора (если предусмотрены) или замените разъемы. Не используйте мультиметр с поврежденными гнездами – это чревато обрывом цепи во время измерений или случайным коротким замыканием.

Для проверки точности мультиметра в режиме измерения напряжения используйте эталонный источник. Подойдет новая щелочная батарея типа AA (1,5 В) или лабораторный блок питания с калиброванным выходом. Сравните показания мультиметра с эталонным значением: допустимое отклонение для бытовых моделей – ±1% от измеряемой величины. Если погрешность выше, прибор требует калибровки или ремонта. Запомните: даже незначительная неточность может привести к ошибкам при диагностике плат.

Перед работой с чувствительными компонентами (например, микросхемами) отключите функцию автоматического выбора диапазона. Установите ручной режим измерения напряжения с запасом по верхнему пределу (например, 20 В для цепей 5 В). Это исключит броски напряжения при переключении диапазонов, которые могут повредить полупроводниковые элементы. Также убедитесь, что мультиметр не находится в режиме измерения тока – случайное подключение в таком режиме к источнику напряжения выведет прибор из строя.

Храните мультиметр с отключенными щупами и выключенным питанием. Это продлит срок службы батареи и предотвратит случайные замыкания в сумке с инструментами. Если прибор не используется длительное время, извлеките батарею, чтобы избежать утечки электролита. Для моделей с литиевыми элементами питания соблюдайте рекомендации производителя по хранению: некоторые батареи теряют емкость при глубоком разряде или перегреве.

Определение точек для измерения напряжения на плате

Начинайте с анализа принципиальной схемы или документации к плате. Ищите контрольные точки (test points), обозначенные как TP1, TP2 или аналогичными метками – они специально выведены для диагностики. Если схемы нет, ориентируйтесь на ключевые компоненты: входные и выходные контакты стабилизаторов напряжения (например, LM7805, AMS1117), пины микроконтроллеров (VCC, VDD, GND) и разъемы питания. Измеряйте напряжение относительно общего провода (GND), который часто подключен к металлическим частям корпуса или выделенным площадкам на плате.

При диагностике цифровых плат проверяйте напряжение на линиях питания периферийных устройств: 3,3 В для логики, 5 В для USB, 12 В для интерфейсов SATA. На платах с несколькими источниками питания (например, материнские платы ПК) измеряйте напряжения на дросселях импульсных стабилизаторов – падение более 0,2 В относительно номинала указывает на перегрузку или неисправность силового ключа. Для точных измерений переключайте мультиметр в режим DCV с запасом по диапазону (например, 20 В для цепей 5 В).

Правильное подключение щупов к контактам платы

Перед измерением убедитесь, что чёрный щуп подключён к гнезду COM мультиметра, а красный – к гнезду VΩmA (или VΩ для высоковольтных измерений). При работе с низковольтными цепями (до 20 В) используйте щупы с тонкими игольчатыми наконечниками – они минимизируют риск короткого замыкания между соседними контактами. Для плат с мелким шагом (например, 0,5 мм) применяйте адаптеры или зажимы типа «крокодил» с изолированными губками, чтобы избежать случайного касания соседних дорожек. Если плата находится под напряжением, сначала подключайте чёрный щуп к точке с нулевым потенциалом (земле), затем красный – к измеряемой точке. Это снижает вероятность повреждения компонентов статическим разрядом.

Измерение постоянного и переменного напряжения: различия в настройках

Выбор режима мультиметра зависит от типа измеряемого напряжения. Для постоянного напряжения (DC) используйте положение V⎓ или DCV, для переменного (AC) – V~ или ACV. Ошибка в выборе режима приведёт к некорректным показаниям или повреждению прибора. Например, при измерении 220 В переменного тока в режиме DC мультиметр покажет 0 В или случайные значения.

Диапазоны измерений настраиваются по-разному. Для постоянного напряжения типичные пределы: 200 мВ, 2 В, 20 В, 200 В, 600 В. Для переменного – 200 В и 600 В (реже 750 В). Всегда начинайте с максимального диапазона, чтобы избежать перегрузки. Если показания близки к нулю, переключайтесь на более низкий предел. Пример: измеряя 12 В батареи, начните с 20 В DC, а не с 200 мВ.

• Постоянное напряжение: полярность имеет значение. Красный щуп подключайте к положительному контакту, чёрный – к отрицательному. При обратном подключении мультиметр покажет отрицательное значение.
• Переменное напряжение: полярность не важна. Щупы можно подключать в любом порядке, так как напряжение меняет направление с частотой 50 Гц (в бытовой сети).
• Частота измеряемого сигнала влияет на точность. Большинство мультиметров корректно работают с переменным напряжением до 400–1000 Гц. Для более высоких частот используйте специализированные приборы.

Форма сигнала переменного напряжения также влияет на показания. Мультиметры измеряют среднеквадратичное (RMS) значение синусоидального сигнала. Для несинусоидальных сигналов (например, ШИМ) используйте приборы с функцией True RMS. Обычные мультиметры в таких случаях дадут погрешность до 40%. Пример: измеряя напряжение на выходе диммера, True RMS покажет 110 В, а обычный мультиметр – 90 В.

Безопасность при измерении переменного напряжения выше 30 В требует особого внимания. Используйте щупы с изолированными ручками и категорией CAT III или выше. Для постоянного напряжения опасность представляют токи короткого замыкания, поэтому избегайте касания щупами соседних контактов. При работе с высоковольтными цепями (например, 400 В DC) применяйте дополнительные средства защиты: перчатки, коврики, защитные очки.

Как избежать короткого замыкания при измерениях

Перед началом работы отключите питание платы. Даже маломощные цепи могут вызвать искрение при случайном касании щупами соседних контактов. Если плата питается от аккумулятора, извлеките его или отсоедините разъём. Для плат с конденсаторами большого номинала (свыше 100 мкФ) разрядите их через резистор 1–10 кОм, чтобы исключить остаточный заряд.

Используйте щупы с изолированными наконечниками. Стандартные щупы мультиметра часто имеют оголённые металлические части длиной 3–5 мм, что увеличивает риск замыкания. Замените их на щупы с силиконовыми или пластиковыми колпачками, оставляющими открытым только 1–2 мм металла. Альтернатива – термоусадочная трубка, надёжно фиксирующая изоляцию.

Переключите мультиметр в режим измерения напряжения до подключения щупов. Случайное включение в режим прозвонки или измерения тока приведёт к короткому замыканию через низкоомный вход прибора. Для аналоговых мультиметров установите предел измерения выше ожидаемого напряжения (например, 20 В для цепей 5 В), чтобы избежать повреждения стрелки.

Фиксируйте щупы одной рукой, удерживая их за изолированные части. Вторая рука должна оставаться свободной или опираться на непроводящую поверхность. Это предотвращает случайное касание других элементов платы и снижает риск замыкания через тело оператора. При работе с высоковольтными цепями (свыше 50 В) используйте диэлектрические перчатки.

Измеряйте напряжение между точками с известной полярностью. На платах с маркировкой «+» и «−» или «GND» сначала подключайте чёрный щуп к общей земле, затем красный – к точке измерения. Для SMD-компонентов используйте игольчатые щупы с диаметром наконечника 0,3–0,5 мм, чтобы точно попадать в контактные площадки без соскальзывания.

Проверяйте целостность щупов перед каждым использованием. Микротрещины в изоляции или обрыв провода внутри кабеля могут привести к замыканию при нажатии. Прозвоните щупы мультиметром в режиме измерения сопротивления (должно быть 0 Ом), затем проверьте изоляцию между щупами и корпусом прибора (сопротивление должно стремиться к бесконечности).

При работе с многослойными платами или плотным монтажом используйте лупу с подсветкой. Это позволяет контролировать положение щупов и исключает случайное касание соседних дорожек. Для плат с шагом контактов менее 1 мм применяйте специальные адаптеры с пружинными зажимами, фиксирующими щуп на одном контакте без риска соскальзывания.

Чтение показаний мультиметра: что означают цифры и символы

На дисплее мультиметра отображаются не только числовые значения, но и единицы измерения, префиксы и служебные символы. Например, «2.500 V» означает 2,5 вольта с разрешением до тысячных долей, а «OL» (Overload) – превышение диапазона измерений. Если перед числом стоит минус, полярность щупов перепутана: красный подключён к отрицательному потенциалу, чёрный – к положительному. При измерении переменного напряжения (символ «~» или «ACV») показания всегда положительные, так как прибор отображает действующее значение (RMS). Для постоянного напряжения («–» или «DCV») знак важен: он указывает направление тока.

Префиксы перед единицами измерения сокращают запись: «m» (милли-) – 10⁻³, «μ» (микро-) – 10⁻⁶, «k» (кило-) – 10³. Так, «4.72 mV» – это 0,00472 вольта, а «1.200 kΩ» – 1200 ом. Если мультиметр показывает «1.» без единиц, вероятно, выбран неверный режим (например, измерение тока вместо напряжения). В режиме прозвонки диодов («→|–») значение в вольтах соответствует падению напряжения на p-n-переходе: 0,5–0,7 В для кремниевых диодов, 0,2–0,3 В для германиевых.

Символы на дисплее предупреждают о состоянии прибора: «BAT» или значок батареи – низкий заряд, «AUTO» – автоматический выбор диапазона, «HOLD» – фиксация последнего показания. При измерении сопротивления «0.L» или «0.00» указывает на короткое замыкание, а «1.» (с точкой) – на обрыв цепи. Для точных измерений учитывайте погрешность: у бюджетных моделей она составляет ±(0,5% + 2 ед. младшего разряда), у профессиональных – ±(0,05% + 1 ед.). Всегда сверяйтесь с инструкцией к конкретной модели: расположение символов и их значение могут отличаться.

Типичные ошибки при измерении напряжения и как их исправить

Первая ошибка – неправильный выбор режима мультиметра. Часто пользователи путают постоянное (DC) и переменное (AC) напряжение, устанавливая переключатель в положение «AC» при проверке цепей постоянного тока, например, на плате питания 5 В. Это приводит к некорректным показаниям или их отсутствию. Перед измерением уточните тип напряжения в цепи: для батарей, блоков питания и микросхем – DC, для сетевых источников – AC. Если мультиметр поддерживает автоматический выбор диапазона, активируйте его, но для точности лучше выставлять диапазон вручную, начиная с максимального (например, 20 В для 12-вольтовых цепей).

Вторая распространённая проблема – измерение напряжения без учёта полярности. При подключении щупов к цепи постоянного тока красный щуп должен касаться положительной точки, чёрный – отрицательной (или «земли»). Перепутанные щупы на дисплее покажут отрицательное значение, что может ввести в заблуждение, особенно при проверке маломощных сигналов. В цепях переменного тока полярность не критична, но для постоянного тока всегда сверяйтесь со схемой или маркировкой на плате. Если полярность неизвестна, используйте режим «автополярности» (если есть) или измеряйте с максимальным диапазоном, чтобы избежать повреждения прибора.

Третья ошибка – измерение напряжения под нагрузкой без учёта падения напряжения. Например, при проверке батареи 9 В мультиметр может показать 8,5 В без нагрузки, но подключение устройства снизит значение до 7 В из-за внутреннего сопротивления. Чтобы получить реальные данные, измеряйте напряжение непосредственно на контактах нагрузки или используйте эквивалентное сопротивление (например, резистор 10 Ом для проверки батареи). Также избегайте измерений в цепях с высоким импедансом (например, входы операционных усилителей), где даже малый ток от мультиметра исказит результат – используйте режим высокого входного сопротивления (обычно 10 МОм).

Четвёртая ошибка – игнорирование влияния паразитных наводок. При измерении малых напряжений (менее 1 В) на длинных проводах или вблизи работающих импульсных источников питания мультиметр может фиксировать помехи. Для минимизации наводок используйте экранированные щупы, сократите длину проводов и измеряйте напряжение как можно ближе к точке интереса. В сложных случаях переключите мультиметр в режим усреднения (если доступен) или используйте осциллограф для анализа сигнала. Также проверьте заземление прибора: некачественное заземление может добавлять шум до 50–100 мВ.

Пятая ошибка – работа с мультиметром без проверки его калибровки. Даже новые приборы могут иметь погрешность до ±1% от диапазона, а со временем она увеличивается. Перед ответственными измерениями проверьте мультиметр на известном источнике напряжения, например, на эталонной батарее 1,5 В или лабораторном источнике питания. Если показания отличаются более чем на 0,5% (для цифровых моделей), откалибруйте прибор согласно инструкции или замените его. Особое внимание уделите щупам: повреждённые или окисленные контакты добавляют сопротивление до 0,5 Ом, что критично при измерении токов или низкоомных цепей.

Безопасность при работе с электрическими платами

Перед началом измерений отключите питание платы и разрядите высоковольтные конденсаторы. Даже при отключенном источнике остаточный заряд в конденсаторах ёмкостью свыше 10 мкФ может сохраняться до нескольких минут и вызвать поражение током до 50 мА – достаточное для фибрилляции сердца. Используйте разрядный резистор 1–10 кОм или специализированный инструмент, например, ESD-разрядник, для безопасного снятия напряжения. Избегайте касания токоведущих частей руками: сопротивление сухой кожи составляет 100–600 кОм, но при влажности или порезах оно падает до 1–5 кОм, увеличивая риск поражения.

Работайте одной рукой, держа вторую за спиной или в кармане, чтобы исключить путь тока через сердце. Мультиметр должен быть сертифицирован по CAT III 600 В или выше для измерений на платах с сетевым питанием. Проверяйте целостность щупов перед каждым использованием: трещины в изоляции или обрыв провода могут привести к короткому замыканию. При работе с платами на 220 В и выше используйте изолирующие перчатки класса 00 (до 500 В) и подставку из диэлектрического материала, например, текстолита или резины. Не измеряйте напряжение на платах с повреждённой изоляцией или следами коррозии – это может вызвать дуговой разряд.

Документирование результатов измерений для дальнейшего анализа

Фиксируйте не только числовые значения напряжения, но и условия измерения: модель мультиметра, диапазон измерений, режим (AC/DC), положение щупов на плате. Например, запись «U=3.32 В (DC, 20 В диапазон, щупы на TP5 и GND, мультиметр Fluke 17B+)» исключает двусмысленность при повторных проверках.

Используйте единый формат записи для всех измерений. Стандартизированная структура: дата, время, точка измерения (номер тестовой площадки или обозначение на схеме), измеренное значение, погрешность прибора (указана в паспорте). Пример: «12.05.2024 14:30 | TP3 | 5.04 В ±0.05 В».

Для плат с несколькими контрольными точками создайте карту измерений. Нарисуйте упрощенную схему платы с обозначением точек и их ожидаемыми значениями. Прикладывайте фото платы с наклеенными стикерами или метками, где проводились замеры. Это сокращает время на поиск точек при последующих проверках.

Документируйте динамические изменения напряжения. Если напряжение нестабильно, фиксируйте минимальное, максимальное и среднее значения за период наблюдения. Указывайте длительность измерения: «U_min=4.85 В, U_max=5.12 В, t=30 с». Для пульсирующих сигналов добавляйте частоту и форму сигнала (например, «пилообразный, 100 Гц»).

Сохраняйте данные в электронном виде с возможностью поиска. Форматы: CSV для числовых данных, PDF для схем и фотографий. Пример структуры CSV-файла:

Для анализа трендов используйте графики. Постройте зависимость напряжения от времени или температуры. Инструменты: Excel, LibreOffice Calc или специализированные программы (например, LabVIEW). Отмечайте на графиках критические пороги (например, «нижний предел 4.75 В»).

Привязывайте измерения к конкретным событиям. Если напряжение падает при подключении нагрузки, фиксируйте тип нагрузки и её параметры: «При подключении модуля Wi-Fi (I=250 мА) U_TP3 снизилось до 4.92 В». Это помогает выявлять зависимости и устранять неисправности.

Храните документацию в облаке или корпоративной сети с доступом для команды. Используйте системы контроля версий (Git) для отслеживания изменений. Пример структуры папок: «/Проект_X/Измерения/2024-05-12_Плата_V1.2/». Добавляйте README-файл с описанием методики измерений и используемого оборудования.
