Как посчитать частоту на осциллографе

Частота сигнала – ключевой параметр в электронике, радиотехнике и автоматизации. Осциллограф позволяет измерять её с точностью до долей герца, но только при правильной настройке прибора. Стандартные методы – использование курсоров или автоматических измерений – дают погрешность до 1–3% в зависимости от модели осциллографа и формы сигнала. Для сигналов с частотой выше 1 МГц критически важно учитывать полосу пропускания прибора: если она ниже 5-кратной частоты сигнала, результаты будут искажены.

Перед началом измерений убедитесь, что осциллограф откалиброван. Большинство современных моделей (например, Rigol DS1054Z, Keysight DSOX1102G) имеют встроенную функцию самокалибровки, которую нужно запускать при изменении температуры окружающей среды более чем на 5°C. Для аналоговых осциллографов проверьте положение регулятора VOLTS/DIV – он должен быть в положении, при котором сигнал занимает 60–80% экрана по вертикали. Это минимизирует влияние шумов и нелинейности усилителей.

При работе с несинусоидальными сигналами (прямоугольными, треугольными) частота определяется по периоду повторения основной гармоники. Осциллографы с функцией FFT (например, Tektronix TBS1202B) позволяют визуализировать спектр сигнала и выделить доминирующую частоту, но для ручных измерений достаточно зафиксировать расстояние между двумя соседними фронтами или пиками. Важно: при измерении периода используйте горизонтальную шкалу TIME/DIV с разрешением не хуже 10 точек на период сигнала, иначе погрешность превысит 5%.

Для сигналов с частотой ниже 10 Гц рекомендуется использовать режим Roll или увеличивать время развёртки до 100 мс/дел и более. Это позволяет избежать эффекта «дрожания» изображения и точно зафиксировать момент пересечения сигналом нулевого уровня. В случае высокочастотных сигналов (свыше 100 МГц) применяйте пробники с активным усилителем и компенсируйте ёмкость кабеля, чтобы избежать завала фронтов. Помните: даже качественный пассивный пробник вносит паразитную ёмкость до 10–15 пФ, что искажает форму сигнала на частотах выше 50 МГц.

Как подключить осциллограф к источнику сигнала без помех

Для минимизации помех используйте коаксиальные кабели с волновым сопротивлением 50 Ом, если источник сигнала имеет аналогичное выходное сопротивление. При работе с высокочастотными сигналами (свыше 10 МГц) выбирайте кабели с низкими потерями, например, RG-58 или RG-174, и избегайте длинных проводов – оптимальная длина не должна превышать 1 метр. Заземляйте экран кабеля только с одной стороны, чтобы предотвратить образование контуров заземления, которые становятся источником наводок на частотах выше 1 МГц.

Подключайте осциллограф к источнику через активные пробники с высоким входным импедансом (1 МОм || 10–20 пФ) для сигналов низкой и средней частоты (до 100 МГц). Для частот выше 100 МГц применяйте дифференциальные пробники с CMRR не менее 60 дБ, чтобы подавить синфазные помехи. Избегайте использования «крокодилов» – замените их на BNC-разъемы или специализированные зажимы типа «мини-граббер» для точечного контакта с минимальной паразитной емкостью.

Размещайте осциллограф и источник сигнала на одном заземленном металлическом столе или используйте антистатический коврик с заземлением через резистор 1 МОм. Отключите от сети все посторонние устройства (блоки питания, мониторы, роутеры) в радиусе 1 метра, так как их импульсные преобразователи создают помехи на частотах 50–200 кГц. Если сигнал слабый (менее 100 мВ), экранируйте кабель дополнительной оплеткой или поместите его в металлическую трубку, заземленную в одной точке.

Перед измерением проверьте целостность кабеля и пробника с помощью генератора сигналов: подайте синусоиду 1 В на частоте 1 кГц и убедитесь, что форма сигнала на экране не искажена. Для цифровых сигналов используйте триггер по фронту с гистерезисом не менее 50 мВ, чтобы исключить ложные срабатывания от шумов. При работе с импульсными источниками (например, ШИМ) отключите встроенные фильтры осциллографа и используйте режим «Hi-Res» для снижения джиттера.

Настройка входного канала для точного отображения формы сигнала

Первым шагом выберите правильный тип входа: AC для переменного сигнала или DC для постоянной составляющей. Режим AC блокирует постоянную составляющую, что критично при анализе слабых сигналов на фоне смещения, например, в аудиотехнике. Режим DC сохраняет все компоненты сигнала, включая смещение, и подходит для импульсных последовательностей с постоянной составляющей, таких как ШИМ-сигналы.

Установите коэффициент вертикального усиления (V/div) так, чтобы сигнал занимал 60–80% экрана по вертикали. Например, для синусоиды амплитудой 3 В выберите 1 V/div, чтобы избежать ограничения по амплитуде и сохранить детали формы. При слишком высоком усилении сигнал будет обрезан, при низком – потеряется разрешение.

Настройте положение нулевой линии (Position) по центру экрана для симметричных сигналов или сместите её вниз, если анализируете однополярные импульсы. Это исключит искажения из-за ограничения по верхнему или нижнему краю экрана. Для сигналов с большим смещением (например, +5 В) используйте режим DC и сместите нулевую линию вниз на 2–3 деления.

Выберите полосу пропускания канала в зависимости от частоты сигнала. Для сигналов до 1 МГц достаточно полосы 20 МГц, для высокочастотных (10 МГц и выше) – не менее 100 МГц. Ограничение полосы снижает высокочастотные шумы, но при этом срезает фронты импульсов. Например, для сигнала с фронтом 5 нс требуется полоса не менее 70 МГц (по формуле BW = 0.35 / t_rise).

Включите режим 50 Ом для согласования импеданса при работе с высокочастотными сигналами (выше 10 МГц) или при подключении через коаксиальный кабель. В режиме 1 МОм входная ёмкость осциллографа (обычно 10–20 пФ) может искажать фронты импульсов. Для сигналов с частотой ниже 1 МГц режим 1 МОм предпочтительнее, так как не нагружает источник.

Отключите фильтры, если они не требуются для подавления шумов. Встроенные фильтры нижних частот (например, 20 МГц) сглаживают сигнал, но искажают фронты. Используйте их только при анализе низкочастотных сигналов с высоким уровнем шума, например, в схемах с импульсными источниками питания.

Проверьте калибровку канала с помощью встроенного генератора тестового сигнала (обычно 1 кГц, 1 В). Если амплитуда или форма не соответствуют эталону, выполните калибровку согласно инструкции к осциллографу. Для прецизионных измерений (например, в метрологии) используйте внешний калибратор с погрешностью не более 0.1%.

Подключите пробник с учётом его характеристик. Пассивные пробники 10:1 снижают нагрузку на цепь, но уменьшают амплитуду сигнала в 10 раз. Для сигналов ниже 1 В используйте пробники 1:1 или активные пробники с высоким входным импедансом. Убедитесь, что пробник компенсирован: подстройте его ёмкость с помощью тестового сигнала, чтобы избежать искажений фронтов и выбросов.

Выбор режима развертки для стабильной синхронизации

Режим развертки определяет, как осциллограф отображает сигнал во времени. Для стабильной синхронизации критически важен выбор между автоматическим, нормальным и однократным режимами. Автоматический режим подходит для периодических сигналов с частотой выше 20 Гц, так как он самостоятельно подстраивает уровень запуска, но при низких частотах или нестабильных сигналах может давать «дрожание» изображения.

Нормальный режим требует ручной настройки уровня синхронизации, но обеспечивает стабильное отображение даже при нерегулярных сигналах. Его используют для анализа импульсных последовательностей с частотой ниже 10 Гц или при наличии шумов. Если сигнал имеет сложную форму (например, ШИМ), нормальный режим позволяет зафиксировать конкретный фронт для точного измерения.

Однократный режим применяется для захвата одиночных или редко повторяющихся событий. Он полезен при диагностике переходных процессов, таких как скачки напряжения или срабатывание реле. Однако для его активации требуется предварительная настройка триггера, иначе сигнал может быть пропущен. В этом режиме осциллограф ожидает событие, соответствующее заданным условиям, и останавливает развертку после захвата.

Для сигналов с высокой частотой (выше 1 МГц) оптимален режим растяжки развертки. Он позволяет детализировать короткие импульсы, увеличивая масштаб по времени без потери синхронизации. Например, при анализе фронтов сигнала с частотой 10 МГц растяжка в 10 раз дает разрешение 10 нс/дел, что достаточно для измерения времени нарастания.

Автоматический режим: частота сигнала >20 Гц, периодические сигналы.
Нормальный режим: частота <10 Гц, импульсные сигналы, шум.
Однократный режим: одиночные события, переходные процессы.
Растяжка развертки: сигналы >1 МГц, детализация фронтов.

При работе с сигналами, содержащими постоянную составляющую, используйте режим AC-связи. Он устраняет смещение по постоянному току, улучшая синхронизацию на высоких частотах. Например, для сигнала с амплитудой 5 В и смещением 2 В AC-связь позволит избежать ложных срабатываний триггера из-за постоянной составляющей.

Если сигнал имеет переменную частоту (например, ЧМ-модуляция), выбирайте режим синхронизации по фронту с гистерезисом. Это предотвращает многократные срабатывания триггера на одном фронте. Гистерезис в 5–10% от амплитуды сигнала обычно достаточен для стабилизации изображения.

Для сложных сигналов, таких как цифровые шины (I2C, SPI), используйте режим синхронизации по шаблону. Он позволяет задать последовательность логических уровней, при которой происходит запуск развертки. Например, для захвата пакета данных по SPI можно настроить триггер на последовательность «1-0-1» в линии тактового сигнала, что исключит ложные срабатывания на шумовых выбросах.

Использование курсоров для измерения периода сигнала

Разместите первый курсор на фронте или спаде сигнала – точке, где форма волны пересекает нулевой уровень или достигает пикового значения. Второй курсор установите на аналогичную точку следующего периода. Осциллограф автоматически вычислит разницу между позициями курсоров (ΔT) и отобразит её в микросекундах (мкс), миллисекундах (мс) или наносекундах (нс). Например, если ΔT = 200 мкс, период сигнала равен 200 мкс, а частота – 5 кГц (1/ΔT).

Для повышения точности используйте масштабирование. Увеличьте временную развёртку (сек/дел) так, чтобы на экране отображалось 2–3 периода сигнала. Это позволит точнее позиционировать курсоры на характерных точках. Избегайте установки курсоров на участках с шумами или искажениями – выбирайте стабильные участки сигнала. Если сигнал нестабилен, включите режим усреднения (Average) для сглаживания формы волны.

Современные осциллографы поддерживают автоматическое измерение периода через курсоры. После установки курсоров нажмите кнопку «Measure» или аналогичную, чтобы осциллограф зафиксировал значение ΔT. Некоторые модели позволяют сохранять результаты в память или экспортировать их через USB. Например, осциллографы серии Rigol DS1000Z отображают ΔT с разрешением до 1 нс при временной развёртке 5 нс/дел.

При работе с несинусоидальными сигналами (прямоугольными, треугольными) курсоры устанавливайте на однотипные фронты. Для прямоугольного сигнала выбирайте середину переднего или заднего фронта. Если сигнал имеет джиттер (временные флуктуации), измеряйте несколько периодов и усредняйте результаты. Например, при ΔT1 = 100 мкс, ΔT2 = 102 мкс, ΔT3 = 99 мкс средний период составит 100,3 мкс.

Ошибки при измерении возникают из-за неверного позиционирования курсоров или неправильной настройки развёртки. Если курсоры установлены на разные фронты (например, передний и задний), результат будет некорректным. Проверяйте, чтобы оба курсора находились на одном и том же типе фронта. Также следите за тем, чтобы сигнал занимал не менее 50% экрана по вертикали – это снижает влияние шумов на точность измерений.

Для быстрой проверки частоты используйте формулу: частота (Гц) = 1 / период (с). Например, при ΔT = 250 мкс (0,00025 с) частота равна 4 кГц. На осциллографах с функцией автоматического расчёта частоты это значение отображается сразу после установки курсоров. Если осциллограф не поддерживает автоматический расчёт, используйте внешний калькулятор или встроенные вычислительные функции прибора.

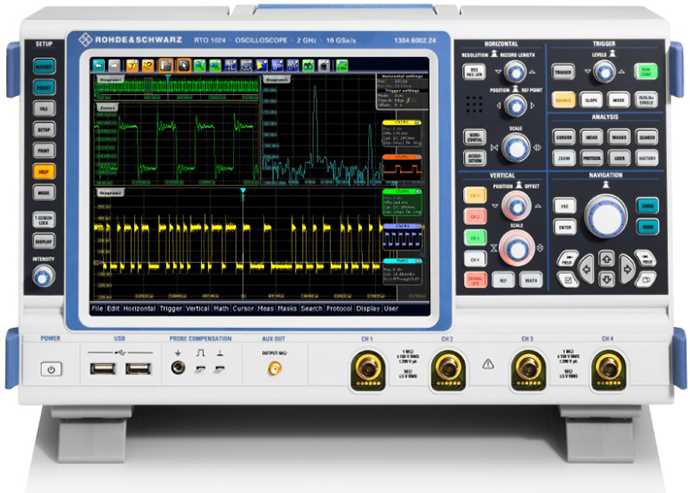

Расчет частоты по измеренному периоду с учетом погрешностей

Частота сигнала определяется как обратная величина периода: f = 1/T, где T – измеренный период в секундах. Однако реальные осциллографы вносят погрешности, связанные с разрешением временной развертки, нелинейностью развертки и дискретизацией. Например, при использовании осциллографа с разрешением 10 бит и частотой дискретизации 1 Гвыб/с погрешность измерения периода может достигать ±0,1% для сигналов с частотой до 10 МГц. Для минимизации ошибки рекомендуется измерять период по нескольким периодам сигнала (например, 10) и усреднять результат.

Систематическая погрешность осциллографа указывается в технической документации. Например, для бюджетных моделей она составляет ±(1% от измеренного значения + 0,1% от полной шкалы). Если период измерен как 500 мкс на шкале 1 мс, погрешность составит ±(0,01·500 + 0,001·1000) = ±6 мкс. При расчете частоты f = 1/(500·10^-6) = 2 кГц итоговая погрешность частоты определяется по формуле Δf = f·(ΔT/T), где ΔT – абсолютная погрешность периода. В данном случае Δf = 2000·(6/500) = 24 Гц.

Случайные погрешности возникают из-за шумов и нестабильности сигнала. Для их учета проводят многократные измерения (не менее 10) и рассчитывают среднеквадратичное отклонение (СКО). Если СКО периода составило 2 мкс при среднем значении 500 мкс, относительная случайная погрешность равна 0,4%. При расчете частоты это даст дополнительную неопределенность ±8 Гц. Итоговая погрешность частоты определяется как квадратичная сумма систематической и случайной составляющих: Δf_общ = √(Δf_сист² + Δf_случ²) = √(24² + 8²) ≈ 25,3 Гц.

Для сигналов с неидеальной формой (например, зашумленных или с несимметричными фронтами) погрешность измерения периода увеличивается. В таких случаях рекомендуется использовать режим усреднения осциллографа (если доступен) или программную фильтрацию. При измерении периода по фронтам сигнала важно выбирать уровень запуска (trigger level) на линейном участке фронта, чтобы избежать искажений из-за шумов. Например, для сигнала с амплитудой 1 В уровень запуска лучше установить на 50% (0,5 В), а не на 10% или 90%, где влияние шумов максимально.

При работе с высокочастотными сигналами (>100 МГц) погрешность измерения периода дополнительно возрастает из-за ограниченной полосы пропускания осциллографа. Например, осциллограф с полосой 200 МГц вносит затухание сигнала на частоте 200 МГц до 70,7% от истинного значения, что искажает форму сигнала и увеличивает погрешность измерения периода. Для корректных измерений частота сигнала не должна превышать 1/5 полосы пропускания осциллографа. Если это условие не выполняется, необходимо использовать осциллограф с более высокой полосой или применять корректирующие коэффициенты, указанные в документации.

Проверка калибровки осциллографа перед измерениями

Калибровка осциллографа – обязательный этап перед точными измерениями частоты. Большинство современных приборов оснащены встроенным генератором калибровочного сигнала (обычно меандр 1 кГц с амплитудой 0,5–1 В). Подключите щуп к выходу CAL или PROBE COMP и убедитесь, что на экране отображается стабильный прямоугольный сигнал без искажений фронтов. Если форма сигнала отличается от эталонной (например, скругленные углы или выбросы), отрегулируйте компенсацию щупа с помощью подстроечного конденсатора на разъеме. Для аналоговых осциллографов дополнительно проверьте смещение луча по вертикали и горизонтали при нулевом входном сигнале – отклонение не должно превышать 1 деления шкалы.

Для цифровых осциллографов с автоматическими измерениями выполните следующие действия:

Активируйте режим измерения частоты встроенного калибровочного сигнала. Показания должны совпадать с номиналом (например, 1 кГц ±1%).
Проверьте временную развертку: при установке 1 мс/дел сигнал должен занимать ровно 1 период на 10 делениях.
Оцените уровень шума: при максимальной чувствительности (например, 1 мВ/дел) амплитуда шума не должна превышать 2–3 мВ.

Если отклонения превышают допустимые значения, обратитесь к руководству по эксплуатации для выполнения процедуры самокалибровки (обычно через меню Utility → Calibration).

Особое внимание уделите проверке при работе с высокочастотными сигналами (свыше 10 МГц). Используйте аттенюатор 10:1 и коаксиальный кабель с волновым сопротивлением 50 Ом. Подключите генератор сигналов к осциллографу через тройник и согласованную нагрузку, затем сравните измеренную частоту с установленной на генераторе. Расхождение не должно превышать 0,1% для частот до 100 МГц и 0,5% для более высоких. При значительных отклонениях замените щуп или кабель – их характеристики критически влияют на точность измерений в ВЧ-диапазоне.

Определение типа сигнала для корректной интерпретации данных

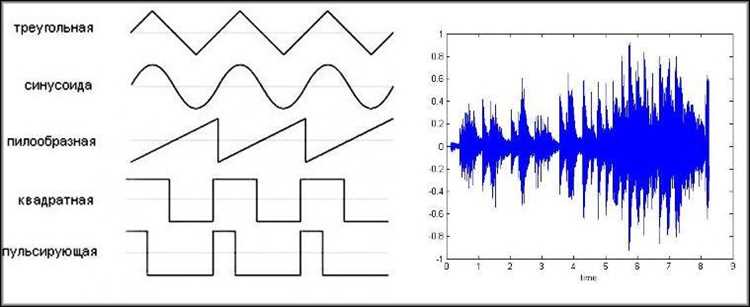

Перед измерением частоты осциллографом критически важно идентифицировать тип сигнала: синусоидальный, прямоугольный, треугольный, импульсный или шумовой. Для синусоидальных сигналов частота определяется по расстоянию между двумя соседними пиками (период T), а для прямоугольных – по длительности высокого или низкого уровня. Импульсные сигналы требуют анализа скважности (отношение периода к длительности импульса), так как их частота может зависеть от ширины импульса, а не только от периода. Шумовые сигналы не имеют выраженной периодичности, и их анализ на осциллографе ограничен оценкой спектра через БПФ (быстрое преобразование Фурье), если прибор поддерживает эту функцию.

Для сигналов с модуляцией (AM, FM, PWM) стандартные методы измерения частоты дают некорректные результаты. Например, в случае ШИМ (широтно-импульсной модуляции) частота несущей определяется по периоду импульсов, а информационный сигнал – по изменению их ширины. Осциллографы с функцией измерения параметров импульсов (например, Keysight InfiniiVision или Tektronix TBS2000B) автоматически вычисляют частоту несущей и коэффициент заполнения. При отсутствии таких функций используйте курсорные измерения: установите курсоры на фронты двух соседних импульсов и считайте значение периода с экрана.

Неправильная интерпретация типа сигнала приводит к ошибкам в расчетах. Например, измерение частоты прямоугольного сигнала с выбросами на фронтах без учета гистерезиса триггера даст завышенные значения. Для минимизации погрешностей настройте уровень триггера на 50% амплитуды сигнала и используйте режим «Edge» с фронтом, соответствующим типу сигнала (нарастающий для положительных импульсов, спадающий – для отрицательных). В случае сложных сигналов (например, многоуровневых или с помехами) переключитесь в режим «Pulse Width» или «Runt» для стабильной синхронизации.

Устранение шумов и наводок при слабых сигналах

Настройка осциллографа критически важна для выделения полезного сигнала. Включите режим усреднения (averaging) с числом выборок 16–64 – это уменьшает случайный шум в √N раз, где N – количество усреднений. Для периодических сигналов используйте режим синхронизации по фронту (edge trigger) с гистерезисом 5–10% от амплитуды сигнала, чтобы избежать ложных срабатываний. Если сигнал содержит высокочастотные помехи, примените аппаратный фильтр нижних частот с частотой среза на 20–30% выше максимальной частоты полезного сигнала – например, для сигнала 1 кГц установите фильтр на 1,2–1,3 кГц.

Экранирование: поместите измерительную схему в металлический корпус с заземлением через короткий провод сечением не менее 2,5 мм². Соедините экран кабеля с корпусом только с одной стороны, чтобы избежать контуров заземления.
Развязка: используйте ферритовые бусины на входных линиях осциллографа для подавления ВЧ-помех. Для сигналов постоянного тока добавьте керамические конденсаторы 0,1 мкФ между линией и землей вблизи входного разъема.
Питание: запитывайте схему от линейного стабилизатора напряжения вместо импульсного источника – это снижает уровень шума на 15–25 дБ в диапазоне до 1 МГц.

При работе с особо слабыми сигналами (менее 1 мВ) используйте предусилители с низким уровнем шума (например, AD8421 с входным шумом 3 нВ/√Гц). Подключайте их максимально близко к источнику сигнала, чтобы минимизировать длину незащищенных проводников. Если сигнал содержит постоянную составляющую, применяйте AC-связь на входе осциллографа, но учитывайте, что это искажает низкочастотные компоненты ниже 10 Гц. Для точных измерений проводите калибровку пробников при каждом изменении условий (температура, влажность) – дрейф параметров может достигать 5% за час работы.

Сравнение результатов с эталонными значениями частоты

После измерения частоты сигнала на осциллографе полученные данные необходимо сопоставить с эталонными значениями. Допустимая погрешность зависит от класса точности прибора и условий измерения. Для стандартных цифровых осциллографов с полосой пропускания до 100 МГц отклонение не должно превышать ±0,5% при частоте до 10 МГц и ±1% при частоте свыше 50 МГц. Если разница больше, проверьте калибровку прибора или наличие внешних помех.

При работе с генераторами сигналов в качестве эталона используйте сертифицированные устройства с погрешностью не более ±0,1%. Например, для сигнала 1 кГц эталонное значение должно находиться в пределах 999–1001 Гц. Если осциллограф показывает 995 Гц, это указывает на необходимость корректировки временной развертки или замены щупов на более высокочастотные (например, с полосой 200 МГц вместо 50 МГц).

Для сигналов с нестабильной частотой (например, ШИМ-сигналы) сравнивайте среднее значение за 10–20 периодов. Используйте функцию усреднения осциллографа (если доступна) или ручной расчет по формуле: f = 1 / (T_ср), где T_ср – средний период. При отклонении более ±2% от эталонного значения проверьте источник сигнала на джиттер или нелинейные искажения.

В случаях, когда эталонное значение неизвестно, используйте частотомер с погрешностью не хуже ±0,01% для верификации. Если осциллограф и частотомер показывают разные результаты, причиной может быть неверная настройка триггера или ограниченная полоса пропускания канала. Для сигналов выше 100 МГц применяйте осциллографы с полосой не менее 500 МГц и аттенюаторы 10:1 для снижения влияния паразитных емкостей.
