Литий-ионные и свинцово-кислотные аккумуляторы требуют периодической разрядки для поддержания емкости и продления срока службы. Неконтролируемый процесс может привести к перегреву, возгоранию или повреждению элементов. В домашних условиях безопасность зависит от выбора метода, контроля параметров и соблюдения технических ограничений.
Для разрядки используйте нагрузку с сопротивлением, соответствующим характеристикам аккумулятора. Например, для 12-вольтового свинцово-кислотного аккумулятора емкостью 7 А·ч подойдет лампа накаливания мощностью 5–10 Вт. Ток разряда не должен превышать 0,1C (для 7 А·ч – 0,7 А), а напряжение на клеммах – опускаться ниже 10,5 В. Литий-ионные элементы разряжайте до 3,0–3,2 В на банку, избегая глубокого разряда ниже 2,5 В.
Контролируйте процесс с помощью мультиметра. Подключайте нагрузку через провода сечением не менее 1,5 мм² для предотвращения перегрева. Измеряйте напряжение каждые 15–30 минут, особенно при приближении к нижнему пределу. Для литий-ионных аккумуляторов используйте BMS-плату или специализированный разрядник с защитой от переразряда.
Избегайте разрядки вблизи легковоспламеняющихся материалов. Проводите процедуру в проветриваемом помещении или на открытом воздухе, так как некоторые аккумуляторы выделяют водород при разряде. Храните разряженные элементы при температуре 10–25 °C и влажности не выше 60% для предотвращения коррозии контактов.
Для автоматической разрядки используйте зарядные устройства с функцией балансировки или разрядные модули на базе резисторов и MOSFET-транзисторов. Такие устройства отключают нагрузку при достижении заданного напряжения, исключая риск переразряда. Пример схемы: резистор 10 Ом мощностью 10 Вт, подключенный через полевой транзистор IRFZ44N с управлением от микроконтроллера.
Какие инструменты и материалы понадобятся для разрядки аккумулятора
Для контролируемой разрядки свинцово-кислотных, литий-ионных или NiMH аккумуляторов потребуется нагрузочный резистор с мощностью не менее 20 Вт и сопротивлением, рассчитанным по формуле R = U²/P, где U – напряжение аккумулятора, P – желаемая мощность разряда (например, 5–10 Вт для 12-вольтовой батареи). Подойдут проволочные резисторы типа ПЭВ или керамические на 10–50 Ом. Избегайте углеродных резисторов – они перегреваются и теряют стабильность.
Мультиметр с функцией измерения постоянного напряжения (диапазон до 20 В) и тока (до 10 А) необходим для мониторинга процесса. Выбирайте прибор с погрешностью не более 0,5% и защитой от перегрузки. Для точного контроля используйте два мультиметра: один для напряжения, второй – для тока. Цифровые модели предпочтительнее аналоговых из-за меньшей инерционности.
Термопара типа K с диапазоном измерений от –50°C до +250°C и термометр на её основе позволят отслеживать нагрев аккумулятора и резистора. Критическая температура для литий-ионных батарей – 60°C, для свинцово-кислотных – 45°C. При превышении этих значений разрядку следует немедленно прекратить. Бесконтактные инфракрасные термометры не подходят из-за низкой точности на металлических поверхностях.
Соединительные провода с сечением не менее 2,5 мм² для токов до 10 А и 4 мм² для больших нагрузок обеспечат минимальное падение напряжения. Используйте провода с силиконовой изоляцией, выдерживающей температуру до 200°C. Наконечники типа «банан» или крокодилы с серебряным покрытием снизят контактное сопротивление. Избегайте скруток – они окисляются и увеличивают сопротивление цепи.
Разрядный стенд или самодельная конструкция из негорючего материала (текстолит, керамика) предотвратит короткое замыкание и возгорание. Для литий-ионных аккумуляторов обязателен огнеупорный контейнер (например, из стали толщиной 1 мм) на случай теплового разгона. Вентиляция помещения должна обеспечивать отвод газов, особенно при работе со свинцово-кислотными батареями.
Защитные средства включают диэлектрические перчатки класса 0 (напряжение до 1000 В), очки с боковой защитой и фартук из негорючей ткани. Для нейтрализации электролита при утечке подготовьте раствор пищевой соды (100 г на 1 л воды) и ветошь. При работе с литий-ионными аккумуляторами держите под рукой огнетушитель класса D или песок для тушения металлических пожаров.
Дополнительно пригодится секундомер или таймер с точностью до секунды для фиксации времени разряда, а также блокнот для записи параметров: начального и конечного напряжения, тока, температуры, времени. Эти данные позволят оценить ёмкость аккумулятора и выявить деградацию. Для автоматизации процесса используйте программируемое реле или Arduino с датчиками напряжения и тока, настроенное на отключение при достижении порогового значения.
Как правильно подключить нагрузку для контролируемой разрядки
Контролируемая разрядка аккумулятора требует точного подбора нагрузки, чтобы избежать перегрева, короткого замыкания или неравномерного разряда. Оптимальная мощность нагрузки зависит от ёмкости аккумулятора и его типа. Для свинцово-кислотных батарей рекомендуется ток разряда в пределах 0,1–0,2C (где C – ёмкость в ампер-часах), для литий-ионных – 0,5–1C. Превышение этих значений приводит к снижению ресурса или повреждению.
В качестве нагрузки используйте резисторы, лампы накаливания или специализированные разрядные модули. Резисторы подбираются по формуле R = U² / P, где U – напряжение аккумулятора, P – желаемая мощность разряда. Например, для 12-вольтовой батареи с током разряда 2 А (24 Вт) потребуется резистор сопротивлением 6 Ом и мощностью не менее 30 Вт. Лампы накаливания удобны визуальным контролем: потускнение нити указывает на снижение напряжения.
- Подключайте нагрузку только через мультиметр в режиме измерения тока, чтобы отслеживать реальные значения. Параллельное подключение вольтметра позволит контролировать напряжение на клеммах.
- Используйте провода сечением не менее 2,5 мм² для токов до 10 А и 4 мм² для больших значений. Тонкие провода перегреваются, искажая результаты.
- Избегайте последовательного соединения нагрузок без расчёта: суммарное сопротивление может превысить допустимые пределы.
Для литий-ионных аккумуляторов критически важно не допускать падения напряжения ниже 2,5 В на элемент. Используйте BMS (систему управления батареей) или внешний контроллер разряда с функцией отключения при достижении порогового значения. Свинцово-кислотные батареи менее чувствительны, но разряд ниже 10,5 В (для 12-вольтовых) сокращает срок службы.
При разрядке нескольких аккумуляторов в сборке подключайте нагрузку параллельно, если они одного типа и ёмкости. Последовательное соединение требует балансировки: разница в напряжении между элементами более 0,1 В приводит к неравномерному разряду. Для точного контроля используйте отдельные нагрузки на каждый элемент.
Температура аккумулятора во время разрядки не должна превышать 40 °C. При нагреве свыше 50 °C немедленно отключите нагрузку и дайте батарее остыть. Для охлаждения используйте вентилятор, но избегайте прямого обдува холодным воздухом – резкий перепад температур вреден.
После завершения разрядки отключите нагрузку и дайте аккумулятору «отдохнуть» 1–2 часа перед замером остаточного напряжения. Это исключит влияние поляризации электродов на показания. Храните разряженные батареи в прохладном месте, но не допускайте замерзания электролита (для свинцово-кислотных – ниже −15 °C).
Пошаговая инструкция по разрядке автомобильного аккумулятора лампочкой
Подготовьте лампочку мощностью 20–55 Вт с цоколем H4, H7 или аналогичным, рассчитанную на напряжение 12 В. Избегайте светодиодных ламп – они потребляют мало тока и не обеспечат равномерную разрядку. Проверьте состояние аккумулятора: напряжение на клеммах должно быть не ниже 12,6 В, а плотность электролита – в пределах 1,27–1,29 г/см³. Если показатели ниже, зарядите батарею перед разрядкой.
Отсоедините аккумулятор от автомобиля, сняв сначала минусовую, затем плюсовую клемму. Подключите лампочку напрямую к клеммам: один провод к «+», второй к «−». Для удобства используйте зажимы типа «крокодил». Измерьте начальное напряжение мультиметром – оно должно падать на 0,1–0,2 В в течение первых 10 минут. Если падение резкое (более 0,5 В), проверьте контакты и целостность лампы.
Контролируйте процесс каждые 30 минут. При напряжении 11,8–12,0 В отключите лампочку на 10–15 минут, чтобы избежать глубокого разряда. Для аккумуляторов емкостью 60 А·ч разрядка до 10,5 В займет 8–12 часов при использовании лампы 55 Вт. Не допускайте падения напряжения ниже 10,5 В – это критично для свинцово-кислотных батарей и сокращает их ресурс.
После достижения 10,5 В отсоедините лампочку и оставьте аккумулятор на 1 час. Повторно измерьте напряжение: если оно поднялось выше 12,0 В, разрядка прошла неравномерно – повторите процедуру с новой лампой. Для восстановления батареи зарядите её током 10% от емкости (например, 6 А для 60 А·ч) до напряжения 14,4–14,8 В.
Храните разряженный аккумулятор при температуре 5–15 °C, избегая минусовых значений. Повторную разрядку проводите не чаще 1 раза в 3 месяца. Если батарея не держит заряд после процедуры, проверьте её на сульфатацию или замените. Лампочку после использования утилизируйте – она не подходит для повторного применения из-за перегрева нити.
Как использовать резисторы для безопасной разрядки литий-ионных батарей
Резисторы – простой и эффективный способ контролируемой разрядки литий-ионных аккумуляторов. Они позволяют снизить напряжение батареи до безопасного уровня без риска перегрева или возгорания. Для корректной работы необходимо подобрать резистор с подходящим сопротивлением и мощностью, исходя из параметров батареи.
Основной параметр при выборе резистора – его сопротивление, измеряемое в омах (Ом). Для разрядки литий-ионного аккумулятора с номинальным напряжением 3,7 В и емкостью 2000 мАч рекомендуется использовать резистор сопротивлением 5–10 Ом. Это обеспечит ток разряда в пределах 0,37–0,74 А, что безопасно для большинства батарей.
Мощность резистора (Вт) должна быть достаточной, чтобы избежать перегрева. Формула расчета: P = U² / R, где U – напряжение батареи, R – сопротивление резистора. Для аккумулятора на 3,7 В и резистора 5 Ом мощность составит: (3,7)² / 5 ≈ 2,74 Вт. Выбирайте резистор с запасом мощности, например, 5 Вт, чтобы исключить перегрев.
Процесс разрядки требует постоянного контроля напряжения. Подключите мультиметр параллельно резистору и следите за показаниями. Критическое напряжение для литий-ионных батарей – 2,5–3,0 В на ячейку. При достижении этого уровня отключите резистор, чтобы избежать глубокого разряда, который может повредить аккумулятор.
- Используйте провода с сечением не менее 1,5 мм² для подключения резистора, чтобы минимизировать потери и нагрев.
- Размещайте резистор на негорючей поверхности, например, керамической плитке или металлическом листе.
- Избегайте разрядки при температуре выше 40°C или ниже 0°C – это снижает эффективность и безопасность процесса.
Для ускоренной разрядки можно использовать несколько резисторов, соединенных параллельно. Например, два резистора по 10 Ом дадут эквивалентное сопротивление 5 Ом, но распределят нагрузку, снизив риск перегрева. Однако не превышайте допустимый ток разряда для вашей батареи, указанный в технической документации.
Некоторые литий-ионные аккумуляторы имеют встроенную защиту от глубокого разряда. Если батарея отключается при напряжении выше 3,0 В, не пытайтесь обойти защиту – это может привести к необратимому повреждению. В таких случаях используйте специализированные зарядные устройства с функцией разрядки.
После разрядки дайте батарее «отдохнуть» 1–2 часа перед повторным использованием или хранением. Это позволит стабилизировать внутренние процессы и избежать скачков напряжения. Храните разряженные аккумуляторы при напряжении 3,0–3,3 В на ячейку в прохладном месте, чтобы продлить срок их службы.

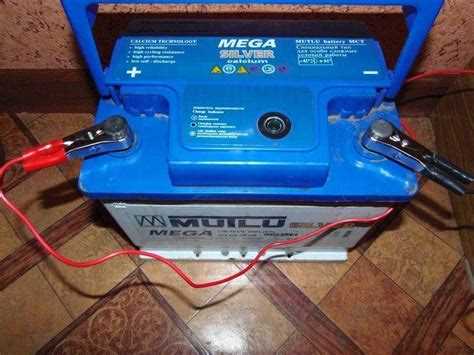

Какие параметры нужно контролировать во время разрядки аккумулятора
Во время разрядки аккумулятора критически важно отслеживать напряжение на клеммах – оно не должно опускаться ниже порогового значения, специфичного для типа батареи. Для свинцово-кислотных аккумуляторов минимальное напряжение составляет 1,75–1,8 В на элемент (10,5–10,8 В для 12-вольтовой батареи), для литий-ионных – 2,5–3,0 В на ячейку. Превышение этих значений приводит к необратимой деградации активной массы или образованию дендритов. Используйте мультиметр с точностью не ниже 0,1 В или специализированный монитор разряда с функцией автоматического отключения при достижении заданного порога.
Температура корпуса аккумулятора не должна превышать 40–45°C для большинства типов (исключение – высокотемпературные LiFePO₄, выдерживающие до 60°C). Превышение этих значений ускоряет коррозию электродов и разложение электролита. Контролируйте температуру бесконтактным пирометром или термопарой, закреплённой на середине корпуса. При нагреве свыше 50°C немедленно прекратите разрядку и дайте батарее остыть до 25–30°C. Ток разряда должен соответствовать C-рейтингу аккумулятора: для стартерных батарей – 0,1–0,2C, для тяговых – 0,5–1C. Превышение тока на 20% сокращает ресурс на 30–40%.
Ошибки, которые могут привести к повреждению аккумулятора при разрядке
Глубокий разряд ниже 10,5 В для свинцово-кислотных или 2,5 В на ячейку для литий-ионных аккумуляторов вызывает необратимые химические изменения. Например, у LiFePO4 снижение напряжения до 2,0 В на элемент приводит к деградации катода и потере до 30% емкости после первого такого случая. Для AGM-аккумуляторов разряд ниже 10,8 В провоцирует сульфатацию пластин, сокращая срок службы на 50–70%. Используйте мультиметр с точностью ±0,1 В и отключайте нагрузку при достижении критических значений, указанных в спецификации производителя.
Применение нерегулируемой нагрузки, например, ламп накаливания без контроля тока, вызывает перегрев и локальные перегрузки. Для аккумулятора емкостью 60 А·ч оптимальный ток разряда – 3–6 А (0,05–0,1C); превышение в 2–3 раза ускоряет износ активной массы. Литий-полимерные батареи при разряде током выше 1C теряют до 15% емкости за 50 циклов. Подключайте нагрузку через резисторы или специализированные разрядные устройства с функцией стабилизации тока и защиты от короткого замыкания.
Как хранить аккумулятор после разрядки до нужного уровня
После контролируемой разрядки аккумулятора до 40–60% от номинальной ёмкости (для литий-ионных – 3,7–3,8 В на ячейку, для свинцово-кислотных – 12,4–12,6 В) его необходимо правильно подготовить к хранению. Несоблюдение условий приводит к деградации активных материалов, коррозии электродов или глубокому саморазряду. Первым шагом станет очистка корпуса от пыли, влаги и следов электролита (если применимо) – используйте безворсовую ткань и изопропиловый спирт с концентрацией не менее 70%.
Температура хранения критически важна: для большинства типов аккумуляторов оптимальный диапазон – +10…+25°C. Превышение +30°C ускоряет химические реакции, сокращая срок службы на 20–30% за год, а при –10°C и ниже возможна необратимая потеря ёмкости. Избегайте мест с резкими перепадами температур (например, балконы, неотапливаемые гаражи). Для литий-ионных батарей особенно опасна высокая влажность – используйте герметичные контейнеры с силикагелем или вакуумные пакеты.
- Литий-ионные (Li-ion, LiPo): храните при 40–50% заряда, проверяйте напряжение каждые 3–6 месяцев. Если оно упало ниже 3,6 В на ячейку, подзарядите до 3,7–3,8 В.
- Свинцово-кислотные (AGM, гелевые): поддерживайте уровень заряда 70–80% (12,6–12,8 В). Раз в 2–3 месяца проводите подзарядку до 100% для предотвращения сульфатации.
- Никель-металлгидридные (NiMH): оптимальный уровень – 40%. Храните в прохладном месте, избегайте полного разряда перед длительным хранением.
Изоляция от металлических предметов и других аккумуляторов предотвращает короткие замыкания. Для этого используйте индивидуальные пластиковые кейсы или диэлектрические чехлы. Не складывайте батареи штабелями – даже небольшое давление может повредить корпус или вызвать микроразряды. Если аккумулятор хранится в устройстве (например, ноутбуке), отсоедините его от материнской платы, чтобы исключить паразитные токи.
Регулярный мониторинг состояния – ключ к долгой службе. Для литий-ионных батарей используйте специализированные тестеры (например, LiitoKala Lii-500) или мультиметры с точностью не ниже 0,01 В. Свинцово-кислотные аккумуляторы проверяйте ареометром (плотность электролита должна быть 1,24–1,26 г/см³). Записывайте показания в журнал – резкое падение напряжения или плотности сигнализирует о неисправности.
При хранении более 12 месяцев проведите цикл восстановления: для литий-ионных – разряд до 3,0 В и заряд до 4,2 В (1 цикл), для свинцово-кислотных – десульфатацию импульсным зарядным устройством. Избегайте хранения вблизи источников тепла (радиаторы, прямые солнечные лучи) и магнитных полей (динамики, трансформаторы). Если аккумулятор не планируется использовать дольше 2 лет, рассмотрите вариант его утилизации – деградация может сделать его непригодным даже при соблюдении всех условий.
Когда и зачем нужно полностью разряжать аккумулятор перед зарядкой
Для NiCd-аккумуляторов полный цикл разрядки-зарядки проводят каждые 1–3 месяца при активном использовании, чтобы восстановить емкость. Используйте для этого нагрузку, соответствующую 0,1–0,2C (например, для батареи 2000 мА·ч ток разряда должен быть 200–400 мА). Избегайте разряда до нуля у Li-ion – это приводит к необратимой деградации электролита и сокращению срока службы на 20–30%. Для них оптимальный диапазон заряда – 20–80%.
Разрядка до минимально допустимого напряжения помогает калибровать контроллеры заряда в устройствах с NiMH-аккумуляторами. Без этого индикатор заряда может показывать неверные данные, например, 30% при фактических 5%. Для калибровки подключите нагрузку (лампочку или резистор) и следите за напряжением мультиметром. Прекратите разряд при достижении порогового значения, чтобы избежать повреждения элементов.
В редких случаях полная разрядка Li-ion-аккумуляторов допустима только перед длительным хранением (более 6 месяцев). В этом случае снизьте заряд до 30–40% и разрядите до 2,5–3 В на ячейку, чтобы минимизировать саморазряд и коррозию. Хранить литиевые батареи в полностью разряженном состоянии нельзя – это приводит к потере емкости и невозможности последующей зарядки. Для NiCd и NiMH хранение в разряженном виде безопасно, но требует полного цикла зарядки перед использованием.
