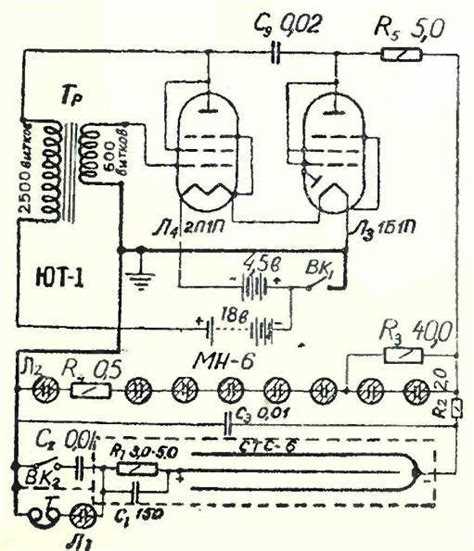

Как сделать дозиметр своими руками

Радиационный фон окружает нас повсюду – от строительных материалов до космических лучей. Стандартный уровень естественного фона составляет 0,1–0,2 мкЗв/ч, но в некоторых регионах он может превышать 0,3 мкЗв/ч, что требует контроля. Самодельный дозиметр на базе счетчика Гейгера-Мюллера СБМ-20 или J305 способен регистрировать бета- и гамма-излучение с чувствительностью 0,01 мкЗв/ч. Для сборки потребуется минимальный набор компонентов: высоковольтный модуль на 400 В, микроконтроллер Arduino Nano, резисторы 10 МОм и 4,7 МОм, а также динамик или пьезоизлучатель для звуковой индикации.

Счетчик Гейгера работает по принципу газового разряда: при попадании ионизирующей частицы в трубку возникает импульс тока, который усиливается и обрабатывается микроконтроллером. Для стабильной работы напряжение на аноде должно быть в пределах 380–420 В – превышение этого значения приведет к ложным срабатываниям, а занижение – к потере чувствительности. В схеме используется делитель напряжения на резисторах для формирования сигнала, который затем поступает на цифровой вход Arduino. Частота импульсов напрямую зависит от уровня радиации: при 0,1 мкЗв/ч счетчик фиксирует 10–20 импульсов в минуту, а при 1 мкЗв/ч – до 200 импульсов.

Ключевой этап сборки – калибровка прибора. Для этого потребуется эталонный источник излучения, например, Cs-137 с активностью 1 мкКи, или сравнение показаний с заводским дозиметром в условиях повышенного фона (например, рядом с гранитными плитами или старыми часами со светящимся циферблатом). Программная часть включает подсчет импульсов за фиксированный интервал времени (обычно 10–60 секунд) и пересчет их в эквивалентную дозу по формуле: D = (N × K) / T, где N – количество импульсов, K – коэффициент счетчика (для СБМ-20 – 0,006 мкЗв/имп), T – время измерения в часах.

Готовое устройство можно разместить в корпусе из пластика или алюминия толщиной 1–2 мм – металл частично экранирует бета-излучение, но не влияет на гамма-кванты. Для питания подойдет литий-ионный аккумулятор 18650 с напряжением 3,7 В и емкостью 2000 мА·ч, которого хватит на 10–12 часов непрерывной работы. При сборке особое внимание уделите изоляции высоковольтных цепей: используйте термоусадочные трубки и избегайте касания проводов голыми руками во избежание пробоя.

Собери дозиметр дома за 5 шагов: схема и детали

Для сборки простого дозиметра потребуется счетчик Гейгера-Мюллера типа СБМ-20 или его аналог (например, J305β). Эти детекторы чувствительны к бета- и гамма-излучению, имеют рабочее напряжение 400 В и ток потребления около 0,1 мА. Приобрести их можно на радиорынках или в интернет-магазинах электронных компонентов. Важно проверить дату выпуска: счетчики старше 10 лет могут иметь сниженную чувствительность.

Схема строится на базе микроконтроллера ATtiny85 или Arduino Nano. Первый компактнее и дешевле, второй удобнее для отладки. Питание – от батареи 9 В или аккумулятора 18650 через повышающий преобразователь на микросхеме MT3608, который обеспечит стабильные 400 В для счетчика. Для индикации используйте пьезоизлучатель или светодиод: каждый импульс от счетчика будет сопровождаться звуковым сигналом или вспышкой.

Ключевой элемент – высоковольтный модуль. Его можно собрать на транзисторе IRF840 и трансформаторе от старого блока питания (например, от ЭЛТ-монитора). Первичная обмотка – 10 витков провода 0,5 мм, вторичная – 1000 витков провода 0,1 мм. Альтернатива – готовый модуль на базе микросхемы MC34063, который проще в настройке. Напряжение на выходе должно быть откалибровано мультиметром с высоковольтным щупом.

Подключите счетчик к микроконтроллеру через резистор 1 МОм для ограничения тока. Импульсы с анода счетчика подаются на цифровой вход контроллера (например, D2 на Arduino). Программа считает количество импульсов за фиксированный интервал (обычно 10–60 секунд) и переводит их в микрозиверты в час по формуле: мощность дозы (мкЗв/ч) = (количество импульсов × 0,006) / время измерения (мин). Коэффициент 0,006 зависит от типа счетчика и может корректироваться.

Корпус изготовьте из алюминиевой фольги или металлической коробки для экранирования от электромагнитных помех. Счетчик разместите в отдельном отсеке с окном из тонкой слюды или пластика для пропускания бета-частиц. Провода высоковольтной части экранируйте и закрепите термоусадкой. Перед первым включением проверьте изоляцию мультиметром на сопротивление не менее 10 МОм между высоковольтными цепями и корпусом.

Калибровку проведите с источником слабого излучения, например, солью KCl (хлорид калия), содержащей природный изотоп калий-40. Измерьте фон вдали от источника, затем поднесите счетчик к соли на расстояние 1 см. Мощность дозы должна увеличиться на 0,1–0,2 мкЗв/ч. Если показания не меняются, проверьте напряжение на счетчике и целостность цепей. Готовое устройство протестируйте в разных условиях: на улице, в помещении, рядом с гранитными поверхностями.

Какие компоненты понадобятся для самодельного дозиметра

Основой любого самодельного дозиметра служит детектор ионизирующего излучения. Наиболее доступный вариант – счётчик Гейгера-Мюллера типа СБМ-20 или его современные аналоги, например, J305βγ. Эти трубки чувствительны к бета- и гамма-излучению, имеют рабочее напряжение 400 В и позволяют регистрировать частицы с энергией от 0,1 до 1,25 МэВ. При выборе обращайте внимание на ток потребления: у СБМ-20 он составляет 0,015 мА, что критично для портативных устройств.

Для питания счётчика потребуется высоковольтный источник напряжения (ВИП). Оптимальное решение – модуль на базе DC-DC преобразователя, например, MT3608 или XL6009, с последующим умножением напряжения до 400–500 В. Альтернативой служат готовые модули типа «HV Power Supply» на 400 В, которые продаются на AliExpress или в радиомагазинах. Важно обеспечить стабильность напряжения: колебания более ±5% приведут к ложным срабатываниям или пропуску импульсов.

Звуковая индикация реализуется через пьезоизлучатель или динамик с усилителем на транзисторе, например, BC547. Импульсы от счётчика подаются на базу транзистора через резистор 1–10 кОм, что позволяет генерировать щелчки при каждом срабатывании. Для визуальной индикации подойдут светодиоды с токоограничивающими резисторами 220–470 Ом. Красный светодиод с яркостью 1000 мкд обеспечит заметный сигнал даже при дневном свете.

Корпус дозиметра должен экранировать электронные компоненты от внешних помех. Подойдёт алюминиевый или стальной корпус толщиной 0,5–1 мм, либо пластиковый с внутренним покрытием фольгой. Для крепления счётчика Гейгера используйте изоляционные стойки из текстолита или фторопласта, чтобы избежать утечек тока. Вентиляционные отверстия диаметром 2–3 мм необходимы для циркуляции воздуха, но их следует закрыть мелкой сеткой, чтобы исключить попадание пыли.

Дополнительные компоненты зависят от функционала устройства. Для записи данных потребуется microSD-модуль с картой памяти формата FAT32. Если планируется подключение к ПК, используйте преобразователь USB-UART на базе чипа CH340G. Для калибровки дозиметра понадобится эталонный источник излучения, например, слабый бета-источник на основе стронция-90 активностью 0,1–1 мкКи. Без калибровки показания будут относительными, а не абсолютными.

Перечень ключевых компонентов с ориентировочными характеристиками:

Где купить или как изготовить счетчик Гейгера для сборки

Готовые счетчики Гейгера продаются на специализированных площадках и в магазинах радиодеталей. Наиболее доступные модели – советские СБМ-20, СИ-8Б или их китайские аналоги M4011. Купить их можно на:

• AliExpress – поиск по запросам «Geiger counter tube» или «СБМ-20». Цена от 500 до 2000 рублей. Обращайте внимание на отзывы и рейтинг продавца.
• eBay – часто встречаются б/у советские трубки по цене 800–3000 рублей. Проверяйте описание на наличие повреждений.
• Радиорынки и магазины электроники – например, «Чип и Дип», «Платан» или местные лавки. Цены выше, но можно осмотреть товар перед покупкой.

Для самостоятельного изготовления счетчика Гейгера потребуется газоразрядная трубка и схема высоковольтного преобразователя. Основные компоненты:

• Трубка СБМ-20 (рабочее напряжение 400 В) или LND 712 (для альфа-, бета- и гамма-излучения).
• Высоковольтный модуль на базе DC-DC преобразователя (например, MT3608 или XL6009).
• Микроконтроллер (Arduino Nano, STM32) для обработки сигналов.
• Резисторы, конденсаторы, диоды (1N4007) и транзисторы (например, 2N3904).

Схемы высоковольтных преобразователей для счетчиков Гейгера доступны на форумах радиолюбителей. Популярные варианты:

• На базе 555 таймера – простая схема с регулируемым напряжением до 500 В. Подходит для СБМ-20.
• На трансформаторе обратной связи – более стабильное напряжение, но сложнее в настройке.
• Готовые модули – например, «Geiger counter HV module» на AliExpress (цена 300–800 рублей).

Если нет возможности купить готовую трубку, можно попытаться изготовить самодельный детектор на основе неоновой лампы. Принцип работы:

1. Возьмите неоновую лампу типа ТН-0,2 или ТН-0,3.
2. Подайте на нее напряжение 80–120 В через резистор 1–2 МОм.
3. Подключите лампу к микроконтроллеру через делитель напряжения.
4. При попадании ионизирующего излучения лампа будет кратковременно зажигаться, что зафиксирует контроллер.

Чувствительность такого детектора низкая, но для экспериментов он подойдет.

Для сборки полноценного дозиметра потребуется калибровка. Источники эталонного излучения:

• Калибровочные источники – например, Cs-137 или Co-60 с активностью 0,1–1 мкКи. Продаются в лабораториях радиационной безопасности или на eBay.
• Природные источники – гранитные плиты, старые часы со светящимся циферблатом (радий-226).
• Онлайн-калькуляторы – для грубой оценки по фоновым значениям (например, 0,1–0,2 мкЗв/ч в помещении).

При выборе трубки обращайте внимание на ее характеристики:

• Рабочее напряжение – для СБМ-20 это 400 В, для LND 712 – 500 В.
• Чувствительность – измеряется в имп/мкР (например, СБМ-20 – 20 имп/мкР).
• Тип излучения – некоторые трубки регистрируют только бета- и гамма-излучение (СБМ-20), другие – альфа-частицы (LND 712).

Сборку начинайте с проверки трубки. Подключите ее к высоковольтному источнику через резистор 10 МОм и осциллограф. При наличии излучения на экране появятся короткие импульсы. Если импульсов нет:

• Проверьте напряжение – оно должно быть в пределах рабочего диапазона трубки.
• Убедитесь в отсутствии утечек тока (прозвоните цепь мультиметром).
• Замените резистор на меньшее сопротивление (например, 1 МОм) для увеличения чувствительности.

Для долговременной работы счетчика Гейгера используйте стабилизированный источник питания. Рекомендации:

• Питание от батареи 9 В или аккумулятора 18650 через DC-DC преобразователь.
• Установка фильтрующих конденсаторов (10 мкФ и 0,1 мкФ) на входе и выходе высоковольтного модуля.
• Экранирование трубки и схемы для снижения помех (например, алюминиевой фольгой).

Как подключить датчик радиации к микроконтроллеру по схеме

Для подключения датчика радиации, например, SBM-20 или Geiger-Müller J305, к микроконтроллеру (Arduino, STM32, ESP8266) потребуется схема с высоковольтным источником питания. Датчики работают при напряжении 400–500 В, поэтому без преобразователя не обойтись. Используйте модуль DC-DC boost converter на базе микросхемы MC34063 или готовый модуль HV PSU для Geiger-счетчиков. Выходное напряжение регулируется подстроечным резистором – проверяйте его мультиметром в режиме измерения высокого напряжения.

• Используйте экранированный кабель для сигнальной линии, чтобы снизить наводки.
• Не подавайте напряжение выше 550 В – это выведет датчик из строя.

В коде микроконтроллера настройте прерывание по фронту сигнала. Для Arduino используйте attachInterrupt(digitalPinToInterrupt(2), countPulse, RISING);, где countPulse – функция-обработчик. Учитывайте мертвое время датчика (около 100 мкс для SBM-20) – вводите задержку между измерениями или корректируйте счетчик. Для перевода импульсов в мкЗв/ч используйте коэффициент датчика: например, SBM-20 выдает ~27 имп/мин на 1 мкЗв/ч.

При тестировании разместите датчик вдали от источников радиации и проверьте фоновый уровень (обычно 0,1–0,3 мкЗв/ч). Если показания завышены, уменьшите чувствительность, увеличив резистор в цепи катода до 22 МОм. Для длительной работы добавьте конденсатор 100 мкФ параллельно питанию преобразователя, чтобы сгладить пульсации. Избегайте пайки высоковольтных цепей навесным монтажом – используйте печатную плату с зазорами не менее 2 мм между дорожками.

Пошаговая пайка и соединение деталей дозиметра

Завершите сборку подключением периферийных компонентов: пьезоизлучателя для звуковой индикации, светодиода (через резистор 220 Ом) и кнопки сброса. Для соединения с дисплеем (например, OLED 128×64) используйте гибкий шлейф или провода сечением 0,14 мм², припаивая их к соответствующим контактам на плате. После пайки всех элементов промойте плату спиртом для удаления остатков флюса и проверьте монтаж на соответствие схеме. Подайте питание через стабилизатор 7805, если используется батарея 9 В, и протестируйте работу дозиметра в режиме ожидания – фоновый щелчок счетчика должен быть равномерным, без пропусков.

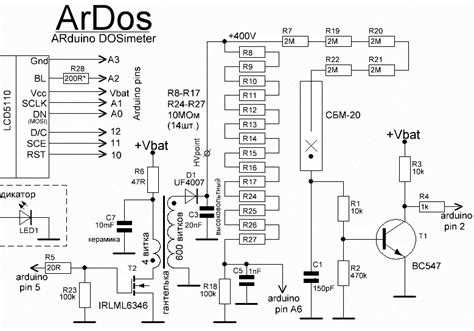

Программирование микроконтроллера для измерения радиации

Микроконтроллер в самодельном дозиметре обрабатывает сигналы с датчика радиации, например, счетчика Гейгера-Мюллера типа SBM-20 или STS-5. Для работы с ними подойдут платы на базе ATmega328P (Arduino Uno/Nano) или STM32. Основная задача – считать импульсы, генерируемые датчиком при регистрации ионизирующего излучения, и преобразовать их в дозу в микрозивертах в час (мкЗв/ч).

Настройка прерываний – ключевой этап. Для ATmega328P используйте внешнее прерывание на пине INT0 (D2) или INT1 (D3), подключив к нему выход счетчика Гейгера. В коде инициализируйте прерывание срабатыванием по фронту импульса:

• attachInterrupt(digitalPinToInterrupt(2), countPulse, RISING);
• Функция-обработчик countPulse() должна инкрементировать счетчик импульсов и сбрасывать таймер для расчета частоты.

Калибровка дозы требует учета чувствительности датчика. Для SBM-20 стандартный коэффициент – 0.0063 мкЗв/ч на импульс в минуту. Формула расчета:

• dose = (pulseCount * 60000) / (millis() - lastTime) * 0.0063;
• pulseCount – количество импульсов за интервал, lastTime – время последнего сброса.

• Создайте массив float readings[20]; и переменную int index = 0;.
• При каждом новом измерении обновляйте массив и вычисляйте среднее: float average = 0; for (int i = 0; i < 20; i++) average += readings[i]; average /= 20;

Оптимизируйте энергопотребление, если дозиметр работает от батареи. Для ATmega328P переведите микроконтроллер в режим сна SLEEP_MODE_PWR_DOWN между измерениями, пробуждая его по прерыванию от счетчика Гейгера. Включите только необходимые периферийные модули: таймер для отсчета интервалов и UART для отладки.

Расширьте функционал добавлением звуковой индикации. Подключите пьезоизлучатель к пину ШИМ (например, D9 на Arduino) и генерируйте короткий сигнал при каждом импульсе. Для STM32 используйте библиотеку Tone, для ATmega328P – tone(). Настройте частоту сигнала в диапазоне 1–4 кГц для четкого восприятия. При превышении порога дозы (например, 0.3 мкЗв/ч) активируйте непрерывный сигнал тревоги.

Калибровка самодельного дозиметра по эталонным источникам

Для калибровки используйте сертифицированные источники ионизирующего излучения с известной активностью: Cs-137 (662 кэВ), Co-60 (1,17 и 1,33 МэВ) или Am-241 (59,5 кэВ). Минимальная активность источника – 1 мкКи (37 кБк), чтобы обеспечить стабильный сигнал на расстоянии 10–30 см от детектора. Измерьте фоновый уровень радиации в помещении без источника (должен быть ≤0,2 мкЗв/ч) и вычтите его из показаний при калибровке. Записывайте данные в течение 5 минут для каждого расстояния, усредняя результаты по 10 измерениям.

Рассчитайте мощность дозы (мкЗв/ч) по формуле: D = A × Γ / r², где A – активность источника (Бк), Γ – гамма-постоянная (для Cs-137 – 0,077 мкЗв·м²/(ч·Бк)), r – расстояние (м). Сравните расчётные значения с показаниями дозиметра. Если отклонение превышает 20%, скорректируйте коэффициент усиления аналоговой части схемы (например, подстройте резистор в цепи ОУ) или измените порог дискриминации импульсов в микроконтроллере.

Для проверки линейности отклика проведите измерения на трёх расстояниях: 10, 20 и 30 см от источника. Постройте график зависимости показаний дозиметра от расчётной мощности дозы. Идеальная зависимость – прямая линия с коэффициентом детерминации R² ≥ 0,95. При нелинейности замените счётчик Гейгера (например, СБМ-20 на более стабильный СИ-8Б) или перекалибруйте АЦП микроконтроллера.

После калибровки повторно проверьте дозиметр через 24 часа, чтобы исключить влияние температурного дрейфа компонентов. Храните эталонные источники в свинцовом контейнере толщиной ≥5 мм и избегайте прямого контакта с кожей – даже слабые источники требуют соблюдения радиационной безопасности.
