Как сделать холодильник на элементах пельтье своими руками

Элементы Пельтье (термоэлектрические модули) – это полупроводниковые устройства, способные создавать разницу температур при подаче постоянного тока. Для сборки холодильника подходят модули с параметрами Qmax ≥ 60 Вт и ΔTmax ≥ 65°C (например, TEC1-12706 или TEC1-12715). При токе 6 А и напряжении 12 В такие элементы обеспечивают охлаждение до -10°C на горячей стороне при +25°C, но реальная эффективность зависит от теплоотвода.

Ключевой фактор – правильный расчёт радиаторов. Для модуля TEC1-12706 требуется алюминиевый радиатор с площадью поверхности не менее 300 см² и вентилятор на 12 В (например, 80×80 мм с расходом воздуха 30 CFM). Горячая сторона должна охлаждаться принудительно: при естественной конвекции перегрев наступит уже через 5–7 минут работы. Используйте термопасту с теплопроводностью ≥ 5 Вт/(м·К) (например, Arctic MX-6) для минимизации теплового сопротивления.

Корпус холодильника лучше изготовить из пенополистирола толщиной 30–50 мм или экструдированного пенополиуретана. Внутренний объём ограничьте 5–10 литрами – при больших габаритах КПД системы резко падает. Для герметизации стыков используйте силиконовый герметик с рабочей температурой -40…+150°C. Электропитание организуйте через блок питания 12 В / 10 А с защитой от перегрузки: элементы Пельтье критичны к скачкам напряжения.

Оптимальная схема управления – ШИМ-регулятор на базе микроконтроллера (например, Arduino Nano) с датчиком температуры DS18B20. Это позволит поддерживать заданный режим охлаждения, избегая обмерзания модуля. Учтите: при температуре ниже 0°C на холодной стороне образуется конденсат, поэтому предусмотрите дренаж или влагопоглотитель (силикагель). Первый запуск проводите без нагрузки, контролируя температуру радиатора – она не должна превышать +60°C.

Выбор подходящих элементов Пельтье для домашнего холодильника

Основной параметр при выборе элемента Пельтье – его холодопроизводительность (Q_max), измеряемая в ваттах. Для небольшого холодильника объёмом 20–30 литров достаточно модуля с Q_max от 60 до 90 Вт, например, TEC1-12706 (60 Вт) или TEC1-12710 (90 Вт). При этом учитывайте, что реальная производительность зависит от разницы температур (ΔT) между горячей и холодной сторонами: при ΔT = 25°C эффективность падает на 30–40%. Для поддержания температуры +5°C внутри при окружающей среде +25°C выбирайте модуль с запасом мощности.

Напряжение питания критично для стабильной работы. Стандартные элементы Пельтье рассчитаны на 12 В (например, TEC1-12706) или 15 В (TEC1-12715). Использование блока питания с регулируемым напряжением (12–15 В) позволит подстроить мощность под конкретные условия. Избегайте превышения номинального напряжения: при 16 В на 12-вольтовом модуле ток возрастает на 20–25%, что ведёт к перегреву и снижению срока службы. Для точного расчёта тока используйте формулу: I = U / R, где R – внутреннее сопротивление модуля (у TEC1-12706 – ~1,5 Ом).

Материалы и конструкция влияют на эффективность теплопередачи. Модули с керамическими пластинами (Al₂O₃) дешевле, но менее прочны, чем с алюмонитридными (AlN), которые лучше отводят тепло. Толщина элемента также важна: стандартные модули (3–4 мм) подходят для большинства задач, но для компактных систем выбирайте тонкие (1,5–2 мм), например, TEC1-04903. Обратите внимание на максимальную рабочую температуру горячей стороны: для TEC1-12706 она составляет 80°C, превышение приведёт к деградации термоэлектрических пар.

При выборе учитывайте дополнительные факторы:

• Количество термопар: модули с 127 парами (TEC1-127xx) оптимальны для домашних проектов, 71 пара (TEC1-071xx) подойдёт для мини-холодильников.
• Размеры: стандартные квадратные модули (40×40 мм) проще монтировать, но для нестандартных корпусов ищите прямоугольные варианты (например, 30×60 мм).
• Производитель: предпочтение отдавайте проверенным брендам (Ferrotec, Kryotherm, RMT), так как дешёвые аналоги часто имеют разброс параметров до 15%.

Для снижения нагрузки на один модуль используйте параллельное подключение двух элементов с одинаковыми характеристиками – это увеличит общую холодопроизводительность на 80–90% при сохранении ΔT.

Необходимые инструменты и материалы для сборки

Для сборки холодильника на элементах Пельтье потребуются модули TEC1-12706 (6 А, 12 В) или TEC1-12715 (15 А) – их количество зависит от требуемой мощности охлаждения. Радиаторы из алюминия или меди с площадью поверхности не менее 200 см² на каждый модуль, термопаста КПТ-8 или Arctic MX-4 для улучшения теплопередачи. Блок питания на 12 В с током не ниже 10 А (для одного модуля) или 20 А (для двух), стабилизатор напряжения LM2596 для регулировки мощности. Корпус из пенополистирола толщиной 30–50 мм или фанеры с теплоизоляцией из вспененного полиэтилена. Вентиляторы 120 мм с низким уровнем шума (например, Noctua NF-P12) для активного отвода тепла.

Инструменты: паяльник 60–100 Вт с припоем ПОС-61, мультиметр для проверки напряжения и сопротивления, термоклей или эпоксидная смола для фиксации модулей, отвёртки, кусачки, стриппер для зачистки проводов. Дополнительно – термопара типа K и цифровой термометр для контроля температуры.

Расчёт тепловой нагрузки и мощности системы охлаждения

Тепловая нагрузка холодильника на элементах Пельтье определяется суммой теплопритоков через изоляцию, тепловыделением продуктов и потерями при открытии дверцы. Для расчёта используйте формулу: Q = Q_изол + Q_прод + Q_откр. Базовое значение Q_изол вычисляется по уравнению теплопередачи: Q = k × A × ΔT, где k – коэффициент теплопередачи изоляции (для пенополиуретана 0,025–0,035 Вт/(м·К)), A – площадь поверхности камеры (м²), ΔT – разница температур внутри и снаружи (К). Пример: для камеры 0,5×0,5×0,5 м с толщиной стенок 50 мм и ΔT = 30 К, Q_изол ≈ 15 Вт.

Тепловыделение продуктов Q_прод зависит от их массы, удельной теплоёмкости и скорости охлаждения. Для расчёта используйте: Q = m × c × ΔT / t, где m – масса продуктов (кг), c – удельная теплоёмкость (для воды 4,18 кДж/(кг·К), для мяса 3,2 кДж/(кг·К)), ΔT – снижение температуры (К), t – время охлаждения (с). При охлаждении 2 кг мяса с 20°C до 5°C за 2 часа Q_прод ≈ 13 Вт. Учитывайте также теплоту дыхания овощей и фруктов (0,1–0,5 Вт/кг).

Потери при открытии дверцы Q_откр оцениваются эмпирически: на каждые 10 открываний в сутки добавляйте 5–10% от Q_изол. Для точного расчёта используйте формулу: Q = V × ρ × c × ΔT × n / 86400, где V – объём воздуха, замещаемого при открытии (м³), ρ – плотность воздуха (1,2 кг/м³), n – количество открываний в сутки. При объёме камеры 0,125 м³ и 15 открываниях Q_откр ≈ 3 Вт.

Мощность элементов Пельтье выбирается с запасом 30–50% от суммарной тепловой нагрузки. Для Q = 31 Вт (15 + 13 + 3) требуется модуль мощностью 40–45 Вт. Учитывайте КПД элементов Пельтье (5–8% для однокаскадных, до 15% для многокаскадных). При напряжении 12 В ток потребления составит 3,3–3,8 А. Для снижения нагрузки используйте радиаторы с термическим сопротивлением ≤ 0,5 К/Вт и вентиляторы с расходом воздуха ≥ 50 CFM.

Температурный режим работы модуля Пельтье критичен: разница температур между горячей и холодной сторонами не должна превышать 60–70 К для однокаскадных элементов. При ΔT > 70 К эффективность резко падает. Для поддержания ΔT = 30 К внутри камеры и 50 К на горячей стороне используйте теплоотвод с принудительным обдувом. Рассчитайте площадь радиатора по формуле: A = Q / (h × ΔT), где h – коэффициент теплоотдачи (для обдува 30–50 Вт/(м²·К)). Для Q = 45 Вт и ΔT = 20 К требуется радиатор площадью ≥ 0,045 м².

Тепловые мосты в конструкции камеры увеличивают нагрузку на 10–20%. Исключите металлические крепления, проходящие через изоляцию, заменив их пластиковыми втулками или клеевыми соединениями. Для герметизации стыков используйте силиконовый герметик с теплопроводностью ≤ 0,2 Вт/(м·К). При монтаже модуля Пельтье применяйте термопасту с теплопроводностью ≥ 3 Вт/(м·К) и толщиной слоя 0,1–0,2 мм.

Динамическая нагрузка возникает при циклической работе системы. Для стабилизации температуры используйте ШИМ-регулятор с частотой 1–10 кГц и датчик температуры с точностью ±0,5°C. При снижении температуры ниже заданной уменьшайте мощность модуля на 20–30%, чтобы избежать обмерзания холодной стороны. Для камер объёмом > 50 л рекомендуется установка двух модулей Пельтье с параллельным подключением, что снижает нагрузку на каждый элемент и повышает надёжность.

Проверка расчётов проводится экспериментально: измерьте время выхода на режим при заданной нагрузке. Если температура стабилизируется за 2–3 часа, система спроектирована корректно. При превышении времени на 30% увеличьте мощность модуля или улучшите теплоотвод. Для калибровки используйте термопары, подключённые к мультиметру с функцией регистрации данных. Записывайте показания каждые 5 минут в течение 6 часов.

Создание корпуса и изоляция для минимизации теплопотерь

Корпус холодильника на элементах Пельтье должен быть герметичным и жёстким, чтобы исключить теплообмен с окружающей средой. Оптимальный материал – пенополистирол (ППС) толщиной 30–50 мм или экструдированный пенополистирол (XPS) с плотностью не менее 35 кг/м³. Для каркаса используйте фанеру 6–10 мм или алюминиевый профиль, скрепляя детали термоклеем или саморезами с герметизацией стыков силиконовым герметиком. Внутренние стенки обшейте пищевым алюминиевым скотчем для отражения ИК-излучения, а внешние – ламинированной плёнкой для защиты от влаги.

Изоляция – критически важный элемент: даже 1 мм зазора между слоями ППС снижает эффективность на 15–20%. Укладывайте материал внахлёст, заполняя щели монтажной пеной с низким коэффициентом расширения. Для дверцы используйте магнитный уплотнитель от бытовых холодильников или самодельный вариант из неопреновой ленты и неодимовых магнитов. В местах крепления элементов Пельтье предусмотрите теплоизолирующие прокладки из стекловолокна или керамической ваты толщиной 5 мм, чтобы предотвратить образование мостиков холода.

Теплопотери через вентиляционные отверстия минимизируйте с помощью лабиринтных уплотнений или обратных клапанов из тонкой резины. Располагайте вентиляторы так, чтобы поток воздуха циркулировал по замкнутому контуру внутри камеры, избегая прямого обдува стенок. Для проверки герметичности используйте дымовой тест: зажгите ароматическую палочку внутри закрытого корпуса – утечки проявятся струйками дыма.

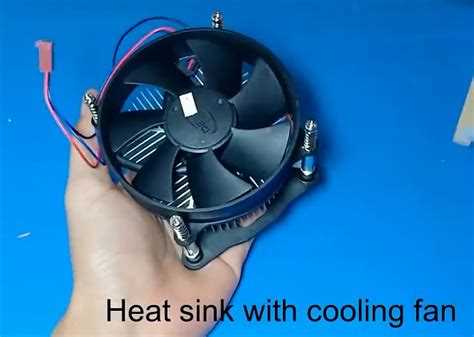

Монтаж радиаторов и вентиляторов для отвода тепла

Эффективность элементов Пельтье напрямую зависит от качества теплоотвода. При температуре горячей стороны выше 60°C КПД модуля падает на 30–40%, а при 80°C возможен выход из строя. Радиаторы подбирайте с запасом по площади: для модуля TEC1-12706 (60 Вт) минимальная площадь алюминиевого радиатора – 300 см², медного – 200 см². Толщина основания радиатора должна быть не менее 5 мм для равномерного распределения тепла.

Крепление радиатора к модулю Пельтье требует термопасты с теплопроводностью от 4 Вт/м·К (например, Arctic MX-6). Наносите слой толщиной 0,1–0,2 мм: избыток ухудшает теплопередачу, недостаток оставляет воздушные зазоры. Затягивайте винты крест-накрест с усилием 0,5–0,7 Н·м, контролируя равномерность прижима по отпечатку пасты.

Вентиляторы выбирайте по статическому давлению: для радиаторов с плотным оребрением (шаг 2–3 мм) подойдут модели с давлением 2–3 мм вод. ст. (например, Noctua NF-A12x25). Скорость вращения должна регулироваться: при 25°C окружающей среды достаточно 800–1200 об/мин, при 35°C – 1800–2200 об/мин. Используйте ШИМ-контроллер или резисторы для плавной регулировки.

Расположение вентиляторов критично. При обдуве радиатора:

• Осевые вентиляторы устанавливайте на расстоянии 10–15 мм от оребрения для формирования ламинарного потока.
• При параллельном монтаже двух вентиляторов смещайте их на 5–7 мм относительно друг друга, чтобы избежать взаимного гашения потока.
• Для радиаторов высотой более 60 мм используйте вентиляторы с противоположным направлением вращения (push-pull), увеличивая теплоотвод на 15–20%.

Тепловые трубки (heat pipes) повышают эффективность радиатора на 25–30%. Применяйте их, если горячая сторона модуля превышает 50 Вт. Диаметр трубок – 6–8 мм, количество – 2–4 шт. на радиатор. Крепите трубки к основанию радиатора пайкой или термоклеем с теплопроводностью не ниже 10 Вт/м·К. Избегайте изгибов трубок под углом менее 90° – это снижает эффективность на 40%.

Для герметичных конструкций (например, в холодильниках с изоляцией) предусмотрите каналы для отвода горячего воздуха. Диаметр воздуховодов – не менее 80 мм, длина – до 1 м. Используйте гибкие алюминиевые трубы с теплоизоляцией (толщина 10–15 мм) для предотвращения конденсации влаги на стенках. Вентилятор на вытяжке должен иметь производительность на 20–30% выше, чем на обдуве радиатора, чтобы исключить накопление тепла внутри корпуса.

Проверяйте теплоотвод после сборки. Подключите модуль Пельтье к источнику питания (напряжение 12 В, ток 4–5 А) и измерьте температуру горячей стороны через 10 минут работы. При правильном монтаже разница между температурой радиатора и окружающей средой не должна превышать 20–25°C. Если перегрев выше, увеличьте площадь радиатора или добавьте второй вентилятор. Для длительной работы (более 2 часов) установите термодатчик на радиатор и подключите его к реле, отключающему питание при превышении 70°C.

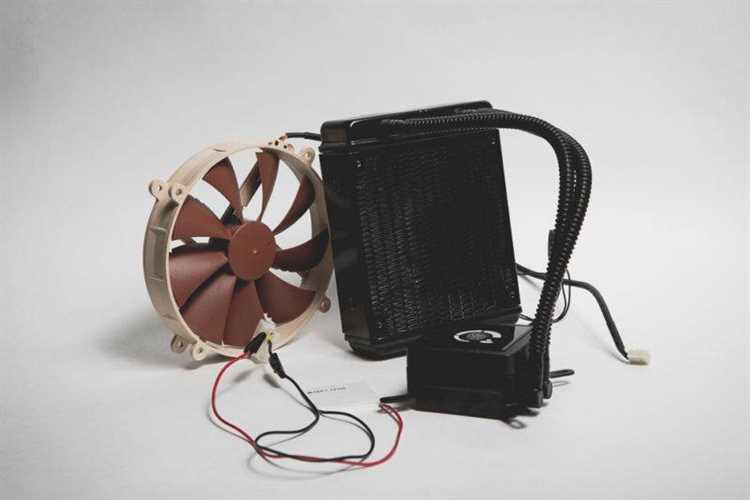

Подключение элементов Пельтье к источнику питания

Элементы Пельтье (TEC) требуют стабильного напряжения и тока, соответствующих их техническим характеристикам. Для большинства модулей TEC1-12706 (6 А, 12 В) используйте источник питания с выходным напряжением 12 В и током не менее 6 А. Подключайте модули последовательно только при условии, что суммарное напряжение не превышает допустимое для каждого элемента – иначе рискуете перегревом или выходом из строя. Параллельное соединение допустимо для увеличения охлаждающей мощности, но требует точного подбора модулей с идентичными параметрами, иначе возникнет дисбаланс токов.

• Используйте медные провода сечением не менее 1,5 мм² для минимизации потерь напряжения.
• Установите предохранитель на 10 А в цепь питания для защиты от короткого замыкания.
• Подключайте модули через ШИМ-контроллер (например, на базе микросхемы LM317) для плавной регулировки мощности – это снизит риск термического шока и продлит срок службы.
• Избегайте питания от автомобильных аккумуляторов без стабилизатора: скачки напряжения (до 14,4 В) могут повредить модули.
• Для проверки полярности используйте мультиметр: красный провод – «+», черный – «−». Ошибка приведет к нагреву холодной стороны.

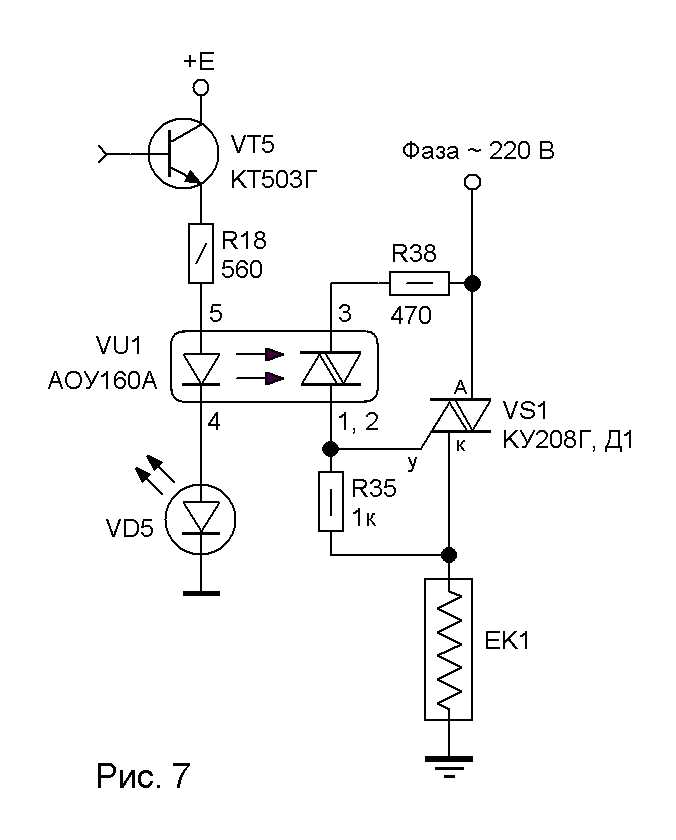

Сборка и настройка электронной схемы управления температурой

Основой системы управления служит микроконтроллер ATmega328P с тактовой частотой 16 МГц. Для измерения температуры используйте цифровой датчик DS18B20 с точностью ±0,5°C в диапазоне от -10°C до +85°C. Подключите датчик по однопроводному интерфейсу к пину PD2 микроконтроллера через резистор 4,7 кОм, подтягивающий линию к +5В. Питание схемы организуйте через стабилизатор LM7805, обеспечивающий стабильное напряжение 5В при входном напряжении 7–12В.

Для управления элементами Пельтье примените драйвер на основе MOSFET-транзисторов IRFZ44N. Подключите затворы транзисторов к пинам PD5 и PD6 микроконтроллера через резисторы 220 Ом. Используйте ШИМ-сигнал с частотой 1 кГц для плавного регулирования мощности. Обязательно установите защитные диоды 1N4007 параллельно каждому элементу Пельтье для подавления обратных ЭДС. Ток потребления одного модуля TEC1-12706 при 12В достигает 6А – выбирайте источник питания с запасом по току не менее 20%.

Настройте PID-регулятор в прошивке микроконтроллера с параметрами, подобранными экспериментально для вашей конструкции. Начните с коэффициентов: Kp = 5, Ki = 0,2, Kd = 1. Корректируйте значения с шагом 0,1, наблюдая за реакцией системы на скачки температуры. Для калибровки датчика DS18B20 используйте эталонный термометр – погрузите оба в ледяную воду (0°C) и кипяток (100°C), запишите показания и внесите поправки в код.

Тестирование и регулировка работы самодельного холодильника

Первичное тестирование начинайте через 30 минут после включения модулей Пельтье. Измерьте температуру внутри камеры цифровым термометром с точностью ±0,1°C – разница между заданной и фактической не должна превышать 2°C. Если отклонение больше, проверьте герметичность уплотнителя дверцы: приложите лист бумаги и закройте дверь – при протягивании с усилием менее 2 Н уплотнитель требует замены или регулировки. Зафиксируйте время выхода на рабочий режим: для камеры объёмом 20 л при мощности модуля 60 Вт оно составляет 45–60 минут.

Регулировка эффективности охлаждения зависит от трёх параметров:

1. Напряжение питания модулей Пельтье. Оптимальный диапазон – 12–14 В; при 15 В КПД падает на 15–20% из-за роста тепловыделения горячей стороны. Используйте ШИМ-регулятор с частотой 1–5 кГц для плавного изменения напряжения.
2. Теплоотвод. Радиатор горячей стороны должен иметь площадь не менее 0,05 м² на 1 Вт тепловой мощности. При температуре радиатора выше 50°C увеличьте скорость вентилятора или замените термопасту на КПТ-8 с теплопроводностью 1,5 Вт/(м·К).
3. Циркуляция воздуха. Расположите вентилятор на расстоянии 3–5 см от модуля Пельтье; при меньшем зазоре образуются «мёртвые зоны», при большем – снижается теплообмен.

Для долговременной стабильности работы установите гистерезис терморегулятора в пределах 1–1,5°C. При использовании Arduino с датчиком DS18B20 настройте код так, чтобы модули Пельтье включались при превышении заданной температуры на 0,5°C и отключались при её снижении на 0,5°C. Избегайте частых переключений: интервал между циклами должен быть не менее 2 минут. Записывайте показания температуры каждые 10 минут в течение первых 6 часов работы – график должен стремиться к горизонтальной линии с колебаниями ±0,3°C.

Типичные ошибки при сборке и способы их устранения

Неправильный расчет мощности элементов Пельтье – первая и самая распространенная ошибка. Многие выбирают модули без учета тепловой нагрузки, ориентируясь только на максимальную мощность в ваттах. Например, модуль TEC1-12706 (6 А, 12 В) способен отводить около 50–60 Вт тепла при разнице температур 20°C, но при увеличении ΔT до 40°C его эффективность падает до 20–30 Вт. Решение: используйте калькуляторы тепловой нагрузки (например, Peltier Calculator от Custom Thermoelectric) и закладывайте запас в 30–50% от расчетной мощности.

Отсутствие термопасты или ее некачественное нанесение приводит к увеличению теплового сопротивления на 20–40%. Даже тонкий слой воздуха между модулем и радиатором снижает эффективность теплопередачи. Применяйте термопасту с теплопроводностью не менее 4 Вт/м·К (например, Arctic MX-6) и наносите ее методом «тонкой линии» или «креста» с последующим равномерным распределением. Избегайте избытка – толстый слой ухудшает теплообмен.

Недостаточное охлаждение горячей стороны модуля – критическая ошибка, ведущая к перегреву и деградации элементов. Радиаторы с пассивным охлаждением должны иметь площадь не менее 200 см² на каждые 50 Вт рассеиваемой мощности. Для активного охлаждения используйте вентиляторы с расходом воздуха от 50 CFM (например, Noctua NF-A12x25). При монтаже радиатора следите за плотным прилеганием ребер – зазоры снижают эффективность на 15–25%.

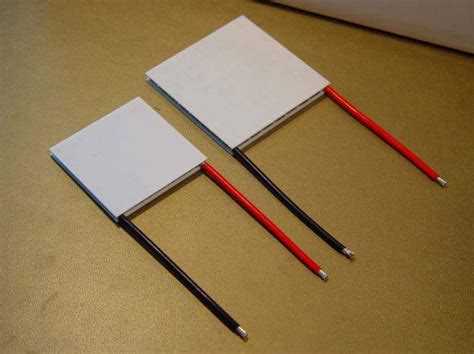

Неправильная полярность подключения элементов Пельтье вызывает нагрев вместо охлаждения. Проверяйте маркировку модулей: красный провод – «+», черный – «–». Для тестирования используйте лабораторный блок питания с регулировкой тока. Если модуль не охлаждается, поменяйте полярность. Избегайте подачи напряжения выше номинального – превышение на 10% сокращает срок службы на 30–40%.

Использование неподходящих источников питания приводит к нестабильной работе. Импульсные блоки питания с высоким уровнем пульсаций (более 50 мВ) вызывают перегрев модулей из-за неравномерного распределения тока. Выбирайте линейные стабилизаторы или блоки с низким уровнем шума (например, Mean Well LRS-100-12). Для точной настройки тока используйте ШИМ-контроллеры с частотой не менее 20 кГц – это снижает потери на 10–15%.

Плохая теплоизоляция корпуса сводит на нет все усилия по охлаждению. Материалы с теплопроводностью выше 0,05 Вт/м·К (например, пенопласт) пропускают до 30% тепла. Используйте экструдированный пенополистирол (XPS) толщиной 30–50 мм или вспененный полиэтилен с алюминиевым покрытием. Особое внимание уделите стыкам – зазоры заполняйте монтажной пеной или силиконовым герметиком. Избегайте металлических крепежей, создающих «мостики холода».

Отсутствие контроля температуры приводит к переохлаждению или перегреву. Устанавливайте термодатчики (например, DS18B20) на обе стороны модуля и внутри камеры. Для управления используйте микроконтроллеры (Arduino, STM32) с обратной связью по температуре. При достижении заданного значения снижайте ток через модуль или отключайте его. Без регулировки элементы Пельтье могут охладить камеру до –10°C, что приведет к конденсации влаги и коррозии.

Игнорирование механических нагрузок на модули вызывает их разрушение. Элементы Пельтье хрупкие – прижимное усилие не должно превышать 10–15 кг/см². Используйте пружинные шайбы или тарельчатые пружины для равномерного распределения давления. Избегайте жесткого крепления радиаторов – тепловое расширение может привести к трещинам. При сборке проверяйте модули на отсутствие сколов и деформаций – даже микротрещины снижают эффективность на 50%.
