Разъемы в автомобилях Toyota, особенно в моделях Corolla, Camry и RAV4, часто оснащены фиксирующими пинами (замками), которые предотвращают случайное отсоединение. Эти элементы выполнены из пластика и могут сломаться при неправильном обращении или износе. Если пин поврежден или мешает демонтажу, его необходимо аккуратно удалить, не повредив сам разъем. В этой статье рассмотрены методы для разных типов замков: боковых защелок, центральных кнопок и скрытых фиксаторов.
Перед началом работы определите тип пина. В большинстве разъемов Toyota используются три конструкции: боковые защелки (например, в разъемах фар или датчиков ABS), центральные кнопки (характерны для ЭБУ и блоков управления) и скрытые фиксаторы (встречаются в разъемах проводки салона). Для каждого типа требуется свой подход. Инструменты: тонкая отвертка с плоским жалом (1–2 мм), пинцет с заостренными концами, канцелярский нож с лезвием 9 мм и термофен (при необходимости размягчения пластика).
Если пин сломан, но его часть осталась в разъеме, не пытайтесь вытащить обломок грубой силой – это приведет к деформации посадочного гнезда. Вместо этого используйте метод нагрева: направьте струю горячего воздуха (150–180°C) на остаток пина в течение 10–15 секунд, затем подденьте его пинцетом. Пластик размягчится, и обломок легко извлечется. Для разъемов с боковыми защелками вставьте отвертку в паз между пином и корпусом, аккуратно отогните фиксатор и одновременно потяните разъем на себя.
После удаления пина проверьте целостность контактов. Окисление или деформация лепестков разъема – частая причина нестабильной работы электроники. Очистите контакты спиртовой салфеткой или специальным спреем для электрических соединений (например, CRC Contact Cleaner). Если лепестки погнуты, выровняйте их тонкой иглой, но не прилагайте чрезмерных усилий – медь в разъемах Toyota легко ломается. При сборке убедитесь, что новый пин (если устанавливается) защелкнулся с характерным щелчком.
В случаях, когда разъем поврежден без возможности ремонта, замените его целиком. Артикулы оригинальных разъемов Toyota можно найти по VIN-коду автомобиля или в каталогах TE Connectivity (поставщик для заводов Toyota). Например, разъем для датчика кислорода на Camry 2015–2018 гг. имеет номер 82998-0E020, а разъем ЭБУ на Corolla 2019+ – 82120-12790. При установке нового разъема обожмите провода с помощью кримпера и термоусадочной трубки, чтобы избежать коррозии.
Какие инструменты понадобятся для снятия пина с разъема
Для демонтажа пина из разъема Toyota потребуются специализированные инструменты, адаптированные под конструкцию фиксаторов. Универсальные отвертки или плоскогубцы не подойдут – они либо не обеспечат нужного доступа, либо повредят пластиковые защелки. Основной набор включает инструменты с тонкими рабочими частями, способными проникнуть в узкие пазы разъема без деформации корпуса.
Минимальный комплект состоит из:
- Набора съемников для пинов (например, TE Connectivity 1532098-1 или аналоги). Эти инструменты имеют Г-образную форму с заостренным концом, предназначенным для отгибания фиксирующих усиков пина. Диаметр наконечника должен соответствовать типу разъема – для Toyota чаще всего подходят размеры 0,8–1,2 мм.
- Пинцета с антистатическим покрытием (длина 120–150 мм). Используется для извлечения пина после освобождения фиксатора. Важно, чтобы кончики были гладкими и не оставляли царапин на контактах.
- Лупы с подсветкой (кратность 3–5x) или USB-микроскопа. Необходимы для визуального контроля процесса, особенно в разъемах с плотной компоновкой пинов (например, в блоках управления двигателем или АКПП).
Для работы с разъемами в труднодоступных местах (например, под приборной панелью) дополнительно потребуются:
- Гибкий удлинитель для съемника (например, JST SM-01). Позволяет подобраться к пину под углом, не разбирая лишние элементы салона.
- Магнитный держатель инструмента. Фиксирует съемник в нужном положении, освобождая руки для удержания разъема.
- Набор пластиковых клиньев (толщина 1–3 мм). Используются для аккуратного разъединения половинок разъема без повреждения уплотнителей.
При отсутствии заводских съемников можно изготовить временный инструмент из канцелярской скрепки или тонкой проволоки диаметром 0,5–0,7 мм. Однако такой метод требует предельной осторожности – неправильный изгиб может привести к облому фиксатора или короткому замыканию при контакте с соседними пинами. Для разъемов типа Toyota 090 (квадратные пины) или JST SM (плоские контакты) самодельные инструменты неэффективны.
Для защиты электронных компонентов от статического электричества рекомендуется использовать антистатический браслет, подключенный к заземлению. Особенно актуально при работе с разъемами блока управления двигателем (ECU) или подушек безопасности (SRS). Браслет должен иметь сопротивление 1 МОм для безопасного отвода заряда.
В случае окисления контактов или коррозии фиксаторов дополнительно понадобятся:
- Контактный очиститель (например, CRC 05103). Удаляет оксидную пленку без повреждения покрытия пина. Наносится кистью или распылителем с тонкой насадкой.
- Графитовая смазка (например, Molykote G-4500). Применяется для восстановления подвижности фиксаторов после очистки. Наносится точечно на усики пина.
- Микрощетка из латунной проволоки (диаметр 0,1 мм). Используется для механической очистки контактов в труднодоступных местах.
Для фиксации разъема во время работы удобно использовать тиски с мягкими губками или струбцину с резиновыми накладками. Это предотвращает случайное смещение корпуса и облегчает доступ к пину. При работе с крупными разъемами (например, Toyota 17-пиновый разъем АКПП) тиски должны обеспечивать равномерное распределение давления, чтобы не деформировать пластиковый корпус.
После демонтажа пина рекомендуется проверить его состояние с помощью мультиметра. Тестер должен быть переведен в режим прозвонки (сопротивление 0–2 Ом) для проверки целостности контакта. Для пинов с позолоченным покрытием (Au) допустимое сопротивление – не более 0,1 Ом. При превышении этого значения пин подлежит замене.

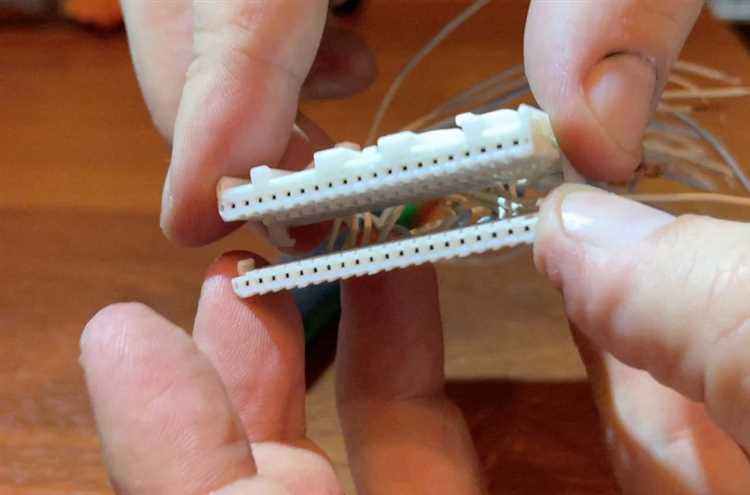

Как правильно разобрать разъем Тойота без повреждений
Разъемы Тойота, особенно в моделях Corolla, Camry и RAV4, часто фиксируются пластиковыми защелками или металлическими фиксаторами. Перед началом работы отключите аккумулятор, чтобы избежать короткого замыкания. Для разборки потребуются тонкие плоские отвертки (шириной 2–3 мм), пинцет с антистатическим покрытием и пластиковые клинья для безопасного отделения корпуса. Избегайте использования металлических инструментов без изоляции – риск повредить контакты или пластиковые элементы высок.
Начните с осмотра разъема: найдите защелки или выступы, удерживающие половинки корпуса. В большинстве разъемов Тойота защелки расположены по бокам или снизу – нажмите на них одновременно, прикладывая усилие в направлении, противоположном фиксации. Если разъем не поддается, проверьте наличие скрытых фиксаторов под резиновым уплотнителем или защитной крышкой. Для разъемов с металлическими фиксаторами (например, в жгутах ABS) потребуется аккуратно отогнуть язычок плоскогубцами с узкими губками, удерживая его под углом не более 30 градусов.
При отделении половинок корпуса тяните их строго параллельно друг другу, избегая перекосов. Если разъем заклинило, прогрейте его феном при температуре 60–70°C в течение 30–40 секунд – это размягчит пластик и снизит риск поломки защелок. Для разъемов с герметиком (например, в моторном отсеке) используйте спирт или специальный растворитель для удаления остатков клея перед разборкой. Никогда не применяйте силу: если корпус не поддается, повторно проверьте все фиксаторы.
После разборки осмотрите контакты на предмет окисления или деформации. Очистите их спиртом и мягкой щеткой, избегая абразивов. При сборке убедитесь, что защелки встали на место с характерным щелчком, а уплотнительные элементы не пережаты. Для проверки герметичности собранного разъема подайте напряжение и убедитесь в отсутствии искрения или нагрева контактов.
Где находится фиксирующий язычок на пине и как его отжать
Фиксирующий язычок на пине разъема Тойота расположен на боковой или верхней поверхности металлического контакта – в зависимости от типа разъема. В большинстве случаев это небольшой пластиковый или металлический выступ, интегрированный в корпус пина. На разъемах типа Toyota 090 (например, в жгутах ABS или ECM) язычок находится сверху, ближе к основанию пина, и имеет форму треугольника или крючка. В разъемах Toyota 1545 (часто встречаются в датчиках) язычок смещен на боковую грань и выглядит как тонкая пластина с зазубриной.
Чтобы отжать язычок, потребуется инструмент с тонким наконечником: подойдет шило диаметром 0,5–0,8 мм, игла от шприца или специальный съемник для пинов. Алгоритм действий:
- Вставьте наконечник инструмента в зазор между корпусом разъема и пином, направив его под углом 30–45° к поверхности язычка.
- Надавите на язычок в сторону, противоположную его защелке – обычно это направление «к центру разъема» или «вниз». Усилие должно быть точечным, чтобы не деформировать корпус.
- Одновременно потяните пин на себя с усилием 1–2 кг, удерживая язычок в отжатом состоянии. Если пин не поддается, проверьте, не зацепился ли он за дополнительные фиксаторы внутри гнезда.
Для разъемов с двойной фиксацией (например, Toyota 90980-12345) язычок может быть скрыт под пластиковой крышкой. В этом случае сначала снимите крышку, поддев ее плоской отверткой с шириной лезвия не более 2 мм, затем отожмите язычок по описанной схеме. Избегайте использования металлических предметов с острыми краями – они могут повредить пластиковые направляющие разъема, что приведет к ненадежному контакту после сборки.
Как безопасно извлечь пин из корпуса разъема
Перед началом работы отключите аккумулятор автомобиля, чтобы исключить короткое замыкание. Для большинства разъемов Toyota потребуется специальный инструмент – экстрактор пинов (например, J-образный или плоский, шириной 1,2–1,5 мм). Универсальные наборы, такие как TE Connectivity 1547115-1, подходят для 90% моделей, включая Corolla и Camry с 2010 года.
Определите тип фиксации пина: в разъемах Toyota чаще встречаются два варианта – с боковыми защелками (тип «A») или с центральным замком (тип «B»). У разъемов типа «A» защелки расположены на расстоянии 2–3 мм от края корпуса, их нужно отжать одновременно с двух сторон. Для типа «B» потребуется надавить на центральный выступ тонким инструментом (например, иглой), удерживая пин за корпус.
Вставьте экстрактор в зазор между корпусом разъема и пином, ориентируясь на метки производителя. На разъемах Toyota метки обычно выполнены в виде стрелок или углублений на пластике – они указывают направление ввода инструмента. Приложите усилие под углом 15–20 градусов к оси пина, чтобы не повредить контактные лепестки. Если пин не поддается, проверьте наличие дополнительных фиксаторов: в некоторых моделях (например, RAV4 2016+) используется двойная блокировка.
Извлекайте пин плавным движением, избегая рывков. Контактные поверхности пинов Toyota покрыты тонким слоем золота или олова – даже незначительное царапание снижает проводимость. После извлечения осмотрите пин на предмет деформации: изгиб лепестков более 0,3 мм требует замены. Храните извлеченные пины в антистатическом пакете, чтобы избежать окисления.
При обратной установке убедитесь, что пин входит в корпус до характерного щелчка. Проверьте фиксацию, потянув за провод с усилием 3–5 Н – пин не должен выходить. Для разъемов с герметиком (например, в моторном отсеке Land Cruiser) нанесите новый слой герметика на место стыка после установки, используя состав Loctite 574 или аналогичный.
Если пин сломался внутри разъема, используйте микроотсос или тонкую проволоку с крючком. В крайнем случае разъем придется заменить – артикулы для популярных моделей: 82120-0E020 (Corolla E170), 82120-33030 (Camry XV50). Избегайте нагрева разъема паяльником – пластик Toyota теряет прочность при температуре выше 80°C.
Что делать, если пин застрял или деформировался
Первым шагом оцените степень деформации. Если пин лишь слегка погнут, попробуйте выпрямить его тонкими плоскогубцами с узкими губками или пинцетом с антистатическим покрытием. Захватите основание пина у самого разъема, избегая давления на контактную часть – иначе рискуете сломать его. Для фиксации используйте вторую руку, придерживая разъем за корпус, чтобы не повредить соседние элементы. Работайте под ярким светом и лупой с увеличением 5–10x, чтобы контролировать процесс.
Если пин заклинило из-за окисления или грязи, нанесите на место контакта специализированный очиститель электрических разъемов (например, CRC Contact Cleaner или WD-40 Specialist Electrical). Дайте составу подействовать 30–60 секунд, затем аккуратно подденьте пин тонкой иглой или шилом, двигаясь параллельно направлению его установки. Избегайте рывков – резкое усилие может оборвать провод внутри изоляции. При сильном загрязнении повторите процедуру 2–3 раза, чередуя очистку с легким покачиванием пина.
В случае, когда пин сломан или его часть осталась внутри разъема, потребуется извлечение обломка. Используйте иглу для инъекций (калибр 25G) или тонкое сверло диаметром 0,3–0,5 мм, закрепленное в ручной дрели. Просверлите отверстие в центре обломка на глубину 1–1,5 мм, затем вкрутите в него саморез 1,2х3 мм и вытяните остаток пинцетами. Альтернативный метод – припаять к обломку тонкую медную проволоку (0,2 мм) и нагреть место пайки паяльником 25–30 Вт, после чего извлечь деталь. Работайте при температуре жала не выше 300°C, чтобы не повредить пластиковый корпус разъема.
После извлечения или выпрямления пина проверьте его геометрию шаблоном – вырежьте из пластиковой карты профиль исправного пина и сравните. При несоответствии замените контакт на новый, подобрав аналог по каталогу производителя (например, для разъемов Toyota часто используются пины TE Connectivity 173431-1 или Molex 0430310410). Обожмите новый пин на проводе с помощью кримпера с матрицей 0,5–1,0 мм², затем установите в разъем, убедившись в срабатывании фиксатора. Перед подключением нанесите на контакты диэлектрическую смазку (например, Permatex 22058) для защиты от коррозии.
Как собрать разъем обратно после извлечения пина
Перед сборкой осмотрите корпус разъема на наличие повреждений или деформаций. Особое внимание уделите пластиковым направляющим – они должны быть целыми, без сколов и трещин. Если обнаружены дефекты, замените разъем целиком, иначе контакт будет ненадежным, а пин может выпасть повторно.
Проверьте состояние уплотнительных колец на пине. Если резина затвердела или порвалась, замените кольцо на новое с аналогичным диаметром и сечением. Для разъемов Toyota чаще всего подходят уплотнители с внутренним диаметром 1,5–2,5 мм. Нанесите на кольцо тонкий слой силиконовой смазки, чтобы облегчить установку и предотвратить задиры.
Вставьте пин в гнездо разъема до характерного щелчка. Убедитесь, что фиксатор (обычно металлическая защелка или пластиковый язычок) зафиксировал пин в рабочем положении. Потяните за провод с усилием 2–3 кг – пин не должен выходить из гнезда. Если фиксация слабая, подогните металлический язычок тонкими плоскогубцами или замените пин.
Расположите провода в соответствии с заводской схемой. Для разъемов Toyota используйте цветовую маркировку: например, в разъеме C202 (двигатель 1GR-FE) черно-желтый провод – это питание датчика кислорода, а бело-красный – сигнальный. Перепутанные провода могут привести к короткому замыканию или некорректной работе системы.
Соберите половинки разъема, совместив выступы и пазы. Надавите с усилием до щелчка – это означает, что замок сработал. Для разъемов с металлическим фиксатором (например, в блоке управления двигателем) дополнительно защелкните внешнюю скобу. Проверьте, чтобы между половинками не было зазоров.
Нанесите диэлектрический гель на стык половинок разъема, если работа ведется в условиях повышенной влажности. Для Toyota рекомендуется использовать составы на основе силикона, например, Dow Corning 4 или Permatex Dielectric Tune-Up Grease. Избегайте попадания геля на контакты – это ухудшит проводимость.
Подключите разъем к ответной части и зафиксируйте его крепежным элементом. В большинстве случаев это пластиковая защелка или металлический хомут. Убедитесь, что разъем не болтается и не отсоединяется при легком покачивании. Для проверки подайте питание на цепь и измерьте напряжение на контактах мультиметром.
После сборки проведите тестовый запуск системы. Если разъем относится к датчикам двигателя, заведите автомобиль и проверьте показания сканера OBD-II на наличие ошибок. Для разъемов кузовной электроники (например, фар или стеклоподъемников) убедитесь в корректной работе соответствующего узла. При появлении неисправностей разберите разъем повторно и проверьте правильность установки пинов.
