Замена правого зеркала на Хендай Гетц – задача, требующая точности и минимального набора инструментов. Модель 2002–2011 годов оснащалась зеркалами с электроприводом или ручной регулировкой, но алгоритм демонтажа и установки практически идентичен. Основные сложности возникают при отсоединении проводки (если зеркало с подогревом или повторителем поворота) и фиксации нового элемента без перекосов. В этой инструкции рассмотрены ключевые этапы: от подготовки до финальной проверки.
Для работы потребуются: крестовая отвёртка (PH2), пластиковые монтажные лопатки или тонкая плоская отвёртка, набор торцевых головок (8 мм для болтов крепления), мультиметр (при наличии электрических функций). Оригинальный артикул зеркала для Гетц с электроприводом – 81400-1C500 (правое), без подогрева – 81400-1C000. Аналоги от Febi, JP Group или Van Wezel часто дешевле на 30–40%, но проверяйте совместимость по VIN-коду.
Перед началом отключите клемму аккумулятора, если зеркало оснащено электрорегулировкой или подогревом. Это исключит короткое замыкание при случайном повреждении проводки. Демонтаж начинайте с внутренней облицовки двери: подденьте её пластиковой лопаткой, начиная с нижнего угла, чтобы не сломать фиксаторы. На Гетц их 6 штук – два в верхней части, три по бокам и один снизу. После снятия облицовки откроется доступ к крепёжным болтам зеркала и разъёму проводки.
Отсоедините разъём, нажав на фиксатор (обычно чёрного или серого цвета), затем открутите три болта головкой на 8 мм. Два из них расположены по краям зеркала, третий – ближе к центру, под углом. При установке нового зеркала следите за положением уплотнительной прокладки: она должна плотно прилегать к кузову, иначе в салон будет проникать шум и влага. Затягивайте болты крест-накрест, начиная с центрального, чтобы избежать перекоса.
После сборки проверьте работоспособность всех функций: регулировку, подогрев (если есть), повторитель поворота. Для теста подогрева включите зажигание и активируйте обогрев заднего стекла – зеркало должно нагреваться в течение 1–2 минут. Если электропривод не реагирует, прозвоните провода мультиметром: сопротивление между контактами разъёма должно составлять 5–15 Ом. При ручной регулировке убедитесь, что зеркало фиксируется в выбранном положении без люфта.
Какие инструменты и материалы понадобятся для замены зеркала
Для замены правого зеркала на Hyundai Getz потребуется набор торцевых головок с трещоткой, где ключевой размер – 10 мм. Именно этот диаметр используется для крепления зеркала к двери. Дополнительно пригодится удлинитель на 10–15 см, чтобы добраться до скрытых болтов за обшивкой. Если заводские крепления заржавели, запаситесь проникающей смазкой типа WD-40 или LIQUI MOLY LM-40 – она облегчит демонтаж.
Отвёртка с плоским шлицем среднего размера (5–6 мм) нужна для снятия пластиковых клипс обшивки двери. В Hyundai Getz они часто ломаются при неаккуратном демонтаже, поэтому возьмите запасные – артикул оригинальных клипс 82311-25000. Альтернатива – универсальные клипсы Febi 02739, подходящие по размеру.
Новое зеркало должно соответствовать модели автомобиля. Для Getz 2002–2011 годов выпуска подходят зеркала с артикулами 87610-1C000 (оригинал) или аналоги от TYC (7-5235) и Depo (310-1125R-000). Проверьте комплектацию: в некоторых наборах отсутствуют прокладки или крепёжные болты, которые придётся докупать отдельно.
Для защиты лакокрасочного покрытия двери используйте малярный скотч шириной 25–30 мм. Им обклеивают края дверной панели перед снятием обшивки, чтобы избежать царапин. Если зеркало оснащено электроприводом, понадобится мультиметр для проверки проводки – стандартное сопротивление моторчика регулировки должно быть в пределах 10–15 Ом.
Работая с электрической частью, отключите аккумулятор. Для этого потребуется ключ на 10 мм или торцевая головка того же размера. Если зеркало с подогревом, убедитесь, что новое оборудовано терморезистором – его сопротивление при комнатной температуре составляет 3–5 Ом, а при нагреве падает до 1–2 Ом.
Для сборки пригодится пластиковый монтажный клин (например, Autotools AT-100) – он помогает аккуратно отщёлкнуть обшивку без повреждений. Если дверная карта сидит плотно, используйте резиновый молоток весом 300–500 г для лёгких постукиваний по клину. Избегайте металлических инструментов – они оставляют вмятины на пластике.
В случае повреждения уплотнительной резинки зеркала закажите её отдельно – артикул 87620-1C000. Резинка должна плотно прилегать к кузову, иначе в салон будет попадать вода и шум. Для герметизации стыков используйте силиконовый герметик ABRO 999 – он не разрушается под воздействием температур и ультрафиолета.
Перед началом работ отключите клемму аккумулятора, чтобы избежать случайного срабатывания электростеклоподъемников или центрального замка. На Хендай Гетц обшивка двери крепится на пластиковых пистонах и винтах – их расположение зависит от года выпуска, но основные точки фиксации остаются неизменными.
Снимите декоративную накладку внутренней ручки двери. Для этого подденьте её плоской отверткой с тонким жалом, начиная с нижнего края. Накладка держится на защелках – не прилагайте чрезмерных усилий, чтобы не сломать пластик. Под ней скрыты два винта под крестовую отвертку (PH2) – выкрутите их полностью.
Отсоедините трос или электрический разъем от ручки открывания двери. На механических моделях трос крепится к рычагу металлическим зажимом – сожмите его пальцами и снимите с крючка. На моделях с электроприводом отключите разъем, нажав на фиксатор и потянув его в сторону.
Найдите и удалите скрытые винты. Один расположен в нише подлокотника (под пластиковой заглушкой, которую можно поддеть отверткой), второй – в нижней части обшивки, рядом с динамиком. На некоторых модификациях может быть третий винт под регулятором зеркала – его также нужно выкрутить.
Аккуратно отщелкните обшивку от металлического каркаса двери. Начинайте с нижнего угла, используя специальную пластиковую лопатку или широкую отвертку, обернутую изолентой. Пистоны расположены по периметру с шагом 10–15 см – их легко сломать, если тянуть обшивку резко. Пройдитесь по всей кромке, постепенно освобождая защелки.
Отсоедините провода от динамика и кнопок стеклоподъемника (если они есть). Разъемы имеют фиксаторы – нажмите на них, прежде чем тянуть. На моделях с подогревом зеркал дополнительно отключите разъем нагревательного элемента, расположенный в верхней части двери.
Снимите обшивку, потянув её на себя и вверх. Не переворачивайте её резко – внутри остаются тяги замка и провода, которые можно повредить. Если обшивка не поддается, проверьте, не осталось ли незамеченных винтов или пистонов. На Хендай Гетц часто забывают про крепление в районе бокового кармана.
После снятия обшивки закройте открытые механизмы двери ветошью или полиэтиленом, чтобы внутрь не попала пыль или влага. Теперь доступ к креплению зеркала открыт – оно фиксируется тремя гайками на 10 мм, которые можно открутить торцевым ключом или головкой с удлинителем.
Пошаговая инструкция по демонтажу старого зеркала
Перед началом работ отключите клемму «минус» аккумулятора, чтобы исключить случайное замыкание проводки при демонтаже зеркала с электроприводом. Для моделей Hyundai Getz 2002–2011 годов потребуются крестовая отвёртка PH2, пластиковая лопатка для снятия обшивки и ключ TORX T20. Если зеркало оснащено подогревом или повторителем поворота, подготовьте мультиметр для проверки целостности цепей после отсоединения разъёмов.
Снимите внутреннюю облицовку двери, поддев пластиковую накладку в нижней части ручки открывания двери плоской отвёрткой. Открутите два винта под заглушкой (расположены под резиновым уплотнителем стекла) и три самореза в торце двери – два сверху и один снизу. Аккуратно отсоедините обшивку, начиная с нижнего угла, чтобы не повредить пластиковые клипсы. Для доступа к креплению зеркала отогните обшивку на 15–20 см, не отсоединяя полностью.
Отсоедините электрические разъёмы, если зеркало имеет привод или подогрев. Для этого нажмите на фиксатор разъёма и потяните его в сторону. У моделей с повторителем поворота разъём находится за зеркалом, рядом с основным креплением. Проверьте состояние проводов – при наличии окисления или повреждений изоляции замените их перед установкой нового зеркала. Запомните порядок подключения: красный провод – питание, чёрный – масса, жёлтый – сигнал поворота (если есть).
Открутите три винта крепления зеркала к двери ключом TORX T20. Два винта расположены по бокам корпуса зеркала, третий – в нижней части, ближе к кромке двери. Придерживайте зеркало рукой, чтобы оно не упало после откручивания последнего винта. Если зеркало сидит плотно, слегка покачайте его из стороны в сторону, чтобы освободить от герметика или заводской фиксации. Избегайте резких движений – корпус зеркала изготовлен из хрупкого пластика.
После снятия зеркала очистите посадочное место от остатков герметика и грязи с помощью ветоши и обезжиривателя. Осмотрите металлический кронштейн двери на предмет коррозии – при необходимости обработайте его преобразователем ржавчины и покройте антикоррозийным составом. Проверьте состояние резиновой прокладки между зеркалом и дверью – если она деформирована или порвана, замените её перед установкой нового зеркала, чтобы избежать попадания влаги в салон.
Установка нового зеркала и подключение электропроводки
Снимите защитную крышку с внутренней стороны двери, открутив два винта Torx T20, расположенных под резиновым уплотнителем. Аккуратно отсоедините штатный разъем электропроводки зеркала, нажав на фиксатор пальцем – не тяните за провода. Установите новое зеркало в посадочное место, совместив крепежные отверстия с резьбовыми втулками на двери. Затяните три болта M6×16 динамометрическим ключом с моментом 8–10 Н·м, начиная с верхнего, чтобы избежать перекоса корпуса. Проверьте плавность хода регулировки зеркала вручную перед подключением электрики.
Подключите новый разъем к штатной колодке проводки, убедившись, что контакты совпадают по цветовой маркировке: желтый – обогрев, красный – питание мотора вертикальной регулировки, синий – горизонтальной, черный – масса. Если зеркало с повторителем поворота, дополнительно соедините зеленый провод с соответствующим контактом в двери. Заизолируйте соединения термоусадочной трубкой или изолентой 3M Super 33+, избегая нахлеста на подвижные части механизма. После подключения проверьте работу всех функций через кнопку регулировки в салоне, включая обогрев (при наличии) – нагрев должен начинаться через 30–40 секунд после включения.
Проверка работоспособности и регулировка положения зеркала
После установки нового зеркала включите зажигание и проверьте электропривод. Нажмите кнопку регулировки на двери водителя: зеркало должно плавно перемещаться во всех направлениях без посторонних звуков. Если движение затруднено или слышен скрежет, отключите питание и проверьте крепление механизма – возможно, перекос или недостаточная фиксация кронштейна.
Для проверки обогрева зеркала (если предусмотрен) включите задний обогрев стекла на 2–3 минуты. Коснитесь поверхности зеркала рукой: она должна равномерно нагреваться. При отсутствии нагрева проверьте разъем подключения обогрева – часто окисляются контакты или нарушается пайка проводов.
Регулировка положения начинается с настройки угла обзора. Сядьте за руль в привычной позе и отрегулируйте зеркало так, чтобы в нем отражалась крайняя правая часть кузова (около 5 см) и максимальная видимость дороги сбоку. Используйте следующий алгоритм:
- Верхний край зеркала должен захватывать линию горизонта.
- Нижний край – дорожное полотно на расстоянии 3–5 метров от автомобиля.
- Боковой край – минимальный обзор собственного кузова для контроля габаритов.

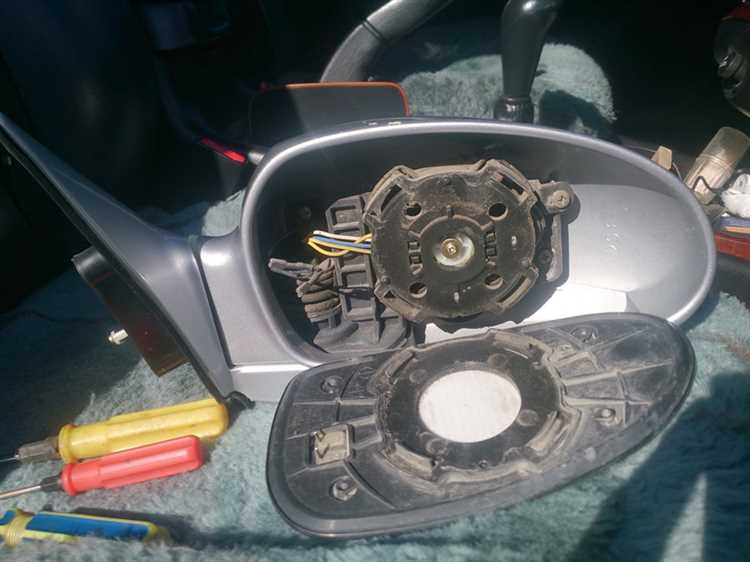

Если зеркало не фиксируется в заданном положении, проверьте состояние пластиковых шестерен привода. Частая причина – износ зубцов или попадание грязи. Снимите крышку механизма (обычно крепится на 2–3 винтах) и очистите детали от пыли, смажьте силиконовой смазкой. При сильном износе замените шестерни комплектом.
Для механических зеркал (без электропривода) регулировка выполняется вручную. Нажмите на корпус зеркала, преодолевая сопротивление фиксаторов, и установите нужный угол. Убедитесь, что зеркало не смещается при закрывании двери – при необходимости подтяните крепежные болты моментом 8–10 Н·м.
Проверьте герметичность соединения зеркала с кузовом. Нанесите тонкий слой силиконового герметика по периметру стыка, если заметили подтекание воды в салон после дождя. Особое внимание уделите нижней части – там скапливается влага, которая может вызвать коррозию кронштейна.
После регулировки выполните тестовый заезд на скорости 40–60 км/ч. Оцените видимость «слепых зон»: при правильной настройке в зеркале не должно быть видно собственного автомобиля, кроме минимальной части кузова. Если обзор недостаточен, скорректируйте угол наклона на 2–3 градуса вверх или наружу.
Зафиксируйте настройки, если автомобиль оборудован памятью положения зеркал. Для этого удерживайте кнопку памяти на двери водителя 3 секунды, затем выберите нужный профиль. Убедитесь, что зеркало возвращается в заданное положение после переключения режимов (например, при включении заднего хода).
Сборка обшивки двери и финальная проверка герметичности
Установите обшивку двери, совместив пластиковые пистоны с отверстиями в металлическом каркасе. Начните с верхнего края, аккуратно вдавливая фиксаторы по периметру – для Хендай Гетц их 8 штук (4 по вертикали, 4 по горизонтали). Проверьте защелкивание каждого пистона: при правильной посадке слышен характерный щелчок. Если пистон сломался, замените его новым (артикул 81231-25000 для оригинальных деталей). Подключите разъем проводки к блоку управления зеркалом, убедившись, что контакты не окислены – при необходимости зачистите их надфилем.
Затяните винты крепления обшивки в последовательности: верхний левый → нижний правый → верхний правый → нижний левый. Момент затяжки – 2,5–3 Н·м; превышение приведет к деформации пластика. Убедитесь, что зазор между обшивкой и дверью равномерный (1–1,5 мм по всему периметру). Если обшивка «играет», проверьте наличие посторонних предметов в посадочных пазах или повреждение направляющих выступов на металлическом каркасе.
Для проверки герметичности закройте дверь и окно, включите воду под давлением 2–3 бара (например, из садового шланга с насадкой). Направьте струю на стык зеркала и кузова в течение 30 секунд, затем осмотрите внутреннюю сторону двери на наличие влаги. Если вода проникла, демонтируйте обшивку и нанесите герметик 3M 08537 на кромку дверной карты в местах прилегания к металлу. Повторите тест после высыхания герметика (12 часов).
