Как собираются тормоза на самокате инструкция

Тормозная система самоката – критически важный элемент, от которого зависит безопасность и управляемость. Стандартные механические тормоза (ободные или дисковые) требуют точной настройки, а их неправильная сборка может привести к снижению эффективности торможения или полному отказу. В этой инструкции разберём процесс установки тормозов с нуля, включая выбор компонентов, необходимые инструменты и ключевые нюансы монтажа.

Для сборки потребуются: шестигранники (4, 5, 6 мм), отвёртка с плоским шлицем, динамометрический ключ (опционально, но рекомендуется для затяжки болтов с усилием 4–6 Н·м), кусачки для троса, смазка для подвижных частей (например, силиконовая или тефлоновая). Если устанавливаются дисковые тормоза, дополнительно понадобятся ротор (140–160 мм для большинства самокатов), адаптер для калипера и тормозные колодки. Ободные тормоза требуют проверки совместимости с колёсами: ширина обода должна соответствовать ширине тормозных колодок (обычно 20–25 мм).

Перед началом работ убедитесь, что рама самоката не имеет трещин в местах крепления тормозов, а колёса свободно вращаются без люфта. Если используется тросовый привод, проверьте его целостность – перегибы или ржавчина снижают эффективность торможения. Для дисковых тормозов важно соблюдать чистоту ротора: даже небольшое количество масла или грязи на его поверхности ухудшает сцепление колодок. При установке ободных тормозов обратите внимание на выравнивание колодок относительно обода – они должны касаться его всей поверхностью, без перекосов.

Настройка тормозов после сборки – не менее важный этап. Для ободных тормозов отрегулируйте натяжение троса так, чтобы колодки касались обода при нажатии рычага на 20–30 мм хода. Дисковые тормоза требуют прокачки гидравлической системы (если таковая предусмотрена) и точной центровки калипера относительно ротора. После установки проведите тест на низкой скорости, убедившись, что торможение происходит плавно, без рывков или скрипа. Если тормоза работают неравномерно, проверьте затяжку всех креплений и повторно отрегулируйте натяжение.

Какие инструменты и детали понадобятся для установки тормозов

Для сборки тормозной системы самоката потребуются ключи на 5, 6 и 8 мм – они подойдут для большинства креплений, включая болты калипера и адаптера. Если тормоза дисковые, дополнительно понадобится шестигранник на 4 или 5 мм для регулировки положения колодок. Для механических тормозов пригодится плоскогубцы с узкими губками – они помогут зафиксировать трос при натяжении. Не забудьте динамометрический ключ (если есть) – затяжка болтов с усилием 4–6 Н·м предотвратит перетяжку и повреждение резьбы.

Основные детали зависят от типа тормозов. Для механических дисковых нужны: калипер с адаптером (обычно PM или IS стандарта), ротор диаметром 140–160 мм (подбирайте под вилку), трос в оплётке с наконечником, а также пара колодок (органические или металлические). Если устанавливаете гидравлику, потребуются: гидравлический калипер, совместимый с ротором, тормозная жидкость DOT 4 или минеральное масло (в зависимости от системы), шланг с фитингами и прокачной набор. Для ножных тормозов (V-brake) подготовьте: тормозные рычаги, колодки с картриджной системой (например, Shimano или Tektro), тросик с рубашкой и крепёжные болты.

Вспомогательные материалы сэкономят время: изопропиловый спирт для обезжиривания ротора и колодок, силиконовая смазка для тросов, наждачная бумага P400–P600 для зачистки поверхностей при необходимости. Если адаптер не входит в комплект, проверьте его совместимость с вилкой – например, для ротора 160 мм на вилке с креплением PM понадобится адаптер Shimano SM-MA-F160P/S. При работе с гидравликой используйте только рекомендованную жидкость: смешивание DOT и минерального масла приведёт к выходу системы из строя.

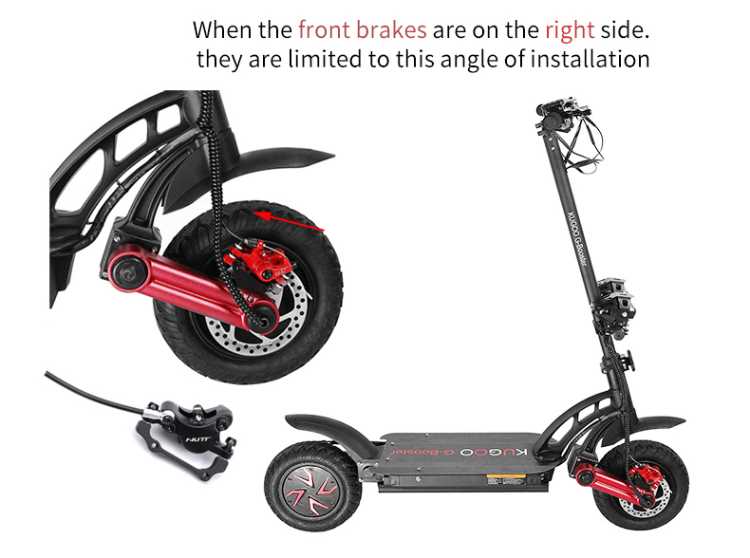

Как правильно закрепить тормозной механизм на раме самоката

Перед установкой проверьте совместимость тормоза с моделью самоката. Большинство механических тормозов (V-brake, дисковые) крепятся на стандартные посадочные места: отверстия диаметром 5 мм для V-brake или роторное крепление на 6 болтов для дисковых. Если рама не имеет заводских отверстий, потребуется сверление с последующей обработкой антикоррозийным составом. Для самокатов с алюминиевыми рамами используйте сверло 4,8 мм, для стальных – 4,5 мм, чтобы избежать люфта болтов.

Закрепляйте тормоз строго по инструкции производителя, соблюдая момент затяжки. Для V-brake оптимальное усилие – 4–6 Н·м, для дисковых тормозов – 6–8 Н·м (проверяйте динамометрическим ключом). При установке дисковых тормозов следите за соосностью ротора и калипера: зазор между колодками и диском должен быть равномерным (0,1–0,2 мм). Используйте фиксатор резьбы (например, Loctite 243) для болтов, чтобы предотвратить самопроизвольное ослабление.

• Для V-brake: расположите тормозные колодки параллельно ободу колеса, выставив зазор 1–2 мм. Затяните болты крест-накрест, начиная с нижнего.
• Для дисковых тормозов: установите ротор на втулку колеса, зафиксировав его болтами с усилием 2–3 Н·м. Калипер монтируйте на адаптер, предварительно очистив поверхности от смазки.
• После установки проверьте ход рычага: при нажатии он должен возвращаться в исходное положение без заеданий. При необходимости отрегулируйте натяжение троса или гидравлики.

Завершив монтаж, проведите тест на безопасность. Разгоните самокат до 15–20 км/ч и резко затормозите: колесо должно блокироваться плавно, без рывков или скрипа. Если тормоз «ведет» в сторону, проверьте симметричность колодок или центровку калипера. Для гидравлических систем прокачайте тормоза, удалив воздух из системы, если рычаг проваливается. Запишите дату установки и параметры затяжки – это упростит последующее обслуживание.

Настройка тросика тормоза: длина, натяжение и фиксация

Натяжение тросика определяет чувствительность тормоза. Оптимальный зазор между колодкой и ободом – 1–2 мм в отпущенном состоянии. Проверьте его, нажав на рычаг: колодки должны касаться обода при ходе рычага на 20–30% от полного. Если тормоз срабатывает слишком рано или поздно, отрегулируйте натяжение с помощью барашковой гайки на калипере или рычаге. Вращайте гайку по часовой стрелке для увеличения натяжения, против – для уменьшения. После настройки убедитесь, что тросик не провисает и не перетянут.

• Признаки неправильного натяжения:
  • Рычаг упирается в ручку при слабом нажатии – тросик перетянут.
  • Колодки не касаются обода даже при полном ходе рычага – тросик ослаблен.
  • Тормоз срабатывает рывками – тросик заедает или перекручен.

Фиксация тросика должна исключать его смещение под нагрузкой. Затяните все болты и гайки с моментом 3–5 Н·м, используя динамометрический ключ. Особое внимание уделите анкерному болту на калипере: если он ослаблен, тросик будет выскальзывать при торможении. После фиксации проверьте работу тормоза на ходу: рычаг должен возвращаться в исходное положение без задержек, а колодки – равномерно отходить от обода. Если тросик скрипит или трется о рубашку, смажьте его силиконовой смазкой.

Регулярно проверяйте состояние тросика и рубашки. Изношенный тросик (с ржавчиной, заломами или растрепанными концами) замените немедленно – он может порваться в движении. Рубашка должна быть целой, без трещин и деформаций. При замене используйте тросики диаметром 1,5–1,8 мм (стандарт для самокатов) и рубашки с тефлоновым покрытием – они снижают трение и продлевают срок службы системы.

Установка и регулировка тормозных колодок на колесе

Снимите колесо с самоката, открутив крепёжные гайки ключом на 17 мм или шестигранником на 5 мм – зависит от модели. Осмотрите тормозной диск: толщина должна быть не менее 1,5 мм, иначе колодки не обеспечат эффективного торможения. Установите новые колодки в суппорт, убедившись, что фрикционный материал направлен к диску. Если колодки имеют металлические пластины, зафиксируйте их пружинными зажимами – они предотвратят дребезжание при езде.

Затяните болты крепления колодок моментом 4–6 Н·м, используя динамометрический ключ. Перекос колодок относительно диска недопустим: зазор между ними должен быть равномерным по всей площади (0,2–0,4 мм). Проверьте это щупом или визуально – при вращении колеса диск не должен задевать колодки. Если зазор неравномерный, ослабьте болты и отрегулируйте положение суппорта, смещая его в нужную сторону.

После установки колеса на место выполните пробное торможение на низкой скорости. Если колодки скрипят, нанесите на обратную сторону фрикционного материала тонкий слой медной смазки или специального антискрипного состава. Избегайте попадания смазки на рабочую поверхность диска – это снизит эффективность торможения. При необходимости подтяните тросик ручного тормоза, чтобы ход рычага составлял 20–30 мм до полного срабатывания.

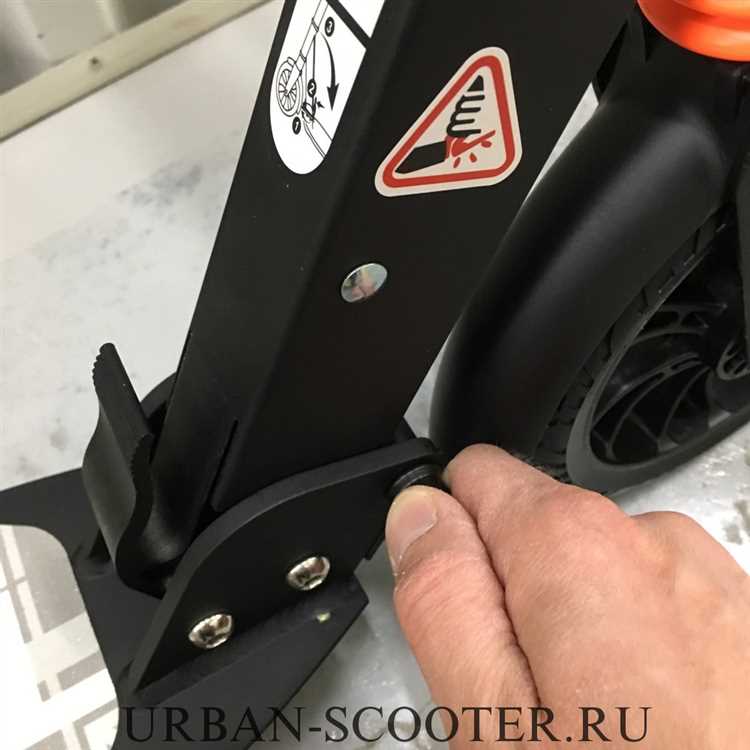

Проверка работоспособности тормозов после сборки

Перед тестированием установите самокат на ровную поверхность и убедитесь, что колесо свободно вращается без заеданий. Нажмите на тормозной рычаг с усилием 5–7 кг (примерно как при среднем сжатии кисти) – колодки должны мгновенно блокировать колесо, а рычаг не доходить до руля на 2–3 см. Если ход рычага превышает 4 см или колесо прокручивается, отрегулируйте натяжение троса: ослабьте контргайку на тормозном механизме, подтяните трос на 1–2 оборота и зафиксируйте. Повторите проверку, пока не добьетесь четкого срабатывания при указанном усилии.

Для динамического теста разгонитесь до 10–12 км/ч и резко затормозите – тормозной путь не должен превышать 1,5 м на сухом асфальте. Обратите внимание на посторонние звуки: скрип указывает на перекос колодок (проверьте их параллельность ободу), а металлический скрежет – на износ или неправильную установку. После 5–6 циклов торможения потрогайте обод колеса: температура не должна превышать 40–50°C. Если нагрев сильнее, ослабьте прижим колодок на 0,5–1 мм, чтобы избежать перегрева и деформации.

Типичные ошибки при сборке и как их избежать

Первая и самая распространённая ошибка – неправильная установка тормозного рычага. Многие затягивают болты крепления слишком слабо, из-за чего рычаг смещается при первом же нажатии. Рекомендуемый момент затяжки для большинства самокатов – 4–6 Н·м. Используйте динамометрический ключ, если есть возможность, или затягивайте болты до упора, но без фанатизма, чтобы не сорвать резьбу.

Несоосность тормозной колодки с диском или ободом приводит к неравномерному износу и снижению эффективности торможения. Перед фиксацией колодки проверьте её положение: зазор между колодкой и диском должен быть одинаковым по всей площади контакта. Для ободных тормозов убедитесь, что колодки не касаются покрышки – это вызовет её повреждение уже через несколько поездок.

Игнорирование регулировки натяжения троса – ещё одна частая проблема. Слишком слабый трос увеличивает свободный ход рычага, а чрезмерное натяжение приводит к постоянному подтормаживанию. Оптимальный зазор между колодкой и диском – 0,5–1 мм. После установки проверьте ход рычага: он должен нажиматься плавно, без заеданий, а колодки должны отходить от диска сразу после отпускания.

Использование неподходящих расходников – колодок, тросов или рубашек – снижает ресурс тормозов и безопасность. Например, металлические колодки для дисковых тормозов быстро изнашивают ротор, а органические могут не выдержать высоких температур при длительном спуске. Всегда сверяйте артикулы деталей с рекомендациями производителя самоката. Если оригинальных запчастей нет, выбирайте аналоги с такими же характеристиками: материал, размер, тип крепления.

Неправильная сборка гидравлических тормозов часто заканчивается завоздушиванием системы. Если при нажатии на рычаг ощущается «ватность» или он проваливается до руля, значит, в контур попал воздух. Для прокачки используйте только рекомендованную производителем тормозную жидкость (DOT 4 или минеральное масло). Никогда не смешивайте разные типы жидкостей – это приведёт к выходу из строя уплотнений и манжет.

Перекос тормозного суппорта относительно диска вызывает скрежет и неравномерный износ колодок. После установки суппорта проверьте его положение: диск должен свободно вращаться между колодками, не задевая их. Если суппорт смещён, ослабьте крепёжные болты, выровняйте его и затяните повторно. Для дисковых тормозов с плавающим суппортом убедитесь, что обе колодки прижимаются к диску одновременно.

Пренебрежение смазкой подвижных частей ускоряет износ и приводит к заеданию механизма. Наносите тонкий слой силиконовой смазки на тросы, рубашки и шарниры рычага. Избегайте использования густых смазок (например, литола) – они притягивают грязь и пыль. Для гидравлических систем смазывайте только внешние шарниры, не допуская попадания смазки на тормозные поверхности.

Последняя ошибка – отсутствие финальной проверки. Перед первой поездкой протестируйте тормоза на низкой скорости: рычаг должен срабатывать чётко, без провалов, а самокат останавливаться плавно. Если торможение сопровождается вибрацией или скрипом, проверьте крепление всех элементов и состояние колодок. Запишите показания одометра после сборки – это поможет отследить износ деталей и вовремя заменить их.

Обслуживание тормозной системы самоката после установки

Первые 50–100 км после сборки тормозов проверяйте затяжку всех болтов каждые 20 км. Особое внимание уделите креплению суппорта и троса: момент затяжки болтов суппорта должен составлять 6–8 Н·м, тросового зажима – 4–5 Н·м. Используйте динамометрический ключ, чтобы избежать перетяжки, которая приводит к деформации алюминиевых деталей.

Через 200 км эксплуатации снимите колодки и осмотрите их на предмет неравномерного износа. Если толщина фрикционного материала менее 1,5 мм – замените. Очистите направляющие суппорта от грязи и нанесите тонкий слой медной смазки. Проверьте состояние ротора: допустимое биение не должно превышать 0,15 мм. При превышении – замените диск или отрегулируйте его положение.

Тросовый привод требует смазки каждые 300 км. Отсоедините трос от рычага, очистите его от старой смазки и нанесите 2–3 капли тефлоновой смазки в оболочку. Избегайте использования густых смазок – они увеличивают сопротивление и ускоряют износ. После смазки проверьте свободный ход рычага: он должен составлять 2–3 мм до начала торможения.

Гидравлические тормоза обслуживайте по другому регламенту. Раз в 500 км проверяйте уровень жидкости в бачке: он должен находиться между отметками MIN и MAX. Доливайте только рекомендованную производителем жидкость (DOT 4 или DOT 5.1). Прокачку системы проводите при появлении «мягкого» хода рычага или каждые 2000 км. Используйте специальный набор для прокачки с адаптером под вашу модель суппорта.

В условиях повышенной влажности или после езды по лужам просушите тормоза, выполнив 10–15 резких торможений на скорости 15–20 км/ч. Это удалит влагу с поверхности колодок и ротора, предотвратив коррозию. Если после просушки тормоза скрипят, нанесите на обратную сторону колодок тонкий слой противоскрипной пасты (например, Shimano Disc Brake Silencing Compound).
