Как заменить радиатор охлаждения на шевроле нива

Радиатор охлаждения на Шевроле Нива – ключевой элемент системы, отвечающий за поддержание оптимальной температуры двигателя. Модель 2123 оснащается алюминиевым радиатором с пластиковыми бачками, ресурс которого составляет 80–120 тыс. км при условии своевременного обслуживания. Однако агрессивные условия эксплуатации (перепады температур, реагенты, механические повреждения) сокращают срок службы до 50–70 тыс. км. Замена требуется при появлении течей, деформации сот или снижении эффективности охлаждения.

Для работы потребуются: торцевые головки на 10, 13 и 17 мм, отвёртка с плоским жалом, пассатижи, ёмкость для слива антифриза (не менее 8 л), новый радиатор (артикул 2123-1301012-01 или аналог), прокладка нижнего патрубка (2123-1303016), хомуты и герметик для системы охлаждения. Инструмент должен быть исправным – сорванные грани болтов или повреждённые патрубки усложнят процесс. Перед началом работ убедитесь, что двигатель остыл: горячий антифриз под давлением может вызвать ожоги.

Слив антифриза проводите через нижний патрубок радиатора или краник на блоке цилиндров (если установлен). Для ускорения процесса снимите крышку расширительного бачка. Отработанную жидкость утилизируйте согласно экологическим нормам – слив в канализацию запрещён. При демонтаже радиатора обратите внимание на состояние вентиляторов и электропроводки: окисление контактов или повреждение лопастей требует одновременной замены.

Установка нового радиатора начинается с проверки посадочных мест. Удалите остатки старой прокладки и герметика, осмотрите резиновые подушки крепления – при износе замените их (артикул 2123-1301014). Затяжку болтов крепления проводите в диагональной последовательности с моментом 8–10 Н·м. После сборки залейте антифриз через расширительный бачок до отметки MAX, удалите воздушные пробки, прокачав систему через штуцер на термостате. Первый запуск двигателя выполните на холостых оборотах с контролем температуры по датчику – перегрев в первые минуты указывает на неполное удаление воздуха.

Необходимые инструменты и материалы для замены радиатора

Для замены радиатора охлаждения на Шевроле Нива потребуется стандартный набор инструментов: торцевые головки на 10, 13 и 17 мм, удлинитель и трещотка для доступа к труднодоступным болтам. Обязательны плоская и крестовая отвёртки – первая пригодится для снятия хомутов патрубков, вторая – для демонтажа электровентилятора. Пассатижи или специальные клещи для снятия стопорных колец облегчат работу с фиксаторами шлангов. Не забудьте динамометрический ключ для затяжки болтов с усилием 8–12 Н·м, чтобы избежать деформации корпуса радиатора.

Из расходных материалов понадобятся: новый радиатор (оригинал – 2123-1301012 или аналоги от Luzar, Nissens), антифриз (6–7 литров, рекомендуется Sintec G12+ или Felix Carbox), герметик для системы охлаждения (например, ABRO 999). Для замены патрубков подготовьте новые хомуты (лучше использовать пружинные или червячные с диаметром 32–40 мм) и уплотнительные кольца для датчика температуры, если они изношены. При работе с системой охлаждения используйте перчатки и защитные очки – антифриз токсичен.

Подготовка автомобиля: слив охлаждающей жидкости и снятие защиты

Перед началом работ убедитесь, что двигатель полностью остыл – температура охлаждающей жидкости (ОЖ) в системе может достигать 100°C, что чревато ожогами. Подготовьте ёмкость объёмом не менее 8 литров для слива ОЖ: подойдёт пластиковый таз или канистра с широким горлом. Расположите её под нижним патрубком радиатора, предварительно подстелив ветошь для впитывания пролитой жидкости.

Для слива ОЖ выполните следующие действия:

1. Откройте крышку расширительного бачка – это ускорит процесс слива за счёт выравнивания давления.
2. Ослабьте хомут на нижнем патрубке радиатора с помощью плоскогубцев или отвёртки (в зависимости от типа хомута).
3. Снимите патрубок, направив струю ОЖ в подготовленную ёмкость. Если жидкость не сливается, аккуратно протолкните патрубок внутрь радиатора, чтобы устранить возможную пробку.
4. После слива основного объёма ОЖ открутите сливную пробку на блоке цилиндров (расположена под выпускным коллектором, со стороны водителя) – это позволит удалить остатки жидкости из рубашки охлаждения.

Снятие защиты картера – обязательный этап, так как она перекрывает доступ к нижней части радиатора и крепёжным элементам. На Шевроле Нива защита фиксируется шестью болтами М8: четыре по периметру и два спереди, возле бампера. Используйте головку на 13 мм с удлинителем – стандартный ключ не обеспечит необходимый доступ. Откручивайте болты последовательно, начиная с задних, чтобы защита не провисала и не деформировалась.

После демонтажа защиты осмотрите поддон картера на предмет повреждений и очистите его от грязи. Проверьте состояние сливной пробки радиатора (если она предусмотрена конструкцией) – резьба не должна быть сорвана, а уплотнительное кольцо должно быть целым. При необходимости замените пробку или кольцо, чтобы избежать утечек при последующей заливке ОЖ. Убедитесь, что все патрубки и хомуты в зоне доступа не имеют трещин или потёртостей – это критично для герметичности системы после сборки.

Демонтаж переднего бампера и воздуховодов для доступа к радиатору

Начните с отключения минусовой клеммы аккумулятора, чтобы исключить случайное замыкание при работе с электропроводкой бампера. Крепление бампера на Шевроле Нива состоит из 6 точек: 4 болта под ключ на 10 мм (по два с каждой стороны в арках) и 2 самореза под крестовую отвёртку в нижней части. Открутите болты в колёсных арках, предварительно повернув руль до упора в сторону для удобства доступа. Нижние саморезы часто закисают – используйте проникающую смазку за 10–15 минут до демонтажа.

После снятия крепежа аккуратно потяните бампер на себя, начиная с нижней части. В верхней части он фиксируется на пластиковых защёлках, которые легко ломаются при чрезмерном усилии. Если бампер не поддаётся, проверьте наличие дополнительных саморезов под решёткой радиатора – на некоторых модификациях они устанавливаются в количестве 2 штук. Отсоедините разъёмы противотуманных фар и датчика температуры воздуха, если они присутствуют.

Воздуховоды крепятся к радиатору и кузову тремя способами: пластиковыми клипсами, металлическими хомутами и защёлками. Сначала снимите верхний воздуховод, отжав фиксаторы по бокам и потянув его вверх. Нижний воздуховод держится на двух хомутах диаметром 40 мм – ослабьте их ключом на 7 мм. Боковые патрубки отсоединяйте последним, так как они часто деформируются при неаккуратном демонтаже. Запомните расположение уплотнительных резинок – их смещение приведёт к подсосу воздуха и снижению эффективности охлаждения.

Перед окончательным снятием бампера убедитесь, что все провода и шланги отсоединены. Оставьте его висеть на проводах противотуманок, если они не мешают доступу к радиатору, или закрепите на кузове с помощью стяжек. При обратной установке обратите внимание на выравнивание защёлок – перекос приведёт к появлению щелей и вибрации на скорости. Затягивайте болты крест-накрест, начиная с верхних, чтобы избежать деформации бампера.

Отсоединение патрубков и электрических разъёмов радиатора

Перед началом работ слейте охлаждающую жидкость через нижний патрубок или сливную пробку радиатора, расположенную в левой нижней части. Используйте плоскогубцы с регулируемым захватом для ослабления хомутов на патрубках: верхний (диаметр 38 мм) и нижний (42 мм) – оба крепятся пружинными или червячными хомутами. Сдвиньте хомуты на 5–7 см от края патрубка, затем аккуратно снимите шланги, прокручивая их из стороны в сторону. Если патрубки прикипели, воспользуйтесь тонкой плоской отвёрткой, вставляя её между шлангом и штуцером радиатора, но избегайте чрезмерного усилия – алюминиевые штуцеры легко деформируются.

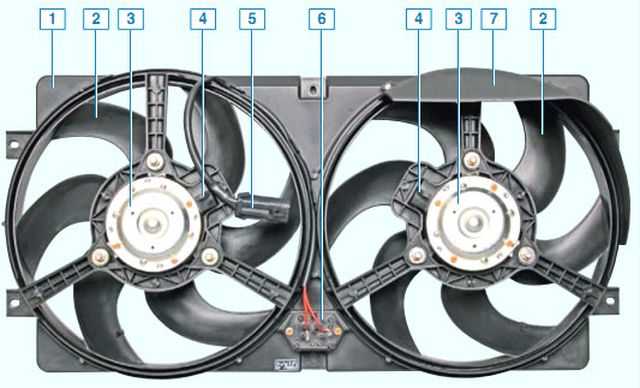

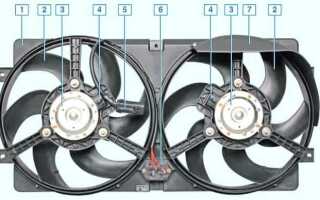

Отключите электрические разъёмы в следующем порядке:

• Датчик температуры охлаждающей жидкости (расположен на левой стороне радиатора, разъём с фиксатором – нажмите на защёлку и потяните вниз).
• Разъём вентилятора охлаждения (находится на правой стороне, крепится защёлкой – сдвиньте её в сторону и отсоедините).
• При наличии – разъём датчика уровня жидкости (на бачке радиатора, отсоединяется лёгким нажатием на фиксатор).

Проверьте состояние уплотнительных колец на разъёмах: при наличии трещин или деформаций замените их (артикул для датчика температуры – 2112-3851010-02). Закрепите отсоединённые провода пластиковыми стяжками к кузову, чтобы исключить их контакт с горячими поверхностями или подвижными частями.

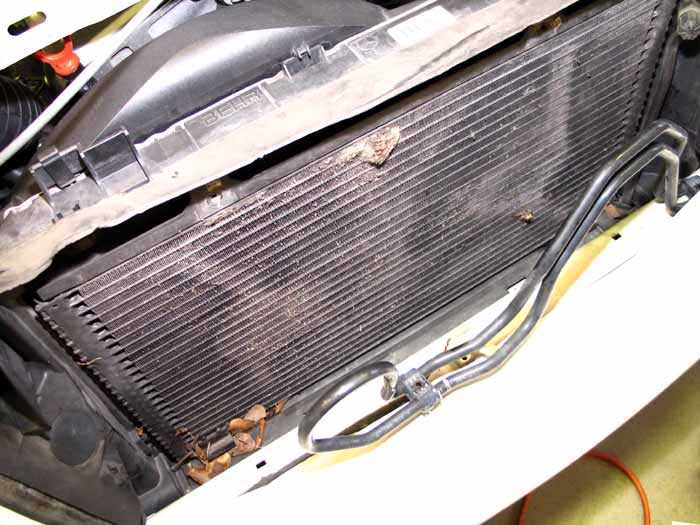

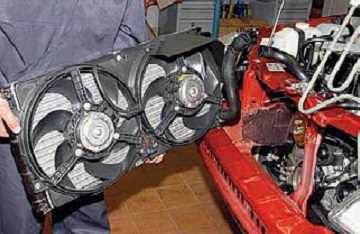

Снятие старого радиатора и проверка креплений

Перед демонтажем радиатора слейте охлаждающую жидкость через сливной кран в нижней части радиатора или отсоединив нижний патрубок. На Шевроле Нива радиатор фиксируется четырьмя болтами M8: два сверху на поперечине кузова и два снизу на кронштейнах. Открутите их торцевой головкой на 10 мм, удерживая гайки ключом на 10 с обратной стороны. Отсоедините электрический разъем вентилятора и верхние патрубки, предварительно ослабив хомуты плоскогубцами. Аккуратно извлеките радиатор, наклоняя его вперед, чтобы не повредить пластиковые бачки.

Проверьте состояние резиновых подушек крепления – они должны быть без трещин и деформаций. Если подушки затвердели или порваны, замените их (артикул 2123-1301016 для верхних, 2123-1301017 для нижних). Осмотрите кронштейны на кузове: коррозия или срыв резьбы требуют восстановления – зачистите ржавчину металлической щеткой и обработайте преобразователем, при необходимости нарежьте новую резьбу метчиком M8.

Уделите внимание поперечине кузова: если на ней обнаружены следы протечек антифриза, зачистите поверхность до металла и нанесите герметик ABRO 999 или аналог. Проверьте затяжку болтов крепления поперечины – момент затяжки 18–22 Н·м. При сборке используйте новые хомуты для патрубков (артикул 2108-1303090-01) и смажьте резиновые уплотнители силиконовой смазкой, чтобы избежать прикипания.

Установка нового радиатора и подключение всех соединений

Перед установкой нового радиатора убедитесь, что посадочные места на кузове очищены от грязи и остатков старой прокладки. Нанесите тонкий слой герметика на резиновые подушки радиатора, чтобы предотвратить вибрации и смещение. Аккуратно опустите радиатор в моторный отсек, совместив его с нижними кронштейнами – на Шевроле Ниве они расположены на поперечине рамы. Закрепите радиатор двумя болтами М8 с шайбами, затянув их моментом 12–15 Н·м. Проверьте зазор между радиатором и вентилятором – он должен составлять не менее 5 мм, иначе лопасти будут цепляться за соты.

Подключите верхний и нижний патрубки, используя новые хомуты с червячным механизмом – они надежнее штатных ленточных. Для нижнего патрубка (диаметр 38 мм) используйте хомут с диапазоном затяжки 35–45 мм, для верхнего (32 мм) – 30–40 мм. Затяните хомуты до упора, но без чрезмерного усилия, чтобы не деформировать патрубки. Подсоедините разъем датчика температуры охлаждающей жидкости (расположен на левой стороне радиатора) и электровентилятор, убедившись в надежности фиксации клемм. Перед заливкой антифриза продуйте систему сжатым воздухом через верхний патрубок, чтобы удалить возможные воздушные пробки.

Сборка автомобиля: возврат бампера и заливка охлаждающей жидкости

Установите бампер на штатные крепления, начиная с верхних точек. Затяните болты М6 на кронштейнах кузова моментом 8–10 Н·м, затем зафиксируйте нижние защёлки. Проверьте зазоры между бампером и крыльями – они должны быть равномерными, не более 3–4 мм. Подключите разъёмы противотуманных фар и датчика парковки, если они были отсоединены. Не прилагайте чрезмерных усилий при затяжке пластиковых клипс – они ломаются при нагрузке свыше 5 кгс.

Перед заливкой охлаждающей жидкости установите на место расширительный бачок, закрепив его хомутом. Используйте антифриз G12+ или G13 (красный/фиолетовый) в пропорции с дистиллированной водой 50/50 – это обеспечит защиту до -37°C. Заливайте жидкость через горловину радиатора тонкой струёй, избегая образования воздушных пробок. Общий объём системы охлаждения Шевроле Нива – 8,0–8,5 л, но после первого запуска уровень может упасть на 0,5–0,7 л из-за заполнения рубашки блока.

Запустите двигатель, прогрейте до 90°C и дайте поработать на холостых оборотах 3–5 минут. Следите за показаниями температуры на приборной панели – стрелка должна стабилизироваться в среднем положении. Заглушите мотор, дайте остыть до 40–50°C и долейте антифриз в расширительный бачок до отметки MAX. Повторите процедуру после первой поездки, если уровень опустится ниже MIN. Не закрывайте крышку радиатора сразу после остановки двигателя – давление в системе может выплеснуть кипящую жидкость.

Проверка герметичности системы и запуск двигателя

После установки нового радиатора залейте охлаждающую жидкость через расширительный бачок до отметки MAX, предварительно открыв пробку радиатора для выхода воздуха. Используйте только рекомендованную для Шевроле Нива жидкость: антифриз G12+ или G13 красного/оранжевого цвета с температурой кристаллизации не выше -40°C. Запустите двигатель на 2–3 минуты при 1500–2000 об/мин, не закрывая пробку радиатора, чтобы дать выйти воздуху из системы. Следите за уровнем жидкости – при падении доливайте до нормы.

Проверка герметичности начинается с визуального осмотра мест соединений: патрубков радиатора, термостата, помпы и стыков шлангов. Особое внимание уделите нижнему патрубку радиатора – на Шевроле Нива он часто дает течь из-за ослабления хомута или трещин. Используйте фонарик для осмотра труднодоступных участков, например, под впускным коллектором. При обнаружении подтеканий подтяните хомуты с усилием 3–4 Н·м или замените поврежденные шланги.

• Запустите двигатель и прогрейте до рабочей температуры (90–95°C по указателю на панели).
• Включите отопитель на максимальную температуру и скорость – это ускорит выход воздуха из системы.
• После прогрева заглушите двигатель и дайте ему остыть 10–15 минут.
• Проверьте уровень жидкости в бачке: он должен находиться между отметками MIN и MAX. При необходимости долейте.

Для окончательной проверки герметичности используйте манометр с адаптером для системы охлаждения. Подключите его к расширительному бачку и создайте давление 1,2–1,3 бар – это соответствует рабочему давлению в системе Шевроле Нива. Удерживайте давление 5 минут: если стрелка манометра не падает, система герметична. При падении давления ищите утечку с помощью мыльного раствора – нанесите его на подозрительные участки и наблюдайте за образованием пузырей.

Первый запуск после замены радиатора требует контроля температуры двигателя. Если стрелка указателя поднимается выше 100°C, немедленно заглушите двигатель и проверьте:

1. Наличие воздуха в системе – при необходимости повторите процедуру прокачки.
2. Работу вентилятора охлаждения – он должен включаться при 95–97°C.
3. Состояние термостата – при заклинивании в закрытом положении жидкость не циркулирует по большому кругу.

После устранения неисправностей проведите повторный тест-драйв на 10–15 км с контролем температуры каждые 2–3 минуты.
