Как запитать лампочку от аккумулятора

Подключение лампочки напрямую к аккумулятору – задача, требующая точного соблюдения параметров напряжения и тока. Стандартный автомобильный аккумулятор выдает 12,6 В в заряженном состоянии, а большинство ламп накаливания рассчитаны на 12 В. Превышение напряжения даже на 10% сокращает срок службы лампы в 2–3 раза. Для светодиодных ламп критично соблюдать полярность: неправильное подключение выведет их из строя мгновенно.

Перед началом работы проверьте номинал лампы. Для ламп накаливания мощностью 21 Вт (например, автомобильные габариты) ток потребления составит 1,75 А (по формуле I = P/U). Аккумулятор емкостью 60 А·ч способен питать такую лампу непрерывно около 34 часов до полного разряда. При использовании светодиодных аналогов (5 Вт) время работы увеличится до 120 часов, но потребуется стабилизатор напряжения или резистор для ограничения тока.

Для подключения понадобятся провода сечением не менее 1,5 мм² (для ламп до 50 Вт) и клеммы типа «папа-мама» или крокодилы. Изоляция проводов должна выдерживать температуру до 105°C (маркировка Silicone или PVC 105). При пайке соединений используйте припой ПОС-61 и флюс ЛТИ-120 – это обеспечит минимальное сопротивление контакта. Избегайте скруток: они увеличивают сопротивление на 0,1–0,3 Ом, что при токе 2 А приводит к падению напряжения на 0,2–0,6 В и снижению яркости лампы.

Безопасность требует отключения аккумулятора от бортовой сети автомобиля перед подключением. Даже кратковременное короткое замыкание вызывает ток 100–300 А, способный расплавить провода сечением 2,5 мм² за 2–3 секунды. Для защиты цепи используйте предохранитель номиналом на 20–30% выше расчетного тока лампы. Например, для 21-ваттной лампы подойдет предохранитель 2 А.

Какие инструменты и материалы понадобятся для подключения

Для подключения лампочки к аккумулятору потребуется минимальный набор инструментов и расходных материалов. Основной компонент – сама лампочка, тип которой зависит от напряжения аккумулятора. Для 12-вольтовой системы подойдет автомобильная лампа накаливания или светодиодная с соответствующим номиналом. Важно проверить мощность: стандартные лампы накаливания потребляют 5–55 Вт, светодиодные – 1–20 Вт. При выборе учитывайте ток аккумулятора – например, лампа на 21 Вт при 12 В потребляет около 1,75 А.

Аккумулятор должен быть заряжен и соответствовать напряжению лампы. Для автомобильных задач используют свинцово-кислотные батареи на 12 В, для маломощных схем – литий-ионные на 3,7–11,1 В. Проверьте полярность клемм: «+» обычно маркируется красным цветом или знаком «+», «−» – черным или синим. Изоляция проводов должна выдерживать ток нагрузки: для лампы до 20 Вт достаточно сечения 0,75 мм², для 50 Вт – не менее 1,5 мм².

Провода выбирайте медные, многожильные – они гибче и устойчивее к вибрации. Оптимальная длина зависит от расстояния между аккумулятором и лампой, но не делайте их слишком длинными: каждый метр провода сечением 1 мм² добавляет сопротивление ~0,017 Ом, что при токе 2 А вызывает падение напряжения на 0,034 В. Для надежного соединения используйте наконечники под пайку или обжимные клеммы типа «папа-мама». Изолента или термоусадочные трубки диаметром 3–6 мм защитят места скруток от короткого замыкания.

Из инструментов понадобятся кусачки для резки проводов, стриппер для снятия изоляции (или острый нож), плоскогубцы с изолированными ручками. Для обжима клемм используйте специальные клещи – они обеспечивают равномерное давление и предотвращают повреждение жил. Мультиметр пригодится для проверки напряжения аккумулятора, целостности цепи и отсутствия короткого замыкания. Если планируете пайку, подготовьте паяльник мощностью 40–60 Вт, припой ПОС-61 и флюс (канифоль или спиртоканифольный раствор).

Дополнительные элементы повышают безопасность и удобство. Предохранитель на 3–5 А защитит цепь от перегрузки: его устанавливают в разрыв плюсового провода как можно ближе к аккумулятору. Для временных подключений используйте зажимы «крокодил» с изолированными ручками. Если лампа будет работать длительное время, закрепите ее в патроне с резьбой E27 или байонетным цоколем BA15s – это исключит случайные разрывы контактов. В условиях вибрации (например, в автомобиле) фиксируйте провода пластиковыми стяжками или изолентой.

При работе с аккумуляторами соблюдайте меры предосторожности. Надевайте защитные очки: при коротком замыкании возможен выброс искр или кислоты. Не допускайте контакта инструментов с обеими клеммами одновременно – это вызовет мощный разряд и повреждение батареи. Храните аккумулятор в сухом месте при температуре от −20 до +50 °C. Если используете литий-ионные батареи, избегайте глубокого разряда (ниже 3 В на элемент) и перегрева. После сборки проверьте цепь мультиметром в режиме прозвонки перед подключением к аккумулятору.

Как выбрать подходящую лампочку по напряжению и мощности

Для проверки совместимости по мощности учитывайте ёмкость аккумулятора и допустимую нагрузку на цепь. Мощность лампы (в ваттах) напрямую влияет на потребляемый ток: например, лампа на 55 Вт при 12 В потребляет около 4,6 А (55 Вт / 12 В). Если аккумулятор разряжен или имеет малую ёмкость (например, 45 А·ч), длительная работа мощной лампы может привести к его глубокому разряду. Для временного освещения выбирайте лампы до 21 Вт, для постоянного – до 10 Вт, если нет дополнительного источника питания.

Тип лампы также определяет её пригодность для работы с аккумулятором. Галогенные лампы (например, H4, H7) рассчитаны на стабильное напряжение и чувствительны к скачкам, поэтому их лучше использовать с регулятором напряжения. Светодиодные лампы (LED) менее требовательны к колебаниям напряжения и потребляют в 5–10 раз меньше мощности при той же яркости: 5-ваттный LED-эквивалент заменяет 50-ваттную галогенку. Однако дешёвые LED-лампы могут иметь нестабильные драйверы, что приводит к мерцанию или выходу из строя при пульсациях напряжения аккумулятора.

При выборе лампы для фар или габаритов обращайте внимание на цветовую температуру. Для головного освещения оптимальны лампы с температурой 3000–4300 К (тёплый белый свет), обеспечивающие хорошую видимость без ослепления встречных водителей. Лампы с температурой выше 5000 К (холодный белый) дают более яркий свет, но хуже освещают мокрую дорогу из-за рассеивания. Для габаритных огней и подсветки подойдут лампы 2700–3000 К (жёлтый оттенок), которые лучше заметны в тумане.

Если лампа будет работать в условиях вибрации (например, на мотоцикле или внедорожнике), выбирайте модели с усиленным цоколем или специальным креплением. Галогенные лампы в таких условиях быстро выходят из строя из-за разрушения нити накала, а светодиодные более устойчивы, но требуют качественного теплоотвода. Для экстремальных условий подойдут лампы с маркировкой «Heavy Duty» или «Off-Road», рассчитанные на повышенные нагрузки.

Проверяйте соответствие цоколя лампы патрону в вашем устройстве. В автомобилях чаще всего используются цоколи H1, H4, H7, P21W, W5W. Неправильный цоколь не только не позволит установить лампу, но и может привести к короткому замыканию или повреждению контактов. Для нестандартных применений (например, подсветка салона) подойдут лампы с цоколем T10 (W5W) или BA9s. Всегда сверяйтесь с документацией к оборудованию или маркировкой на старой лампе.

Для продления срока службы лампы и аккумулятора используйте стабилизатор напряжения или диммер, если лампа будет работать длительное время. Даже небольшое превышение напряжения (например, 14 В при зарядке аккумулятора) сокращает ресурс галогенных ламп на 30–50%. Светодиодные лампы менее чувствительны, но при постоянном перенапряжении их драйверы перегреваются. В системах с генератором переменного тока (например, в мотоциклах) обязательно устанавливайте выпрямитель, чтобы избежать повреждения ламп пульсирующим током.

Проверка полярности аккумулятора перед подключением

Полярность аккумулятора определяет направление тока в цепи. Ошибка при подключении приведёт к короткому замыканию, повреждению лампочки или выходу из строя аккумулятора. На большинстве автомобильных и мотоциклетных аккумуляторов плюсовая клемма маркируется красным цветом и знаком «+», минусовая – чёрным или синим со знаком «–». У AGM- и гелевых аккумуляторов маркировка может быть выполнена в виде рельефных обозначений на корпусе.

Для проверки используйте мультиметр в режиме измерения постоянного напряжения (DCV) на пределе 20 В. Подключите красный щуп к предполагаемой плюсовой клемме, чёрный – к минусовой. Если прибор показывает положительное значение (например, 12,6 В), полярность определена верно. Отрицательное значение указывает на обратное подключение щупов. При отсутствии мультиметра воспользуйтесь тестером с лампочкой на 12 В: при правильной полярности она загорится.

На аккумуляторах с нечёткой маркировкой обратите внимание на толщину клемм. Плюсовая клемма обычно толще минусовой на 1–2 мм. У некоторых моделей (например, литий-ионных) плюс может быть обозначен выступом на корпусе или цветной меткой. Если маркировка стёрта, проверьте документацию или найдите схему подключения аналогичной модели.

При работе с аккумуляторами глубокого разряда (например, для солнечных батарей) полярность иногда указывается только на наклейке. В таких случаях перед подключением зарядите аккумулятор до 50% ёмкости и измерьте напряжение: плюсовая клемма всегда будет иметь более высокий потенциал относительно корпуса. Не полагайтесь на цвет проводов – они могут быть перепутаны при предыдущем монтаже.

Если аккумулятор уже установлен в устройстве, отключите его от нагрузки и проверьте полярность по проводам. Красный провод традиционно соответствует «+», чёрный – «–», но в нестандартных системах (например, китайских инверторах) цвета могут отличаться. Используйте мультиметр для прозвонки цепи: при правильном подключении сопротивление между клеммами будет близко к нулю, при обратном – прибор покажет разрыв.

Для свинцово-кислотных аккумуляторов с жидким электролитом проверьте расположение пробок. Плюсовая клемма обычно находится ближе к краю корпуса, где установлены вентиляционные отверстия. У литий-железо-фосфатных (LiFePO4) аккумуляторов полярность часто дублируется на разъёмах BMS-платы. При сомнениях обратитесь к спецификации производителя – ошибка может привести к возгоранию.

Временные подключения (например, для тестирования) выполняйте с помощью зажимов «крокодил» с изолированными ручками. Подсоедините сначала минусовой провод к корпусу устройства или «массе», затем плюсовой – к лампочке. Это снижает риск короткого замыкания при случайном касании плюсового провода к металлическим частям. После подключения проверьте отсутствие искрения и нагрева контактов.

Если полярность была перепутана, отключите провода и дайте аккумулятору остыть в течение 10–15 минут. Проверьте целостность предохранителей и отсутствие повреждений на клеммах. При подключении лампочки на 12 В используйте провода сечением не менее 1,5 мм² – тонкие провода могут перегреться даже при правильной полярности. Для аккумуляторов на 24 В и выше применяйте провода с двойной изоляцией и термоусадочными трубками на соединениях.

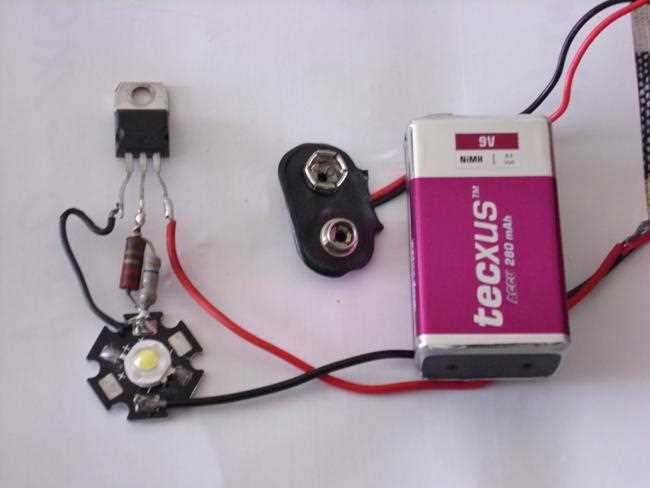

Подготовка проводов и их правильная зачистка

Зачистка проводов требует точности:

• Снимите изоляцию на 8–10 мм с каждого конца провода. Для этого используйте стриппер с регулировкой глубины резания или острый монтажный нож, держа его под углом 45° к проводу. Избегайте надрезов жил – это снижает прочность и увеличивает сопротивление.
• При работе с многожильными проводами скрутите жилы по часовой стрелке после зачистки, чтобы предотвратить их распушение при подключении к клеммам.
• Проверьте зачищенные участки на отсутствие повреждённых жил. Если обнаружены обрывы или сильные перегибы – обрежьте провод и повторите зачистку.
• Для защиты от окисления обработайте зачищенные концы бескислотным флюсом или нанесите тонкий слой технического вазелина.

Соединение проводов с клеммами аккумулятора

Перед подключением убедитесь, что аккумулятор отключен от нагрузки и зарядного устройства. Используйте провода сечением не менее 1,5 мм² для лампочек мощностью до 21 Вт и 2,5 мм² – для более мощных (55 Вт и выше). Тонкие провода перегреются, что приведет к потере контакта или возгоранию. Зачистите концы проводов на 8–10 мм, удалив изоляцию ножом или стриппером, но не повреждая жилы.

Клеммы аккумулятора бывают двух типов: стандартные свинцовые (под болт М6 или М8) и быстрозажимные (пружинные). Для первых потребуется ключ на 10 мм (М6) или 13 мм (М8) – затягивайте болт до упора, но без чрезмерного усилия, чтобы не сорвать резьбу. Пружинные клеммы фиксируются нажатием рычага или защелки; проверьте надежность крепления, потянув провод вниз – он не должен выдергиваться.

• Плюсовой провод (обычно красный) подключайте к клемме с маркировкой «+» или «POS».
• Минусовой провод (черный или синий) – к «–» или «NEG».
• Не перепутайте полярность: короткое замыкание выведет из строя аккумулятор и лампочку.
• Если клеммы окислены, очистите их металлической щеткой или наждачной бумагой (зернистость 120–240).

Для защиты от коррозии нанесите на клеммы тонкий слой технического вазелина или специальной смазки (например, Liqui Moly Batterie-Pol-Fett). Избегайте попадания смазки на контактные поверхности – это ухудшит проводимость. После подключения проверьте напряжение мультиметром: на клеммах должно быть 12,6–12,8 В (для заряженного аккумулятора). Если значение ниже 12,2 В, зарядите батарею перед использованием.

При работе с аккумулятором надевайте защитные перчатки и очки. Пары электролита и случайные искры опасны. Если провод не достает до клеммы, используйте удлинитель с аналогичным сечением, но не скручивайте провода «напрямую» – только через паяное соединение или обжимную гильзу. Готовую схему зафиксируйте изолентой или термоусадкой, чтобы исключить случайные касания металлических частей кузова или инструментов.

Крепление проводов к цоколю лампочки без короткого замыкания

Основные методы крепления:

• Пайка: Очистите контакты цоколя от окислов наждачной бумагой (зернистость P400). Нанесите тонкий слой флюса (канифоль или паяльный жир), прогрейте паяльником мощностью 40–60 Вт и залудите поверхность. Припаяйте провод, избегая перегрева – температура плавления припоя ПОС-61 составляет 183°C, а цоколь лампы накаливания может деформироваться при 250°C.
• Клеммные зажимы: Для ламп с винтовым цоколем (E27, E14) используйте миниатюрные клеммники WAGO серии 221 или аналоги. Зачистите провод на 6–8 мм, вставьте в зажим и зафиксируйте рычажком. Убедитесь, что оголенные жилы не выступают за пределы клеммы – допустимый зазор между контактами цоколя и проводом не должен превышать 1 мм.
• Обжимные гильзы: Подходит для ламп с штырьковыми цоколями (GU10, G4). Выберите гильзу под сечение провода (например, ГМЛ-0,75 для 0,75 мм²) и обожмите кримпером с регулируемым усилием. Проверьте прочность соединения – усилие на отрыв должно быть не менее 5 кг.

Изоляция – критически важный этап. После пайки или обжима наденьте на соединение термоусадочную трубку с коэффициентом усадки 2:1 (диаметр до усадки 4–6 мм). Прогрейте строительным феном при температуре 120–150°C до полного обжатия. Для дополнительной защиты используйте изоленту ПВХ (толщина 0,13 мм) или жидкую изоляцию (например, Plastik 70) – наносите в 2 слоя с промежуточной сушкой 10 минут.

Проверка на короткое замыкание проводится мультиметром в режиме прозвонки (звуковой сигнал). Подключите щупы к контактам цоколя – сопротивление должно стремиться к бесконечности. Если прибор показывает менее 1 МОм, разберите соединение и устраните дефект. Для ламп с металлическим корпусом дополнительно проверьте сопротивление между цоколем и корпусом – оно должно быть не менее 10 МОм.

При работе с галогенными лампами (цоколи GU5.3, G9) учитывайте их высокую рабочую температуру (до 250°C). Используйте провода с изоляцией, выдерживающей 300°C (например, марки РКГМ), и керамические клеммники. Избегайте касания проводов к стеклянной колбе – даже кратковременный контакт может привести к локальному перегреву и разрушению лампы.

Тестирование цепи перед окончательным подключением

Перед фиксацией проводов на клеммах аккумулятора проверьте цепь мультиметром в режиме измерения сопротивления (Ω). Подключите щупы к концам проводов, идущих к лампочке: сопротивление должно соответствовать номиналу лампы (например, 12 В / 5 Вт ≈ 28,8 Ом). Если прибор показывает 0 или ∞, ищите короткое замыкание или обрыв. Для светодиодных ламп используйте режим проверки диодов – падение напряжения должно быть в пределах 1,8–3,3 В в зависимости от типа.

Включите мультиметр в режим измерения постоянного напряжения (DCV) на пределе 20 В. Коснитесь щупами клемм аккумулятора: напряжение должно быть не ниже 12,6 В для заряженного свинцово-кислотного АКБ. При подключении лампы в режиме нагрузки (лампа горит) напряжение не должно проседать более чем на 0,5 В – иначе аккумулятор неисправен или провода имеют высокое сопротивление. Для литий-ионных батарей (например, 18650) допустимое проседание – до 0,3 В.

Устранение возможных неисправностей при отсутствии света

Первым шагом проверьте напряжение на клеммах аккумулятора мультиметром. Рабочий автомобильный аккумулятор должен выдавать 12,6 В в состоянии покоя и не менее 10 В при попытке запуска лампочки. Если напряжение ниже 9 В – аккумулятор разряжен или повреждён. Для проверки под нагрузкой используйте нагрузочную вилку: падение напряжения до 9,5 В и ниже за 5–10 секунд указывает на потерю ёмкости. Замените аккумулятор, если восстановление заряда не даёт результата.

Осмотрите провода на предмет обрывов, окисления или неплотного контакта. Чаще всего проблемы возникают в местах соединения с клеммами аккумулятора или патроном лампочки. Зачистите контакты наждачной бумагой (зернистость P400–P600) и обработайте их токопроводящей смазкой, например, Литолом-24 с добавлением графита. Если провод перетёрт – замените его на медный сечением не менее 1,5 мм² для лампочек мощностью до 55 Вт.

Проверьте целостность нити накаливания лампочки. Поднесите её к источнику света: тёмное пятно или разрыв нити видны невооружённым глазом. Для светодиодных ламп используйте тестер в режиме прозвонки диодов – исправный светодиод должен слабо светиться при прямом подключении. Если лампа цела, но не горит, измерьте сопротивление спирали: для галогенной лампы 12 В мощностью 55 Вт оно должно быть около 2,6 Ом. Значительное отклонение указывает на внутренний обрыв.

Исключите короткое замыкание в цепи. Отсоедините провода от аккумулятора и подключите между ними мультиметр в режиме измерения сопротивления. Показания близкие к 0 Ом свидетельствуют о замыкании. Поочерёдно отключайте элементы цепи (выключатель, патрон, провода) до исчезновения короткого замыкания. Особое внимание уделите местам сгибов проводов и изоляции – используйте термоусадочные трубки для восстановления повреждённых участков.

Проверьте исправность выключателя или реле, если они присутствуют в схеме. Для механического выключателя измерьте сопротивление между контактами в положениях «вкл» и «выкл»: в первом случае оно должно стремиться к 0 Ом, во втором – к бесконечности. Для реле прозвоните катушку (сопротивление 50–120 Ом для 12-вольтовых моделей) и контакты: нормально разомкнутые должны замыкаться при подаче напряжения на катушку. Замените неисправный элемент на аналог с идентичными параметрами.

Если все предыдущие проверки не выявили неисправностей, протестируйте цепь под нагрузкой. Подключите лампочку напрямую к аккумулятору, минуя все промежуточные элементы. Если свет появился – проблема в одном из отключённых компонентов. Если нет – измерьте падение напряжения на каждом участке цепи: допустимое значение не более 0,2 В на метр провода сечением 1,5 мм². Превышение указывает на плохой контакт или недостаточное сечение проводника.
