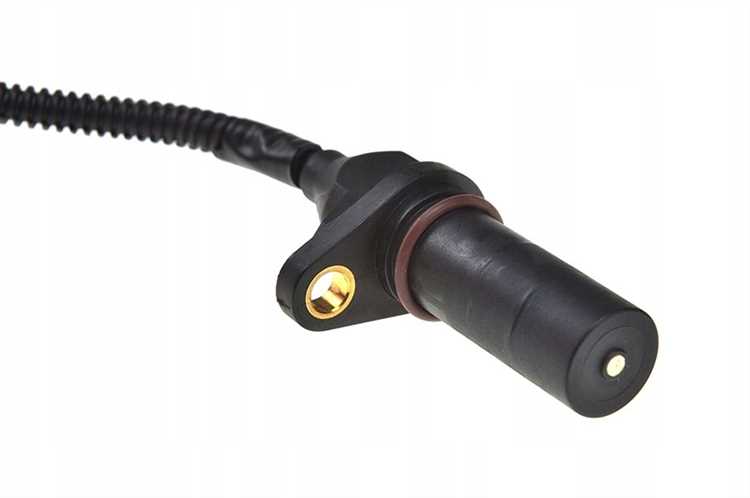

Датчик положения коленчатого вала (ДПКВ) – ключевой элемент системы управления двигателем, отвечающий за синхронизацию работы форсунок и системы зажигания. Его работоспособность напрямую зависит от зазора между чувствительным элементом и зубчатым венцом маховика. Оптимальный зазор для большинства бензиновых двигателей составляет 0,5–1,5 мм, для дизельных – 0,8–1,2 мм. Превышение или уменьшение этих значений приводит к сбоям в работе ЭБУ, пропускам зажигания и увеличению расхода топлива.
Нарушение зазора чаще всего вызвано износом крепёжных элементов датчика, деформацией маховика или неправильной установкой после ремонта. Симптомы неисправности: ошибки P0335–P0339 в бортовом компьютере, нестабильные обороты на холостом ходу, затруднённый запуск двигателя. Для проверки зазора используют щуп или микрометр. Если значение выходит за пределы нормы, требуется регулировка.
Регулировка зазора выполняется путём подбора шайб или перемещения датчика в посадочном месте. На двигателях с алюминиевым блоком цилиндров (например, ВАЗ 2110–2112) допускается подгибание кронштейна крепления. Для чугунных блоков (ЗМЗ-406, УМЗ-4216) используют регулировочные шайбы толщиной 0,1–0,5 мм. После установки зазора необходимо затянуть крепёжный болт с моментом 8–12 Н·м и повторно проверить показания.
Особое внимание следует уделить состоянию зубчатого венца маховика: сколы, выработка или отсутствие зубьев искажают сигнал датчика даже при правильном зазоре. В таких случаях требуется замена маховика или наплавка повреждённых участков. Для диагностики используют осциллограф – при исправном датчике и маховике сигнал должен быть равномерным, без провалов и всплесков.
Зазор датчика коленвала к маховику: нормы и регулировка
Датчик положения коленчатого вала (ДПКВ) взаимодействует с маховиком через зазор, величина которого критически влияет на точность работы системы зажигания и впрыска. Для большинства бензиновых двигателей оптимальный зазор составляет 0,5–1,5 мм, у дизельных – 0,8–1,2 мм. Превышение или уменьшение этих значений приводит к сбоям в синхронизации, пропускам зажигания или полному отказу запуска. На двигателях с чугунным маховиком допуск может быть шире (до 2 мм), но требует проверки при каждом ТО.
Измерение зазора проводится щупом или микрометром при снятом датчике. Для этого маховик проворачивают вручную до совмещения метки на зубчатом венце с осью датчика. Щуп вставляют между сердечником ДПКВ и вершиной зуба маховика. Если значение выходит за пределы нормы, регулировку выполняют подбором шайб или перемещением кронштейна крепления датчика. На некоторых моделях (например, ВАЗ 2110–2112) предусмотрены регулировочные болты с контргайками.
При регулировке важно учитывать износ зубьев маховика. Если на венце обнаружены сколы или неравномерный износ, зазор корректируют с поправкой на дефект. Например, при износе зуба на 0,3 мм зазор уменьшают на эту величину. На двигателях с облегченными маховиками (спортивные версии) допуск ужесточается до 0,3–0,8 мм из-за повышенных вибраций. После регулировки обязательна проверка сигнала осциллографом – амплитуда импульсов должна быть стабильной на всех оборотах.
Неправильный зазор проявляется специфическими симптомами: затрудненный запуск на холодную, плавающие обороты холостого хода, ошибки P0335–P0339 в ЭБУ. На дизелях с системой Common Rail отклонение зазора на 0,2 мм может вызвать задержку впрыска на 2–3 градуса, что снижает мощность и увеличивает расход топлива. Для диагностики используют сканер с функцией мониторинга сигнала ДПКВ в реальном времени – при нормальном зазоре частота импульсов должна линейно расти с увеличением оборотов.
Фиксация датчика после регулировки требует точности: момент затяжки крепежных болтов – 8–12 Н·м. На двигателях с алюминиевыми блоками (например, Toyota 1ZZ-FE) рекомендуется использовать фиксатор резьбы, чтобы исключить самопроизвольное ослабление. После установки проводят тестовый запуск и проверяют отсутствие посторонних шумов – металлический стук указывает на касание датчика о маховик, что требует немедленной корректировки.
Какие зазоры считаются допустимыми для датчика коленвала
Допустимый зазор между датчиком положения коленвала (ДПКВ) и маховиком зависит от конструкции двигателя и типа датчика. Для большинства современных автомобилей с индуктивными датчиками оптимальный зазор составляет 0,8–1,5 мм. Превышение этого значения приводит к ослаблению сигнала, пропускам зажигания или полному отказу системы впрыска. В случае датчиков Холла зазор может быть меньше – 0,2–0,6 мм, так как они работают на принципе магнитного поля и требуют более точного позиционирования.
Производители часто указывают конкретные значения в технической документации. Например, для двигателей ВАЗ с датчиком 2112-3847010 зазор должен быть в пределах 1,0±0,2 мм. У дизельных агрегатов, таких как Cummins ISF 2.8, допуск составляет 0,8–1,2 мм. При регулировке важно учитывать не только номинальное значение, но и возможные отклонения из-за износа маховика или деформации крепежных элементов. Измерение проводится щупом или микрометром при снятом датчике.
Некоторые двигатели допускают корректировку зазора с помощью регулировочных шайб или прокладок. Например, в моторах Toyota 1GR-FE зазор выставляется на 1,0–1,3 мм, а при установке неоригинального датчика может потребоваться подгонка. Если зазор меньше минимального значения, возрастает риск механического контакта датчика с маховиком, что приводит к его повреждению. При увеличении зазора свыше 2,0 мм сигнал становится нестабильным, особенно на высоких оборотах.
Для проверки зазора без демонтажа датчика используют осциллограф. Амплитуда сигнала должна быть не менее 0,5 В для индуктивных датчиков и 4,5–5,0 В для датчиков Холла. Если амплитуда ниже, зазор требует корректировки. На практике даже небольшое отклонение от нормы может вызвать ошибки P0335 или P0336 в блоке управления. В дизельных двигателях с системой Common Rail критическим считается зазор свыше 1,8 мм, так как это приводит к сбоям в работе топливного насоса высокого давления.
При замене датчика или маховика зазор необходимо выставлять заново. В некоторых случаях, например, при установке усиленного маховика, может потребоваться доработка посадочного места датчика. Для двигателей с изменяемыми фазами газораспределения (VVT-i, VANOS) допустимый зазор строго регламентирован и обычно не превышает 1,0 мм. Нарушение этого параметра приводит к некорректной работе системы изменения фаз, что проявляется в потере мощности и увеличении расхода топлива.
Как измерить текущий зазор между датчиком и маховиком
Перед началом измерений убедитесь, что двигатель остыл, а аккумулятор отключен. Работайте в хорошо освещенном месте – зазор измеряется с точностью до 0,1 мм, и даже мелкие погрешности могут исказить результат. Для доступа к датчику коленвала (ДПКВ) на большинстве двигателей потребуется снять защитный кожух ремня ГРМ или демонтировать часть подкрылка. На некоторых моделях (например, ВАЗ 2110–2112) датчик расположен за стартером – в этом случае придется снять стартер или использовать гибкий щуп.
Основной инструмент для измерения – набор щупов с шагом 0,05 мм. Оптимальный диапазон для проверки: 0,5–1,5 мм, так как большинство производителей указывают номинальный зазор в пределах 0,8–1,2 мм. Если щупа нет, допустимо использовать микрометр или штангенциркуль с глубиномером, но это требует большей аккуратности. Избегайте пластиковых щупов – они деформируются и дают неточные показания.
Очистите поверхность маховика и датчика от грязи, масла и металлической стружки. Даже микроскопические частицы могут увеличить зазор на 0,2–0,3 мм. Для очистки используйте безворсовую салфетку и очиститель карбюратора – абразивы или металлические щетки повредят рабочую поверхность датчика. Особое внимание уделите зубьям маховика: на них не должно быть заусенцев или выработки, иначе показания будут некорректными.
Вращайте коленвал вручную (ключом на 17 или 19) до совмещения метки на маховике с репером на блоке цилиндров. Это положение соответствует ВМТ первого цилиндра. Зафиксируйте маховик от проворачивания, вставив отвертку в зубчатый венец или используя специальный стопор. Если двигатель оснащен автоматическим натяжителем ремня ГРМ, убедитесь, что он не создает дополнительного сопротивления при вращении.
Вставьте щуп между торцом датчика и вершиной зуба маховика. Щуп должен входить с легким сопротивлением – если он проходит свободно, зазор больше нормы; если не входит, зазор меньше. Для точности измерьте зазор в трех точках по окружности маховика (через 120°), так как возможен перекос или неравномерный износ. Записывайте показания – разница более 0,1 мм между точками указывает на необходимость регулировки или замены деталей.
На двигателях с индуктивными датчиками (например, Bosch 0 261 210 113) зазор критичен для формирования сигнала. Если он превышает 1,5 мм, ЭБУ может не распознавать обороты, что приведет к пропускам зажигания или невозможности запуска. Для датчиков Холла (например, на Volkswagen 1.8T) допустимый диапазон уже – 0,3–0,7 мм. Уточните тип датчика по сервисной документации или маркировке на корпусе.
Если зазор не соответствует норме, ослабьте крепежный болт датчика (обычно М6 или М8) и сдвиньте его в нужную сторону. Для уменьшения зазора используйте тонкие металлические шайбы (толщиной 0,1–0,5 мм), устанавливая их между корпусом датчика и посадочным местом. После регулировки затяните болт с моментом 8–12 Н·м и повторно измерьте зазор. Избегайте чрезмерной затяжки – это может деформировать корпус датчика или посадочное место.
После завершения работ установите на место снятые детали, подключите аккумулятор и выполните пробный запуск двигателя. Если на приборной панели горит ошибка P0335 (неисправность цепи датчика коленвала), сбросьте ее диагностическим сканером. В случае повторного появления ошибки проверьте целостность проводки датчика и сопротивление его обмотки (для индуктивных датчиков – 200–1000 Ом, для датчиков Холла – бесконечность в разомкнутом состоянии).
Инструменты и приспособления для проверки зазора
В случаях, когда доступ к зазору ограничен, применяют телескопические щупы с гибкой рабочей частью. Такие инструменты, как *LISLE 38500*, позволяют измерять зазор в труднодоступных местах без демонтажа дополнительных узлов. Важно выбирать модели с фиксирующим механизмом, чтобы исключить самопроизвольное изменение положения пластины во время измерений.
Для динамической проверки зазора на работающем двигателе используют осциллограф с датчиком Холла или индуктивным датчиком. Приборы типа *Autel MaxiSYS MS906BT* или *Launch X431* позволяют анализировать сигнал датчика коленвала в реальном времени, выявляя отклонения от нормы. При этом важно подключать осциллограф через стабилизатор напряжения, чтобы исключить помехи от электрооборудования автомобиля.
При отсутствии осциллографа можно использовать мультиметр в режиме измерения частоты. Для этого подойдут модели с диапазоном до 10 кГц, например, *Fluke 87V* или *UNI-T UT61E*. Измерения проводят на сигнальном проводе датчика, сравнивая полученные значения с эталонными для конкретной модели двигателя. Погрешность метода составляет ±5%, что достаточно для предварительной диагностики.
Для регулировки зазора часто требуются прокладки или шайбы определённой толщины. Стандартные наборы прокладок, такие как *Mahle 026 001 00*, включают элементы толщиной от 0,1 до 0,5 мм с шагом 0,05 мм. При выборе прокладок важно учитывать материал: алюминиевые подходят для большинства двигателей, но для высоконагруженных агрегатов лучше использовать стальные или титановые.
В сложных случаях, когда стандартные методы не дают результата, применяют лазерные измерители зазора. Устройства типа *Mitutoyo 543-391* обеспечивают точность до 0,01 мм и позволяют измерять зазор без физического контакта с деталями. Однако такие приборы требуют калибровки перед каждым использованием и не подходят для работы в условиях сильной вибрации или загрязнения.
Пошаговая инструкция по регулировке зазора датчика
Перед началом работ убедитесь, что двигатель остыл, а зажигание выключено. Для регулировки потребуются: щуп толщиной 0,8–1,2 мм (в зависимости от модели ДВС), динамометрический ключ с моментом затяжки 8–12 Н·м, торцевой ключ на 10 мм или головка с удлинителем. Отсоедините клемму «минус» аккумулятора, чтобы исключить случайное замыкание.
Демонтируйте датчик положения коленвала (ДПКВ), открутив крепежный болт. На большинстве двигателей он расположен на картере сцепления или крышке масляного насоса. Осмотрите рабочую поверхность датчика и зубья маховика на наличие металлической стружки, грязи или повреждений – их присутствие исказит показания. При необходимости очистите элементы безворсовой салфеткой, смоченной в спирте.
- Установите щуп между торцом датчика и вершиной зуба маховика. Зазор должен соответствовать заводским параметрам: для большинства бензиновых двигателей – 0,8–1,0 мм, для дизельных – 1,0–1,2 мм. Если щуп входит с усилием или свободно болтается, требуется регулировка.
- Ослабьте крепежный болт датчика так, чтобы его можно было смещать рукой, но без люфта. Аккуратно перемещайте датчик к маховику или от него, контролируя зазор щупом. Для точной настройки используйте пластиковые или металлические регулировочные шайбы толщиной 0,1–0,5 мм, подкладывая их под корпус датчика.
- Затяните болт динамометрическим ключом с усилием 8–12 Н·м, удерживая датчик в заданном положении. Проверьте зазор повторно – он не должен измениться после затяжки. Если щуп не проходит или проходит слишком легко, повторите регулировку.
После фиксации датчика подключите его разъем и установите на место снятые ранее элементы (например, защиту картера). Подсоедините клемму аккумулятора и запустите двигатель. Проверьте отсутствие ошибок по датчику коленвала с помощью диагностического сканера или по поведению автомобиля: нестабильные обороты холостого хода, затрудненный запуск или «плавание» тахометра указывают на неверный зазор.
Если регулировка не устранила проблему, осмотрите маховик на биение – допустимое отклонение не более 0,05 мм. При превышении нормы маховик подлежит замене или проточке. Также проверьте состояние уплотнительного кольца датчика: трещины или деформация могут привести к подсосу воздуха и искажению сигнала. В случае повреждения замените кольцо на новое.
Признаки неправильного зазора и их влияние на работу двигателя
Зазор между датчиком коленвала и маховиком менее 0,5 мм или более 1,5 мм вызывает сбои в синхронизации системы зажигания и впрыска. При уменьшенном зазоре датчик фиксирует ложные импульсы от зубьев венца, что приводит к хаотичному изменению угла опережения зажигания на 3–7° и пропускам воспламенения в цилиндрах. На холостом ходу обороты плавают в диапазоне ±150 об/мин, а под нагрузкой двигатель теряет мощность до 12–18% из-за некорректного расчета ЭБУ момента впрыска. В режиме принудительного холостого хода (торможение двигателем) возможны рывки и детонация, так как блок управления ошибочно отключает подачу топлива.
Увеличенный зазор (свыше 1,5 мм) снижает амплитуду сигнала датчика до 0,3–0,6 В, что ниже порога срабатывания ЭБУ (0,8 В). Двигатель глохнет при попытке запуска или работает с перебоями на высоких оборотах, так как контроллер не получает данные о положении коленвала. На приборной панели загорается ошибка P0335 (неисправность цепи датчика), а в логах диагностики фиксируются пропуски импульсов – до 20% на каждые 1000 оборотов. При зазоре более 2 мм сигнал пропадает полностью, и двигатель переходит в аварийный режим с ограничением оборотов до 3000 об/мин. Для проверки используйте осциллограф: при правильном зазоре амплитуда сигнала должна составлять 1,2–2,5 В на всех режимах работы.

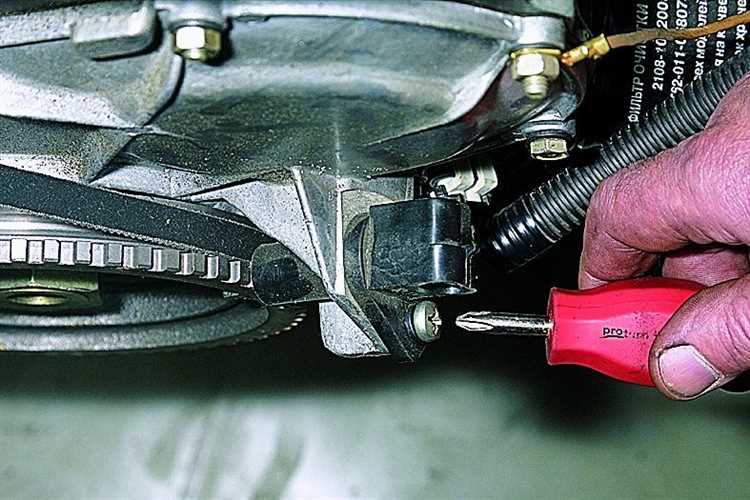

Типичные ошибки при регулировке и как их избежать
Первая распространённая ошибка – игнорирование заводских спецификаций. Датчик коленвала должен располагаться на расстоянии 0,5–1,5 мм от зубчатого венца маховика (для большинства двигателей ВАЗ, Renault, Hyundai/Kia), но для некоторых моделей, например, дизельных BMW N57, допуск составляет 0,3–0,8 мм. Перед регулировкой сверьтесь с мануалом: использование универсальных значений приводит к сбоям в работе ЭБУ, пропускам зажигания или даже механическим повреждениям датчика при контакте с маховиком. Запомните: отклонение на 0,1 мм за пределами нормы уже критично.
Вторая ошибка – некорректная фиксация датчика после регулировки. Часто мастера затягивают крепёжный болт «на глаз», не используя динамометрический ключ. Для датчиков с резьбой М6 момент затяжки обычно составляет 8–12 Н·м, для М8 – 15–20 Н·м. Превышение этих значений деформирует корпус датчика или срывает резьбу в блоке, а недостаточная затяжка приводит к вибрациям и смещению зазора. После фиксации проверьте зазор повторно щупом – он не должен меняться при лёгком покачивании датчика рукой.
- Использование неподходящего инструмента для измерения зазора. Металлические линейки или пластиковые щупы дают погрешность до 0,3 мм. Применяйте только набор калиброванных щупов с шагом 0,05 мм или специализированный индикатор часового типа с ценой деления 0,01 мм. Для дизельных двигателей с высокой степенью сжатия (например, Mercedes OM642) погрешность измерения не должна превышать 0,03 мм.
- Пренебрежение очисткой посадочного места. Стружка, грязь или остатки герметика на поверхности блока цилиндров искажают зазор. Перед установкой датчика протрите посадочное место безворсовой салфеткой, смоченной в очистителе тормозов, и продуйте сжатым воздухом. Особое внимание уделите зубчатому венцу маховика – заусенцы на зубьях вызывают ложные срабатывания датчика.
Последняя критическая ошибка – регулировка зазора без проверки сигнала датчика. Даже при идеальном зазоре датчик может не работать из-за обрыва проводки, окисления контактов или неисправности ЭБУ. Подключите осциллограф или сканер с функцией мониторинга сигнала (например, Launch X431) и убедитесь, что амплитуда импульсов составляет 3–5 В для индуктивных датчиков и 0–5 В для датчиков Холла. При отсутствии сигнала проверьте сопротивление обмотки датчика (для индуктивных – 200–1000 Ом) и целостность экранированной проводки.
