Rfu dc out что это

RFU DC OUT – это выходное напряжение постоянного тока (DC), которое формируется блоком питания или преобразователем для питания радиочастотных устройств (RFU – Radio Frequency Unit). В большинстве случаев это напряжение лежит в диапазоне 12–48 В, но конкретные значения зависят от оборудования. Например, в системах мобильной связи или Wi-Fi-точках доступа RFU DC OUT часто составляет 24 В или 48 В, что обеспечивает стабильное питание активных компонентов.

Основная задача этого выхода – подать энергию на радиочастотные модули, усилители или антенны без потерь на длинных кабельных линиях. Если напряжение ниже номинального (например, менее 22 В при 24 В номинале), оборудование может работать нестабильно: снижается мощность сигнала, появляются помехи или сбои в передаче данных. При превышении допустимого значения (более 52 В для 48 В систем) возможен перегрев или выход из строя компонентов.

Для проверки RFU DC OUT используйте мультиметр в режиме измерения постоянного напряжения. Подключите щупы к клеммам выхода: красный – к плюсу, черный – к минусу. Если показания отличаются от паспортных значений более чем на ±5%, проверьте кабель на повреждения, блок питания на перегрузку или замените его. В системах PoE (Power over Ethernet) RFU DC OUT часто совмещен с передачей данных – в таких случаях используйте инжекторы или коммутаторы с поддержкой 802.3af/at/bt.

При выборе блока питания для RFU обращайте внимание на ток: например, для модуля с потреблением 1 А при 24 В нужен источник с запасом по мощности (не менее 1,2 А). Не используйте дешевые адаптеры без сертификации – они могут выдавать нестабильное напряжение с пульсациями, что приведет к сбоям в работе радиооборудования. Для критически важных систем (например, базовых станций LTE) рекомендуется устанавливать резервные источники питания с автоматическим переключением.

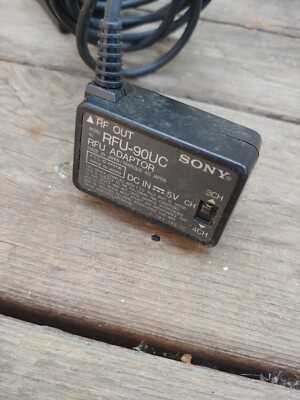

Какую роль выполняет разъем RFU DC OUT в оборудовании

Разъем RFU DC OUT (Reserved for Future Use – Direct Current Output) предназначен для подачи стабилизированного постоянного напряжения на внешние устройства или модули, которые могут быть интегрированы в систему позже. В большинстве случаев он используется в телекоммуникационном оборудовании, сетевых коммутаторах или промышленных контроллерах, где предусмотрена возможность расширения функционала без замены основного блока питания. Напряжение на выходе обычно соответствует стандартным значениям: 5 В, 12 В или 24 В, в зависимости от спецификаций устройства, и может обеспечивать ток до 2–5 А, что достаточно для питания дополнительных плат, датчиков или периферийных модулей.

Основное преимущество такого разъема – гибкость в модернизации оборудования. Например, в маршрутизаторах или серверах он позволяет подключать резервные вентиляторы, модули PoE (Power over Ethernet) или специализированные адаптеры без необходимости вскрывать корпус или использовать внешние источники питания. Производители часто оставляют этот разъем неактивным по умолчанию, активируя его через программное обеспечение или аппаратные перемычки, чтобы избежать случайного повреждения неподготовленных компонентов.

При подключении устройств к RFU DC OUT важно соблюдать полярность и не превышать допустимую мощность. Например, если разъем рассчитан на 12 В и 2 А (24 Вт), подключение нагрузки в 30 Вт приведет к перегреву или отключению защиты. Рекомендуется использовать кабели с сечением не менее 0,75 мм² для токов до 3 А и 1,5 мм² для более высоких нагрузок, чтобы минимизировать потери напряжения. Также стоит проверить документацию оборудования: некоторые модели требуют предварительной настройки в BIOS или через управляющее ПО для активации выхода.

В промышленных системах RFU DC OUT может применяться для питания удаленных датчиков или исполнительных механизмов, где критична стабильность напряжения. Например, в системах автоматизации зданий через этот разъем запитывают контроллеры освещения или датчики движения, работающие от 24 В. При проектировании таких решений необходимо учитывать длину кабеля: падение напряжения на 10 метрах провода сечением 0,75 мм² при токе 2 А составит около 0,5 В, что может быть критично для чувствительных устройств. В таких случаях используют более толстые кабели или локальные стабилизаторы.

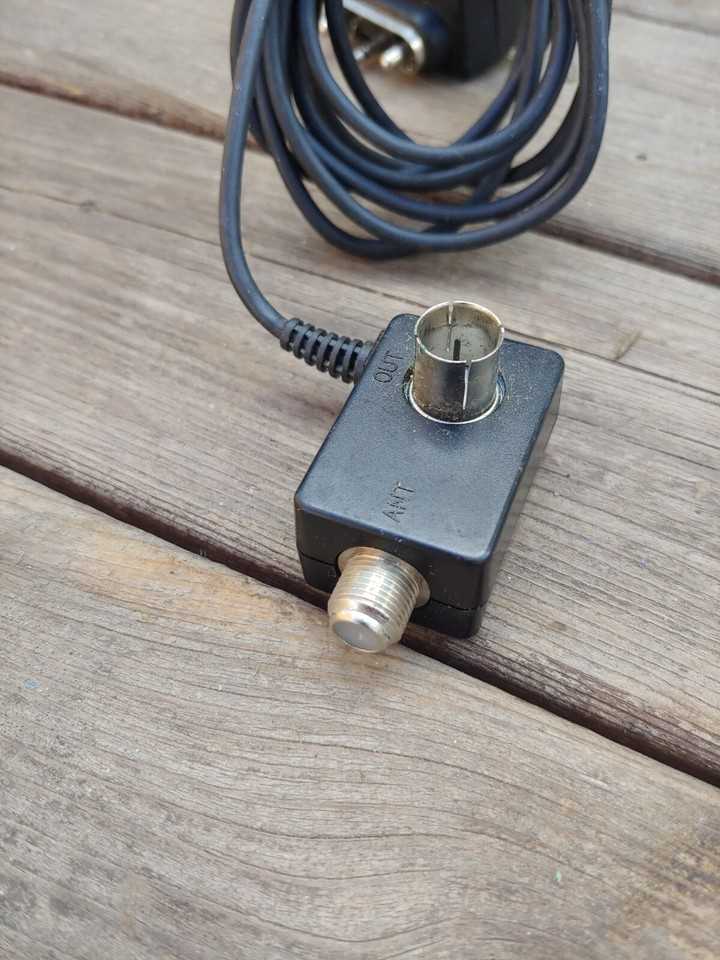

Как отличить RFU DC OUT от других портов на устройстве

Порт RFU DC OUT встречается на оборудовании с резервным питанием или системами бесперебойной подачи энергии. Его ключевая особенность – маркировка: рядом с разъёмом почти всегда указано «RFU DC OUT» или «DC OUTPUT», иногда с указанием напряжения (например, 12V/24V). Если на устройстве есть несколько выходов питания, RFU DC OUT будет выделен отдельно от основных портов, таких как USB или LAN.

Отличить его от стандартных разъёмов питания помогает контекст применения. RFU DC OUT предназначен для подключения дополнительных устройств в обход основной цепи питания – например, резервных аккумуляторов, контроллеров или датчиков. На корпусе рядом с ним часто нанесены предупреждения: «Только для низковольтных устройств» или «Не подключать к сети 220V».

• Форма разъёма: чаще всего это цилиндрический штекер (типа «джек» 5.5×2.1 мм или 5.5×2.5 мм), реже – клеммная колодка.
• Цветовая маркировка: провод или разъём может быть жёлтым, оранжевым или чёрным с цветной полосой – в отличие от белых или серых USB-портов.
• Расположение: обычно находится на задней панели устройства, в стороне от сетевых и коммуникационных портов.

Если на устройстве есть порт с надписью «DC IN» или «POWER IN», RFU DC OUT будет расположен рядом, но с противоположной функцией. Первый принимает питание от адаптера, второй – отдаёт его на внешние устройства. На некоторых моделях рядом с RFU DC OUT может быть переключатель режимов работы (например, «Normal/Backup»), что дополнительно подтверждает его назначение.

Проверьте документацию: в техническом паспорте или на сайте производителя RFU DC OUT описывается как «выход резервного питания» или «auxiliary power output». Если в инструкции указано, что порт предназначен для подключения внешних модулей с потреблением до 1–2 А, это точно он. Не путайте с портами «DC 5V» на роутерах – те обычно питают только USB-устройства.

В крайнем случае используйте мультиметр: при включённом устройстве на контактах RFU DC OUT должно быть стабильное напряжение (например, 12V ±0.5V), даже если основное питание отключено. Если напряжение пропадает при отсоединении сетевого адаптера, это не RFU DC OUT, а обычный выход питания.

Какое напряжение и ток подаются через RFU DC OUT

Порт RFU DC OUT (Remote Feeding Unit) предназначен для передачи постоянного напряжения и тока на удалённые устройства, такие как антенные усилители, PoE-инжекторы или маломощные сетевые узлы. Стандартные значения напряжения варьируются от 12 В до 56 В, в зависимости от модели оборудования и требований подключаемого устройства. Например, в системах Ericsson MINI-LINK часто используется 48 В, а в решениях Huawei для микроволновых радиорелейных станций – 24 В или 36 В. Ток ограничивается внутренней защитой блока питания и обычно не превышает 1–2 А, хотя некоторые промышленные модели поддерживают до 3–5 А при кратковременных нагрузках.

При выборе кабеля для подключения к RFU DC OUT критически важно учитывать падение напряжения на линии. Для расчётов используйте формулу: ΔU = I × R × L, где I – ток (А), R – сопротивление кабеля на метр (Ом/м), L – длина линии (м). Например, при токе 1,5 А и длине кабеля 50 м с сечением 0,75 мм² (сопротивление ~0,023 Ом/м) падение составит 1,725 В. Если источник выдаёт 48 В, на устройстве останется 46,275 В – этого достаточно для большинства нагрузок, но при больших токах или длинах рекомендуется увеличивать сечение до 1,5–2,5 мм².

Не превышайте указанные значения тока – это приводит к перегреву кабеля и срабатыванию защиты. Для устройств с потреблением выше 50 Вт используйте отдельный источник питания или PoE-коммутаторы с поддержкой стандарта 802.3at/af.

Для каких устройств нужен выход RFU DC OUT

В промышленной автоматике RFU DC OUT применяют для подключения:

• Датчиков температуры, влажности или давления (например, DS18B20, SHT31).
• Реле и контакторов с низким током потребления (до 500 мА).
• Микроконтроллеров (Arduino, ESP8266) в режиме отладки или при работе с периферией.
• Светодиодных индикаторов и сигнальных ламп.

Напряжение на выходе обычно составляет 5 В, 12 В или 24 В, в зависимости от модели блока питания.

В телекоммуникационном оборудовании RFU DC OUT используют для питания:

1. Активных антенн GSM/4G (например, в роутерах MikroTik с поддержкой PoE).
2. Внешних модулей GPS или LoRaWAN, требующих отдельного питания.
3. Вентиляторов охлаждения в серверных стойках (12 В, 0.3–0.5 А).

Важно учитывать, что ток нагрузки не должен превышать 1–2 А, иначе возможен перегрев или падение напряжения.

В автомобильной электронике выход RFU DC OUT встречается в:

• Бортовых компьютерах (например, для подключения камер заднего вида на 5 В).
• Зарядных устройствах для смартфонов (USB-порты с током до 1 А).
• Аудиосистемах (питание активных сабвуферов или усилителей).

Здесь критично соблюдать полярность и избегать коротких замыканий, так как автомобильные сети подвержены скачкам напряжения.

В медицинском оборудовании RFU DC OUT применяют для:

Требования к стабильности напряжения здесь выше, чем в других сферах, поэтому перед подключением проверяют допустимый разброс параметров.

Для бытовой техники RFU DC OUT полезен при:

В таких случаях выход часто дублирует основной, но с ограниченной мощностью – не более 10–15 Вт.

Как правильно подключать кабели к RFU DC OUT

Используйте только экранированные кабели с сечением не менее 0,75 мм² для токов до 1 А и 1,5 мм² для 2 А. Длина кабеля не должна превышать 3 метра – падение напряжения на больших расстояниях снижает эффективность питания. Для минимизации помех применяйте кабели с двойным экраном или витой парой, особенно если рядом проходят сигнальные линии.

Порядок подключения:

• Отключите питание RFU и подключаемого устройства.
• Снимите изоляцию с концов кабеля на 5–7 мм, избегая повреждения жил.
• Обожмите наконечники или залудите концы для предотвращения окисления.
• Подключите «+» к центральному контакту RFU DC OUT, «−» – к корпусу или заземлению.
• Затяните клеммы с усилием 0,5–0,8 Н·м (для винтовых соединений).
• Проверьте отсутствие короткого замыкания мультиметром перед подачей питания.

Если RFU DC OUT имеет разъем типа SMA, F-коннектор или клеммную колодку, используйте соответствующие переходники. Для SMA и F-коннекторов применяйте кабели с волновым сопротивлением 50 или 75 Ом в зависимости от системы. Избегайте адаптеров с плохим контактом – они увеличивают сопротивление и нагреваются.

При подключении нескольких устройств к одному RFU DC OUT используйте распределительный блок с защитой от перегрузки. Рассчитайте суммарный ток: если он превышает 2 А, подключите дополнительный источник питания. Параллельное соединение без контроля тока приведет к перегреву кабелей и выходу из строя RFU.

После подключения подайте питание и проверьте напряжение на выходе подключаемого устройства. Допустимое отклонение – не более ±5% от номинала. Если напряжение ниже ожидаемого, проверьте кабель на обрыв, окисление контактов или неправильную полярность. При наличии пульсаций свыше 100 мВ установите дополнительный фильтрующий конденсатор емкостью 1000–2200 мкФ на входе питания устройства.

Для долговременной работы зафиксируйте кабели пластиковыми стяжками или изолентой, исключив механические нагрузки на контакты. Периодически (раз в 6 месяцев) проверяйте затяжку клемм и состояние изоляции. При появлении нагрева на соединениях отключите питание и устраните причину – обычно это окисление или ослабление контакта.

Какие ошибки чаще всего допускают при работе с RFU DC OUT

Первая и самая распространённая ошибка – игнорирование спецификаций выходного напряжения. RFU DC OUT рассчитан на строго определённый диапазон, например, 12 В ±5% или 24 В ±10%. Превышение этих значений даже на 1–2 В приводит к перегреву нагрузки или выходу из строя подключённых устройств. Особенно критично это для чувствительных компонентов, таких как микроконтроллеры или датчики, где допустимое отклонение не превышает 3%. Перед подключением всегда сверяйтесь с документацией: если RFU выдаёт 13,8 В, а устройство требует 12 В, используйте понижающий стабилизатор.

Перегрузка по току – третья критическая ошибка. RFU DC OUT имеет ограничение по максимальному току, например, 2 А или 5 А. Превышение этого значения на 20–30% приводит к падению напряжения, перегреву и срабатыванию защиты. Часто это происходит при подключении нескольких устройств через разветвитель без учёта суммарной нагрузки. Рассчитайте общий ток потребления: если RFU выдаёт 3 А, а суммарная нагрузка – 3,5 А, используйте внешний источник или распределите нагрузку по нескольким выходам.

Пренебрежение фильтрацией помех – ошибка, которая проявляется не сразу, но снижает стабильность работы. RFU DC OUT может генерировать высокочастотные пульсации (до 100 мВ), особенно при импульсном режиме работы. Для аналоговых схем или АЦП это критично: помехи искажают сигналы, приводят к ложным срабатываниям. Установите на выходе LC-фильтр (например, дроссель 10 мкГн + конденсатор 100 мкФ) или используйте линейный стабилизатор для сглаживания пульсаций.

Неправильное заземление – частая причина шумов и нестабильной работы. Если корпус RFU не соединён с общим заземлением системы, возникают паразитные наводки, особенно в высокочастотных цепях. При подключении к устройствам с разными потенциалами земли (например, ПК и промышленный контроллер) используйте изолированный DC-DC преобразователь или оптопару. Избегайте «земляных петель»: соединяйте все заземления в одной точке, а не последовательно.

Отсутствие защиты от короткого замыкания на стороне нагрузки – ошибка, которая может привести к пожару. Даже если RFU имеет встроенную защиту, она не всегда срабатывает мгновенно. При коротком замыкании ток может достигать десятков ампер за доли секунды, повреждая проводку и разъёмы. Установите на выходе плавкий предохранитель с номиналом на 10–20% выше максимального тока RFU. Для дополнительной безопасности используйте автоматический выключатель с быстродействующей защитой.

Можно ли использовать RFU DC OUT для питания сторонних устройств

Использовать RFU DC OUT для питания сторонних устройств теоретически возможно, но только при соблюдении трёх условий: совпадение напряжения, соответствие потребляемого тока допустимым пределам и отсутствие требований к стабильности питания. Например, подключение светодиодной ленты на 12 В с потреблением 0,5 А может работать, если RFU DC OUT обеспечивает не менее 1 А. Однако подключение микроконтроллеров, датчиков или устройств с высокими пусковыми токами (например, жёстких дисков) чревато нестабильной работой или повреждением оборудования из-за скачков напряжения или недостаточной мощности.

Производители не тестируют RFU DC OUT на совместимость с несертифицированными устройствами, поэтому гарантия на основное оборудование может быть аннулирована при обнаружении следов такого подключения. Если стороннее устройство выйдет из строя из-за нестабильного питания, ремонт или замена лягут на пользователя. Для безопасного использования рекомендуется применять промежуточные стабилизаторы напряжения или DC-DC преобразователи, которые сглаживают пульсации и защищают от перегрузок.

Перед подключением проверьте полярность выходных контактов RFU DC OUT (обычно «+» в центре, «−» на корпусе) и убедитесь, что суммарная мощность всех подключённых устройств не превышает 80% от максимальной нагрузки, указанной в спецификации. Для устройств с критически важными функциями (например, медицинское оборудование или системы видеонаблюдения) использование RFU DC OUT недопустимо – в таких случаях требуется отдельный источник питания с резервированием.

Как проверить исправность выхода RFU DC OUT мультиметром

Включите устройство и зафиксируйте показания прибора. Если напряжение отсутствует или значительно ниже номинального (например, 10 В вместо 12 В), проверьте предохранители, кабели и блок питания. При стабильных показаниях в пределах ±5% от нормы выход исправен. Для точной диагностики сверьтесь с технической документацией устройства – допустимые отклонения могут варьироваться.

Если напряжение присутствует, но нагрузка не работает, переключите мультиметр в режим измерения сопротивления (Ω) и проверьте целостность цепи между выходом и нагрузкой. Отсоедините нагрузку и измерьте сопротивление между плюсовым и минусовым контактами разъёма – бесконечное сопротивление указывает на обрыв, нулевое – на короткое замыкание. Оба случая требуют ремонта или замены компонентов.

Для проверки пульсаций напряжения переключите мультиметр в режим переменного напряжения (ACV) с пределом 2 В. Подключите щупы параллельно выходу DC OUT при работающей нагрузке. Допустимый уровень пульсаций обычно не превышает 100–200 мВ – превышение указывает на неисправность фильтрующих конденсаторов или стабилизатора. В таких случаях требуется осциллограф для детального анализа.

При проверке импульсных источников питания (например, в роутерах или усилителях) учитывайте, что выходное напряжение может быть гальванически развязано от сети. Используйте изолированный мультиметр или проверяйте напряжение относительно общего провода устройства, а не заземления. Измерения относительно «земли» могут давать ложные результаты из-за особенностей схемотехники.

Завершив проверку, отключите питание и разрядите фильтрующие конденсаторы, замкнув выходные контакты через резистор 100–500 Ом на несколько секунд. Это исключит риск поражения током при последующих манипуляциях с устройством. Запишите все полученные данные для сравнения при повторных проверках или обращении в сервис.

Что делать, если RFU DC OUT не работает или выдает нестабильное питание

Первым шагом проверьте кабель питания и разъемы на предмет механических повреждений. Искривленные контакты, окисление или трещины на изоляции могут вызывать перебои. Используйте мультиметр в режиме прозвонки для проверки целостности проводников – сопротивление должно быть близко к нулю. Если кабель поврежден, замените его на аналогичный с сечением не менее 1,5 мм² для токов до 10 А.

Измерьте выходное напряжение на клеммах RFU DC OUT под нагрузкой. Номинальное значение указано в документации устройства (обычно 12 В, 24 В или 48 В). Допустимое отклонение – не более ±5%. Если напряжение ниже нормы, проверьте входное питание блока: оно должно соответствовать паспортным данным (например, 220 В ±10%). При несоответствии используйте стабилизатор или ИБП.

Отключите все потребители и подключите к RFU DC OUT резистивную нагрузку (например, лампу накаливания или мощный резистор). Если напряжение стабилизируется, проблема в одном из подключенных устройств. Поочередно подключайте их, контролируя ток потребления – скачки выше номинала указывают на неисправность нагрузки. Для точного измерения используйте токовые клещи.

Проверьте состояние предохранителей внутри RFU. Перегоревший предохранитель часто сигнализирует о коротком замыкании в цепи. Замените его на элемент с идентичными характеристиками (ток и тип: быстродействующий или инерционный). Если предохранитель сгорает повторно, отключите все нагрузки и прозвоните цепь на КЗ – сопротивление должно быть выше 1 МОм.

Осмотрите плату RFU на наличие вздутых конденсаторов, подгоревших дорожек или следов перегрева. Конденсаторы с выпуклыми крышками или вытекшим электролитом подлежат замене на аналогичные по емкости и рабочему напряжению (например, 1000 мкФ × 35 В). При пайке используйте паяльную станцию с регулировкой температуры (300–350 °C) и бескислотный флюс.

Обновите прошивку RFU, если устройство поддерживает эту функцию. Производители часто исправляют баги, влияющие на стабильность питания. Скачайте последнюю версию с официального сайта и следуйте инструкции по обновлению. Для этого может потребоваться программатор или специальное ПО (например, ST-Link для микроконтроллеров STM32).

Проверьте температурный режим работы RFU. Перегрев снижает эффективность стабилизации напряжения. Убедитесь, что вентиляционные отверстия не заблокированы, а температура корпуса не превышает 60 °C. При необходимости установите дополнительный кулер или радиатор. Для точного измерения используйте инфракрасный термометр.

Если все вышеперечисленные меры не помогли, обратитесь в сервисный центр. Укажите модель RFU, симптомы неисправности и проведенные проверки. Не пытайтесь вскрывать герметичные блоки или ремонтировать устройства с гарантийными пломбами – это аннулирует гарантию. Для промышленных RFU уточните наличие запасных модулей питания у производителя.
