Демультипликатор – это механический узел, интегрированный в трансмиссию транспортных средств и спецтехники, предназначенный для расширения диапазона передаточных чисел. Его основная задача – удвоение количества передач без изменения конструкции основной коробки, что позволяет адаптировать тяговые характеристики под экстремальные условия: буксировку тяжелых грузов, движение по бездорожью или работу на малых скоростях с высоким крутящим моментом. В отличие от делителя, который лишь делит передачи на повышенные и пониженные, демультипликатор фактически добавляет новую «ступень» с фиксированным передаточным отношением, обычно в диапазоне 1,5–4,0.
Конструктивно демультипликатор представляет собой планетарный редуктор или цилиндрическую пару шестерен, размещенную в отдельном картере либо встроенную в заднюю часть коробки передач. Включение осуществляется пневматическим, гидравлическим или электрическим приводом, управляемым отдельным рычагом или кнопкой на панели. Ключевые элементы: солнечная шестерня, сателлиты, эпицикл и водило. При активации демультипликатора крутящий момент передается через сателлиты, снижая частоту вращения выходного вала в 2–3 раза при одновременном увеличении тяги. Это критично для техники с двигателями малой мощности, где требуется компенсировать недостаток крутящего момента на низких оборотах.
Применение демультипликатора оправдано в трех случаях: эксплуатация в тяжелых условиях (карьерная техника, лесовозы), необходимость точного контроля скорости (погрузчики, буровые установки) и экономия топлива при длительных перевозках. Например, на грузовиках МАЗ или КАМАЗ с демультипликатором расход топлива на трассе снижается на 8–12% за счет возможности работы двигателя в оптимальном диапазоне оборотов. Однако устанавливать его на легковые автомобили или коммерческий транспорт с малой нагрузкой нецелесообразно – дополнительные потери на трение в редукторе (1–3%) нивелируют преимущества.
Обслуживание демультипликатора требует внимания к двум аспектам: смазка и регулировка зазоров. В планетарных механизмах используют трансмиссионные масла с высоким индексом вязкости (например, GL-5 85W-140), замену которых проводят каждые 60–80 тыс. км. Износ сателлитов или подшипников водила проявляется характерным гулом на пониженных передачах – в этом случае требуется дефектовка с заменой изношенных деталей. При самостоятельном ремонте важно соблюдать момент затяжки крепежа (для большинства моделей – 120–150 Н·м) и использовать оригинальные уплотнения, чтобы избежать утечек масла.
Демультипликатор коробки передач: устройство и назначение
Демультипликатор – дополнительный редуктор, интегрированный в трансмиссию для расширения диапазона передаточных чисел. В отличие от основной коробки передач, он не заменяет её, а работает параллельно, удваивая количество ступеней. Например, 5-ступенчатая КПП с демультипликатором обеспечивает 10 передач: 5 прямых и 5 пониженных. Применяется в грузовых автомобилях, спецтехнике и внедорожниках, где требуется высокая тяга на малых скоростях или экономичность на трассе.
Конструктивно демультипликатор состоит из планетарного ряда или пары шестерён с фиксированным передаточным отношением (обычно 1,5–4,0). Включение осуществляется пневматическим, гидравлическим или электрическим приводом. В планетарных системах солнечная шестерня связана с входным валом, коронная – с выходным, а водило блокируется муфтой для переключения режимов. В простых вариантах используют две прямозубые шестерни с синхронизатором.
Основное назначение – снижение нагрузки на двигатель при движении с тяжёлым грузом или в сложных условиях. На пониженной передаче крутящий момент увеличивается пропорционально передаточному числу демультипликатора. Например, при передаточном отношении 3,0 и моменте двигателя 300 Н·м на выходе получаем 900 Н·м. Это критично для преодоления подъёмов, буксировки или работы на бездорожье, где требуется максимальная тяга при минимальной скорости.
В грузовых автомобилях демультипликатор часто совмещают с делителем, который делит каждую передачу на две ступени (прямую и повышенную). Такая схема позволяет получить до 16 передач в 8-ступенчатой КПП. Например, в коробках ZF Ecosplit 16S передаточные числа демультипликатора составляют 1,00 и 3,48, а делителя – 1,00 и 0,81. Это обеспечивает плавное переключение и оптимальный режим работы двигателя в любых условиях.
При выборе демультипликатора учитывают максимальный крутящий момент, тип привода и совместимость с КПП. Для механических коробок подходят планетарные демультипликаторы с ручным или полуавтоматическим управлением, для автоматических – гидромеханические системы. Важно проверить допустимые нагрузки: например, демультипликатор Eaton Fuller RTLO-20918 рассчитан на момент до 2000 Н·м, что подходит для тяжёлых грузовиков.
Обслуживание демультипликатора включает контроль уровня масла (обычно трансмиссионное масло GL-5 вязкостью 80W-90 или 75W-90), проверку герметичности сальников и своевременную замену изношенных шестерён. В планетарных системах критичен износ подшипников водила – при появлении люфта требуется замена. Ресурс демультипликатора составляет 500–800 тыс. км при соблюдении регламента ТО.
Типичные неисправности: затруднённое включение передач (износ синхронизаторов), шум при работе (повреждение зубьев шестерён), утечки масла (износ сальников). Для диагностики используют стендовые испытания или анализ вибраций. Ремонт демультипликатора экономически оправдан при остаточном ресурсе КПП не менее 30% – в противном случае целесообразнее замена агрегата в сборе.
Как работает демультипликатор в трансмиссии автомобиля
Основной принцип работы демультипликатора основан на изменении передаточного отношения между входным и выходным валами. В режиме прямой передачи крутящий момент проходит через демультипликатор без изменений, как в обычной КПП. При активации понижающей передачи планетарный механизм или пара шестерён увеличивает момент на выходе в 1,5–3 раза, снижая частоту вращения. Это критично для грузовых автомобилей и внедорожников, где требуется преодолевать сопротивление при движении с тяжёлым грузом или по бездорожью.
Конструктивно демультипликатор чаще всего выполнен в виде отдельного блока, установленного за основной коробкой передач. В планетарных системах солнечная шестерня связана с входным валом, коронная – с выходным, а сателлиты фиксируются водилом. При блокировке водила момент передаётся напрямую, при его освобождении – через сателлиты, увеличивая передаточное число. В шестерёнчатых вариантах используются две пары зубчатых колёс с разным числом зубьев, переключаемых муфтой. КПД таких систем достигает 95–98%, но требует качественной смазки и охлаждения.
Демультипликатор снижает нагрузку на двигатель и основную КПП, продлевая их ресурс. Например, при движении на подъём с грузом 20 тонн дизельный двигатель без демультипликатора вынужден работать на предельных оборотах, что увеличивает расход топлива на 15–20% и ускоряет износ деталей. С демультипликатором двигатель работает в оптимальном диапазоне 1200–1800 об/мин, сохраняя запас крутящего момента. Это особенно актуально для автомобилей с узким рабочим диапазоном двигателя, таких как тягачи или спецтехника.
Переключение демультипликатора требует синхронизации с основной КПП. В современных системах используется электронное управление, которое блокирует переключение при несоответствии скорости и нагрузки. Например, попытка включить пониженную передачу на скорости выше 60 км/ч может привести к поломке трансмиссии. В механических системах водитель должен самостоятельно выжимать сцепление и снижать обороты двигателя перед переключением. Игнорирование этого правила приводит к ударным нагрузкам на шестерни и преждевременному выходу из строя синхронизаторов.
Обслуживание демультипликатора включает регулярную замену масла (каждые 50–80 тыс. км) и проверку состояния подшипников и сальников. В планетарных механизмах особое внимание уделяется водилу и сателлитам – их износ приводит к люфтам и потере эффективности. В шестерёнчатых системах критичен зазор между зубьями: превышение 0,15 мм требует регулировки или замены деталей. При появлении посторонних шумов или затруднённом переключении демультипликатор необходимо диагностировать на стенде, так как неисправности часто маскируются под проблемы основной КПП.
Основные элементы конструкции демультипликатора и их функции
Демультипликатор – узел, снижающий частоту вращения выходного вала при одновременном увеличении крутящего момента. Его конструкция включает несколько ключевых компонентов, каждый из которых решает специфическую задачу в передаче и преобразовании мощности.
Первичный вал (ведущий) принимает крутящий момент от коробки передач или раздаточной коробки. Изготавливается из легированной стали с высоким пределом прочности (например, 40ХН или 18ХГТ), подвергается термообработке для повышения износостойкости. На валу нарезаются шлицы или устанавливаются зубчатые венцы для зацепления с промежуточными шестернями. Допустимое биение поверхности не должно превышать 0,02 мм, иначе возрастает риск преждевременного износа подшипников.
Промежуточные шестерни обеспечивают передаточное отношение демультипликатора. В зависимости от конструкции используются прямозубые или косозубые шестерни. Косозубые работают тише и выдерживают большие нагрузки, но требуют установки упорных подшипников для компенсации осевых усилий. Модуль зубьев (обычно 2,5–4 мм) подбирается исходя из передаваемого момента: для грузовых автомобилей – не менее 3,5 мм, для легковых – 2,5–3 мм. Материал – сталь 20ХН3А или аналоги с цементацией на глубину 0,8–1,2 мм.
Вторичный вал (ведомый) передает преобразованный момент на карданный вал или дифференциал. На нем закрепляются выходные шестерни, а в некоторых конструкциях – синхронизаторы для переключения режимов (например, «повышенная/пониженная передача»). Вал монтируется на роликовых или шариковых подшипниках с повышенной грузоподъемностью. Для тяжелых условий эксплуатации рекомендуется использовать подшипники с сепараторами из бронзы или полиамида, снижающими трение при высоких нагрузках.
- Корпус демультипликатора выполняет несущую и защитную функции. Изготавливается из алюминиевого сплава (АК7ч, АК9ч) или чугуна (СЧ20, СЧ25) методом литья. Толщина стенок – 6–10 мм, в местах установки подшипников предусматриваются усиления. Внутренние полости обрабатываются с шероховатостью Ra 1,6–3,2 мкм для предотвращения утечек масла. На корпусе нарезаются резьбовые отверстия для слива и контроля уровня смазки.
- Сальники предотвращают утечку масла и попадание загрязнений. Используются манжеты из фторкаучука (FKM) или нитрильного каучука (NBR) с пружинным поджимом. Для валов диаметром 30–50 мм рекомендуется применять сальники с рабочей кромкой, армированной металлическим кольцом. Ресурс сальников – 80–120 тыс. км, но при эксплуатации в запыленных условиях требуется замена каждые 50–60 тыс. км.
- Синхронизаторы (если предусмотрены) обеспечивают плавное переключение передач без ударов. Состоят из муфты, блокирующих колец и пружин. Материал блокирующих колец – бронза БрОЦС5-5-5 или спеченные сплавы на основе меди. Для снижения износа поверхность колец покрывается слоем дисульфида молибдена толщиной 5–10 мкм.
Система смазки демультипликатора – комбинированная: разбрызгиванием и принудительная. Масло заливается до уровня контрольного отверстия (обычно 1,5–2,5 л). Рекомендуемые марки: трансмиссионные масла GL-4 или GL-5 с вязкостью 80W-90, 75W-90. В конструкциях с принудительной смазкой устанавливается шестеренчатый насос, подающий масло к подшипникам и шестерням под давлением 0,15–0,3 МПа. Фильтр грубой очистки (сетчатый, с ячейкой 100–150 мкм) предотвращает попадание крупных частиц в зоны трения.

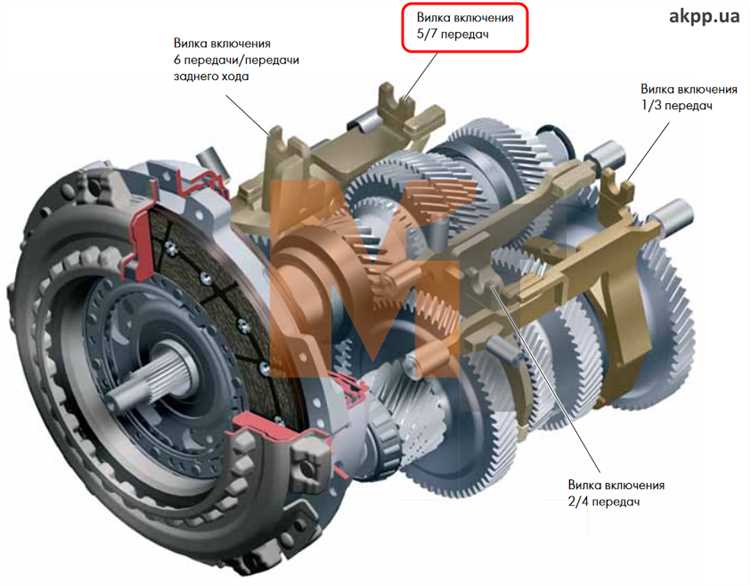

Механизм переключения передач в демультипликаторах бывает двух типов: рычажный и электропневматический. Рычажный механизм включает вилки переключения, штоки и фиксаторы. Вилки изготавливаются из стали 40Х с закалкой до HRC 45–50, штоки – из стали 20Х с цементацией. Электропневматический привод используется в современных автомобилях и состоит из электромагнитных клапанов, пневмоцилиндров и блока управления. Преимущество – возможность интеграции с электронными системами стабилизации и управления тягой.
Подшипники качения – критически важные элементы, определяющие ресурс демультипликатора. На первичном и вторичном валах устанавливаются радиально-упорные шариковые или конические роликовые подшипники. Для валов диаметром 40–60 мм применяются подшипники серии 7208–7312 (конические) или 6208–6312 (шариковые). Допустимая частота вращения – до 6000 об/мин, но при эксплуатации в режиме повышенных нагрузок рекомендуется снижать обороты на 20–30%. Смазка подшипников – консистентная (Литол-24) или жидкая (трансмиссионное масло), в зависимости от конструкции.
Когда и зачем включать пониженную передачу в демультипликаторе
Пониженная передача в демультипликаторе необходима при движении в условиях, требующих максимального крутящего момента на колесах при минимальной скорости. Основные сценарии: преодоление крутых подъемов (уклон более 15–20%), буксировка тяжелых прицепов (массой свыше 50% от снаряженной массы автомобиля) или движение по бездорожью с глубокой колеей, песком, грязью. В этих случаях стандартные передачи не обеспечивают достаточной тяги, а двигатель работает на пределе оборотов, рискуя перегреться или заглохнуть.
Включать пониженную передачу следует до начала сложного участка, а не в процессе его преодоления. Например, при подъеме на гору – за 10–15 метров до начала уклона, когда автомобиль еще движется с запасом инерции. Это позволяет избежать резкого падения скорости и потери управляемости. На большинстве внедорожников и грузовиков переключение в режим пониженного ряда (Low Range) осуществляется только при полной остановке или на скорости не выше 5 км/ч.
Ключевое преимущество пониженной передачи – увеличение крутящего момента на колесах в 2–4 раза (в зависимости от передаточного числа демультипликатора). Например, у автомобиля с передаточным числом 2.72:1 на пониженной передаче момент возрастает на 172%, что критично для преодоления сопротивления грунта или подъема. При этом скорость движения ограничивается диапазоном 5–30 км/ч, а обороты двигателя поддерживаются в оптимальном рабочем диапазоне (обычно 1500–3000 об/мин).
Неправильное использование пониженной передачи приводит к перегрузке трансмиссии и двигателя. Запрещается включать ее на сухом асфальте или при высоких скоростях (свыше 40 км/ч), так как это вызывает чрезмерные нагрузки на шестерни демультипликатора и карданные валы. Также недопустимо длительное движение на пониженной передаче без нагрузки – например, при спуске с горы, где требуется торможение двигателем, но без избыточного сопротивления.
На автомобилях с полным приводом пониженная передача часто сочетается с блокировкой межосевого и межколесных дифференциалов. Это обеспечивает равномерное распределение тяги между всеми колесами, предотвращая пробуксовку. Однако включать блокировки следует только на рыхлых или скользких поверхностях, иначе возрастает риск повреждения трансмиссии из-за циркуляции мощности. На твердом покрытии блокировки должны быть отключены даже при включенной пониженной передаче.
Типичные ошибки водителей: попытка включить пониженную передачу на ходу (что приводит к поломке синхронизаторов или зубьев шестерен) и игнорирование рекомендаций по переключению передач в раздаточной коробке. Например, на некоторых моделях (Toyota Hilux, Nissan Patrol) требуется сначала включить нейтраль в раздатке, затем перевести рычаг в положение Low Range и только после этого выбрать нужную передачу в КПП. Нарушение последовательности вызывает хруст и преждевременный износ механизмов.
После преодоления сложного участка пониженную передачу следует отключить сразу, как только условия движения нормализуются. Длительная езда на Low Range увеличивает расход топлива на 20–30%, ускоряет износ трансмиссии и снижает комфорт из-за повышенного шума и вибраций. На современных автомобилях с электронным управлением раздаточной коробкой (например, Land Rover Defender) система может автоматически переключаться в нормальный режим при достижении определенной скорости, но на механических демультипликаторах контроль остается за водителем.
