Датчик давления в шинах (ДДШ) – это электронное устройство, интегрированное в колесо автомобиля для мониторинга давления воздуха в реальном времени. В технической документации и среди автопроизводителей он обозначается как TPMS (Tire Pressure Monitoring System) – система контроля давления в шинах. Существует два основных типа таких датчиков: прямые и косвенные.
Прямые датчики устанавливаются непосредственно на вентиль шины или обод колеса. Они измеряют давление с помощью встроенного сенсора и передают данные на приборную панель по радиоканалу (обычно на частоте 433 МГц или 315 МГц). Точность измерений составляет ±0,1 бар, а срок службы батареи – от 5 до 10 лет. Примеры моделей: Schrader EZ-sensor, Huf IntelliSens, VDO REDI-sensor.
Косвенные датчики не измеряют давление напрямую, а анализируют данные с датчиков ABS/ESP. Они сравнивают скорость вращения колес: при снижении давления диаметр шины уменьшается, что приводит к увеличению оборотов. Такие системы дешевле, но менее точны (±0,3 бар) и не работают при движении на низких скоростях или при замене шин на другой размер. Примеры автомобилей с косвенной TPMS: Volkswagen Golf (до 2018 года), Toyota Corolla (базовые комплектации).
При выборе датчика учитывайте протокол связи с бортовым компьютером. Наиболее распространенные стандарты: ISO 21750 (европейский), SAE J2657 (американский), GB/T 26149 (китайский). Совместимость можно проверить по VIN-коду автомобиля или с помощью диагностического сканера, например Launch X431 или Autel MaxiSys. Неоригинальные датчики часто требуют программирования с помощью специального оборудования, такого как Bartec Tech400SD.
Замена датчика необходима при механических повреждениях, разрядке батареи или несовместимости с новыми шинами. Средняя стоимость оригинального датчика – от 2 500 до 8 000 рублей за штуку, универсального – от 1 200 до 3 500 рублей. При установке следите за моментом затяжки вентиля: для алюминиевых дисков он составляет 4–5 Н·м, для стальных – 3–4 Н·м. Превышение этих значений приводит к разрушению резьбы или утечке воздуха.
Какие существуют типы датчиков давления в шинах и их названия
Датчики давления в шинах делятся на два основных типа: прямые (TPMS) и косвенные (iTPMS). Прямые датчики устанавливаются непосредственно на колесо – внутри шины или на вентиль – и измеряют давление с помощью пьезоэлектрических или емкостных сенсоров. Они передают данные по радиоканалу на приборную панель с точностью до 0,1 бара. Косвенные датчики работают через ABS/ESP, анализируя разницу в скорости вращения колес: при падении давления диаметр шины уменьшается, что фиксируется системой. Точность косвенных датчиков ниже – погрешность достигает 0,3 бара, а реакция на изменение давления занимает до 10 минут.

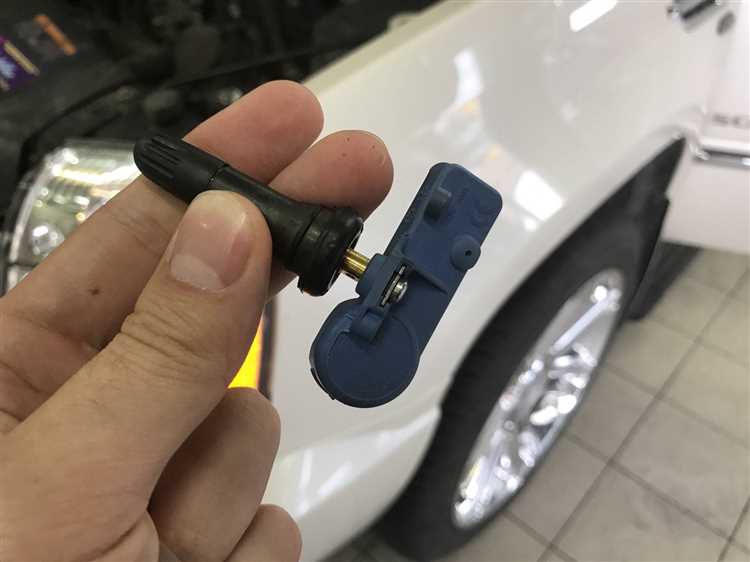

Прямые датчики подразделяются на внутренние и внешние. Внутренние (например, Schrader, Continental, Huf) монтируются на обод колеса под шиной, защищены от внешних воздействий и служат 5–7 лет. Внешние (как у моделей от TyrePal или CUB) накручиваются на вентиль снаружи, проще в установке, но уязвимы для кражи и механических повреждений. Внутренние датчики часто интегрированы с датчиками температуры, что позволяет отслеживать перегрев шин. Внешние дешевле, но требуют регулярной проверки герметичности соединения.
Среди прямых TPMS выделяют оригинальные (OEM) и универсальные датчики. Оригинальные разрабатываются под конкретные модели автомобилей (например, VDO для Volkswagen, Beru для BMW) и поддерживают заводские протоколы передачи данных. Универсальные (как Autel MX-Sensor или ATEQ VT56) совместимы с большинством машин, но требуют программирования под конкретный автомобиль через диагностическое оборудование. При выборе учитывайте частоту обновления данных: бюджетные модели передают показания раз в 30–60 секунд, премиальные – каждые 5–10 секунд.
Где находится датчик давления в шинах и как его распознать
Датчик давления в шинах (TPMS) располагается внутри колеса, чаще всего интегрирован в вентиль ниппеля или закреплён на внутренней стороне диска с помощью металлического хомута. В системах прямого измерения датчик монтируется непосредственно на обод, а его антенна может быть видна через спицы колеса. В некоторых моделях автомобилей (например, BMW, Mercedes-Benz) датчики встроены в специальные колпачки ниппелей, которые легко спутать с обычными, но они имеют утолщённое основание и часто маркировку «TPMS» или логотип производителя.
Распознать датчик можно по нескольким признакам: наличию электронного блока размером с монету (диаметр 20–30 мм) у основания ниппеля, отсутствию стандартной резьбы на колпачке (если он съёмный) или характерному утолщению на вентиле. В системах косвенного измерения (используются в некоторых моделях Volkswagen, Audi) датчики отсутствуют физически – давление отслеживается через ABS/ESP, поэтому проверка сводится к анализу данных бортового компьютера. Для точной идентификации рекомендуется свериться с технической документацией автомобиля или использовать диагностический сканер, который отобразит ID датчиков.
При замене шин или ремонте колеса важно не повредить датчик: избегайте ударов по вентилю, не используйте металлические инструменты для демонтажа и следите за моментом затяжки (обычно 3–5 Н·м). Если датчик вышел из строя, на приборной панели загорится индикатор TPMS (символ шины с восклицательным знаком), а сканер покажет ошибку типа «Sensor not detected». Восстановление работоспособности требует перепрограммирования нового датчика под конкретное колесо – эту процедуру выполняют на специализированных СТО с помощью оборудования типа Autel MaxiTPMS или Bartec Tech400.

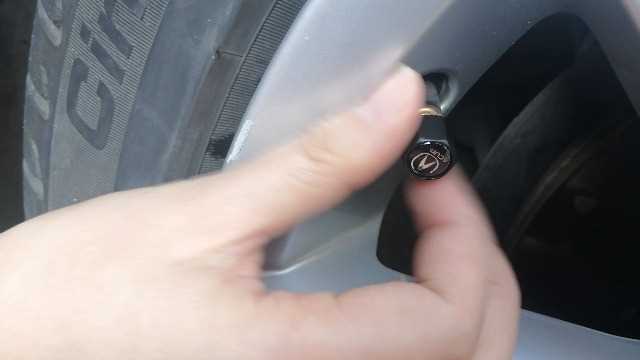

Как проверить работоспособность датчика давления в шинах
Проверка датчика давления в шинах (TPMS) начинается с диагностики через бортовой компьютер или специализированный сканер. Подключите устройство к OBD-II разъему автомобиля и считайте коды ошибок. Для систем прямого контроля (с датчиками в колесах) характерны ошибки типа C1241 (неисправность датчика) или U0100 (потеря связи с модулем). Косвенные системы (анализирующие скорость вращения колес) выдают ошибки P0562 или P0563, связанные с несоответствием данных ABS. Если сканер не распознает датчики, проверьте напряжение на батарейках датчиков – оно должно быть не ниже 2,5 В (измеряется мультиметром через контакты на вентиле).
Для ручной проверки выполните следующие шаги:
- Накачайте шину до рекомендованного давления (указано на стойке двери водителя или в руководстве).
- Запустите двигатель и проедьте 5–10 км со скоростью 40–60 км/ч – датчики должны передать актуальные данные в течение 5–15 минут.
- Спустите воздух из шины на 0,2–0,3 бара и наблюдайте за изменением показаний на приборной панели. Если индикатор не реагирует, датчик неисправен.
- Проверьте физическое состояние датчика: коррозия на контактах, трещины на корпусе или поврежденный вентиль – признаки выхода из строя.
- Для датчиков с внешним креплением (на вентиле) убедитесь, что гайка затянута с моментом 4–5 Н·м – перетяжка или ослабление приводят к сбоям.
При отсутствии реакции замените батарейку (срок службы 5–10 лет) или сам датчик. После замены выполните инициализацию системы через меню бортового компьютера или согласно инструкции производителя.
Какие ошибки выдает бортовой компьютер при неисправности датчика
Бортовой компьютер автомобиля фиксирует неисправности датчиков давления в шинах (TPMS) через стандартные коды ошибок OBD-II. Наиболее распространенные – C1241 (неисправность датчика переднего левого колеса), C1242 (переднего правого), C1243 (заднего левого) и C1244 (заднего правого). Эти коды указывают на обрыв цепи, короткое замыкание или выход из строя самого датчика. В некоторых моделях (например, Toyota, Lexus) встречается обобщенный код C1200, сигнализирующий о проблеме в системе TPMS без привязки к конкретному колесу.
На дисплее бортового компьютера ошибки отображаются в виде текстовых сообщений. В автомобилях Volkswagen, Audi и Skoda часто появляется надпись «Ошибка системы контроля давления в шинах» или «TPMS: неисправность датчика». У BMW и Mercedes-Benz аналогичные сбои сопровождаются кодами 2A80–2A87, где последние цифры соответствуют номеру колеса (0–7). В Ford и Mazda неисправность обозначается как U0422 – неверный сигнал от модуля TPMS.
Если датчик передает некорректные данные (например, давление 0 бар или завышенные значения), компьютер может выдать ошибку P0850 (неверный сигнал датчика давления) или P265A (несоответствие показаний). В Hyundai и Kia подобные сбои часто сопровождаются кодом C1201 с дополнительным уточнением в диагностическом сканере. У Nissan и Infiniti распространена ошибка B2795, указывающая на отсутствие связи с одним или несколькими датчиками.
При разряженной батарее датчика (срок службы – 5–10 лет) бортовой компьютер может выдать код U0140 (потеря связи с модулем TPMS) или B1435 (низкий уровень заряда батареи датчика). В Chevrolet и Cadillac аналогичная проблема обозначается как C0750. В некоторых случаях система перестает реагировать на нажатие кнопки сброса TPMS, что также служит косвенным признаком неисправности.
Ошибка C1203 (неисправность антенны TPMS) характерна для автомобилей с беспроводной системой приема сигналов. Она возникает при повреждении антенного кабеля или окислении контактов в разъеме. В Subaru и Mitsubishi аналогичный сбой обозначается кодом U0100, а в Honda – B1182. Для устранения требуется проверка проводки и замена антенного модуля при необходимости.
Если после замены колес или датчиков система не перекалибровалась, компьютер выдаст ошибку C1205 (необходима инициализация TPMS). В Renault и Peugeot аналогичное сообщение выглядит как «Система TPMS: требуется настройка». У Opel и Vauxhall сброс выполняется через меню бортового компьютера или диагностическим сканером с поддержкой функции TPMS Reset. Игнорирование этой ошибки приводит к постоянному срабатыванию индикатора на приборной панели.
При механическом повреждении датчика (например, после удара о бордюр) компьютер может зафиксировать код C1202 (неисправность датчика из-за внешнего воздействия). В Land Rover и Jaguar подобные случаи сопровождаются ошибкой P0562 (низкое напряжение в цепи датчика). Ремонт в таких ситуациях, как правило, нецелесообразен – требуется замена датчика на новый с последующей регистрацией в системе.
В редких случаях бортовой компьютер выдает ложные ошибки из-за помех в радиосигнале или программных сбоев. Например, код U0415 (неверные данные от модуля ABS) может появиться при одновременном сбое в системах TPMS и антиблокировки тормозов. Для диагностики рекомендуется использовать сканер с поддержкой протокола CAN, например, Launch X431 или Autel MaxiSys. Если ошибка исчезает после сброса, но появляется вновь, требуется проверка проводки и замена неисправных компонентов.
Как заменить или откалибровать датчик давления в шинах самостоятельно
Замена датчика давления в шинах (TPMS) начинается с подготовки инструментов: динамометрического ключа (момент затяжки 3–5 Н·м для большинства моделей), съемника вентиля, нового датчика с совместимым протоколом (например, 433 МГц или 315 МГц для европейских и американских авто соответственно) и манометра. Снимите колесо, спустите воздух, затем аккуратно демонтируйте старый датчик, открутив его от обода. Убедитесь, что посадочное место чистое – остатки герметика или грязь могут нарушить герметичность. Новый датчик установите с применением резиновой прокладки, затянув его с указанным моментом, чтобы избежать перекоса или повреждения резьбы.
Калибровка датчика зависит от типа системы: прямая TPMS требует инициализации через бортовой компьютер, непрямая – через процедуру обучения. Для прямых систем найдите в меню автомобиля пункт «Настройка TPMS» (например, в Toyota – «Tire Pressure Monitor Reset», в BMW – «RDC Reset»). Следуйте инструкции: обычно нужно проехать 10–15 минут со скоростью 40–60 км/ч, после чего система автоматически распознает новые датчики. Если калибровка не удалась, проверьте заряд батареи датчика (срок службы 5–10 лет) и совместимость с блоком управления.
После установки проверьте герметичность: накачайте шину до рекомендованного давления (указано на стойке водительской двери или в руководстве), нанесите мыльный раствор на место крепления датчика. Пузырьки укажут на утечку – в этом случае подтяните датчик или замените прокладку. Для непрямых систем (работающих через ABS) калибровка выполняется при одинаковом давлении во всех шинах: накачайте их до нормы, затем активируйте сброс через меню автомобиля. Некоторые модели (например, Volkswagen) требуют выполнения процедуры при температуре воздуха выше +7°C.
Если после замены датчик не определяется, сбросьте ошибки сканером OBD-II (коды P0520–P0524 для TPMS). Проверьте антенну приемника – она должна быть целой и не экранироваться металлическими предметами. В редких случаях требуется перепрошивка блока управления, но это работа для сервиса. Запомните: датчики нельзя переставлять между колесами без повторной калибровки – система привязывает их к конкретной позиции.
Сколько стоит датчик давления в шин и где его купить
Цена датчика давления в шинах зависит от типа системы, бренда и совместимости с автомобилем. Оригинальные датчики для премиальных марок (BMW, Mercedes, Audi) стоят от 3 500 до 12 000 рублей за штуку. Универсальные аналоги (например, от Schrader, VDO, Huf) обойдутся в 1 200–4 000 рублей. Беспроводные датчики с дисплеем для самостоятельной установки (типа TPMS 433 МГц) продаются по 2 000–6 000 рублей за комплект из 4 штук. На рынке встречаются бюджетные варианты за 800–1 500 рублей, но их надежность и точность часто ниже.
Где купить:
- Официальные дилеры – гарантия совместимости, но цены выше на 30–50%. Пример: датчик для Toyota у дилера – 5 200 рублей, аналог в магазине автозапчастей – 2 800 рублей.
- Специализированные магазины автозапчастей (Autodoc, Exist, Avtoall). Здесь выбор шире, есть фильтры по марке автомобиля. Доставка – 1–3 дня, возврат возможен в течение 14 дней.
- Интернет-площадки (Ozon, Wildberries, Яндекс Маркет). Часто встречаются скидки, но риск подделок выше. Проверяйте отзывы и рейтинг продавца.
- Авторынки и разборки – дешевле на 40–60%, но без гарантии работоспособности. Подходит для временного решения.
При выборе обращайте внимание на частоту работы датчика (315 МГц для американских авто, 433 МГц для европейских и азиатских), тип питания (встроенная батарея или съемная) и способ крепления (внутри шины или на ниппель). Некоторые модели требуют программирования через диагностический сканер, что увеличивает стоимость установки на 500–1 500 рублей. Для автомобилей с системой TPMS после 2014 года часто нужны датчики с уникальным ID, иначе бортовой компьютер их не распознает.
Перед покупкой уточните артикул оригинального датчика в руководстве по эксплуатации или на сайте производителя. В каталогах аналогов (например, на сайте Autodoc) можно ввести VIN-код автомобиля для точного подбора. Если планируете установку самостоятельно, выбирайте модели с инструкцией на русском языке и поддержкой автокалибровки. Для старых автомобилей без штатной TPMS подойдут внешние датчики на ниппель – они дешевле (1 000–2 500 рублей за комплект), но менее защищены от кражи и погодных условий.
