Датчик температуры охлаждающей жидкости (ДТОЖ) на Лада Приора с 16-клапанным двигателем расположен в корпусе термостата. Это ключевой элемент системы охлаждения, который передает данные о температуре антифриза в ЭБУ. Без его корректной работы невозможно точное управление впрыском топлива, зажиганием и включением вентилятора.
На Приоре с мотором 21126 (1.6 л) датчик установлен на правой стороне головки блока цилиндров, рядом с первым цилиндром. Его легко опознать по характерному разъему с двумя проводами и резьбовому креплению. Для доступа к нему потребуется снять декоративную крышку двигателя и частично демонтировать воздушный патрубок.
При замене датчика важно использовать оригинальную деталь (артикул 2112-3851010) или проверенный аналог, например, от Bosch или ERA. Перед установкой нового элемента рекомендуется слить часть охлаждающей жидкости, чтобы избежать ее потерь. После монтажа обязательно проверить герметичность соединения и отсутствие воздушных пробок в системе.
Если датчик вышел из строя, ЭБУ переходит на аварийный режим, что приводит к повышенному расходу топлива и нестабильной работе двигателя. Симптомы неисправности: неправильные показания температуры на приборной панели, затрудненный запуск в холодную погоду или перегрев мотора. Для диагностики используйте мультиметр – сопротивление исправного датчика при 20°C должно составлять 2,2–2,7 кОм.
Какие датчики температуры установлены на Приоре с 16-клапанным двигателем
На Лада Приора с 16-клапанным двигателем (модели 21126, 21127) установлены два ключевых датчика температуры: датчик температуры охлаждающей жидкости (ДТОЖ) и датчик температуры впускного воздуха (ДТВВ). ДТОЖ расположен на термостате или в корпусе термостата (в зависимости от года выпуска) и передает данные в ЭБУ для корректировки топливной смеси и управления вентилятором охлаждения. Его сопротивление при 20°C составляет ~3,5 кОм, при 90°C – ~240 Ом. Неисправность приводит к ошибкам P0115–P0118, перегреву или затрудненному запуску на холодную.
ДТВВ интегрирован в датчик массового расхода воздуха (ДМРВ) и измеряет температуру воздуха на впуске. Его показания используются для точного расчета плотности воздуха и корректировки подачи топлива. При выходе из строя возможны ошибки P0110–P0114, повышенный расход топлива или нестабильные обороты. Проверка осуществляется мультиметром: при 20°C сопротивление должно быть ~2,5 кОм, при 60°C – ~600 Ом.
Дополнительно на некоторых модификациях (например, с системой кондиционирования) может присутствовать датчик температуры наружного воздуха, расположенный за передним бампером. Он не влияет на работу двигателя, но отображает данные на панели приборов. При замене ДТОЖ или ДТВВ рекомендуется использовать оригинальные запчасти (артикулы 2112-3851010 для ДТОЖ, 2170-1130010 для ДМРВ с ДТВВ) или аналоги от Bosch (0 280 130 093) и ERA (550435).
Для диагностики датчиков без сканера подключите мультиметр в режиме омметра к контактам разъема при разных температурах. Сравните показания с эталонными значениями. При отклонениях более 10% замените датчик. Не используйте герметики при установке – это может нарушить теплопередачу и исказить показания.

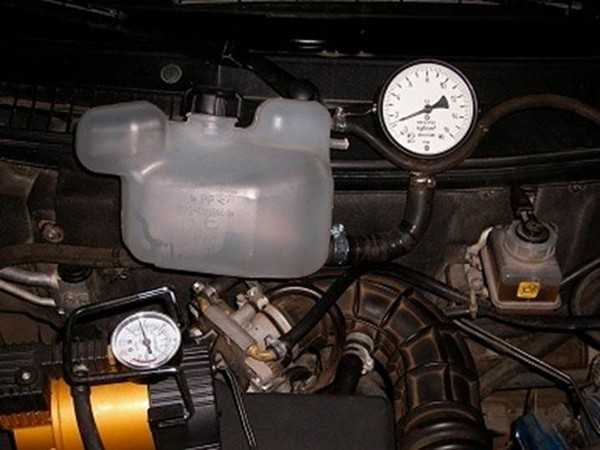

Точное расположение датчика температуры охлаждающей жидкости на двигателе
На 16-клапанных двигателях Приоры датчик температуры охлаждающей жидкости (ДТОЖ) установлен в корпусе термостата. Конкретно – на его передней части, рядом с патрубком системы охлаждения, ведущим к радиатору. Доступ к нему открывается после снятия декоративной крышки двигателя и частичного демонтажа воздушного патрубка.
Для визуального поиска ориентируйтесь на два ключевых элемента:
- Расположение термостата – он находится в верхней части двигателя, слева от блока цилиндров (если смотреть со стороны радиатора).
- Электрический разъём датчика – чёрный пластиковый коннектор с двумя проводами, подключённый к корпусу термостата.
Датчик вкручен в металлический корпус под углом, его шестигранная головка (обычно на 19 мм) выступает наружу.
На двигателях 21126 и 21127 (устанавливаемых на Приору) ДТОЖ может иметь незначительные отличия в расположении из-за конструктивных особенностей. На моторе 21126 он чаще смещён ближе к центру термостата, а на 21127 – ближе к его краю. Перед демонтажем уточните модификацию двигателя по VIN-коду или сервисной документации.
При замене датчика учитывайте:
- Сливать охлаждающую жидкость полностью не обязательно – достаточно опустить её уровень ниже места установки датчика (около 1–1,5 литра).
- Используйте уплотнительное кольцо нового образца (артикул 21120-1303020-00) – старое часто деформируется при демонтаже.
- Момент затяжки датчика – 15–20 Н·м. Превышение приведёт к повреждению резьбы в алюминиевом корпусе термостата.
Если после замены датчика ошибка P0116 (неисправность цепи ДТОЖ) не исчезает, проверьте:
- Целостность проводки от датчика до ЭБУ (особенно в районе разъёма на термостате – часто перетирается об острые кромки).
- Напряжение на контактах разъёма: при включённом зажигании должно быть 5 В между массой и сигнальным проводом.
- Сопротивление датчика при 20°C – 2,2–2,7 кОм, при 90°C – 200–300 Ом.
На двигателях с кондиционером доступ к датчику осложнён компрессором и его кронштейнами. В этом случае рекомендуется снять передний бампер и правую фару для удобства – это сократит время работ в 2–3 раза. Не пытайтесь выкрутить датчик «на ощупь» – риск сорвать резьбу или повредить термостат крайне высок.
Как отличить датчик температуры от других датчиков в подкапотном пространстве
На Приоре с 16-клапанным двигателем датчик температуры охлаждающей жидкости (ДТОЖ) расположен на термостате или вблизи него, в корпусе системы охлаждения. Его ключевое отличие – резьбовое соединение M12×1,5 с шестигранником под ключ на 19 мм. Корпус выполнен из латуни или алюминия, а разъем имеет два контакта: сигнальный (обычно желтый или белый провод) и «масса» (черный или коричневый).
Датчик температуры воздуха на впуске (ДТВВ) часто путают с ДТОЖ, но он установлен во впускном коллекторе или воздушном патрубке. Его корпус пластиковый, а разъем – двухконтактный, но провода тоньше (сечение 0,5–0,75 мм² против 1,0–1,5 мм² у ДТОЖ). Резьба у ДТВВ отсутствует – он крепится защелкой или хомутом.
Датчик положения коленвала (ДПКВ) и датчик фаз (ДПРВ) имеют трехконтактные разъемы и расположены на блоке цилиндров или головке. ДПКВ – черного цвета, с магнитным сердечником, а ДПРВ – с металлическим экраном и характерным выступом для взаимодействия с задающим диском. Оба не связаны с системой охлаждения и не измеряют температуру.
Датчик детонации (ДД) легко опознать по одноконтактному разъему и плоской металлической шайбе с пьезоэлементом. Он вкручивается в блок цилиндров под впускным коллектором, а его корпус выполнен из стали. В отличие от ДТОЖ, ДД не имеет резьбового штуцера для жидкости.
Для проверки принадлежности датчика сверьте его расположение с электросхемой Приоры. ДТОЖ всегда подключен к ЭБУ через контакты 45 (сигнал) и 46 (масса) разъема X1. Если датчик находится в воздушном тракте или на блоке цилиндров без контакта с антифризом – это не ДТОЖ.
При демонтаже обратите внимание на маркировку: на корпусе ДТОЖ нанесены цифры «23.3828» или «19.3828» (аналоги для Приоры). У других датчиков маркировка иная – например, ДПКВ обозначается как «2112-3847010». Если надписи стерты, измерьте сопротивление: у ДТОЖ при 20°C оно должно быть в пределах 2,2–2,7 кОм.
Инструменты и материалы для доступа к датчику температуры
Для демонтажа датчика температуры охлаждающей жидкости (ДТОЖ) на Приоре с 16-клапанным двигателем потребуется набор ключей или головок на 19 мм. Оптимальный выбор – торцевая головка с удлинителем, так как доступ к датчику ограничен корпусом термостата и патрубками системы охлаждения. В качестве альтернативы подойдет накидной ключ, но его использование может быть неудобным из-за тесного пространства.
Обязательным инструментом станет отвертка с плоским жалом шириной 5–7 мм. Она понадобится для отсоединения фишки проводки от датчика, которая фиксируется пластиковым замком. При работе с фишкой избегайте чрезмерных усилий – хрупкий пластик легко ломается, что приведет к необходимости замены разъема.
Для слива части охлаждающей жидкости подготовьте емкость объемом не менее 2 литров и шланг диаметром 8–10 мм. Сливной краник радиатора на Приоре отсутствует, поэтому жидкость придется откачивать через нижний патрубок или штуцер на блоке цилиндров. Используйте резиновые перчатки – антифриз токсичен и оставляет стойкие пятна на коже.
Дополнительно пригодится ветошь или бумажные полотенца для удаления подтеков антифриза. Если датчик прикипел к резьбе, потребуется проникающая смазка типа WD-40 или ее аналог. Наносите состав за 10–15 минут до демонтажа, чтобы облегчить откручивание. Избегайте использования ударного инструмента – риск повредить алюминиевый корпус термостата высок.
После установки нового датчика проверьте герметичность соединения с помощью манометра системы охлаждения или визуально после запуска двигателя. Утечка антифриза через резьбу устраняется заменой уплотнительного кольца или нанесением тонкого слоя герметика на резьбовую часть датчика. Не используйте силиконовые герметики – они могут закупорить каналы системы охлаждения.
Пошаговая инструкция по демонтажу и проверке датчика
Перед началом работ сбросьте давление в системе охлаждения: откройте крышку расширительного бачка и дождитесь остывания двигателя до температуры ниже 40°C. Отсоедините минусовую клемму аккумулятора, чтобы исключить короткое замыкание при работе с электрическими контактами. Подготовьте инструменты: торцевую головку на 19 мм, удлинитель, мультиметр с диапазоном измерения сопротивления до 20 кОм, чистую ветошь и емкость для слива охлаждающей жидкости (не менее 0,5 л).
Датчик температуры охлаждающей жидкости на Приоре с 16-клапанным двигателем расположен в корпусе термостата, справа от ГБЦ, если смотреть по ходу движения. Для доступа к нему выполните следующие действия:
- Снимите декоративную крышку двигателя, потянув ее вверх с усилием около 5 кг.
- Отсоедините колодку жгута проводов от датчика, нажав на фиксатор и потянув разъем на себя.
- Подставьте емкость под корпус термостата – при откручивании датчика вытечет около 200–300 мл антифриза.
- Выкрутите датчик против часовой стрелки головкой на 19 мм, удерживая корпус термостата от проворачивания вторым ключом.
- Извлеките датчик вместе с уплотнительным кольцом, осмотрите его на предмет деформаций – при наличии трещин или разрывов замените.
Проверка датчика проводится в два этапа. Сначала визуально оцените состояние наконечника: на нем не должно быть нагара, окислов или механических повреждений. Затем измерьте сопротивление между контактами датчика при разных температурах, используя мультиметр в режиме омметра:
- При 20°C – 2,2–2,7 кОм.
- При 50°C – 750–900 Ом.
- При 90°C – 170–210 Ом.
Для точного контроля температуры погрузите датчик в емкость с водой, нагретой до нужного значения, и зафиксируйте показания. Если сопротивление выходит за пределы допусков, датчик подлежит замене. При установке нового датчика смажьте уплотнительное кольцо тонким слоем силиконовой смазки и затяните его моментом 15–20 Н·м.
Типичные ошибки при поиске и замене датчика температуры на Приоре
Первая ошибка – перепутать датчик температуры охлаждающей жидкости (ДТОЖ) с датчиком указателя температуры. На Приоре 16 клапанов установлены два отдельных элемента: первый (с двумя контактами) расположен на термостате и отвечает за работу ЭБУ, второй (с одним контактом) – на головке блока, для приборной панели. Замена не того датчика приводит к некорректным показаниям или проблемам с запуском двигателя. Перед демонтажем сверьтесь с электросхемой: ДТОЖ для ЭБУ имеет артикул 23.3828 или 423.3828, а датчик указателя – 19.3828.
Вторая распространённая ошибка – игнорирование состояния уплотнительного кольца. При замене датчика на термостате часто забывают проверить или заменить медное кольцо, что приводит к утечке антифриза. Даже микроскопическая трещина в уплотнителе вызывает падение уровня ОЖ и перегрев. Перед установкой нового датчика очистите посадочное место от старого герметика и грязи, а кольцо смажьте тонким слоем термостойкого герметика (например, ABRO RTV Silicone).
Третья ошибка – работа с горячим двигателем. Попытка открутить датчик сразу после остановки мотора чревата ожогами и повреждением резьбы. Температура антифриза в системе достигает 90–100°C, а давление – 1,2–1,5 атм. Дождитесь остывания двигателя до 40–50°C, сбросьте давление, открыв крышку расширительного бачка, и только потом приступайте к демонтажу. Используйте головку на 19 мм с удлинителем – стандартный ключ часто срывается из-за ограниченного доступа.
Четвёртая ошибка – неправильная диагностика неисправности. Многие списывают скачки температуры на датчик, хотя проблема может быть в проводке, ЭБУ или термостате. Перед заменой проверьте сопротивление датчика мультиметром: при 20°C оно должно быть 2,2–2,7 кОм, при 90°C – 200–300 Ом. Если значения в норме, прозвоните провода от датчика до ЭБУ на обрыв и замыкание. Часто виноват окисленный контакт в разъёме – очистите его контактной смазкой (например, Kontakt 60).
Пятая ошибка – затяжка датчика с избыточным усилием. Резьба в алюминиевом корпусе термостата легко срывается при превышении момента затяжки (15–20 Н·м). Используйте динамометрический ключ или затягивайте от руки до упора, затем доворачивайте на 1/4 оборота. После установки залейте антифриз до уровня, запустите двигатель и проверьте отсутствие течей. Если датчик установлен криво, герметик не спасёт – демонтируйте его и повторите процедуру.
