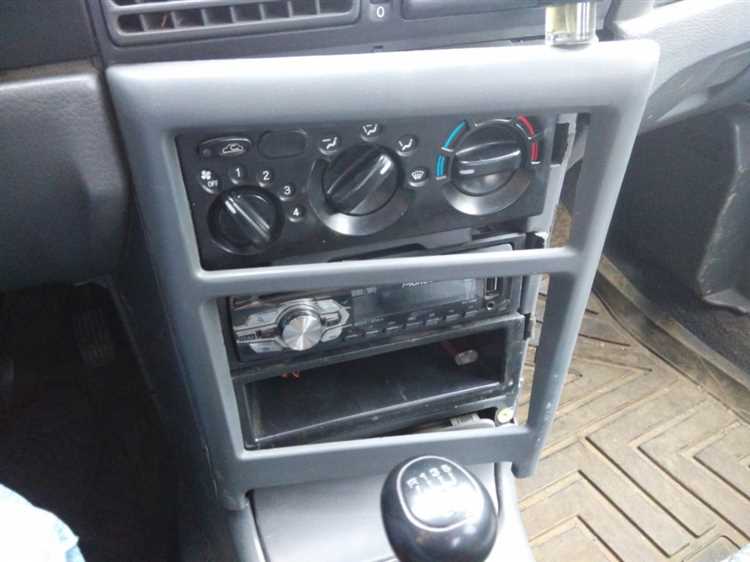

Блок управления печкой на Дэу Нексия (модели N100 и N150) расположен в центральной консоли и отвечает за регулировку температуры, направления потоков воздуха и скорости вентилятора. Чаще всего его демонтаж требуется при замене неисправных переключателей, ремонте тросиков привода заслонок или чистке контактов. Процедура не требует специальных инструментов, но имеет нюансы, связанные с конструкцией креплений и подключением электрических разъемов.
Перед началом работ отключите аккумулятор, чтобы избежать короткого замыкания при отсоединении проводки. На моделях до 2008 года блок фиксируется двумя винтами под крестовую отвертку, на более поздних – пластиковыми защелками. В обоих случаях потребуется снять декоративную накладку центральной консоли, которая держится на клипсах. Обратите внимание: на автомобилях с кондиционером дополнительно придется отсоединить датчик температуры салона, расположенный рядом с блоком.
Основная сложность при демонтаже – аккуратное отсоединение тросиков привода заслонок. Они крепятся к рычагам блока с помощью пластиковых фиксаторов, которые легко сломать при чрезмерном усилии. Рекомендуется предварительно сфотографировать положение тросиков, чтобы не перепутать их при обратной установке. Также важно не потерять металлические скобы, удерживающие тросики на направляющих – их восстановление без оригинальных запчастей затруднительно.
После снятия блока проверьте состояние контактов разъемов: окисление или оплавление может быть причиной нестабильной работы печки. При необходимости очистите их спиртом или специальным средством для электрических контактов. Если планируется замена блока, сравните маркировку на новом и старом узлах – на рынке встречаются несовместимые аналоги, отличающиеся расположением креплений или типом разъемов.
Какие инструменты понадобятся для демонтажа блока управления
Для снятия блока управления печкой на Дэу Нексия потребуется минимальный набор инструментов, но с конкретными характеристиками. Основной – крестовая отвёртка с магнитным наконечником или удлинённой рукояткой, размер PH2. Она позволит открутить винты крепления панели без риска их уронить в труднодоступные места. Дополнительно пригодится плоская отвёртка шириной 5–7 мм для поддевания пластиковых защёлок, но использовать её нужно аккуратно, чтобы не повредить облицовку.
Второй обязательный инструмент – торцевой ключ на 7 мм или головка с трещоткой. Им откручиваются болты крепления блока управления к каркасу панели. Если головка не подходит из-за ограниченного пространства, выручит накидной ключ с тонким профилем. Для моделей с 2008 года и новее может потребоваться ключ на 8 мм, так как производитель иногда менял размер крепежа.
Не обойтись без фонарика с узким лучом или налобного светодиодного осветителя. Блок управления расположен в зоне с плохим естественным освещением, а без точечной подсветки сложно разглядеть мелкие винты и защёлки. Рекомендуется использовать фонарь с регулировкой яркости, чтобы не слепить себя при работе в тесном пространстве.
Для отсоединения электрических разъёмов пригодится пластиковый съёмник или тонкие плоскогубцы с изолированными губками. Металлические инструменты использовать нежелательно – есть риск повредить контакты или замкнуть провода. Если съёмника нет, подойдёт обычная пластиковая карта, но действовать нужно предельно осторожно, чтобы не сломать фиксаторы разъёмов.
В некоторых случаях потребуется шестигранник на 3 мм для снятия декоративных накладок или дополнительных креплений. На автомобилях с климат-контролем может быть установлен блок с нестандартными винтами под Torx T10, поэтому лучше заранее проверить тип крепежа на своей модели. Универсальный набор бит с держателем поможет избежать лишних поисков нужного инструмента.
На завершающем этапе пригодится силиконовая смазка или спрей WD-40 для обработки резиновых уплотнителей и пластиковых направляющих. Это облегчит установку блока обратно и предотвратит скрипы после сборки. Избегайте использования агрессивных смазок на основе нефтепродуктов – они могут разъедать пластик и резину.
Как отключить аккумулятор перед началом работ
- Проверьте, нет ли активных потребителей тока: отключите магнитолу, освещение салона, габариты. Если автомобиль оснащён сигнализацией, убедитесь, что она не перейдёт в режим тревоги при отключении питания.
- После отсоединения клемм выждите 3–5 минут – это время необходимо для разряда конденсаторов в блоке управления, чтобы избежать повреждения микросхем при последующих манипуляциях.
- Не касайтесь одновременно клемм аккумулятора и металлических частей кузова: остаточный заряд может вызвать искру или поражение током.
Способы снятия центральной консоли без повреждений
Перед началом демонтажа отключите аккумулятор, чтобы исключить случайное замыкание проводки. На Дэу Нексия центральная консоль крепится на пластиковых защелках и винтах под декоративными заглушками. Основные точки фиксации расположены по периметру панели: две в нижней части у бардачка, одна под магнитолой и две по бокам у воздуховодов. Используйте тонкую пластиковую лопатку или отвертку с обмоткой изоленты, чтобы поддеть защелки, начиная с нижнего края.
Снимите рукоятки управления печкой и кондиционером, потянув их на себя с усилием. Под ними скрыты винты под крестовую отвертку (размер PH2). Открутите их, но не вынимайте полностью – оставьте на 2–3 оборота, чтобы консоль не упала при снятии. Если рукоятки сидят плотно, оберните их тряпкой и аккуратно покачайте из стороны в сторону, избегая резких рывков.
Отсоедините разъемы проводки от магнитолы, прикуривателя и кнопок подсветки. На разъемах есть фиксаторы – нажмите на них пальцем или отверткой, прежде чем тянуть. Если консоль не поддается, проверьте наличие скрытых винтов под пепельницей или в нише для мелочей. На некоторых моделях Нексии дополнительный крепеж прячется за декоративной накладкой вокруг прикуривателя.
Приподнимите консоль за нижний край, одновременно нажимая на верхнюю часть в сторону салона. Пластик панели гибкий, но хрупкий – не прилагайте чрезмерных усилий. Если чувствуете сопротивление, остановитесь и проверьте, не осталось ли неоткрученных винтов или неотсоединенных разъемов. Особое внимание уделите боковым воздуховодам: они часто ломаются при неаккуратном снятии.
После освобождения консоли от крепежа отложите ее в сторону, не перекручивая провода. Если требуется полный демонтаж, отсоедините тросы управления заслонками печки, пометив их положение маркером. Тросы крепятся на пластиковых зажимах – сожмите их пальцами и снимите с рычагов. Избегайте резких движений, чтобы не повредить механизм.
Для обратной установки сначала подключите все разъемы и тросы, затем заведите консоль в посадочное место под углом. Совместите нижние защелки и аккуратно надавите на верхнюю часть, пока не услышите щелчки фиксаторов. Затяните винты в последовательности: сначала центральные, затем боковые. Проверьте работу всех органов управления до окончательной сборки.
Если пластиковые защелки сломались, замените их на новые (артикул 96235280 для верхних, 96235281 для нижних). При отсутствии оригинальных деталей используйте аналоги из полиамида с аналогичными размерами. Перед установкой смажьте защелки силиконовой смазкой, чтобы облегчить последующий демонтаж.
Для защиты панели от царапин при снятии обклейте края инструментов малярным скотчем. Работайте в перчатках, чтобы не оставлять следов на пластике. Если консоль снимается впервые, фотографируйте каждый этап – это упростит сборку и поможет избежать ошибок с подключением проводки.
Как правильно отсоединить электрические разъемы блока печки
Перед началом отсоединения разъемов убедитесь, что зажигание выключено, а ключ извлечен из замка. На Дэу Нексия блок управления печкой подключается через 3–4 разъема, отличающихся формой и количеством контактов. Основные из них: 6-контактный разъем питания, 4-контактный для моторедуктора заслонки и 2-контактный для датчика температуры. Запомните их расположение или сфотографируйте перед отключением.
Разъемы фиксируются пластиковыми защелками, которые нужно нажать или оттянуть в зависимости от конструкции. На 6-контактном разъеме защелка расположена сверху – надавите на нее большим пальцем, одновременно потянув корпус разъема на себя. Для 4-контактного разъема моторедуктора защелка находится сбоку: подденьте ее тонкой отверткой или ногтем и аккуратно вытяните разъем.
Избегайте резких движений при отсоединении – пластиковые фиксаторы хрупкие и легко ломаются. Если разъем не поддается, проверьте, не осталось ли незаметных защелок или фиксирующих выступов. На некоторых моделях Нексии разъемы дополнительно крепятся винтами под крестовую отвертку – осмотрите их перед попыткой отсоединения.
При работе с 2-контактным разъемом датчика температуры обратите внимание на направляющие пазы. Они должны совпадать при обратном подключении, иначе контакты могут замкнуть. Если разъем «прикипел», используйте силиконовую смазку или WD-40, нанеся ее по периметру и подождав 2–3 минуты перед повторной попыткой.
Не тяните за провода – только за корпус разъема. Даже небольшое усилие на кабель может повредить внутренние жилы или ослабить контакт в клеммах. Если провода слишком короткие, временно отсоедините дополнительные крепления блока печки, чтобы получить больше свободы для маневра.
После отсоединения осмотрите контакты на наличие окислов или грязи. При обнаружении темного налета очистите их ластиком или спиртом, избегая абразивных материалов. Окисление часто становится причиной нестабильной работы печки, поэтому уделите этому этапу особое внимание.
Если разъем поврежден (трещины, сломанные защелки), замените его перед обратной установкой. Артикул оригинального 6-контактного разъема для Дэу Нексия – 96234310, 4-контактного – 96234311. Универсальные аналоги можно подобрать по количеству контактов и шагу между ними (обычно 2,54 мм).
Перед подключением разъемов обратно убедитесь, что все контакты сухие и не деформированы. Вставляйте их до характерного щелчка, проверяя надежность фиксации. После сборки включите зажигание и протестируйте работу печки на всех режимах, чтобы исключить ошибки подключения.
Последовательность откручивания крепежных элементов блока
Перед началом демонтажа блока управления печкой на Дэу Нексия убедитесь, что зажигание выключено, а аккумулятор отсоединён. Это предотвратит случайное замыкание проводки и повреждение электронных компонентов. Первым делом снимите декоративную накладку центральной консоли, поддев её пластиковым монтажным лопаткой с нижнего края – здесь расположены защёлки, которые легко ломаются при чрезмерном усилии.
После удаления накладки откроется доступ к четырём основным крепёжным винтам блока. Два верхних винта (под крестовую отвёртку PH2) находятся по бокам от регуляторов температуры и скорости вентилятора. Их откручивайте против часовой стрелки, удерживая блок рукой, чтобы он не провис на проводах. Нижние винты (также PH2) расположены ближе к пепельнице – один слева, другой справа от центрального воздуховода.
Следующий этап – отсоединение электрических разъёмов. На блоке управления печкой Дэу Нексия их три: основной 6-контактный разъём (чёрный), разъём подсветки (белый, 2 контакта) и разъём мотор-редуктора заслонки (серый, 3 контакта). Перед отключением нажмите на фиксаторы разъёмов пальцами или тонкой отвёрткой, чтобы избежать повреждения контактов. Запомните или сфотографируйте расположение разъёмов для обратной сборки.
После отсоединения разъёмов проверьте наличие дополнительных креплений. На некоторых модификациях Нексии (особенно с кондиционером) блок фиксируется металлическим кронштейном с одним винтом под торкс T20. Кронштейн расположен за блоком, ближе к моторному щиту – для доступа к нему потребуется частично отогнуть панель приборов или снять бардачок. Если винт не поддаётся, обработайте его проникающей смазкой и дайте постоять 5–10 минут.
Винты блока управления часто закисают из-за попадания влаги и пыли. Если при попытке откручивания головка винта начинает проворачиваться, зафиксируйте её пассатижами или используйте экстрактор для шурупов. Для нижних винтов может потребоваться удлинитель для отвёртки, так как доступ к ним ограничен воздуховодом. Не применяйте чрезмерную силу – пластиковый корпус блока хрупкий и может треснуть.
При обратной сборке обратите внимание на последовательность затяжки винтов. Сначала зафиксируйте нижние крепления, затем верхние, чередуя стороны для равномерного распределения нагрузки. Момент затяжки не должен превышать 2–3 Н·м, иначе резьба в пластике сорвётся. Перед окончательной фиксацией проверьте, чтобы все разъёмы были надёжно подключены, а провода не пережаты между блоком и панелью.
Если после сборки блок не работает или работает некорректно, проверьте состояние контактов разъёмов. Окисление или деформация контактных площадок – частая причина неисправностей. Очистите их спиртом и мягкой щёткой, при необходимости подогните контакты для лучшего прилегания. Также убедитесь, что тросики заслонок не перепутаны местами – на Дэу Нексия они маркируются цветными метками (красный – температура, синий – распределение воздуха).
Для ускорения процесса подготовьте инструменты заранее: крестовая отвёртка PH2, торкс T20, пластиковые клипсы для снятия накладок, фонарик и магнитная лента для удержания винтов. Работайте в хорошо освещённом месте, так как часть крепежа скрыта в труднодоступных зонах. Если винт упал вглубь панели, используйте магнит на гибком держателе или пинцет с изогнутыми губками.
Особенности извлечения блока управления из посадочного места
Перед извлечением отсоедините разъём проводки, нажав на фиксатор пальцами или тонкой отвёрткой. Разъём имеет направляющие пазы, поэтому тянуть его нужно строго по оси, без перекосов. Если контакты окислены, очистите их ластиком или специальным спреем для электрических соединений – это предотвратит сбои в работе после установки нового блока.
- Не прилагайте силу при снятии защёлок – они выполнены из хрупкого пластика и ломаются при чрезмерном давлении.
- Используйте фонарик для осмотра посадочного места: часто там скапливается пыль, которая может попасть в разъём при обратной установке.
- Если блок сидит слишком плотно, проверьте наличие дополнительных винтов под декоративной накладкой – на некоторых моделях они есть.
После освобождения защёлок и фиксатора блок вынимается движением на себя с небольшим наклоном вниз. Угол наклона не должен превышать 15 градусов, иначе можно повредить направляющие пазы на панели. Если блок не поддаётся, осмотрите посадочное место на предмет деформированных участков или посторонних предметов – иногда туда попадают монеты или обрывки проводов.
Проверка состояния деталей после снятия блока
Первым делом осмотрите пластиковый корпус блока управления на предмет трещин или деформаций. На Дэу Нексия чаще всего страдают зоны крепления моторедукторов и выступы под фиксаторы тросиков. Если обнаружены сколы или надломы, замените корпус целиком – ремонт не обеспечит герметичность и долговечность.
Проверьте состояние резиновых уплотнителей на стыках корпуса с воздуховодами. На Нексии используются два типа прокладок: плоские для верхней части и профилированные для нижней. Уплотнители должны быть эластичными, без разрывов и следов затвердевания. При наличии повреждений замените их на аналоги с артикулами 96182001 (верхний) и 96182002 (нижний).
Оцените работоспособность моторедукторов. Подключите их напрямую к 12 В через аккумулятор: исправный механизм должен плавно перемещать заслонку без заеданий и посторонних шумов. На Нексии встречаются два варианта моторедукторов – с тремя и пятью проводами. Для проверки пятипроводного используйте мультиметр: сопротивление между контактами должно быть в пределах 1,5–2,5 кОм.
Тросики привода заслонок требуют особого внимания. Протяните каждый тросик через пальцы, проверяя на наличие заломов или обрывов жил. Особенно уязвимы участки у наконечников и в местах изгибов. Если тросик заедает или не возвращается в исходное положение, смажьте его силиконовой смазкой или замените комплектом с артикулом 96235901.
Контактные группы переключателей режимов и скоростей вентилятора прозвоните мультиметром. Для переключателя скоростей сопротивление между контактами должно меняться ступенчато: 0 Ом на первой скорости, 0,5–0,8 Ом на второй, 1,2–1,5 Ом на третьей. При отклонениях более 10% замените переключатель – ремонту он не подлежит.
Осмотрите электрические разъемы на предмет окисления или оплавления. На Нексии часто страдают контакты питания моторедукторов из-за перегрева. Зачистите окислы ластиком или мелкозернистой наждачной бумагой, затем обработайте контакты спреем для электрических соединений. Если изоляция проводов потрескалась, обмотайте поврежденные участки термоусадочной трубкой.
Перед сборкой проверьте подвижность заслонок вручную. Они должны перемещаться свободно, без усилий, а в крайних положениях – четко фиксироваться. Если заслонка заедает, смажьте направляющие силиконовой смазкой или замените изношенные пластиковые втулки. На Нексии с кондиционером особое внимание уделите заслонке рециркуляции – она часто заклинивает из-за попадания пыли и листьев.
