Стартер на Шевроле Лачетти (модели 2004–2013 годов) расположен в нижней части двигателя, со стороны коробки передач. На автомобилях с моторами 1.4 (F14D3), 1.6 (F16D3) и 1.8 (F18D3) он крепится к картеру сцепления тремя болтами М10×1.25 с головкой на 13 мм. Доступ к узлу осложняется ограниченным пространством под капотом и необходимостью демонтажа смежных элементов.
Основная сложность при поиске стартера – его расположение за выпускным коллектором и под впускным патрубком. На двигателях 1.6 и 1.8 для визуального обнаружения потребуется снять защиту картера (если установлена) и открутить теплозащитный экран выпускного коллектора. На модификациях 1.4 стартер частично перекрыт кронштейном гидроусилителя руля – его придется временно демонтировать.
Для точной идентификации узла ориентируйтесь на толстый плюсовой провод, идущий от аккумулятора к втягивающему реле, и тонкий управляющий провод с разъемом. Стартер на Лачетти имеет маркировку Delphi 1118510 (оригинал) или аналоги Bosch 0 001 108 211, Valeo 438285. При замене учитывайте, что на моделях с АКПП доступ к двум нижним болтам возможен только снизу автомобиля – потребуется смотровая яма или подъемник.
Перед началом работ отключите минусовую клемму аккумулятора и слейте 1–1,5 литра охлаждающей жидкости, если мешает расширительный бачок. На двигателях 1.8 с турбонаддувом (T18SED) стартер дополнительно зафиксирован кронштейном компрессора кондиционера – его демонтаж обязателен. При обратной установке соблюдайте момент затяжки болтов: 45–55 Н·м.

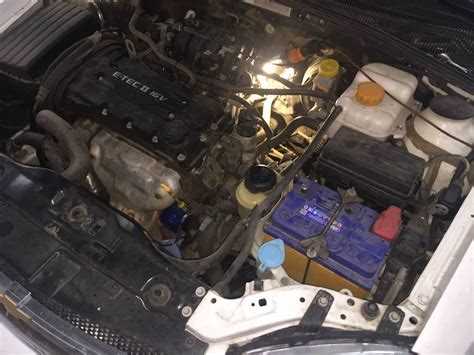

Где искать стартер на Шевроле Лачетти: схема расположения
Стартер на Шевроле Лачетти расположен в нижней части двигателя, с правой стороны (по ходу движения), между блоком цилиндров и коробкой передач. Чтобы добраться до него, потребуется снять защиту картера (если установлена) и обеспечить доступ снизу – удобнее всего использовать смотровую яму или подъемник. На моделях с двигателями 1.4, 1.6 и 1.8 л стартер крепится двумя болтами М10 к картеру сцепления, а его электрический разъем и силовой провод находятся сверху, ближе к аккумулятору. Для визуальной идентификации: корпус стартера – цилиндрический, диаметром около 80 мм, с выступающим втягивающим реле и толстым проводом от АКБ.
При демонтаже сначала отсоедините клемму «минус» аккумулятора, затем открутите гайку на силовом проводе (ключ на 13) и разъем управления (тонкий провод с фишкой). Болты крепления стартера часто закисают – используйте проникающую смазку (например, WD-40) заранее. На автомобилях с автоматической коробкой передач доступ может быть ограничен гидротрансформатором, поэтому потребуется снять стартер вместе с теплозащитным экраном. После извлечения проверьте зубья венца маховика на износ – это частая причина неисправностей.

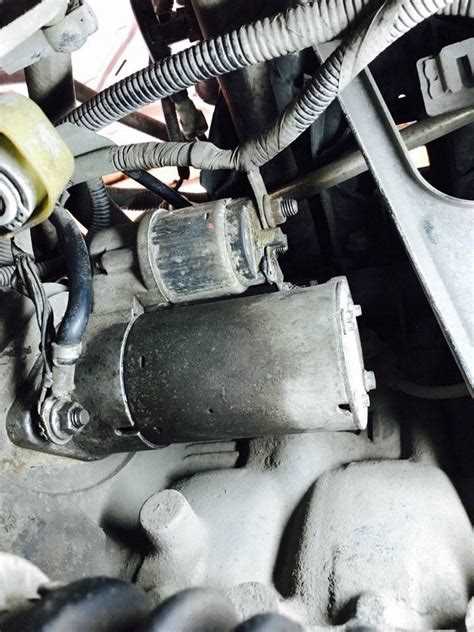

Как определить сторону двигателя для поиска стартера на Лачетти
Для двигателей 1.8 (F18D3) и дизельных 2.0 (Z20S) схема аналогична: стартер смещён к правой стороне моторного отсека, но его положение может варьироваться в зависимости от типа КПП. На автомобилях с автоматической коробкой передач стартер чаще всего находится ближе к центру, но всё равно со стороны пассажира. Проверьте наличие толстого плюсового провода от аккумулятора – он ведёт к втягивающему реле, что поможет визуально идентифицировать стартер.
| Тип двигателя | Расположение стартера | Особенности доступа |
|---|---|---|
| 1.4/1.6 (F14D3, F16D3) | Справа, снизу у картера сцепления | Требуется снятие защиты двигателя или правого колеса |
| 1.8 (F18D3) | Справа, ближе к центру | Мешает воздушный фильтр – демонтировать частично |
| 2.0 дизель (Z20S) | Справа, за масляным фильтром | Необходимо снять кронштейн крепления фильтра |

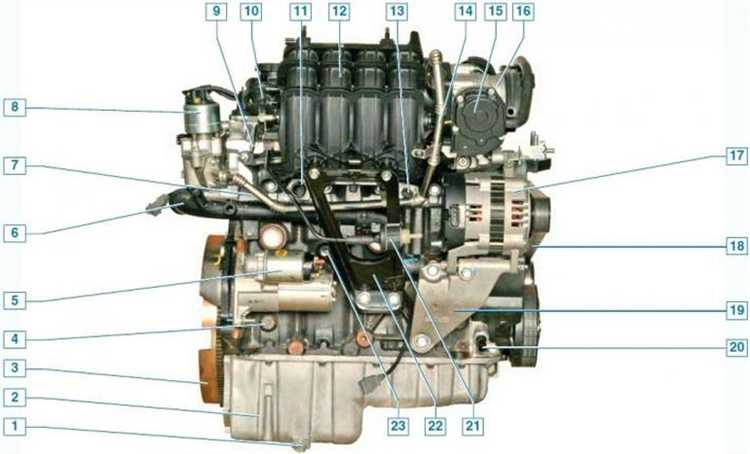

Какие детали нужно снять, чтобы добраться до стартера
На Шевроле Лачетти стартер расположен в нижней части двигателя, со стороны коробки передач, и доступ к нему ограничен другими компонентами. Первым шагом демонтируйте защиту картера – металлическую пластину, закреплённую на 6–8 болтах (в зависимости от года выпуска) с головкой на 10 или 12 мм. Без её снятия добраться до стартера невозможно, так как она перекрывает прямой доступ к агрегату. Учтите, что на некоторых модификациях защита может иметь дополнительные крепления к лонжеронам – их тоже придётся открутить.
Далее потребуется снять теплозащитный экран стартера, если он установлен. Это тонкий металлический лист, зафиксированный 2–3 болтами на 8 или 10 мм, который предохраняет проводку и сам стартер от перегрева выпускного коллектора. Экран часто мешает отсоединить силовой провод стартера, поэтому его демонтаж обязателен. Если на автомобиле установлен кондиционер, дополнительно придётся отвести в сторону или временно снять компрессор, не отсоединяя магистрали – для этого достаточно открутить нижние болты крепления и подвесить агрегат на проволоке.
- Аккумуляторная батарея – отсоедините клеммы (сначала минусовую) и снимите её с площадки, чтобы освободить пространство для манёвров.
- Воздушный фильтр в сборе с корпусом – открутите 2–3 болта крепления и отсоедините патрубок от дроссельной заслонки.
- Трос привода сцепления (на моделях с МКПП) – ослабьте контргайку и отсоедините трос от вилки, чтобы он не мешал при демонтаже стартера.
- Электрические разъёмы – отключите провод управления (тонкий разъём) и силовой кабель (толстый, закреплён гайкой на 13 мм).
На автомобилях с автоматической коробкой передач может потребоваться снятие стартового реле или частично демонтировать кронштейн крепления гидротрансформатора, если он перекрывает доступ к стартеру. Работайте аккуратно: болты крепления стартера (обычно два на 14 мм) часто закисают, и их приходится выбивать или обрабатывать проникающей смазкой. Перед началом работ убедитесь, что двигатель остыл – горячий выпускной коллектор может стать причиной ожогов.
Где находится стартер на Шевроле Лачетти с мотором 1.4 и 1.6 литра
На Шевроле Лачетти с двигателями 1.4 и 1.6 литра стартер расположен в нижней части моторного отсека, с правой стороны (по ходу движения) блока цилиндров. Его корпус примыкает к картеру сцепления, а шестерня бендикса входит в зацепление с маховиком. Для доступа к стартеру потребуется снять защиту картера (если установлена) и частично демонтировать элементы системы впуска: на 1.4 – воздуховод от воздушного фильтра, на 1.6 – дополнительно открутить кронштейн крепления патрубка охлаждения.
Основные ориентиры для поиска:
- Стартер крепится двумя болтами М10×1.25 к картеру сцепления – один сверху (доступен через моторный отсек), второй снизу (требует подъема автомобиля или осмотра из смотровой ямы).
- Электрические контакты (толстый плюсовой провод и управляющий провод от замка зажигания) расположены на задней части корпуса стартера.
- На моделях с АКПП стартер смещен ближе к передней части двигателя из-за конструктивных особенностей трансмиссии.
Для замены или диагностики рекомендуется использовать головку на 13 мм с удлинителем, а также смазку для резьбовых соединений (например, WD-40) – болты часто прикипают.
Как выглядит стартер на Лачетти: фото и отличительные признаки
Стартер Chevrolet Lacetti – цилиндрический агрегат длиной около 20 см и диаметром 8–9 см, выполненный из чёрного металла с алюминиевой задней крышкой. На корпусе расположены два болта крепления (М10) и электрический разъём с толстым красным проводом (питание от аккумулятора) и тонким управляющим проводом (сигнал от замка зажигания). В передней части – бендикс с шестернёй (9 зубьев), который при запуске выдвигается и входит в зацепление с маховиком. На моделях 1.4/1.6 л (2005–2013 гг.) стартер маркируется артикулами 96430330, 96475664 или аналогами Valeo DRS1226, Bosch 0 001 108 203.
Отличить оригинальный стартер от подделки можно по следующим признакам:
| Элемент | Оригинал | Подделка |
|---|---|---|
| Маркировка | Чёткая лазерная гравировка с логотипом GM или Valeo | Смазанная краска, отсутствие логотипа |
| Бендикс | Металл с антикоррозийным покрытием, плавный ход | Ржавчина, заедание при вращении рукой |
| Клеммы | Медные, без следов окисления, плотно обжаты | Алюминиевые или окисленные, слабая фиксация проводов |
На фото оригинального стартера видна ровная поверхность корпуса без заусенцев, а задняя крышка имеет ребристую структуру для охлаждения. При покупке проверяйте наличие уплотнительного кольца на стыке бендикса и корпуса – его отсутствие приводит к попаданию пыли и быстрому износу.
Какие инструменты понадобятся для демонтажа стартера
Для снятия стартера на Chevrolet Lacetti потребуется стандартный набор головок и ключей: на 10, 12 и 13 мм – они нужны для откручивания клемм аккумулятора, крепёжных болтов стартера и проводов питания. Обязательно используйте удлинитель для головок (10–15 см) и карданный шарнир – доступ к верхнему болту стартера ограничен, и без них работа усложнится. Также подготовьте торцевую головку на 14 мм для снятия защиты картера, если она установлена, и плоскую отвёртку для отсоединения фишек проводки. Не забудьте динамометрический ключ (момент затяжки болтов стартера – 45–55 Н·м).
Дополнительно пригодится домкрат или подъёмник – стартер на Lacetti расположен в нижней части двигателя, и без подъёма автомобиля демонтаж будет крайне неудобным. Для защиты рук используйте перчатки, а для очистки резьбы болтов – проникающую смазку (например, WD-40). Если болты закисли, может потребоваться ударная отвёртка или молоток для их «расшатывания».
Пошаговая инструкция по снятию защиты двигателя перед доступом к стартеру
Подготовьте инструменты: торцевую головку на 10 мм, удлинитель и трещотку. Защита двигателя на Шевроле Лачетти крепится шестью болтами – четыре по периметру и два ближе к передней части. Начните с задних болтов, расположенных у подрамника: их проще открутить, когда автомобиль стоит на ровной поверхности или приподнят на домкрате. Если болты закисли, используйте проникающую смазку (например, WD-40) и дайте ей подействовать 10–15 минут.
После откручивания задних болтов переходите к передним. Два из них находятся под бампером – для доступа потребуется снять пластиковые подкрылки или отогнуть их, предварительно выкрутив саморезы крепления. Оставшиеся два болта расположены по бокам защиты, ближе к лонжеронам. Придерживайте защиту рукой при откручивании последнего болта, чтобы она не упала.
Сняв защиту, осмотрите стартер: на Лачетти с двигателем 1.4/1.6 он расположен в нижней части блока цилиндров, справа от маховика. Перед началом работ отсоедините клемму «минус» аккумулятора, чтобы исключить случайное замыкание. Если защита деформирована или имеет следы коррозии, замените её – стандартный артикул для оригинальной детали: GM 96561899.
Как отсоединить провода и крепления стартера на Лачетти
Перед началом работ отключите минусовую клемму аккумулятора, чтобы исключить короткое замыкание. На Шевроле Лачетти стартер расположен в нижней части двигателя, ближе к коробке передач, и доступ к нему ограничен. Для удобства рекомендуется использовать подъемник или смотровую яму, так как работать придется снизу автомобиля.
Первым делом отсоедините силовой провод, идущий от аккумулятора к стартеру. Он крепится гайкой на 13 мм, расположенной на верхнем контакте втягивающего реле. Используйте торцевую головку с удлинителем, так как пространство для маневра ограничено. Гайку полностью не снимайте – достаточно ослабить, чтобы снять наконечник провода.
Далее отключите управляющий провод, подсоединенный к втягивающему реле. Он фиксируется тонкой гайкой на 10 мм или защелкой, в зависимости от года выпуска автомобиля. На моделях до 2008 года чаще встречается гайка, после – быстросъемный разъем. В последнем случае аккуратно нажмите на фиксатор и потяните провод на себя.
Теперь переходите к креплениям стартера. На Лачетти он удерживается двумя болтами: верхним и нижним. Верхний болт – на 14 мм, нижний – на 17 мм. Оба имеют шестигранную головку, но нижний часто покрыт грязью, поэтому перед откручиванием очистите его металлической щеткой. Для нижнего болта потребуется карданный шарнир или гибкий удлинитель, так как доступ к нему затруднен.
При откручивании болтов придерживайте стартер рукой, чтобы он не упал. После снятия креплений стартер останется висеть на посадочном месте, удерживаемый только весом. Аккуратно вытащите его, поворачивая из стороны в сторону, чтобы не повредить зубья маховика. Если стартер не поддается, проверьте, не осталось ли незамеченных креплений или проводов.
Особое внимание уделите состоянию прокладки между стартером и блоком двигателя. Если она повреждена или деформирована, замените ее перед установкой нового стартера. Также осмотрите зубья венца маховика – при износе или сколах потребуется диагностика коробки передач.
После демонтажа стартера проверьте контакты проводов на наличие окислов. При необходимости зачистите их наждачной бумагой или замените наконечники. Сборку проводите в обратной последовательности, начиная с установки стартера на посадочное место и затяжки болтов с моментом 45–55 Н·м. Не перетягивайте крепления, чтобы не сорвать резьбу в блоке двигателя.
Типичные ошибки при поиске стартера и как их избежать
Вторая ошибка – попытка снять стартер без отключения аккумулятора. Даже при выключенном зажигании на клеммах остаётся остаточное напряжение, способное вызвать короткое замыкание при случайном касании инструментом. Отсоедините минусовую клемму АКБ ключом на 10, затем снимите плюсовой провод со стартера – это исключит риск повреждения проводки или ЭБУ. Не забывайте про крепёжные болты: на Лачетти они часто закисают из-за грязи и реагентов. Обработайте их проникающей смазкой (например, WD-40) за 10–15 минут до демонтажа, иначе сорвёте грани или сломаете болт, что потребует высверливания.
