Стартер – это электродвигатель постоянного тока, который запускает двигатель внутреннего сгорания. Его мощность варьируется от 0,8 до 2,5 кВт в зависимости от типа автомобиля. Основные компоненты: электродвигатель, тяговое реле, бендикс (обгонная муфта) и вилка привода. Каждая деталь выполняет строго определённую функцию, а их неисправность приводит к невозможности запуска двигателя.
Электродвигатель стартера состоит из статора с обмотками возбуждения и ротора (якоря). В современных моделях чаще применяются постоянные магниты вместо обмоток статора – это снижает вес и повышает КПД. Ротор вращается в подшипниках скольжения или качения, а его коллектор взаимодействует с щётками, обеспечивая передачу тока. При износе щёток (менее 5 мм высоты) или подгорании коллектора стартер теряет мощность или отказывает полностью.
Тяговое реле – ключевой элемент, управляющий подачей питания на электродвигатель и вводом бендикса в зацепление с маховиком. Оно состоит из втягивающей и удерживающей обмоток, сердечника и контактного диска. При подаче напряжения на реле (обычно 12 В) сердечник перемещается, замыкая силовые контакты и одновременно выдвигая бендикс через вилку привода. Если реле щёлкает, но стартер не крутит, проверьте контактную группу – подгоревшие контакты требуют замены или зачистки.
Бендикс (обгонная муфта) передаёт крутящий момент от стартера к маховику, но предотвращает обратное вращение после запуска двигателя. Его ресурс ограничен – в среднем 80–120 тыс. км пробега. Признаки неисправности: проскальзывание, шум при работе или невозможность ввода в зацепление. Вилка привода, изготовленная из стали или пластика, механически связывает реле с бендиксом. Её поломка приводит к тому, что бендикс не выдвигается, и стартер не вращает маховик.
Принцип работы стартера прост: при повороте ключа зажигания ток подаётся на тяговое реле, которое вводит бендикс в зацепление с венцом маховика и одновременно замыкает цепь электродвигателя. Ротор начинает вращаться, передавая крутящий момент на коленчатый вал. После запуска двигателя частота вращения маховика превышает обороты стартера, и бендикс автоматически отсоединяется. Для продления срока службы стартера избегайте длительных прокруток (более 10 секунд) и давайте ему остывать между попытками запуска.

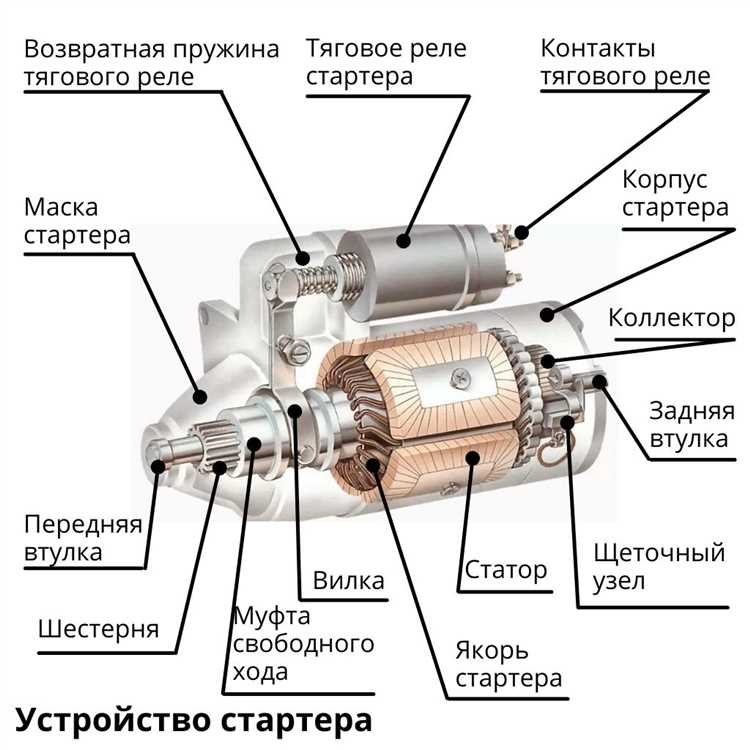

Устройство стартера автомобиля: основные детали и принцип работы
Стартер – электромеханическое устройство, преобразующее электрическую энергию аккумулятора в механическую для запуска двигателя. Его конструкция включает четыре ключевых узла: электродвигатель, тяговое реле, бендикс и обгонную муфту. Каждый элемент выполняет строго определённую функцию, а их взаимодействие обеспечивает надёжный пуск ДВС при температурах от -30°C до +50°C. Рабочий ток стартера легкового автомобиля достигает 200–400 А, грузового – до 1000 А, что требует использования толстых проводов сечением не менее 16 мм² для подключения.
Электродвигатель стартера – коллекторный, постоянного тока с последовательным возбуждением. Состоит из статора с обмотками возбуждения (2–4 катушки), якоря с обмоткой и коллектором, а также щёточного узла. Щётки изготавливаются из графита с добавлением меди или серебра для снижения сопротивления и износа. При подаче напряжения на обмотки статора и якоря возникает магнитное поле, заставляющее якорь вращаться со скоростью 1500–3000 об/мин. Для снижения трения используются подшипники скольжения (втулки) из бронзы или металлокерамики, смазываемые консистентной смазкой на основе лития.
Тяговое реле (втягивающее) – электромагнитный механизм, выполняющий две функции: втягивание якоря с бендиксом и замыкание контактов для подачи тока на электродвигатель. Реле состоит из катушки (втягивающей и удерживающей), якоря, возвратной пружины и контактного диска. При повороте ключа зажигания на катушку подаётся напряжение 12 В, создающее магнитное поле, которое перемещает якорь. Усилие втягивания достигает 10–15 кгс, а время срабатывания – 0,05–0,1 с. Неисправности реле проявляются в виде щелчков без вращения стартера или полного отсутствия реакции.
- Бендикс (обгонная муфта) – механизм, передающий крутящий момент от стартера на маховик двигателя и предотвращающий обратное вращение. Состоит из ведущей и ведомой обойм, роликов, пружин и шестерни с 9–11 зубьями. При запуске шестерня входит в зацепление с венцом маховика, а после пуска двигателя обгонная муфта разъединяет стартер и маховик, защищая якорь от разрушения. Износ бендикса проявляется в проскальзывании или заклинивании шестерни.
- Корпус стартера – алюминиевый или стальной, служит для крепления всех узлов и защиты от внешних воздействий. В нём предусмотрены отверстия для вентиляции, предотвращающие перегрев. На корпусе расположены клеммы: «+» (от аккумулятора), «50» (управляющий сигнал от замка зажигания) и масса. Крепление стартера к картеру двигателя осуществляется болтами М10–М12 с моментом затяжки 40–60 Н·м.
Принцип работы стартера следующий: при повороте ключа зажигания напряжение подаётся на тяговое реле, которое втягивает якорь и перемещает бендикс до зацепления с маховиком. Одновременно замыкаются контакты реле, подавая ток на электродвигатель. Якорь начинает вращаться, передавая крутящий момент через бендикс на маховик. После запуска двигателя частота вращения маховика превышает обороты стартера, обгонная муфта разъединяет их, а возвратная пружина реле отводит бендикс в исходное положение. Весь цикл занимает 0,5–2 с.
Для продления срока службы стартера рекомендуется:
- Избегать длительного прокручивания (более 10 с) – это приводит к перегреву обмоток и щёток.
- Проверять состояние аккумулятора: при напряжении ниже 10 В стартер не развивает достаточный момент.
- Следить за чистотой клемм и надёжностью крепления проводов – окисление увеличивает сопротивление и снижает ток.
- Использовать качественные смазки для подшипников и бендикса (например, Литол-24 или специализированные составы).
- При появлении посторонних шумов (скрежет, вой) немедленно диагностировать стартер – это признаки износа шестерни или подшипников.
Типичные неисправности: износ щёток (ресурс 50–100 тыс. км), подгорание контактов реле, разрушение обгонной муфты или подшипников. Ремонтопригодность стартеров зависит от модели: некоторые допускают замену отдельных узлов, другие требуют полной замены.
Какие компоненты входят в конструкцию стартера и их назначение
Стартер состоит из пяти ключевых узлов: электродвигателя, тягового реле, бендикса, вилки и корпуса с крышками. Электродвигатель постоянного тока – основа конструкции, преобразующая электрическую энергию в механическую. Его мощность варьируется от 0,8 до 2,5 кВт в зависимости от типа двигателя: для бензиновых агрегатов достаточно 1,0–1,5 кВт, для дизельных – не менее 2,0 кВт. Ротор (якорь) вращается в магнитном поле статора, создаваемом постоянными магнитами или обмотками возбуждения. Коллектор и щётки обеспечивают передачу тока на обмотки якоря, причём щётки из графита или медно-графитового сплава требуют замены каждые 50–80 тыс. км.
Тяговое реле (втягивающее) выполняет две функции: перемещает бендикс к маховику и замыкает контакты питания электродвигателя. Оно состоит из катушки с двумя обмотками – втягивающей и удерживающей. При подаче напряжения на реле сердечник втягивается, сжимая возвратную пружину и перемещая вилку. Контактный диск замыкает силовую цепь стартера, пропуская ток до 300–500 А. Износ контактов реле – частая причина отказа стартера: при подгорании сопротивление возрастает, что приводит к падению мощности и перегреву.
Бендикс (обгонная муфта) передаёт крутящий момент от стартера к маховику и предотвращает обратную передачу вращения после запуска двигателя. Его конструкция включает шестерню с 9–11 зубьями, совместимую с венцом маховика, и роликовый механизм свободного хода. При вращении стартера ролики заклиниваются, блокируя шестерню с валом, а после запуска двигателя (когда частота вращения маховика превышает 500–800 об/мин) – разблокируются, предохраняя якорь от разрушения. Срок службы бендикса ограничен 100–150 тыс. км из-за износа роликов и пружин.
Вилка стартера – рычажный механизм, соединяющий тяговое реле с бендиксом. Она изготавливается из стали или алюминиевого сплава и работает в паре с возвратной пружиной. При срабатывании реле вилка перемещает бендикс по шлицам вала, обеспечивая зацепление с маховиком. Износ шлицев или деформация вилки приводит к неполному зацеплению, что проявляется в характерном скрежете при запуске. В современных стартерах вилка часто интегрирована с пластиковым толкателем для снижения шума и вибраций.
Корпус стартера служит несущей конструкцией и защитой от внешних воздействий. Он состоит из передней и задней крышек, соединённых стяжными болтами, и цилиндрического корпуса с магнитами или обмотками статора. В крышках установлены подшипники скольжения (бронзографитовые втулки) или шариковые подшипники, поддерживающие вал якоря. Задняя крышка часто содержит щёткодержатель с пружинами, обеспечивающими прижим щёток к коллектору. Герметичность корпуса критична для предотвращения попадания пыли и влаги, вызывающих коррозию и короткие замыкания.
Дополнительные элементы включают пружины, уплотнения и датчики. Возвратная пружина тягового реле обеспечивает отвод бендикса после запуска, а пружины щёткодержателя – постоянный контакт с коллектором. Уплотнительные кольца предотвращают утечку смазки из подшипников. В некоторых моделях стартеров устанавливают датчики частоты вращения для систем стоп-старт, отключающие стартер при достижении двигателем 300–400 об/мин. При диагностике стартера проверяют сопротивление обмоток (0,1–0,5 Ом для якоря, 0,5–2 Ом для статора) и отсутствие замыканий на корпус.
Как работает электромагнитное реле стартера при запуске двигателя
После запуска двигателя частота вращения маховика превышает обороты стартера, и обгонная муфта бендикса предотвращает передачу крутящего момента обратно на вал стартера. При отпускании ключа зажигания цепь втягивающей обмотки размыкается, магнитное поле исчезает, и возвратная пружина отводит сердечник реле в исходное положение. Контакты размыкаются, стартер обесточивается, а шестерня бендикса выходит из зацепления. Время срабатывания реле составляет 0,1–0,3 секунды, что критично для предотвращения перегрева обмоток и износа контактов.
Типичные неисправности реле: подгорание контактов (сопротивление свыше 0,1 Ом), обрыв обмоток (проверяется мультиметром на сопротивление 0,5–1,5 Ом для втягивающей и 0,7–2,0 Ом для удерживающей), заедание сердечника (требует смазки направляющих силиконовой смазкой). При диагностике реле на автомобиле подключите контрольную лампу между контактом «+» реле и массой – если лампа горит, но стартер не крутит, контакты подгорели. Замена реле обходится в 500–1500 рублей, ремонт (зачистка контактов) возможен, но не всегда долговечен.
Роль бендикса в механизме стартера и причины его износа
Бендикс – обгонная муфта с шестерней, передающая крутящий момент от стартера на маховик двигателя. Его ключевая функция – кратковременное зацепление с венцом маховика при запуске и автоматическое разъединение после начала работы мотора. Конструкция включает ведущую обойму, ведомую обойму с шестерней, ролики и пружины, обеспечивающие одностороннюю передачу усилия. При подаче напряжения на стартер бендикс выдвигается по винтовой нарезке вала, входя в зацепление с маховиком, а после запуска двигателя отбрасывается назад под действием возвратной пружины.
Износ бендикса проявляется в проскальзывании шестерни, затруднённом зацеплении или полном отказе механизма. Основная причина – естественное истирание роликов и обойм из-за высоких нагрузок при запуске. Каждый цикл работы сопровождается ударными нагрузками до 500–800 Н·м, что приводит к постепенной деформации поверхностей. Дополнительный фактор – загрязнение смазки продуктами износа, ускоряющее абразивный износ. Средний ресурс бендикса составляет 80–120 тысяч километров, но при частых холодных пусках или использовании некачественного масла срок сокращается на 30–40%.
Неправильная эксплуатация ускоряет разрушение механизма. К критическим ошибкам относятся: длительное удержание ключа в положении «старт» после запуска (более 3–5 секунд), что вызывает перегрев и спекание роликов; запуск двигателя при включённой передаче, создающий пиковые нагрузки до 1200 Н·м; использование стартера для прокрутки заклинившего мотора. В зимних условиях загустевшее масло увеличивает сопротивление вращению, вынуждая бендикс работать с перегрузкой. При температуре ниже −20°C момент сопротивления двигателя возрастает на 40–60%, что требует от муфты передачи большего усилия.
Диагностика износа бендикса проводится по характерным признакам: металлический скрежет при запуске, периодическое отсутствие зацепления, вращение стартера без прокрутки маховика. Для проверки снимают стартер и осматривают шестерню на наличие сколов или задиров. Ролики должны свободно перемещаться в пазах обоймы, а пружины – обеспечивать их прижим с усилием не менее 15 Н. При обнаружении люфта между обоймами более 0,3 мм или износа зубьев свыше 20% от номинальной высоты бендикс подлежит замене. Ремонт нецелесообразен из-за сложности восстановления термообработанных поверхностей.
Продлить срок службы бендикса позволяет соблюдение регламента ТО: замена масла каждые 10 тысяч километров, использование синтетических смазок с индексом вязкости не ниже 5W-40, проверка состояния аккумулятора (напряжение не ниже 12,4 В при запуске). После 50 тысяч километров пробега рекомендуется добавлять в стартер специализированную смазку для обгонных муфт (например, Molykote 55 или Литол-24 с присадками). При замене бендикса обязательно проверяют состояние маховика – износ или повреждение зубьев венца приводит к повторному выходу из строя нового узла.
