CAN шина – основа современной автомобильной электроники. Она объединяет блоки управления двигателем, трансмиссией, ABS, подушками безопасности и другими системами, обеспечивая обмен данными на скорости до 1 Мбит/с. Если машина выпущена после 2000 года, вероятность наличия CAN шины превышает 90%. Однако в бюджетных моделях до 2005 года или в автомобилях с минимальной комплектацией она может отсутствовать.
Первый признак CAN шины – диагностический разъем OBD-II (стандарт ISO 15765-4). В большинстве случаев контакты 6 (CAN-H) и 14 (CAN-L) подключены к шине, но в некоторых моделях (например, ранние Nissan или Mitsubishi) используются альтернативные контакты. Проверка начинается с визуального осмотра разъема: если на контактах 6 и 14 есть следы пайки или металлизации – шина, скорее всего, присутствует.
Для точной диагностики потребуется мультиметр с режимом измерения напряжения постоянного тока (DC) и осциллограф. На работающем двигателе напряжение между CAN-H и CAN-L должно колебаться в пределах 2,5–3,5 В, а разница потенциалов между каждым проводом и массой – 1,5–2,5 В. Если значения стабильны или равны нулю – шина либо отключена, либо отсутствует. В автомобилях с несколькими CAN-сетями (например, высокоскоростная для двигателя и низкоскоростная для комфорта) проверяйте каждую отдельно.
Альтернативный метод – подключение диагностического сканера с поддержкой CAN. Если прибор определяет блоки управления (ECU, TCM, ABS), но не может считать данные, проблема в шине или её конфигурации. В случае полного отсутствия связи проверьте предохранители, отвечающие за CAN (обычно маркированы как «CAN BUS» или «ECU»), и целостность проводки. В некоторых моделях (например, Volkswagen Group) CAN шина защищена резисторами 120 Ом – их обрыв приводит к неработоспособности сети.
Если все проверки указывают на отсутствие CAN шины, возможны два варианта: автомобиль использует устаревший протокол (K-Line, PWM) или производитель применил нестандартное решение. В первом случае поможет адаптер OBD-II с поддержкой старых протоколов, во втором – изучение электрических схем конкретной модели. Для машин до 1996 года CAN шина практически не встречается, а в моделях 1996–2000 годов её наличие зависит от комплектации.
Какие инструменты понадобятся для диагностики CAN шины
Первым и основным инструментом станет CAN-адаптер с поддержкой протокола ISO 11898. Подойдут модели на базе чипов MCP2515 или MCP2551, совместимые с программным обеспечением типа CANalyzer, Busmaster или SavvyCAN. Для быстрой проверки достаточно недорогого USB-CAN адаптера, например, Lawicel CANUSB или китайских аналогов с драйверами для Windows/Linux. Убедитесь, что устройство поддерживает скорости 125–1000 кбит/с, так как именно эти диапазоны используются в большинстве автомобилей.
Мультиметр с функцией измерения напряжения постоянного тока (DC) и сопротивления обязателен для проверки физического уровня шины. Потребуется диапазон 0–20 В для контроля напряжения на CAN-H и CAN-L относительно массы (должно быть 2,5 В в покое, 3,5 В и 1,5 В при активности). Также измерьте сопротивление между линиями CAN-H и CAN-L – в исправной сети оно составит 60 Ом (два терминатора по 120 Ом параллельно). Дешевые модели мультиметров могут давать погрешность, поэтому выбирайте прибор с точностью не ниже 1%.
Осциллограф с полосой пропускания от 20 МГц позволит визуально оценить сигналы CAN шины. На экране должны отображаться четкие прямоугольные импульсы с фронтами не более 100 нс. Для анализа подойдут портативные модели, такие как Hantek 6022BE или Rigol DS1054Z. Если бюджет ограничен, используйте логический анализатор с частотой дискретизации от 24 МГц (например, Saleae Logic 8) и программное декодирование CAN-сообщений. Без осциллографа невозможно выявить проблемы с формой сигнала, вызванные помехами или неисправными драйверами.
Для подключения к разъему OBD-II или непосредственно к проводам CAN шины потребуются специальные кабели и переходники. Стандартный OBD-II кабель с CAN-пинами (6 и 14 для высокоскоростной шины) подойдет для большинства автомобилей. Если разъем отсутствует или поврежден, используйте ответвители с клеммами типа «под винт» или пайку к проводам. Избегайте скруток – они создают помехи. Для временного подключения удобны игольчатые пробники, например, Pomona 6230, которые прокалывают изоляцию без повреждения проводов.
Дополнительные аксессуары сэкономят время и предотвратят ошибки. Изолированные зажимы типа «крокодил» для подключения к массе автомобиля исключат наводки. Термоусадочные трубки и изолента защитят места пайки от влаги и коротких замыканий. Если диагностика проводится в полевых условиях, возьмите портативный блок питания 12 В с USB-выходом для питания адаптера. Для работы с высоковольтными системами (например, в электромобилях) используйте дифференциальные пробники с изоляцией не менее 1000 В, такие как Tektronix TDP0500.
Где искать разъёмы OBD-II и диагностические колодки в автомобиле
Разъём OBD-II стандартизирован по расположению, но производители часто маскируют его под элементы салона. В 90% случаев он находится в зоне досягаемости водителя: под рулевой колонкой, слева от педального узла или за пластиковой заглушкой на нижней панели приборов. В японских моделях (Toyota, Honda, Nissan) колодку нередко прячут за крышкой бардачка или под декоративной накладкой центральной консоли. Европейские бренды (Volkswagen, BMW, Mercedes) чаще размещают её в нише под ручкой открывания капота или рядом с блоком предохранителей.
В автомобилях до 2000 года выпуска диагностический разъём может быть нестандартным – например, 16-контактный OBD-II встречается редко, а вместо него используются проприетарные колодки: 12-пиновые у Ford (расположены под капотом у аккумулятора), 14-пиновые у GM (справа от рулевой колонки) или 2-контактные у старых Audi (в моторном отсеке). У корейских машин (Hyundai, Kia) до 2005 года разъём иногда вынесен в подкапотное пространство, рядом с блоком управления двигателем. Проверяйте техническую документацию – в мануалах до 2010 года часто указывают точное расположение.
В грузовых автомобилях и автобусах разъём OBD-II или J1939 (для CAN-шины) обычно находится в кабине, но не в салоне, а в техническом отсеке: за сиденьем водителя, под приборной панелью или в нише с электрооборудованием. У Scania и Volvo колодка может быть спрятана за съёмной панелью у ног пассажира, а у MAN – рядом с блоком ABS. В спецтехнике (погрузчики, экскаваторы) диагностический порт часто выносят на внешнюю сторону кабины, под защитный кожух, чтобы избежать попадания пыли и влаги.
Если стандартные места не дали результата, ищите разъём по проводам. От колодки OBD-II отходят два ключевых кабеля: CAN-H (обычно оранжевый или жёлтый) и CAN-L (зелёный или синий). Проследите их маршрут от блока управления – они ведут к диагностическому порту. В некоторых моделях (например, Renault Logan до 2014 года) разъём может быть замаскирован под заглушку в центральном тоннеле, рядом с прикуривателем. В премиальных автомобилях (Lexus, Infiniti) колодку иногда прячут за откидной панелью у ног переднего пассажира.
При отсутствии разъёма OBD-II проверьте наличие альтернативных диагностических интерфейсов. У старых Mercedes (до 2000 года) используется 38-пиновый разъём под капотом, у BMW – 20-пиновый в моторном отсеке. В некоторых коммерческих фургонах (например, Ford Transit) диагностика осуществляется через 6-пиновый разъём в салоне, рядом с блоком предохранителей. Если автомобиль оборудован системой Start-Stop, ищите дополнительный разъём рядом с аккумулятором – он может дублировать функции OBD-II.
Как подключить сканер или мультиметр к CAN сети
CAN-шина автомобиля использует два провода: CAN-High (обычно желтый или оранжевый) и CAN-Low (зеленый или коричневый). Перед подключением определите их расположение в диагностическом разъеме OBD-II или на блоке управления. В большинстве машин контакты 6 (CAN-High) и 14 (CAN-Low) соответствуют стандарту ISO 15765-4, но у некоторых производителей (например, BMW, Mercedes) могут быть смещены на 3/11 или 1/9.
Для подключения сканера достаточно вставить его в OBD-II разъем – большинство современных устройств автоматически распознают CAN-линии. Если сканер не видит сеть, проверьте предохранители, отвечающие за шину (часто F40, F60 или аналогичные в блоке салона). Убедитесь, что зажигание включено – без питания CAN-шина неактивна.
При работе с мультиметром используйте режим измерения напряжения постоянного тока (DC). Подключите щупы к CAN-High и CAN-Low: в состоянии покоя напряжение на CAN-High должно быть около 2,5 В, на CAN-Low – столько же. При активной передаче данных разница между линиями составит 1–3 В (CAN-High поднимается до 3,5–4 В, CAN-Low опускается до 1–1,5 В). Если значения статичны или равны 0, шина неисправна.
Для прямого подключения к проводам CAN-шины используйте T-образные ответвители или зажимы типа «крокодил» с тонкими иглами. Избегайте скруток – они создают помехи. При пайке применяйте термоусадочные трубки для изоляции. Никогда не подключайте мультиметр в режиме сопротивления или прозвонки к активной CAN-сети – это может вывести из строя контроллеры.
- Отключите аккумулятор перед пайкой или установкой ответвителей – короткое замыкание между CAN-High и CAN-Low вызывает сбой в работе всей сети.
- Используйте экранированные провода для удлинителей, если диагностический разъем расположен далеко от места подключения.
- Проверьте сопротивление между CAN-High и CAN-Low: в исправной сети оно должно быть около 60 Ом (два терминатора по 120 Ом, соединенные параллельно).
Если мультиметр показывает напряжение на одной из линий близкое к 0 или 12 В, вероятно, произошло короткое замыкание на массу или питание. Локализуйте неисправность, отсоединяя блоки управления поочередно – при отключении неисправного модуля напряжение восстановится. Учтите, что некоторые автомобили (например, Volkswagen) используют раздельные CAN-шины для разных систем (двигатель, трансмиссия, кузов), и их нужно проверять отдельно.
Для анализа трафика CAN-шины подключите осциллограф с полосой пропускания не менее 20 МГц. Настройте синхронизацию по фронту сигнала CAN-High и проверьте форму импульсов: они должны быть четкими, без «звона» и искажений. Амплитуда сигнала должна соответствовать спецификации ISO 11898-2 (1–3 В дифференциального напряжения). Если осциллограмма «размыта», проверьте качество заземления и наличие помех от высоковольтных цепей.
Какие сигналы и напряжения указывают на рабочую CAN шину

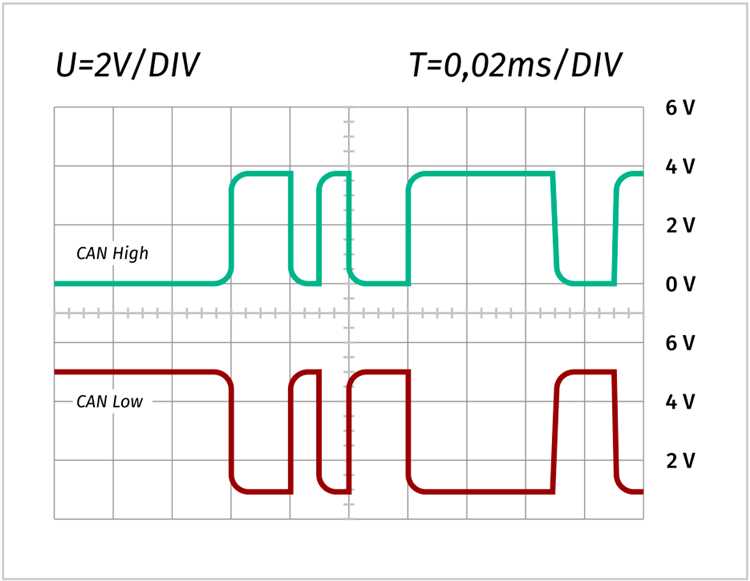

Рабочая CAN шина характеризуется дифференциальным сигналом между линиями CAN-High (CAN-H) и CAN-Low (CAN-L). В состоянии покоя (рецессивный бит) напряжение на CAN-H составляет 2,5 В, на CAN-L – 2,5 В, разница близка к нулю. При передаче доминантного бита CAN-H поднимается до 3,5–4,5 В, а CAN-L опускается до 1,5–0,5 В, создавая разность 2 В (±0,5 В). Эти значения измеряются осциллографом или мультиметром в режиме дифференциального измерения. Отклонения за пределы указанных диапазонов свидетельствуют о неисправности шины, коротком замыкании или обрыве.
На осциллограмме исправной CAN шины наблюдаются четкие прямоугольные импульсы с фронтами менее 100 нс для скоростей до 500 кбит/с и менее 50 нс для 1 Мбит/с. Амплитуда сигнала должна быть стабильной, без «звона» или затухания. Присутствие постоянного напряжения без импульсов указывает на отсутствие активности, а искаженные фронты – на проблемы с терминаторами (должно быть 120 Ом между CAN-H и CAN-L) или помехи от неэкранированных участков проводки.
Как отличить CAN-High и CAN-Low провода по цветовой маркировке
Цветовая маркировка CAN-шины варьируется в зависимости от производителя, но существуют устоявшиеся стандарты. В большинстве европейских автомобилей (Volkswagen, BMW, Mercedes-Benz) CAN-High обозначается жёлтым или оранжево-чёрным проводом, а CAN-Low – зелёным или оранжево-коричневым. У азиатских брендов (Toyota, Hyundai, Kia) CAN-High чаще всего идёт в жёлтой или красной изоляции, а CAN-Low – в белой или чёрной. Американские производители (Ford, GM) используют для CAN-High оранжевый или жёлто-чёрный провод, для CAN-Low – синий или фиолетовый. Эти комбинации встречаются в 80% случаев, но всегда сверяйтесь с электросхемой конкретной модели.
В автомобилях с мультиплексной шиной (например, CAN FD) цветовая дифференциация может усложняться. Так, у некоторых моделей Audi и Porsche CAN-High и CAN-Low идут в одной оплётке с дополнительными проводами: CAN-High – жёлтый с чёрной полосой, CAN-Low – зелёный с чёрной полосой, а экранирующий провод – серый. В грузовых автомобилях (Scania, Volvo) применяется другая система: CAN-High – оранжевый, CAN-Low – коричневый, а питание шины – красный. При работе с коммерческим транспортом проверяйте документацию на наличие специфических обозначений для J1939-протокола.
Если цветовая маркировка не соответствует стандартам или провода перепутаны при ремонте, используйте мультиметр. Подключите щупы к проводам при включённом зажигании: CAN-High должен показывать напряжение 2,5–3,5 В относительно массы, CAN-Low – 1,5–2,5 В. Разница между ними в покое составляет 0 В, при активной передаче данных – 2 В. Для точной идентификации отследите провода до диагностического разъёма OBD-II: контакт 6 (CAN-High) и 14 (CAN-Low) в большинстве случаев сохраняют стандартную цветовую кодировку.
В сомнительных ситуациях обращайтесь к заводским схемам. Например, у Renault CAN-High – жёлтый, CAN-Low – серый, но в некоторых моделях (Duster, Logan) встречаются исключения с оранжевым и фиолетовым цветами. У китайских брендов (Changan, Geely) маркировка может полностью отличаться: CAN-High – розовый, CAN-Low – голубой. Всегда уточняйте информацию по VIN-коду автомобиля или используйте специализированные базы данных (ETIM, WIS, TIS).

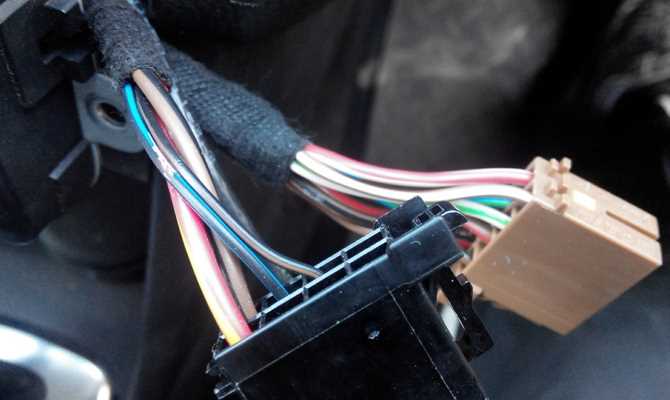

Что делать, если сканер не видит CAN сеть
Первым шагом проверьте физическое подключение сканера. Убедитесь, что диагностический разъем OBD-II не имеет окисленных контактов или повреждений. Стандартные пины для CAN шины – 6 (CAN-High) и 14 (CAN-Low). Прозвоните их мультиметром на сопротивление: в выключенном зажигании между ними должно быть 60 Ом (±5 Ом). Если значение отличается, ищите обрыв или короткое замыкание в проводке. Также проверьте наличие напряжения на пинах 16 (+12 В) и 4/5 (масса) – отсутствие питания указывает на проблемы с блоком предохранителей или реле.
Если физика в порядке, переходите к настройкам сканера. Убедитесь, что выбран правильный протокол: для большинства современных авто это ISO 15765-4 (CAN). В меню сканера найдите пункт «Выбор протокола» или «Настройки связи» и вручную укажите CAN. Некоторые устройства требуют обновления прошивки – скачайте последнюю версию с сайта производителя. Если сканер поддерживает несколько скоростей CAN (250 кбит/с, 500 кбит/с), попробуйте переключить их: европейские авто чаще используют 500 кбит/с, азиатские – 250 кбит/с.
Проблема может крыться в неисправности модулей CAN сети. Отключите поочередно блоки управления (ECU, ABS, Airbag) и проверяйте связь после каждого отсоединения. Начните с наиболее вероятных кандидатов: модуль комфорта (если есть ошибки по дверям/стеклам) или блок управления двигателем. Если после отключения конкретного модуля связь восстановилась, замените или перепрошейте его. Для точной диагностики используйте осциллограф: на CAN-High и CAN-Low должны быть симметричные сигналы с амплитудой 2,5 В (±1 В) и частотой, соответствующей скорости шины.
- Проверьте наличие ошибок в других системах: иногда неисправность CAN маскируется под проблемы с питанием или массой. Например, ошибка U1000 (нет связи с модулем) может возникать из-за плохого контакта на массе кузова.
- Изучите схемы электропроводки для вашей модели: некоторые производители (например, Volkswagen, BMW) используют раздельные CAN шины для разных систем (двигатель, трансмиссия, комфорт). Убедитесь, что сканер подключен к нужной шине.
- Если все шаги не дали результата, протестируйте автомобиль другим сканером. Дешевые адаптеры (ELM327) часто не поддерживают все протоколы или имеют ограниченную совместимость. Для профессиональной диагностики используйте устройства с поддержкой J2534 (например, Tactrix Openport, DrewTech CarDAQ).

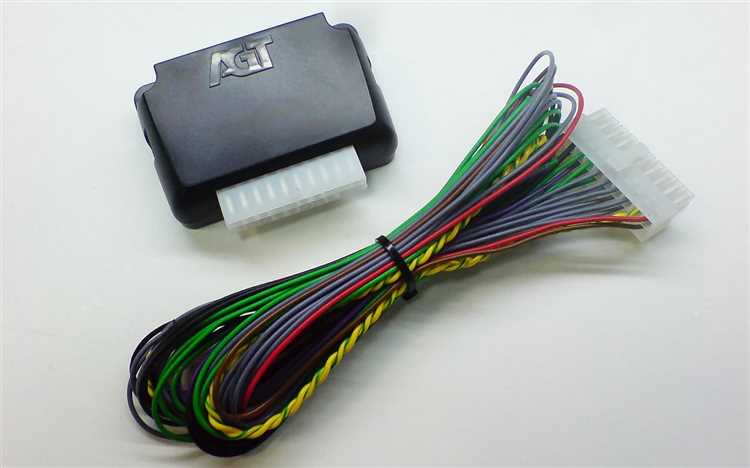

Как проверить сопротивление между CAN проводами
Отключите аккумулятор автомобиля перед началом измерений. Это исключит влияние работающей электроники на показания мультиметра и предотвратит короткое замыкание. Найдите диагностический разъем OBD-II или блок управления, к которому подключены CAN-провода – обычно это два скрученных провода: CAN-H (высокий уровень) и CAN-L (низкий уровень).
Переведите мультиметр в режим измерения сопротивления (Ом) с пределом 200 Ом. Убедитесь, что прибор откалиброван: замкните щупы между собой – показания должны стремиться к нулю. Если значения завышены, замените батарею или откалибруйте устройство.
Подключите щупы мультиметра к проводам CAN-H и CAN-L. В исправной шине сопротивление между ними должно составлять 60 Ом ±5 Ом. Это значение обусловлено двумя терминальными резисторами по 120 Ом, установленными на концах шины и соединенными параллельно. Если показания отличаются, проверьте целостность проводки или наличие дополнительных нагрузок.
Если сопротивление близко к нулю, ищите короткое замыкание между CAN-H и CAN-L. Проверьте провода на повреждения, пережатия или окисление контактов. При сопротивлении выше 120 Ом отсоедините блоки управления поочередно – возможно, один из терминальных резисторов отсутствует или неисправен.
Для точной диагностики измерьте сопротивление каждого провода относительно массы. Подключите один щуп к CAN-H, другой – к кузову автомобиля. Норма – бесконечность (обрыв). Если прибор показывает сопротивление, ищите замыкание на массу. Повторите для CAN-L.
В некоторых автомобилях (например, Volkswagen, BMW) терминальные резисторы могут быть встроены в блоки управления. Если сопротивление между CAN-H и CAN-L составляет 120 Ом, а не 60 Ом, проверьте наличие второго резистора в другом модуле. Отключите блоки по очереди, пока сопротивление не изменится – это укажет на неисправный или отсутствующий резистор.
При измерениях на длинных участках шины учитывайте сопротивление самих проводов. Для медного провода сечением 0,35 мм² сопротивление составляет примерно 0,05 Ом на метр. Если длина шины превышает 10 метров, скорректируйте ожидаемые показания с учетом этого параметра.
Запишите все полученные значения. Сравните их с заводскими спецификациями для вашей модели автомобиля – в некоторых случаях допустимое сопротивление может отличаться. Если отклонения значительны, замените поврежденные провода или блоки управления с неисправными резисторами.
Какие ошибки в блоке управления говорят о проблемах с CAN
Ошибки, связанные с CAN-шиной, часто маскируются под неисправности других систем. Первым сигналом служат коды неисправностей с префиксами U0xxx или U1xxx – они напрямую указывают на проблемы межблочной коммуникации. Например, U0100 («Потеря связи с блоком управления двигателем») или U0140 («Потеря связи с блоком управления кузовом») означают обрыв связи между узлами. Эти коды не стоит игнорировать: даже если машина заводится, отсутствие обмена данными между блоками приводит к отключению критичных функций, таких как ABS или контроль устойчивости.
Второй характерный признак – множественные ошибки в разных блоках с одинаковым временем появления. Если сканер показывает, что ошибки U0121 («Потеря связи с блоком ABS»), U0155 («Потеря связи с блоком приборной панели») и U0401 («Некорректные данные от блока управления двигателем») возникли одновременно, вероятность повреждения CAN-шины превышает 80%. Такая картина типична для короткого замыкания на массу или обрыва одного из проводов CAN-H/CAN-L.
Ошибки с кодами P0600-P0606 («Связь с блоком управления») часто интерпретируются как неисправность самого ЭБУ, но в 40% случаев их причина – проблемы на шине. Например, P0605 («Внутренняя ошибка памяти ЭБУ») может возникать из-за сбоев при передаче данных по CAN, когда блок не получает подтверждения от других узлов. Перед заменой ЭБУ стоит проверить сопротивление шины (должно быть 60 Ом между CAN-H и CAN-L) и прозвонить провода на предмет повреждений.
Некоторые блоки генерируют специфические ошибки при потере синхронизации с шиной. В автомобилях Volkswagen Group (Audi, Skoda, Seat) часто встречается ошибка 01312 («Неисправность в шине данных приводов») – она указывает на отсутствие связи с блоком управления коробкой передач или полным приводом. В BMW аналогичную роль играет код 93F9 («Ошибка связи по шине PT-CAN»), который появляется при проблемах с шиной, соединяющей двигатель, коробку и систему динамической стабилизации.
Ошибки типа «Низкий уровень сигнала CAN» или «Высокий уровень сигнала CAN» (например, U0073 или U0074) свидетельствуют о нарушении электрических параметров шины. CAN-H должен иметь напряжение 2,5–3,5 В в состоянии покоя и 3,5–4,5 В при передаче данных, CAN-L – 1,5–2,5 В и 0,5–1,5 В соответственно. Отклонения от этих значений говорят о коротком замыкании на питание, массу или обрыве резистора терминации (120 Ом). Для диагностики потребуется осциллограф: сигнал должен выглядеть как симметричная «лесенка» без провалов и выбросов.
В некоторых автомобилях (например, Toyota или Lexus) ошибки CAN сопровождаются зависанием или перезагрузкой блоков. Код P0500 («Ошибка датчика скорости») может появляться не из-за неисправного датчика, а из-за того, что блок ABS не передает данные по шине. Аналогично, ошибка C1201 («Ошибка системы управления двигателем») в этих марках часто означает потерю связи между ЭБУ двигателя и блоком управления гибридной системой. В таких случаях помогает сброс ошибок с последующим мониторингом их повторного появления.
Ошибки, связанные с тайм-аутом связи (например, U0101 в автомобилях Ford или U0422 в Mercedes), возникают, когда блок не получает ответ от другого узла в течение заданного времени (обычно 100–500 мс). Причиной может быть как физическое повреждение шины, так и программный сбой в одном из блоков. Для локализации проблемы рекомендуется отключать блоки по одному и проверять, исчезает ли ошибка. Если при отключении блока ошибка пропадает, проблема либо в самом блоке, либо в его подключении к шине.
Некоторые ошибки CAN проявляются только в специфических режимах. Например, в автомобилях с системой Start-Stop код U0293 («Потеря связи с блоком управления стартер-генератором») может появляться только при попытке запуска двигателя. В таких случаях диагностика должна проводиться в динамике: подключите сканер, запустите двигатель и наблюдайте за потоком данных. Если ошибка возникает периодически, проверьте качество контактов на разъемах шины – окисление или неплотное соединение часто становятся причиной нестабильной работы.
