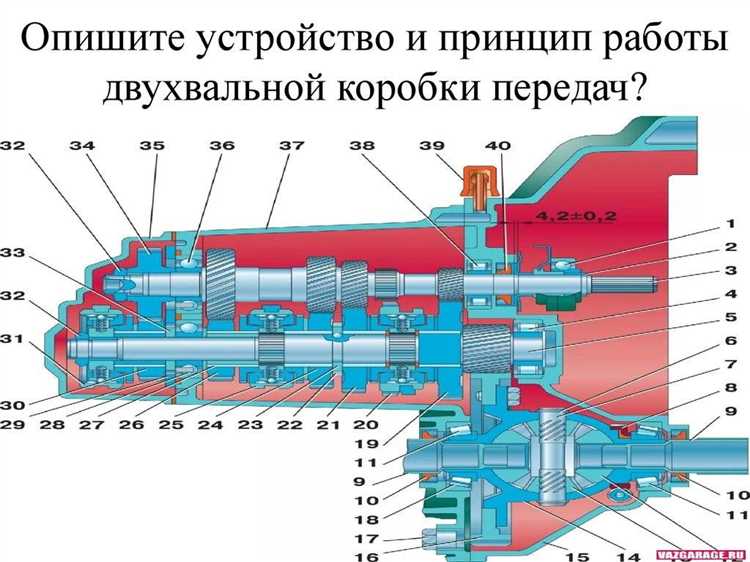

Механическая коробка передач (МКПП) – это агрегат, преобразующий крутящий момент двигателя в оптимальные для движения автомобиля диапазоны оборотов. В основе её конструкции лежат валы, шестерни и синхронизаторы. Первичный вал принимает момент от двигателя через сцепление, вторичный передаёт его на колёса, а промежуточный обеспечивает реверсивное движение. Шестерни с разным числом зубьев формируют передаточные числа: например, на первой передаче соотношение может составлять 3,5:1, а на пятой – 0,8:1. Синхронизаторы выравнивают скорости вращения шестерён перед их зацеплением, предотвращая скрежет и износ.
Сцепление – это фрикционный механизм, разъединяющий двигатель и коробку передач на время переключения. Оно состоит из маховика, нажимного диска, ведомого диска с фрикционными накладками и выжимного подшипника. При нажатии на педаль сцепления гидравлический или механический привод через вилку воздействует на выжимной подшипник, который отводит нажимной диск от ведомого. Это прерывает передачу крутящего момента: например, при 2000 об/мин двигателя и выжатом сцеплении первичный вал коробки останавливается за 0,3–0,5 секунды. Фрикционные накладки ведомого диска изготавливаются из композитных материалов с коэффициентом трения 0,25–0,35, что обеспечивает плавное включение.
Переключение передач требует точной синхронизации действий водителя. При переходе с низшей на высшую передачу (например, со 2-й на 3-ю) сначала выжимается сцепление, затем рычаг переводится в нейтраль на 0,1–0,2 секунды для выравнивания оборотов. После этого включается следующая передача. При переходе на пониженную передачу (например, с 4-й на 3-ю) применяется «перегазовка»: после выжима сцепления и перевода рычага в нейтраль обороты двигателя кратковременно повышаются на 500–800 об/мин, чтобы синхронизировать скорости валов. Неправильная техника переключения приводит к ускоренному износу синхронизаторов и шестерён: ресурс МКПП при агрессивной езде сокращается на 30–40%.
Обслуживание МКПП и сцепления включает регулярную проверку уровня масла и его замену каждые 60–80 тыс. км. Для коробок с гипоидными передачами используется масло класса GL-4 или GL-5 с вязкостью 75W-90. Сцепление требует контроля свободного хода педали (обычно 15–25 мм) и замены ведомого диска при износе фрикционных накладок до толщины менее 0,3 мм. При появлении вибраций или пробуксовок сцепления рекомендуется проверить биение маховика: допустимое значение – не более 0,1 мм. Использование некачественных запчастей или нарушение регламента обслуживания увеличивает риск поломок в 2–3 раза.
Какие основные элементы входят в конструкцию механической коробки передач
Картер – несущая часть коробки передач, изготавливаемая из алюминиевых сплавов или чугуна. В нем размещаются все рабочие узлы, а его внутренние полости заполняются трансмиссионным маслом вязкостью 75W-90 или 80W-140. Толщина стенок картера варьируется от 4 до 8 мм в зависимости от мощности двигателя, а ребра жесткости предотвращают деформацию при нагрузках до 1500 Н·м. На поверхности предусмотрены каналы для циркуляции масла и отверстия под подшипники валов с допуском H7.
Первичный вал передает крутящий момент от сцепления к шестерням. Его шлицевое соединение с диском сцепления имеет 10–24 зубца с модулем 2–3 мм, а подшипник в передней опоре выдерживает радиальные нагрузки до 5 кН. На валу закреплены ведущие шестерни постоянного зацепления, изготовленные из стали 20ХН3А с цементацией на глубину 0,8–1,2 мм и твердостью поверхности 58–62 HRC.
Вторичный вал воспринимает момент от первичного через пары шестерен и передает его на главную передачу. На нем установлены ведомые шестерни с косым зубом (угол наклона 20–30°), снижающим шум на 3–5 дБ. Подшипники вторичного вала – роликовые или шариковые с динамической грузоподъемностью 30–50 кН. Для синхронизации переключения используются бронзовые или латунные кольца с конусностью 7–12° и фрикционным покрытием толщиной 0,3–0,5 мм.
Синхронизаторы уравнивают угловые скорости шестерен перед включением передачи. Муфта синхронизатора перемещается по шлицам вторичного вала с зазором 0,05–0,1 мм, а блокирующее кольцо срабатывает при разнице оборотов до 300 об/мин. Время синхронизации составляет 0,1–0,3 секунды, а ресурс – 150–200 тысяч км при регулярной замене масла каждые 60–80 тысяч км.
Механизм переключения передач состоит из вилок, штоков и фиксаторов. Вилки из стали 40Х перемещают муфты синхронизаторов с усилием 80–120 Н, а штоки диаметром 12–16 мм имеют ход 20–30 мм. Фиксаторы с шариками и пружинами обеспечивают четкую фиксацию передачи при усилии 15–25 Н. В современных коробках применяются двухконусные синхронизаторы, сокращающие ход рычага на 20–30%.
Шестерни коробки передач рассчитываются на передаточное отношение от 0,7 до 4,5. Ведущие шестерни первой передачи имеют 12–16 зубьев, ведомые – 36–42. Модуль зубьев варьируется от 2,25 до 3,5 мм, а ширина венца – 15–25 мм. Для снижения износа применяется закалка ТВЧ или нитроцементация, увеличивающая ресурс до 300 тысяч км при соблюдении температурного режима масла не выше 120°C.
Как работает синхронизатор и почему он важен для переключения передач
Эффективность синхронизатора зависит от материала фрикционных поверхностей и точности изготовления. Современные коробки используют молибденовые или бронзовые покрытия на блокирующих кольцах, выдерживающие температуры до 300°C и обеспечивающие ресурс до 150–200 тыс. км. Критический параметр – угол конуса (обычно 6–12°): слишком малый угол увеличивает усилие переключения, слишком большой – снижает эффективность синхронизации. В спортивных КПП применяют двойные синхронизаторы, где два кольца последовательно выравнивают скорости, сокращая время переключения до 50–80 мс.
Неисправности синхронизаторов проявляются в виде хруста при переключении, затруднённого включения передач или самопроизвольного выбивания. Основные причины – износ фрикционных поверхностей, ослабление пружин блокирующего кольца или загрязнение масла продуктами износа. Для продления срока службы рекомендуется использовать масло с вязкостью, соответствующей спецификации производителя, и избегать резких переключений на высоких оборотах. При ремонте КПП критически важно проверять зазор между блокирующим кольцом и шестерней (допуск 0,1–0,3 мм) – его превышение приводит к неполной синхронизации и ускоренному износу.
Пошаговый процесс переключения передач в ручном режиме
Для трогания с места включите первую передачу, переместив рычаг влево и вперед до характерного щелчка синхронизатора. Плавно отпускайте педаль сцепления, одновременно добавляя газ правой ногой. Оптимальный момент начала движения – когда обороты двигателя поднимутся до 1500–2000 об/мин. Слишком резкое отпускание сцепления приведет к рывку или остановке двигателя.
При достижении скорости 15–20 км/ч на первой передаче выжмите сцепление и отпустите педаль газа. Переведите рычаг в нейтраль на 0,5–1 секунду, чтобы снизить нагрузку на синхронизаторы. Затем переключитесь на вторую передачу, переместив рычаг назад. Синхронизация передач занимает 0,1–0,3 секунды – не торопитесь, чтобы избежать скрежета шестерен.
Для перехода на повышенную передачу (например, со второй на третью) отпустите газ, выжмите сцепление и переместите рычаг вправо и вперед. Оптимальные скоростные диапазоны для переключения: 20–30 км/ч (вторая), 30–45 км/ч (третья), 45–60 км/ч (четвертая). На дизельных двигателях интервалы смещаются вниз на 5–10 км/ч из-за более высокого крутящего момента на низких оборотах.
При снижении скорости или торможении двигателем действуйте в обратном порядке. Выжмите сцепление, отпустите газ и переведите рычаг на пониженную передачу. Например, с четвертой на третью при падении скорости ниже 40 км/ч. Не пропускайте передачи при резком замедлении – это увеличивает износ синхронизаторов и может привести к блокировке колес.
На подъемах используйте пониженные передачи для поддержания тяги. Если двигатель начинает «захлебываться» (обороты ниже 1200 об/мин), немедленно переключитесь на передачу ниже. На спусках применяйте торможение двигателем, удерживая передачу включенной и контролируя скорость педалью тормоза. Это снижает нагрузку на тормозную систему и предотвращает перегрев колодок.
При переключении передач избегайте «двойного выжима» сцепления на современных коробках – это избыточно и ускоряет износ выжимного подшипника. Исключение – автомобили с изношенными синхронизаторами, где двойной выжим помогает сгладить переключение. В таких случаях после первого нажатия на сцепление переведите рычаг в нейтраль, отпустите сцепление, снова выжмите и включите нужную передачу.
Завершая движение, полностью остановите автомобиль, выжмите сцепление и переведите рычаг в нейтраль. Отпустите сцепление и заглушите двигатель. На стоянке не оставляйте рычаг в положении передачи – это создает нагрузку на механизм выключения сцепления и может привести к преждевременному износу вилки выключения.
Из чего состоит сцепление и как оно взаимодействует с маховиком двигателя
Сцепление автомобиля с механической коробкой передач включает три ключевых компонента: нажимной диск (корзина), ведомый диск и выжимной подшипник. Нажимной диск, прикреплённый к маховику двигателя болтами с моментом затяжки 25–35 Н·м, создаёт необходимое усилие для сжатия ведомого диска (коэффициент трения фрикционных накладок – 0,25–0,35). Ведомый диск, расположенный между маховиком и корзиной, оснащён демпферными пружинами, гасящими крутильные колебания (допустимый люфт – 0,5–1,5 мм). Выжимной подшипник, перемещаемый вилкой сцепления, размыкает контакт при нажатии на педаль, снижая усилие на корзине до 0 Н.
Взаимодействие с маховиком начинается с передачи крутящего момента от коленчатого вала через шлицевое соединение. Маховик, изготовленный из чугуна СЧ20 или стали 45, имеет биение рабочей поверхности не более 0,05 мм – превышение этого значения приводит к вибрациям и преждевременному износу фрикционных накладок. При включённом сцеплении ведомый диск зажимается между маховиком и нажимным диском с усилием 400–600 кгс, обеспечивая передачу момента без проскальзывания. Температура в зоне контакта при интенсивной работе достигает 200–250°C, поэтому для высоконагруженных режимов рекомендуется использовать диски с керамическими накладками (коэффициент трения до 0,45).
Для диагностики состояния сцепления проверяют свободный ход педали (норма – 6–12 мм для легковых автомобилей), износ накладок (минимальная толщина – 0,3 мм от заклёпок) и биение маховика индикатором часового типа. При замене сцепления обязательна шлифовка рабочей поверхности маховика (допуск – не более 0,1 мм) и проверка состояния направляющего подшипника коленвала (зазор не более 0,03 мм). Использование смазки на шлицах первичного вала коробки передач (например, Liqui Moly LM 47) продлевает ресурс ведомого диска на 15–20%.
Как правильно выжимать педаль сцепления, чтобы избежать износа
Сцепление изнашивается быстрее всего при неполном выжиме или резком отпускании педали. Оптимальная точка начала работы диска – 10–15 мм хода педали от верхнего положения. В этом диапазоне ведомый диск начинает отделяться от маховика, но ещё не полностью размыкает передачу крутящего момента. Замерьте свободный ход педали: если он превышает 25 мм, требуется регулировка привода. Игнорирование этого параметра приводит к пробуксовке диска на 30–40% чаще, сокращая ресурс на 15–20 тысяч км.
Переключайте передачи только при полностью выжатой педали. Неполный выжим (менее 90% хода) оставляет диск частично сцепленным с маховиком, вызывая абразивный износ фрикционных накладок. Для проверки: нажмите педаль до упора и удерживайте 2–3 секунды – если слышен скрежет при включении передачи, сцепление не размыкается полностью. В таких случаях проверьте гидропривод на наличие воздуха или износ выжимного подшипника.
Избегайте удержания педали в нажатом состоянии на светофорах или в пробках. Даже лёгкое касание приводит к постоянному контакту выжимного подшипника с диафрагменной пружиной, что увеличивает его износ в 2–3 раза. Если стоянка превышает 10 секунд, переведите рычаг КПП в нейтраль и отпустите педаль. Исключение – спуски: здесь допустимо удерживать сцепление для контроля скорости, но не дольше 30 секунд за раз.
При трогании с места отпускайте педаль плавно, но без задержек в «точке схватывания». Оптимальная скорость отпускания – 0,5–0,8 секунды от момента начала движения до полного соединения дисков. Замедление в этой фазе на 0,3 секунды увеличивает время пробуксовки на 40%, что эквивалентно 500–700 дополнительным циклам износа за каждую поездку. Для тренировки используйте упражнение: трогайтесь без газа, контролируя момент начала движения по вибрации кузова.
Регулярно проверяйте уровень жидкости в гидроприводе сцепления. Падение уровня на 5 мм ниже отметки «MIN» приводит к неполному выжиму и ускоренному износу накладок. Замена жидкости каждые 30 тысяч км или раз в 2 года предотвращает коррозию цилиндров и потерю герметичности. Используйте только рекомендованные производителем составы: например, DOT 4 для большинства современных автомобилей, так как его температура кипения на 20–30°C выше, чем у DOT 3.
Почему пробуксовка сцепления возникает и как ее предотвратить
Пробуксовка сцепления – результат износа фрикционных накладок ведомого диска или нарушения регулировки привода. В норме накладки из композитных материалов (кевлар, углеродное волокно) выдерживают 80–120 тыс. км, но при агрессивной езде ресурс сокращается до 30–50 тыс. км. Критический износ наступает, когда толщина накладок уменьшается до 0,3–0,5 мм – диск перестает передавать крутящий момент полностью, проскальзывая под нагрузкой.
Основные причины преждевременного износа:
- Частое удержание педали сцепления в полунажатом состоянии (например, в пробках) – выжимной подшипник давит на диафрагменную пружину, вызывая локальный перегрев накладок.
- Резкие старты с высоких оборотов (выше 3000 об/мин) – температура в зоне контакта диска и маховика достигает 300–400°C, что ускоряет разрушение фрикционного слоя.
- Неправильная регулировка свободного хода педали (должен составлять 20–30 мм) – сцепление не выключается полностью, диск постоянно трется о маховик.
- Попадание масла или тормозной жидкости на накладки – коэффициент трения снижается на 40–60%, что приводит к проскальзыванию даже при незначительном износе.
Первые признаки пробуксовки: увеличение оборотов двигателя без роста скорости, запах гари при разгоне, затрудненный подъем в гору. На ранних стадиях проблему можно диагностировать тестом: на 3–4 передаче при 2000 об/мин резко нажать газ – если обороты растут, а скорость нет, сцепление буксует. Запаздывание реакции на педаль газа более 0,5 секунды также указывает на износ.
Чтобы предотвратить пробуксовку, соблюдайте регламент обслуживания:
- Проверяйте свободный ход педали каждые 10 тыс. км – при отклонении от нормы регулируйте трос или гидропривод.
- Меняйте масло в коробке передач строго по пробегу (каждые 60–80 тыс. км для минеральных масел, 100–120 тыс. км для синтетики) – продукты износа шестерен загрязняют сцепление.
- Избегайте длительного удержания сцепления на светофорах – переводите рычаг КПП в нейтраль.
- При буксировке тяжелых прицепов используйте пониженные передачи и не превышайте 2500 об/мин.
Если пробуксовка уже началась, замените ведомый диск в сборе с корзиной и выжимным подшипником – частичный ремонт неэффективен. При выборе запчастей отдавайте предпочтение оригинальным деталям или аналогам с керамическими накладками (например, Sachs MF2330) – они выдерживают температуру до 500°C и служат в 1,5–2 раза дольше стандартных. После замены проведите обкатку: первые 500 км избегайте резких стартов и высоких оборотов.
Для автомобилей с гидравлическим приводом сцепления критически важна герметичность системы. Проверяйте уровень жидкости в бачке каждые 5 тыс. км – падение уровня на 10–15 мм за месяц указывает на утечку в рабочем цилиндре или трубопроводах. Используйте только рекомендованную производителем жидкость (обычно DOT 4) – смешивание разных типов приводит к образованию эмульсии и коррозии манжет.
На автомобилях с роботизированными КПП (например, DSG) пробуксовка часто возникает из-за износа двойного сцепления. В этом случае диагностика проводится сканером (коды ошибок P0810, P0811) – замена сцепления требует специализированного оборудования и калибровки блока управления. Ресурс роботизированного сцепления составляет 150–200 тыс. км, но при частых пробуксовках колес (например, на бездорожье) он сокращается до 80–100 тыс. км.
Типичные неисправности механической коробки и их признаки
Течь сальников приводит к падению уровня масла и последующему повреждению подшипников. Основные места утечек – сальник первичного вала (под пыльником сцепления) и сальники приводов. Признаки: масляные пятна под автомобилем, запах горелого масла при движении, повышенный шум коробки на нейтрали. Если течь обнаружена на ранней стадии, достаточно заменить сальник и долить масло до нормы. Игнорирование приведёт к заклиниванию подшипников и необходимости капитального ремонта.
Разрушение подшипников сопровождается гулом, усиливающимся при нажатии на педаль сцепления. Подшипник первичного вала гудит на нейтрали, вторичного – при движении. Причина – естественный износ или работа на загрязнённом масле. Если гул переходит в скрежет, подшипник уже разрушен, и металлическая стружка разносится по всей коробке, повреждая шестерни. В этом случае ремонт включает замену всех подшипников, промывку коробки и проверку состояния зубьев шестерён. Срок службы подшипников – 150–200 тыс. км, но при агрессивном стиле вождения он сокращается вдвое.
Самопроизвольное выключение передачи указывает на износ фиксаторов штоков или вилок переключения. Чаще страдает пятая передача из-за конструктивных особенностей (длинный ход вилки). Проблема усугубляется при резком сбросе газа или на неровной дороге. Временное решение – долив масла до уровня заливной пробки, но надёжный ремонт требует замены изношенных деталей. Если передача выключается только под нагрузкой, виноваты изношенные зубья муфты или шестерни – в этом случае коробку придётся разбирать полностью.
