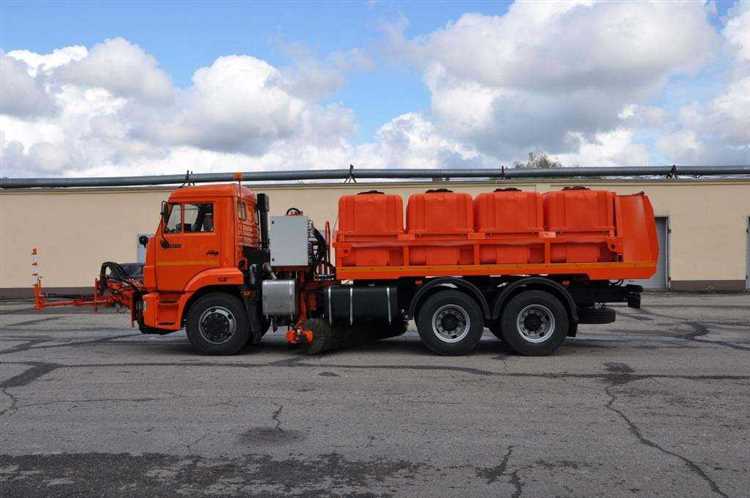

Установка КАМАЗ МК 4547 Г8 – специализированное оборудование для перевозки и механизированной разгрузки сыпучих материалов, разработанное на базе шасси КАМАЗ-6520. Основное назначение – транспортировка песка, щебня, грунта и других неагрессивных материалов с последующей самосвальной выгрузкой. Модель оснащена гидравлической системой с рабочим давлением до 20 МПа, что обеспечивает подъем кузова грузоподъемностью 20 тонн за 15–20 секунд. Конструкция предусматривает трехстороннюю разгрузку, что расширяет возможности применения в стесненных условиях.
Ключевой элемент установки – телескопический гидроцилиндр двойного действия, расположенный под кузовом. Он состоит из трех секций с ходом штока до 3,2 метра, что позволяет достигать угла подъема 50°. Гидравлическая система питается от насоса НШ-100, приводимого в действие от коробки отбора мощности (КОМ) двигателя. Для предотвращения перегрузок установлен предохранительный клапан, срабатывающий при давлении 22 МПа. Рекомендуется проверять уровень масла в гидробаке еженедельно – объем системы составляет 120 литров, оптимальный уровень – 2/3 отметки на щупе.
Кузов установки изготовлен из высокопрочной стали 09Г2С толщиной 6–8 мм с усиленными бортами и днищем. Внутренний объем – 16 м³, при этом геометрия кузова оптимизирована для снижения налипания материала: угол наклона переднего борта составляет 45°, заднего – 55°. Для защиты от коррозии применяется двухслойное покрытие: грунтовка ГФ-021 и эмаль ПФ-115. При эксплуатации в условиях повышенной влажности рекомендуется дополнительная обработка днища антикоррозийным составом Мовиль каждые 6 месяцев.
Электрическая схема установки включает блок управления гидросистемой с тремя кнопками: подъем, опускание и аварийный стоп. Питание осуществляется от бортовой сети 24 В через предохранитель 10 А. Для диагностики неисправностей предусмотрен контрольный манометр на панели приборов, показывающий давление в гидросистеме. При падении давления ниже 15 МПа необходимо проверить герметичность соединений, состояние гидронасоса и уровень масла. Замена фильтрующего элемента гидросистемы проводится каждые 500 моточасов или при загрязнении более 25 мкм.
Особое внимание при эксплуатации следует уделять состоянию опорно-сцепного устройства (ОСУ). Шарнирные соединения смазываются консистентной смазкой Литол-24 через пресс-масленки каждые 100 моточасов. Износ шаровых пальцев допускается не более 0,5 мм – при превышении этого значения требуется замена. Для продления ресурса гидроцилиндра рекомендуется избегать резких подъемов кузова при полной загрузке и не превышать допустимую грузоподъемность. При температуре окружающей среды ниже -20°C необходимо использовать зимнее гидравлическое масло МГЕ-46В.
Основные технические характеристики и назначение установки
КАМАЗ МК 4547 Г8 – мобильная компрессорная установка, предназначенная для подачи сжатого воздуха в пневматические системы буровых и строительных машин, а также для продувки скважин и трубопроводов. Производительность установки составляет 10 м³/мин при рабочем давлении 0,8 МПа, что обеспечивает эффективную работу в условиях средней и высокой нагрузки. Агрегат оснащён дизельным двигателем КАМАЗ-740.622-280 мощностью 206 кВт (280 л.с.), соответствующим экологическим нормам Евро-5, что позволяет эксплуатировать его в зонах с жёсткими требованиями к выбросам.
Конструкция установки предусматривает двухступенчатый винтовой компрессорный блок с системой масляного охлаждения, снижающей износ деталей и продлевающей ресурс до 20 000 моточасов. Объём ресивера – 500 литров, что стабилизирует давление при пиковых нагрузках и сокращает количество циклов включения-выключения компрессора. Установка смонтирована на шасси КАМАЗ-6520 с колёсной формулой 6×4, обеспечивающей проходимость на строительных площадках и бездорожье. Масса снаряжённой установки – 18 500 кг, габаритные размеры – 9 500×2 500×3 500 мм.
Температурный диапазон эксплуатации – от -40°C до +40°C, что позволяет использовать установку в различных климатических зонах без дополнительных доработок. Система автоматического управления на базе контроллера Siemens S7-1200 обеспечивает мониторинг параметров работы, защиту от перегрева, низкого давления масла и превышения оборотов двигателя. Для снижения шумового воздействия предусмотрен шумоизолирующий кожух с уровнем звукового давления на расстоянии 7 м не более 85 дБ(А).
Установка комплектуется быстросъёмными соединениями ISO 16028 для подключения пневмоинструмента и рукавов высокого давления, что упрощает монтаж и демонтаж на объекте. Рекомендуется использовать масло Shell Corena S4 R 68 для компрессорного блока и топливо ДТ-Л-К5 для двигателя, чтобы минимизировать образование нагара и продлить интервалы технического обслуживания. Замена масла и фильтров проводится каждые 500 моточасов, а проверка состояния винтового блока – каждые 2 000 моточасов.
Основные области применения: бурение геологоразведочных и водозаборных скважин, пневматическая очистка трубопроводов, обеспечение работы отбойных молотков и перфораторов на строительных объектах. Установка не предназначена для работы во взрывоопасных средах без дополнительной сертификации. При эксплуатации в условиях повышенной запылённости рекомендуется устанавливать предварительный фильтр на всасывающем патрубке компрессора.
Состав и компоновка узлов в конструкции КАМАЗ МК 4547 Г8
Установка КАМАЗ МК 4547 Г8 представляет собой мобильный компрессорный агрегат на шасси КАМАЗ-6520, где ключевые узлы скомпонованы для оптимального распределения нагрузок и доступа к обслуживанию. Основу конструкции составляет рама с усиленными лонжеронами, на которой монтируются компрессорный блок, двигатель, система охлаждения и топливный бак. Расположение двигателя Cummins ISB6.7E5 250 (184 кВт) в передней части шасси обеспечивает равномерное распределение массы и снижает вибрационные нагрузки на трансмиссию. Компрессорный блок размещён за кабиной, что минимизирует тепловое воздействие на водительское пространство и упрощает подключение к пневмосистеме автомобиля.
Воздушный компрессор винтового типа с прямым приводом от двигателя через муфту сцепления развивает рабочее давление до 1,0 МПа при производительности 10 м³/мин. Узел включает в себя маслоотделитель с фильтром тонкой очистки (эффективность 99,9%), терморегулятор и предохранительный клапан на 1,1 МПа. Для снижения шумовой нагрузки компрессорный отсек облицован звукопоглощающими панелями толщиной 50 мм, а впускной воздуховод оснащён глушителем с перегородками из нержавеющей стали. Рекомендуется проверять герметичность соединений маслопроводов каждые 200 моточасов – утечки свыше 50 мл/ч приводят к падению производительности на 12–15%.
Система охлаждения двухконтурная: первый контур обслуживает двигатель, второй – компрессор и маслоохладитель. Радиаторы расположены в передней части установки с принудительным обдувом от вентилятора диаметром 800 мм, управляемого термостатом. Температура масла в компрессоре не должна превышать 95°C – при достижении 100°C срабатывает аварийное отключение. Для предотвращения перегрева в условиях высоких температур окружающей среды (+40°C и выше) рекомендуется устанавливать дополнительный теплообменник с воздушным охлаждением или увеличивать частоту замены масла до 500 моточасов вместо стандартных 1000.
Топливная система включает бак ёмкостью 350 л с датчиком уровня и фильтром грубой очистки (10 мкм), расположенный с правой стороны рамы. Подача топлива осуществляется через насос высокого давления Bosch CP3.2 с электронным управлением, обеспечивающим расход 28–32 л/ч при номинальной нагрузке. Для предотвращения завоздушивания системы при заправке рекомендуется использовать фильтр-водоотделитель с ручным насосом прокачки. В зимний период обязательна установка подогревателя топлива мощностью 1,5 кВт – при температуре ниже −20°C вязкость дизельного топлива увеличивается на 30%, что приводит к снижению мощности двигателя на 8–10%.
Электрооборудование установки запитано от генератора переменного тока мощностью 5 кВт (28 В) и аккумуляторной батареи 2×12 В (190 А·ч). Блок управления компрессором расположен в герметичном шкафу с классом защиты IP65 и оснащён контроллером Siemens S7-1200, который обеспечивает мониторинг давления, температуры и вибрации. Для диагностики неисправностей предусмотрен разъём OBD-II с поддержкой протокола J1939. При эксплуатации в условиях повышенной влажности (свыше 80%) рекомендуется ежемесячно проверять сопротивление изоляции кабелей – значение ниже 0,5 МОм указывает на необходимость сушки или замены проводки.
Трансмиссия установки построена на базе коробки передач ZF 9S1310 с делителем, обеспечивающей передаточное отношение 14,1:1 на первой передаче. Карданный вал с промежуточной опорой передаёт крутящий момент от двигателя к компрессору через муфту с резиновыми демпферами, снижающими ударные нагрузки при пуске. Для продления ресурса трансмиссии рекомендуется избегать длительной работы на холостом ходу (более 30 минут) – это приводит к неравномерному износу синхронизаторов и подшипников. При эксплуатации на бездорожье необходимо каждые 5000 км проверять люфт карданных шарниров: допустимое значение – не более 0,15 мм.
Принцип действия гидравлической системы и её ключевые элементы
Гидравлическая система установки КАМАЗ МК 4547 Г8 работает по принципу передачи энергии через рабочую жидкость под давлением, создаваемым шестерённым насосом НШ-32У-3 с номинальной производительностью 47 л/мин при 1500 об/мин. Давление в системе регулируется предохранительным клапаном, настроенным на 16 МПа, что обеспечивает стабильную работу гидроцилиндров подъёма кузова и механизма опрокидывания. Рабочая жидкость (масло МГЕ-46В или аналог) поступает из бака ёмкостью 60 л через фильтр грубой очистки с номинальной тонкостью фильтрации 80 мкм, предотвращая преждевременный износ компонентов.
Ключевые элементы системы включают трёхпозиционный гидрораспределитель Р80-3/1-222 с электромагнитным управлением, обеспечивающий переключение потоков жидкости между гидроцилиндрами двойного действия. Гидроцилиндры подъёма кузова (диаметр поршня 125 мм, ход 630 мм) и механизма опрокидывания (диаметр 100 мм, ход 400 мм) оснащены демпфирующими устройствами для плавного торможения в крайних положениях. Для контроля давления в напорной магистрали установлен манометр с пределом измерения до 25 МПа, а сливная линия оборудована теплообменником для поддержания температуры масла в диапазоне 50–80°C.
Эксплуатация системы требует ежемесячной проверки уровня масла и замены фильтрующих элементов каждые 250 моточасов. При падении давления ниже 14 МПа необходимо проверить герметичность соединений и состояние уплотнений гидроцилиндров, а также работоспособность насоса по характерному шуму и вибрации. Запрещается использовать рабочую жидкость с вязкостью выше 68 сСт при 40°C, так как это приводит к перегреву и снижению КПД системы до 15–20%.
Работа пневматической системы и управление давлением в установке
Пневматическая система установки КАМАЗ МК 4547 Г8 построена на базе компрессора с рабочим давлением 8–10 бар, оснащенного регулятором давления прямого действия и влагоотделителем циклонного типа. Воздух из ресивера подается через трехлинейный защитный клапан на исполнительные механизмы: тормозные камеры, пневмоцилиндры подъема кузова и привод заслонок. Критическое давление в системе контролируется датчиками с диапазоном 0,5–12 бар, сигнал которых поступает на блок управления ECU через CAN-шину. При падении давления ниже 6,5 бар ECU активирует аварийный режим, ограничивая грузоподъемность на 30% и включая звуковую сигнализацию.
- Регулировка давления: настройка редукционного клапана проводится при температуре воздуха +20°C, винт вращают по часовой стрелке для увеличения давления на 0,2 бар за полный оборот.
- Обслуживание: влагоотделитель продувают каждые 50 моточасов, замену фильтрующего элемента – через 1000 моточасов или при перепаде давления на входе/выходе более 0,3 бар.
- Диагностика: утечки свыше 0,1 бар/мин в магистралях выявляют течеискателем на основе мыльного раствора, особое внимание – к соединениям с конической резьбой 1/2″ и 3/4″.
- Эксплуатация: при работе в условиях ниже -15°C в ресивер добавляют спиртовый осушитель из расчета 10 мл на 100 л объема системы.
Последовательность операций при запуске и остановке оборудования
Перед запуском установки КАМАЗ МК 4547 Г8 убедитесь в отсутствии посторонних предметов в зоне вращающихся элементов гидромотора и насоса. Проверьте уровень рабочей жидкости в гидробаке – он должен находиться между отметками MIN и MAX на маслоуказателе. При температуре окружающей среды ниже -10°C прогрейте масло до +15°C, используя штатный подогреватель или внешний источник тепла. Запуск без предварительного прогрева при низких температурах приводит к повышенному износу уплотнений и снижению ресурса гидросистемы на 30–40%.
Включите аккумуляторную батарею, переведя выключатель массы в положение «Вкл». Проверьте напряжение на клеммах – оно должно быть не ниже 24 В. При падении напряжения ниже 22 В эксплуатация установки запрещена из-за риска нестабильной работы системы управления. Запустите двигатель КАМАЗ, установив ключ зажигания в положение «Старт». После выхода двигателя на устойчивые обороты холостого хода (800–900 об/мин) проконтролируйте давление масла в системе смазки по манометру – минимально допустимое значение 0,2 МПа.
Переведите рычаг управления гидронасосом в нейтральное положение. Плавно увеличьте обороты двигателя до 1200–1500 об/мин, наблюдая за показаниями манометра гидросистемы. Давление в напорной магистрали должно стабилизироваться в диапазоне 18–22 МПа. Если давление выходит за пределы указанного интервала, отключите установку и проверьте настройку предохранительного клапана. Работа при давлении выше 24 МПа приводит к срабатыванию защиты и аварийному останову.
Перед началом рабочих операций выполните пробный цикл подъема и опускания платформы без груза. Убедитесь в отсутствии посторонних шумов, утечек масла и самопроизвольного опускания платформы. Время полного подъема платформы с грузоподъемностью 15 тонн не должно превышать 25 секунд. При превышении этого значения проверьте состояние фильтров гидросистемы и вязкость рабочей жидкости – загрязнение фильтров свыше 50 мкм увеличивает время цикла на 15–20%.
Для остановки оборудования снизьте обороты двигателя до холостого хода. Переведите рычаг управления гидронасосом в положение «Стоп», дождитесь полной остановки вращения гидромотора. Опустите платформу в транспортное положение, убедившись в фиксации механических упоров. Заглушите двигатель, выключите аккумуляторную батарею. При температуре окружающей среды ниже 0°C слейте конденсат из ресивера пневмосистемы через сливной кран, расположенный в нижней части воздушного баллона.
После остановки проверьте герметичность гидросистемы. Утечки масла свыше 5 капель в минуту на любом соединении требуют немедленного устранения. Осмотрите шланги высокого давления – трещины, вздутия или потертости являются основанием для замены. Зафиксируйте в журнале технического состояния время работы установки и выявленные неисправности. При эксплуатации в условиях повышенной запыленности очистите воздушный фильтр двигателя – засорение фильтра на 70% снижает мощность на 12–15%.
При плановой остановке на срок более 7 суток выполните консервацию гидросистемы. Замените рабочую жидкость на консервационную (например, МГЕ-46В с присадкой АКОР-1), запустите установку на 5 минут для прокачки системы. Смажьте открытые металлические поверхности консервационной смазкой ПВК. Закройте впускные и выпускные отверстия гидроагрегатов заглушками. Хранение без консервации приводит к коррозии внутренних поверхностей гидроцилиндров и насосов.
В аварийных ситуациях используйте кнопку экстренного останова, расположенную на пульте управления. При срабатывании аварийной защиты (перегрев масла свыше +90°C, превышение давления 25 МПа) система автоматически отключает гидронасос и включает звуковую сигнализацию. После аварийного останова запрещается повторный запуск без проведения диагностики. Проверьте состояние предохранительных клапанов, датчиков давления и температуры – их неисправность является причиной 60% аварийных ситуаций.
