Инерционные ремни безопасности – сложные механизмы, требующие аккуратного подхода при разборке. В большинстве современных автомобилей используются ремни с пиротехническим преднатяжителем и инерционной катушкой, которые срабатывают при аварии. Перед началом работ отключите аккумулятор и выждите не менее 10 минут – это исключит случайное срабатывание преднатяжителя из-за остаточного заряда в системе.
Для разборки потребуются: торцевой ключ на 10 мм (или 12 мм, в зависимости от модели), отвёртка с плоским жалом, пассатижи и шестигранник на 5 мм. Начните с демонтажа пластиковых накладок: подденьте их отвёрткой, начиная с нижней части, чтобы не повредить защёлки. В некоторых автомобилях (например, Volkswagen Golf V или Toyota Corolla E150) крепёжные болты скрыты под заглушками – удалите их аккуратно, чтобы не потерять.
Отсоедините разъём преднатяжителя: нажмите на фиксатор и потяните колодку на себя. В ремнях с электрическим преднатяжителем (как у BMW E60) разъём может быть защищён резиновым уплотнителем – снимите его, прежде чем отключать провода. При работе с катушкой избегайте резких движений: пружина внутри находится под высоким натяжением и может травмировать пальцы.
Чтобы извлечь катушку, открутите болт крепления (обычно один, но в некоторых моделях, например, Hyundai Solaris, их два). Перед снятием проверьте состояние зубчатого механизма: если на нём видны следы износа или заклинивания, ремень требует замены. Не пытайтесь разбирать катушку без необходимости – это может нарушить её работу.
При сборке обратите внимание на правильное положение пружины: она должна быть зафиксирована в специальном пазу. Затягивайте болты крепления с моментом 25–30 Н·м (для большинства автомобилей). После установки проверьте работоспособность ремня: потяните его резко – он должен блокироваться, а затем плавно возвращаться в исходное положение.

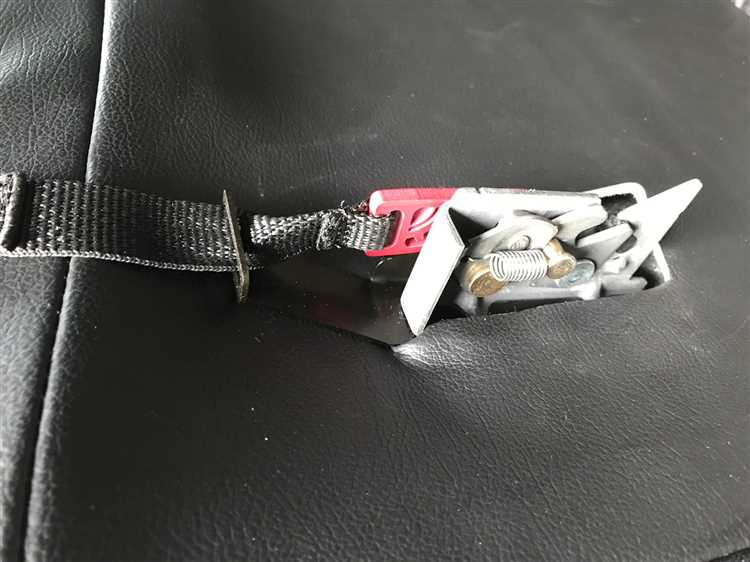

Какие инструменты понадобятся для разборки ремня
Для разборки инерционного ремня безопасности потребуется минимальный набор инструментов, но каждый из них должен быть подобран с учетом специфики конструкции. Основной проблемой при демонтаже становится доступ к внутренним механизмам, закрепленным на пластиковых или металлических защелках. Без правильных приспособлений попытки разобрать ремень могут привести к повреждению деталей или невозможности последующей сборки.
Обязательные инструменты:
- Отвертки с плоским и крестовым шлицем – нужны для снятия пластиковых накладок и винтов крепления. Размер наконечника зависит от модели автомобиля: чаще всего используются PH2 и SL5.5, но для некоторых ремней (например, в японских машинах) может потребоваться PH1 или SL3.
- Торцевые ключи или головки – для откручивания болтов крепления катушки ремня. Стандартные размеры: 10, 12, 14 мм. В редких случаях (например, в старых BMW) встречаются болты под ключ на 17 мм.
- Плоскогубцы с тонкими губками – для извлечения стопорных колец, фиксаторов пружины или снятия металлических скоб. Удобнее использовать модели с регулируемым захватом, чтобы не деформировать детали.
- Пластиковые клинья или монтажные лопатки – для аккуратного отделения пластиковых элементов корпуса без царапин. Металлические инструменты здесь не подходят, так как могут повредить защелки.
Дополнительные приспособления, которые облегчат работу:
- Магнитная отвертка или пинцет – пригодится для извлечения мелких винтов или пружинных элементов, которые часто теряются при разборке. Особенно актуально для ремней с катушкой в труднодоступных местах (например, задних сидений).
- Съемник стопорных колец – если в конструкции ремня используются кольца типа E-clip или C-clip. Универсальные съемники подходят для большинства моделей, но для некоторых (например, в ремнях Volvo) может потребоваться специальный инструмент с узким захватом.
- Мультиметр – необходим, если разборка связана с проверкой электрических компонентов (например, пиропатрона в преднатяжителе). Перед тестированием обязательно отключите аккумулятор автомобиля.
Избегайте использования ударных инструментов (молотков, зубил) – инерционные механизмы чувствительны к деформации. Если винт или болт не поддается, нанесите проникающую смазку (например, WD-40) и дайте ей подействовать 10–15 минут. Для фиксации ремня в разобранном состоянии используйте малярный скотч или резиновые кольца, чтобы пружина не размоталась самопроизвольно.
Как снять пластиковые накладки с механизма ремня
Начните с осмотра накладки: найдите места крепления. Обычно защёлки расположены по периметру детали, но у некоторых производителей (например, Volkswagen, Toyota) они скрыты под резиновыми заглушками или декоративными вставками. Аккуратно подденьте заглушку отвёрткой, избегая сильного нажима – пластик легко трескается при чрезмерном усилии.
Если накладка крепится винтами, используйте соответствующую биту: чаще всего это Torx T20 или T25, реже – крестовая отвёртка PH2. Винты могут быть утоплены в пластик, поэтому перед откручиванием очистите посадочные места от грязи. У моделей Renault и Peugeot винты иногда располагаются под крышкой, которую нужно предварительно снять, потянув на себя.
При работе с защёлками вставляйте отвёртку между накладкой и металлическим корпусом механизма под углом 30–45 градусов. Плавно надавливайте, пока не услышите щелчок – это сигнал, что защёлка освободилась. Не тяните накладку на себя сразу: сначала освободите все крепления по периметру, иначе пластик может сломаться. У автомобилей Hyundai и Kia защёлки часто ломаются при неправильном демонтаже – используйте пластиковый клин для равномерного распределения нагрузки.
На некоторых механизмах (например, у Ford Focus или Mazda 3) накладка дополнительно фиксируется металлическими скобами. Их можно обнаружить, осмотрев обратную сторону детали после частичного снятия. Скобу нужно поддеть тонкой отвёрткой и отогнуть, но не полностью – достаточно освободить пластик. Если скоба сломается, замените её на новую (артикул зависит от модели).
После снятия накладки проверьте состояние внутренних элементов: пружин, шестерён и направляющих. Если на пластике видны трещины или сколы, замените деталь – даже мелкие повреждения могут привести к заеданию ремня. При обратной установке сначала защёлкните нижние крепления, затем верхние, и только потом затягивайте винты (если они есть). Момент затяжки для винтов – 2–3 Н·м.
У автомобилей с подогревом сидений (например, BMW 5 серии, Audi A6) накладка может быть интегрирована с проводкой. В этом случае отсоедините разъём, аккуратно отжав фиксатор. Не тяните за провода – используйте плоскогубцы с узкими губками или специальный инструмент для разъёмов. Перед отключением пометьте провода маркером, чтобы не перепутать при сборке.
Если накладка не поддаётся, не применяйте силу. Проверьте, не осталось ли незамеченных креплений: у некоторых моделей (например, Mercedes W211) есть скрытые винты под резиновыми уплотнителями. Также осмотрите механизм на предмет коррозии – ржавчина может блокировать защёлки. В крайнем случае используйте фен для размягчения пластика, но не перегревайте его выше 60°C, чтобы избежать деформации.
Пошаговая инструкция по демонтажу катушки инерционного ремня
Отсоедините отрицательную клемму аккумулятора, чтобы исключить случайное срабатывание пиропатрона. Снимите облицовку стойки кузова: подденьте пластиковые клипсы плоской отвёрткой, начиная с нижней части, затем аккуратно отщёлкните верхние фиксаторы. Если катушка расположена в двери, демонтируйте внутреннюю обшивку, открутив винты под заглушками и отсоединив разъёмы электроприводов (при наличии). Запомните положение ремня – он должен быть полностью вытянут и зафиксирован зажимом или изолентой, чтобы пружина не сжалась при извлечении.
Открутите болт крепления катушки (обычно M10 или M12 с головкой на 14–17 мм) – он расположен в центре механизма. Удерживайте катушку рукой, чтобы она не упала при ослаблении крепежа. Извлеките её из посадочного места, слегка покачивая, если мешает направляющая планка. Отсоедините разъём проводки (если есть) и проверьте состояние зубчатого механизма на предмет коррозии или износа. При сборке смажьте резьбу болта фиксатором (например, Loctite 243) и затяните моментом 30–40 Н·м.
Как отсоединить ленту ремня от механизма без повреждений
Перед началом работы зафиксируйте механизм ремня в тисках с мягкими губками или оберните его ветошью, чтобы избежать царапин. Лента крепится к катушке через металлический или пластиковый фиксатор – чаще всего это загнутый край ленты, вставленный в паз, или винт с потайной головкой. Осмотрите место соединения: если виден винт, используйте отвертку с подходящим шлицем (PH2 для крестовых, TORX T20 для звездообразных). Затяжка обычно не превышает 3–4 Н·м, поэтому не прилагайте чрезмерных усилий.
Если лента закреплена загибом, потребуется разогнуть фиксирующий язычок. Для этого возьмите тонкие плоскогубцы с узкими губками или пинцет с насечками. Аккуратно подденьте язычок, не деформируя его полностью – достаточно отогнуть на 1–2 мм, чтобы высвободить ленту. Работайте медленно: резкие движения могут привести к обрыву нитей ленты или повреждению паза катушки. В некоторых моделях (например, Toyota Corolla 2010–2015) язычок дополнительно зафиксирован пластиковой защелкой – ее нужно отжать тонкой отверткой.
При наличии клеевого соединения (характерно для ремней с подогревом или датчиками) прогрейте место стыка строительным феном до 60–70°C. Клей на основе полиуретана размягчается при этой температуре, и ленту можно будет снять, потянув с усилием 5–7 кг. Избегайте перегрева свыше 80°C – это может повредить синтетические волокна ленты. Если клей остался на катушке, удалите его пластиковым скребком или растворителем на основе изопропилового спирта (не ацетона – он разрушает пластик).
В ремнях с инерционным механизмом лента часто проходит через направляющую планку с пружинным фиксатором. Чтобы отсоединить ее, снимите планку, открутив 2–3 винта (обычно под шестигранник 4 мм). Потяните ленту на себя, одновременно нажимая на фиксатор – он должен освободить ткань. Если лента застряла, не тяните резко: проверьте, не зацепилась ли она за зубцы катушки или не перекрутилась ли внутри механизма. В ремнях с преднатяжителями (например, в системах SRS) отсоединение ленты без сброса давления в пиропатроне может привести к травме – предварительно отключите аккумулятор и выждите 10 минут.
После высвобождения ленты осмотрите ее на предмет износа: потертости, распущенные нити или деформация указывают на необходимость замены. Если планируете повторное использование, промойте ленту мыльным раствором (не стиральным порошком – он оставляет абразивные частицы) и просушите в расправленном виде при комнатной температуре. Не используйте фен или прямые солнечные лучи – это приводит к усадке ткани. Перед установкой смажьте направляющие механизма силиконовой смазкой (например, Liqui Moly Silicon-Spray) для снижения трения.
Сборку проводите в обратном порядке, но с поправкой на особенности модели. В ремнях с автоматическим натяжителем (Mercedes W211, BMW E60) ленту нужно вставлять в катушку до щелчка, иначе механизм не сработает. Проверьте работу ремня после установки: он должен свободно вытягиваться и втягиваться без заеданий. Если лента провисает или не фиксируется, повторно разберите механизм и убедитесь, что фиксатор установлен правильно – в некоторых случаях требуется точное совмещение меток на катушке и ленте.
Что делать, если ремень заклинило при разборке
Заклинивание инерционного ремня при разборке чаще всего происходит из-за блокировки механизма катушки или повреждения возвратной пружины. Первым шагом проверьте, не попал ли посторонний предмет в прорезь катушки – даже мелкий мусор может заблокировать вращение. Если ремень не вытягивается полностью, попробуйте медленно потянуть его под углом 45° к корпусу, избегая резких рывков, чтобы не усугубить заклинивание.
Если механизм не реагирует на плавное вытягивание, отсоедините ремень от крепления на стойке кузова. Для этого потребуется торцевой ключ на 17 или 19 мм (в зависимости от модели автомобиля) – открутите болт, удерживающий нижнюю петлю. Это позволит снять нагрузку с катушки и проверить её работу отдельно. Не пытайтесь силой выдернуть ремень из корпуса: это может повредить зубчатый механизм или ленту.
При частичном заклинивании попробуйте смазать ось катушки проникающей смазкой типа WD-40 или силиконовым спреем. Нанесите состав через отверстие в корпусе (если оно предусмотрено конструкцией) или аккуратно разберите пластиковый кожух, чтобы добраться до механизма. Избегайте использования масляных смазок – они притягивают пыль и могут ухудшить ситуацию. После нанесения смазки несколько раз вытяните и втяните ремень, чтобы состав распределился равномерно.
Если ремень заблокирован из-за срабатывания инерционного механизма (например, после резкого торможения или аварии), попробуйте «обмануть» датчик. Для этого полностью вытяните ленту и медленно втяните её обратно, удерживая натяжение. В некоторых случаях это сбрасывает блокировку. Если метод не сработал, потребуется разборка катушки для ручного сброса фиксатора – обычно это металлическая пластина или шарик, заклинивший в пазу.
Разборка катушки требует осторожности: сначала снимите пластиковый кожух, поддев его плоской отвёрткой в местах защёлок. Открутите винты крепления (обычно 2–4 штуки под крестовую отвёртку). Внутри вы увидите барабан с намотанной лентой, возвратную пружину и блокирующий механизм. Проверьте состояние пружины – если она деформирована или сломалась, её придётся заменить. Для этого запомните положение витков или сфотографируйте перед демонтажем.
При повреждении ленты ремня (порезы, потёртости более 30% ширины) дальнейшая эксплуатация небезопасна. В таких случаях замените ремень целиком – ремонт отдельных участков недопустим. Если лента цела, но механизм не разблокируется, проверьте зубчатое колесо на оси катушки: иногда зубья стираются или ломаются, из-за чего фиксатор не отходит. Восстановление зубьев невозможно – потребуется замена катушки в сборе.
Сборку проводите в обратном порядке, следя за правильным положением возвратной пружины. Перед установкой кожуха проверьте работу механизма: ремень должен свободно вытягиваться и втягиваться без заеданий. Если блокировка сохраняется, возможно, проблема в датчике ускорения – он расположен в нижней части катушки и реагирует на резкие движения. В этом случае механизм не подлежит ремонту и требует замены.
После сборки протестируйте ремень в автомобиле: пристегните его и резко дёрните, чтобы убедиться в срабатывании инерционного механизма. Если блокировка не происходит, проверьте крепление катушки к кузову – ослабленные болты могут вызывать ложные срабатывания. В случае повторного заклинивания обратитесь к специалисту: неисправный ремень безопасности снижает защиту в аварийной ситуации.
Как проверить состояние деталей после разборки
После демонтажа инерционного ремня безопасности осмотрите ленту на предмет потертостей, разрывов или следов оплавления. Допустимая глубина истирания – не более 0,3 мм, при превышении замените ленту полностью. Проверьте края: если нити распушились или видны заломы, ремень не обеспечит надежную фиксацию при аварии. Особое внимание уделите участку у замка – здесь чаще всего возникают скрытые повреждения от трения.
Инерционная катушка требует проверки на плавность хода. Вручную размотайте ленту на полную длину и отпустите: она должна быстро и равномерно сматываться без рывков. Если слышны скрипы или замедление, разберите катушку и осмотрите пружину. Коррозия на витках или деформация металла – повод для замены. Смазка в механизме должна быть сухой, без следов масла или грязи, иначе она будет притягивать пыль и ускорять износ.
Пластиковые направляющие ролики проверьте на трещины и сколы. Даже мелкие дефекты могут привести к заеданию ленты или ее перекосу. Вращайте ролики пальцами: они должны крутиться свободно, без люфта. Если на поверхности заметны глубокие борозды от трения, замените деталь – она не обеспечит равномерного скольжения ремня. Металлические оси роликов не должны иметь следов ржавчины или выработки.
Замок ремня тестируйте под нагрузкой. Вставьте язычок и потяните с усилием 50–70 Н: фиксация должна быть мгновенной, без проскальзывания. Нажмите кнопку отстегивания – механизм должен срабатывать четко, без заеданий. Осмотрите внутренние элементы замка: пружины не должны быть растянуты, а пластиковые детали – иметь трещин. Если при нажатии слышен металлический лязг, вероятно, изношен фиксатор.
Проверьте крепежные элементы: болты, гайки и кронштейны. Резьба не должна быть сорвана, а металл – деформирован. Затяните болты динамометрическим ключом с моментом, указанным в руководстве по ремонту (обычно 30–50 Н·м). Если на кронштейнах видны следы коррозии, обработайте их преобразователем ржавчины и покрасьте антикоррозийным составом. Ослабленный крепеж снижает эффективность ремня при ударе.
Электрические компоненты (если есть) проверьте мультиметром. Датчик блокировки должен показывать сопротивление в пределах 1–3 Ом в разомкнутом состоянии и бесконечность при срабатывании. Провода не должны иметь повреждений изоляции или окисленных контактов. Если ремень оснащен пиротехническим преднатяжителем, не разбирайте его самостоятельно – это опасно. При малейших сомнениях в исправности замените узел целиком.
