Впускной коллектор на Пежо 308 (модели с двигателями EP6, EP6C или EP6DT) – одна из ключевых деталей, требующих периодического обслуживания. Чаще всего его демонтаж необходим при чистке заслонок, замене прокладок или устранении подсоса воздуха. Процедура не требует специального оборудования, но имеет нюансы, связанные с конструкцией мотора и расположением крепежа.
Перед началом работ убедитесь, что двигатель остыл. На горячем моторе легко повредить пластиковые элементы коллектора или получить ожог. Отключите аккумулятор, сняв клемму «минус» – это предотвратит случайное замыкание при отсоединении электрических разъемов. Подготовьте инструменты: торцевые головки на 8, 10 и 13 мм, удлинитель, трещотку, плоскую отвертку и пассатижи. Для удобства используйте магнитный держатель – болты крепления коллектора часто падают в труднодоступные места.

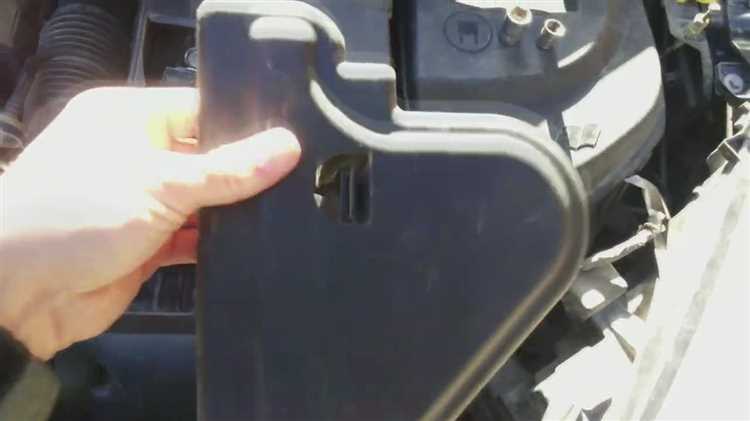

На двигателях EP6 и его модификациях впускной коллектор крепится на 7 болтах и 2 гайках. Два верхних болта (на 10 мм) расположены под пластиковой крышкой, которую нужно снять, отщелкнув фиксаторы. Нижние крепления (на 13 мм) находятся возле масляного щупа и требуют доступа снизу. Особое внимание уделите разъемам датчиков: MAP-сенсор и клапан изменения геометрии впуска (если есть) отсоединяются нажатием на фиксаторы. Не тяните за провода – только за корпус разъема.
После снятия коллектора осмотрите прокладки. На Пежо 308 они часто деформируются или трескаются, что приводит к подсосу воздуха и нестабильной работе двигателя. Замените их в обязательном порядке, даже если визуально повреждений нет. Артикул оригинальной прокладки – 0249.N6. При обратной установке затягивайте болты крест-накрест, начиная с центральных, моментом 9–11 Н·м. Не перетягивайте – пластиковый коллектор может треснуть.
Какие инструменты и материалы понадобятся для демонтажа
Для снятия впускного коллектора на Пежо 308 потребуется набор специфических инструментов, адаптированных под конструкцию двигателя EP6 или EP6DT. Базовый комплект включает торцевые головки на 8, 10 и 13 мм – стандартные размеры для большинства крепежных элементов коллектора. Обязательно наличие удлинителей и карданных шарниров: без них не добраться до болтов, расположенных в труднодоступных местах за топливной рампой или рядом с блоком управления.
Ключ-трещотка с мелким шагом зубьев (например, 72 зуба) позволит работать в стеснённых условиях моторного отсека. Для откручивания хомутов патрубков системы вентиляции картера и охлаждения понадобятся плоскогубцы с зажимными губками или специальные клещи для хомутов типа «Oetiker». Не используйте обычные пассатижи – риск повредить тонкостенные шланги высок.
Отвёртка с набором бит Torx T20, T25 и T30 необходима для снятия датчиков и электрических разъёмов. Особое внимание – к разъёму датчика абсолютного давления (MAP): его фиксатор часто ломается при неаккуратном обращении. Для предотвращения повреждений используйте пластиковый съёмник разъёмов или тонкую отвёртку с изолированной ручкой.
Список расходных материалов включает:
- Новые уплотнительные кольца для форсунок (артикул 0280158840 для EP6) – оригинальные или аналоги от Victor Reinz.
- Прокладка впускного коллектора (артикул 0249F6 для EP6DT) – обязательна к замене, так как старая деформируется при демонтаже.
- Силиконовый герметик для высокотемпературных соединений (например, Loctite 574) – наносится на стыки коллектора с блоком цилиндров.
- Очиститель карбюратора или специальный состав для удаления нагара (Liqui Moly Pro-Line или аналог) – для обработки внутренних поверхностей коллектора.
Для отсоединения топливной рампы потребуется манометр с переходником для сброса давления в системе. Альтернатива – осторожно стравить давление через золотник на рампе, но этот метод менее безопасен. Не забудьте подготовить ёмкость для слива остатков топлива из рампы и шлангов.
Работа с электрической частью требует мультиметра для проверки цепей датчиков после обратной сборки. Особенно критична проверка сопротивления датчика температуры впускного воздуха (IAT) – его неисправность приводит к ошибкам по смеси. Для фиксации проводки используйте пластиковые стяжки: штатные крепления часто ломаются при демонтаже.
Дополнительные приспособления ускорят процесс:
- Магнитный держатель для мелких болтов – предотвращает их падение в подкапотное пространство.
- Гибкий удлинитель для головок – позволяет откручивать болты под углом без снятия дополнительных элементов.
- Набор для чистки резьбы (метчики и плашки) – пригодится, если крепёж прикипел.
- Тефлоновая лента для герметизации резьбовых соединений топливных шлангов.
Обязательно подготовьте рабочее место: поддон для сбора масла и охлаждающей жидкости, ветошь для протирки поверхностей, а также перчатки из нитрила – бензин и технические жидкости агрессивно воздействуют на кожу. Для финальной проверки герметичности соединений после сборки используйте дымогенератор или мыльный раствор: визуальный контроль не всегда эффективен.
Как правильно отсоединить электрические разъемы и шланги
Перед началом работы отключите отрицательную клемму аккумулятора, чтобы исключить короткое замыкание. На Пежо 308 впускной коллектор оснащен датчиками температуры воздуха (IAT), абсолютного давления (MAP) и клапаном рециркуляции отработавших газов (EGR). Каждый разъем имеет фиксатор – пластиковый язычок или защелку. Нажмите на него большим пальцем, одновременно потянув разъем на себя. Если фиксатор не поддается, используйте тонкую отвертку, но не прилагайте чрезмерных усилий, чтобы не сломать пластик.
Шланги системы вентиляции картера и вакуумные трубки крепятся хомутами двух типов: пружинными и винтовыми. Для пружинных хомутов сожмите усики плоскогубцами и сдвиньте хомут по шлангу на 3–5 см от места соединения. Винтовые хомуты ослабьте отверткой или головкой на 7 мм. Если шланг прикипел, аккуратно прокрутите его вокруг оси, одновременно раскачивая из стороны в сторону. Не тяните за шланг резко – риск повредить патрубок коллектора или трещину в пластике.
- Датчик MAP (черный разъем с 3 контактами) – фиксатор сверху, нажимать вниз.
- Клапан EGR (серый разъем с 2 контактами) – защелка сбоку, тянуть вверх.
- Датчик IAT (белый разъем с 2 контактами) – фиксатор снизу, нажимать вверх.
Вакуумные шланги диаметром 4–6 мм часто ломаются при демонтаже. Чтобы избежать этого, прогрейте место соединения феном до 60–70°C – резина станет эластичнее. Если шланг треснул, замените его на новый с внутренним диаметром, соответствующим оригинальному (маркировка обычно нанесена на шланге). Для облегчения установки смажьте концы шлангов силиконовой смазкой.
После отсоединения всех разъемов и шлангов промаркируйте их малярным скотчем с указанием места подключения. Это ускорит сборку и исключит ошибки. Проверьте состояние уплотнительных колец на штуцерах – при наличии трещин или деформаций замените их. Храните снятые элементы в чистом контейнере, чтобы избежать попадания грязи в систему впуска.
Пошаговая последовательность откручивания крепежных болтов
Перед началом работы убедитесь, что двигатель остыл. На Пежо 308 впускной коллектор крепится 8–10 болтами (в зависимости от модификации двигателя EP6 или EP6DT), расположенными в два ряда. Верхний ряд (4–5 болтов) доступен без демонтажа дополнительных элементов, нижний (4 болта) требует частичного снятия защиты или подъема автомобиля для удобства доступа.
Начните с верхнего ряда, используя головку на 10 мм с удлинителем. Болты №1 и №2 (считая от радиатора) откручивайте против часовой стрелки, прикладывая равномерное усилие – резьба часто закисает из-за масляных отложений. Если болт не поддается, нанесите проникающую смазку (например, WD-40) и выждите 10–15 минут. Избегайте рывков: при срыве грани головки потребуется высверливание.
Нижние болты (№6–№9) откручивайте в следующем порядке: сначала крайние (№6 и №9), затем центральные (№7 и №8). Для доступа к №7 и №8 на двигателе EP6DT потребуется снять кронштейн крепления трубки кондиционера – он фиксируется двумя болтами на 13 мм. При работе под автомобилем используйте подкатной домкрат с деревянной проставкой для безопасности.
Особое внимание уделите болту №5 (расположен у основания коллектора, рядом с дроссельной заслонкой). Он часто деформируется из-за высоких температур и требует применения шестигранной головки с низким профилем. Если болт прокручивается вместе с гайкой, удерживайте гайку ключом на 13 мм, одновременно вращая головку на 10 мм.
После откручивания всех болтов проверьте состояние резьбы в блоке цилиндров. При наличии заусенцев или коррозии очистите отверстия метчиком М6. Перед установкой коллектора нанесите на резьбу болтов фиксатор (например, Loctite 243) для предотвращения самопроизвольного ослабления. Затягивайте болты в обратной последовательности с моментом 9–11 Н·м, начиная с центральных и заканчивая крайними.
Как избежать повреждения прокладок и уплотнений при снятии
При демонтаже отсоединяйте крепёж в последовательности, обратной затяжке: сначала ослабьте болты по периметру, затем – центральные. Для уплотнений из резины или силикона применяйте только неметаллические инструменты (например, нейлоновые лопатки) – стальные отвёртки или монтировки оставляют микротрещины, которые приведут к подсосам воздуха. Прокладки из паронита или металла снимайте с помощью тонкой проволоки или лески, протягивая её между фланцами: это исключит деформацию краёв. После снятия осмотрите уплотнительные поверхности на наличие остатков герметика – удаляйте их только пластиковыми скребками или абразивными губками с зернистостью не ниже P1000, чтобы не повредить плоскость.
Что делать, если коллектор не снимается с первого раза
Первым делом проверьте все крепёжные болты и гайки. На Пежо 308 впускной коллектор фиксируется 8–10 болтами M6 или M8 с головкой на 10 или 13 мм. Если один из них не поддаётся, не прилагайте чрезмерных усилий – сорвёте резьбу в алюминиевом блоке. Нанесите проникающую смазку типа WD-40 или Liquid Wrench на проблемные соединения и дайте ей подействовать 15–20 минут. Повторите попытку, используя удлинитель для ключа, чтобы увеличить рычаг.
Обратите внимание на скрытые защёлки или пластиковые фиксаторы. На некоторых модификациях коллектор дополнительно удерживается двумя-тремя пластиковыми клипсами в нижней части. Их легко сломать, если тянуть коллектор на себя без предварительного отжатия. Подденьте их плоской отвёрткой или специальным съёмником для клипс, но не выдёргивайте резко – сначала ослабьте по периметру.
Проверьте состояние прокладки между коллектором и головкой блока. Если она прикипела, попробуйте аккуратно поддеть коллектор монтировкой в местах, где нет датчиков или шлангов. Вставляйте инструмент только в зазоры между фланцами, избегая точек крепления топливной рампы или дроссельной заслонки. Раскачивайте коллектор из стороны в сторону, постепенно увеличивая амплитуду, но не дёргайте – рискуете повредить посадочные поверхности.
Отсоедините все дополнительные элементы, которые могут мешать демонтажу. На Пежо 308 это часто шланги системы вентиляции картера, вакуумные трубки или жгуты проводов датчиков. Даже если они не выглядят зажатыми, их натяжение может создавать иллюзию, что коллектор заклинило. Снимите дроссельный узел – на некоторых версиях он крепится отдельно и блокирует доступ к задним болтам коллектора.
Если коллектор всё равно не поддаётся, прогрейте двигатель до рабочей температуры (70–80°C) и попробуйте снова. Тепловое расширение металла ослабит прикипевшие соединения. Используйте только ручной инструмент – ударный гайковёрт может сорвать шпильки. При работе с горячим двигателем надевайте термостойкие перчатки и защищайте руки от ожогов.
В крайнем случае срежьте прикипевшие болты болгаркой или высверлите их. Для этого используйте сверло диаметром на 1–2 мм меньше резьбы, чтобы не повредить гнездо. Остатки болта удалите экстрактором или метчиком. Перед установкой нового коллектора обязательно очистите резьбовые отверстия от стружки и нанесите на новые болты фиксатор резьбы средней прочности (например, Loctite 243).
Как проверить состояние деталей после демонтажа перед обратной установкой
Первым делом осмотрите сам впускной коллектор на предмет трещин, деформаций или следов перегрева. Особое внимание уделите фланцам крепления к головке блока и местам стыков с дроссельной заслонкой. На двигателях EP6 (1.6 л) и EP6DT (турбо) часто встречаются микротрещины в районе каналов охлаждения – проверьте их с помощью лупы или подсветки, направляя свет вдоль поверхности. Если обнаружены повреждения, замените коллектор, так как даже мелкие дефекты приведут к подсосу воздуха или утечке антифриза.
Проверьте уплотнительные кольца и прокладки на отсутствие разрывов, затвердевания или деформации. На Пежо 308 используются резиновые кольца круглого сечения диаметром 8–12 мм в зависимости от года выпуска – измерьте их штангенциркулем. Если резина потеряла эластичность или имеет трещины глубиной более 0,5 мм, замените комплектом. Для прокладок между коллектором и головкой блока (артикул 0249.N6 или аналог) допустим только один повторный монтаж при условии идеального состояния – в противном случае ставьте новые.
Оцените состояние заслонок впускного коллектора, если они предусмотрены конструкцией. На моторах EP6DT заслонки управляют длиной впускного тракта – проверьте их подвижность, вращая вручную. Заедания или люфт свыше 0,3 мм указывают на износ осей или загрязнение механизма. Снимите заслонки, очистите посадочные места от нагара неабразивным средством (например, Liqui Moly Pro-Line), смажьте оси силиконовой смазкой. При сильном износе замените весь узел в сборе (артикул 0261.58).
Продуйте каналы коллектора сжатым воздухом под давлением 6–8 бар, направляя струю в сторону дросселя. Если из отверстий вылетают частицы нагара или маслянистые отложения, промойте внутренние полости специальным очистителем (например, Wynn’s Air Intake Cleaner) с помощью мягкой щетки. На двигателях с турбонаддувом особое внимание уделите каналам рециркуляции картерных газов – их засорение приводит к повышенному расходу масла. После очистки протрите поверхности безворсовой салфеткой, избегая попадания волокон в систему.
Проверьте датчики, установленные на коллекторе: MAP-сенсор (датчик абсолютного давления) и датчик температуры впускного воздуха. Отсоедините разъемы, осмотрите контакты на окисление – при необходимости зачистите их ластиком или контактным спреем. Проверьте сопротивление датчика температуры мультиметром: при 20°C оно должно составлять 2,2–2,7 кОм, при 80°C – 0,3–0,4 кОм. Для MAP-сенсора измерьте напряжение на сигнальном проводе при включенном зажигании (должно быть 4,5–5 В) и при работающем двигателе на холостом ходу (0,8–1,5 В). При отклонениях замените датчики.
Осмотрите крепежные болты и шпильки коллектора на предмет срыва резьбы или коррозии. На Пежо 308 используются болты M8 с моментом затяжки 20–25 Н·м – проверьте их длину штангенциркулем (стандарт – 30–35 мм). Если болты вытянуты или имеют поврежденную резьбу, замените их новыми (артикул 0210.26). Перед установкой смажьте резьбу медной пастой для предотвращения прикипания. Также проверьте состояние теплозащитного экрана (если есть) – при деформации или прогарах замените его, чтобы избежать перегрева коллектора.
